Product Description

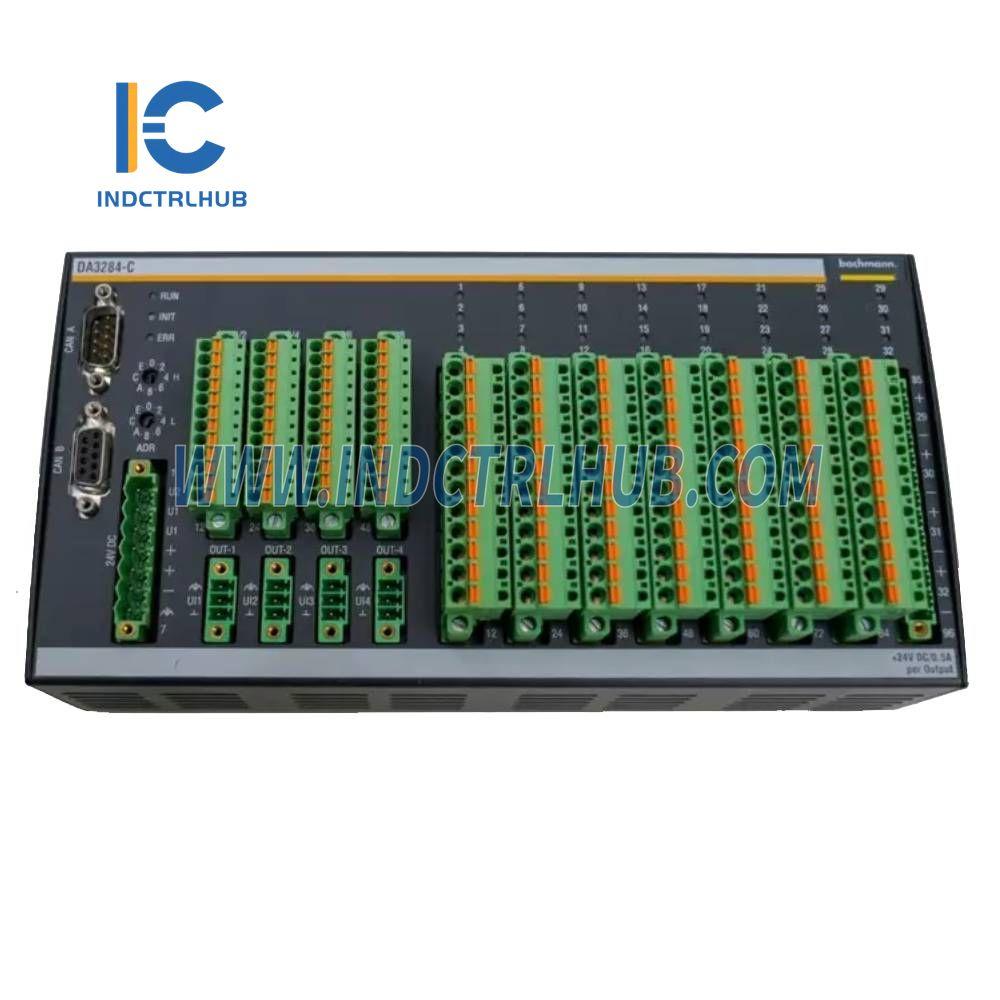

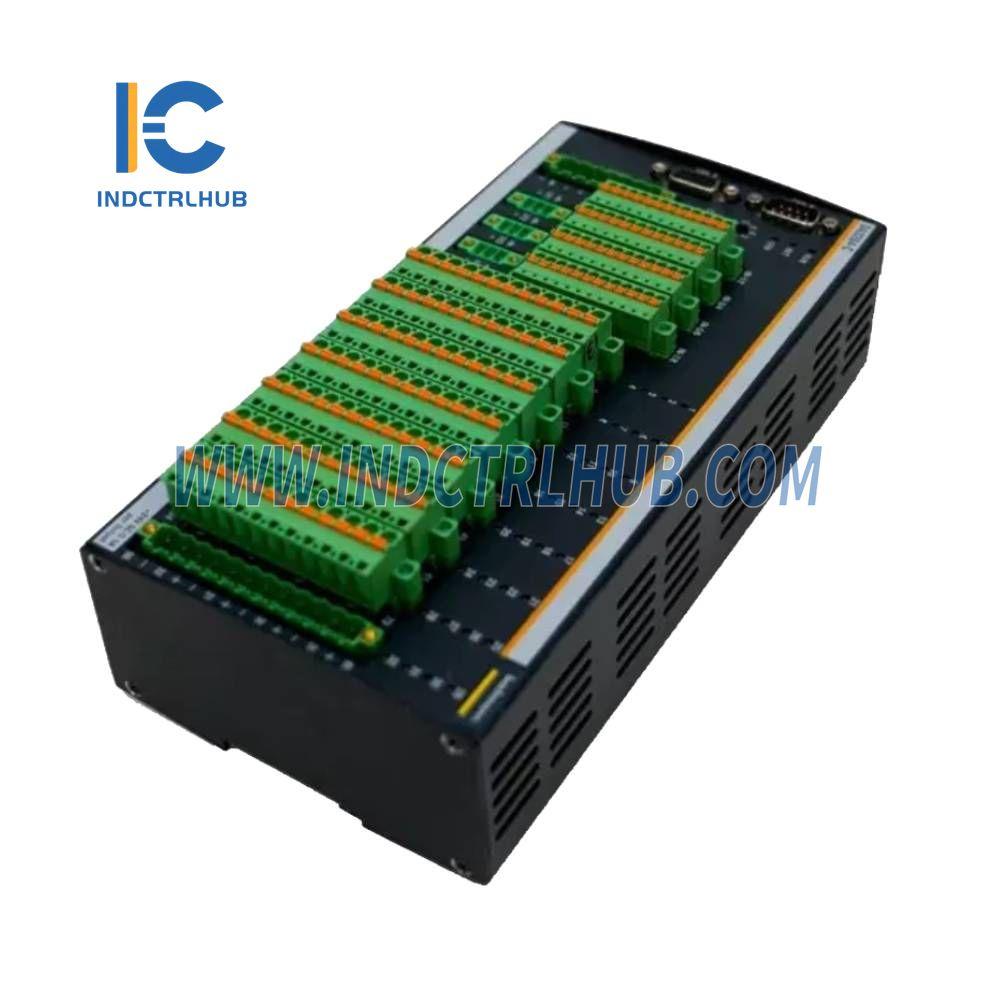

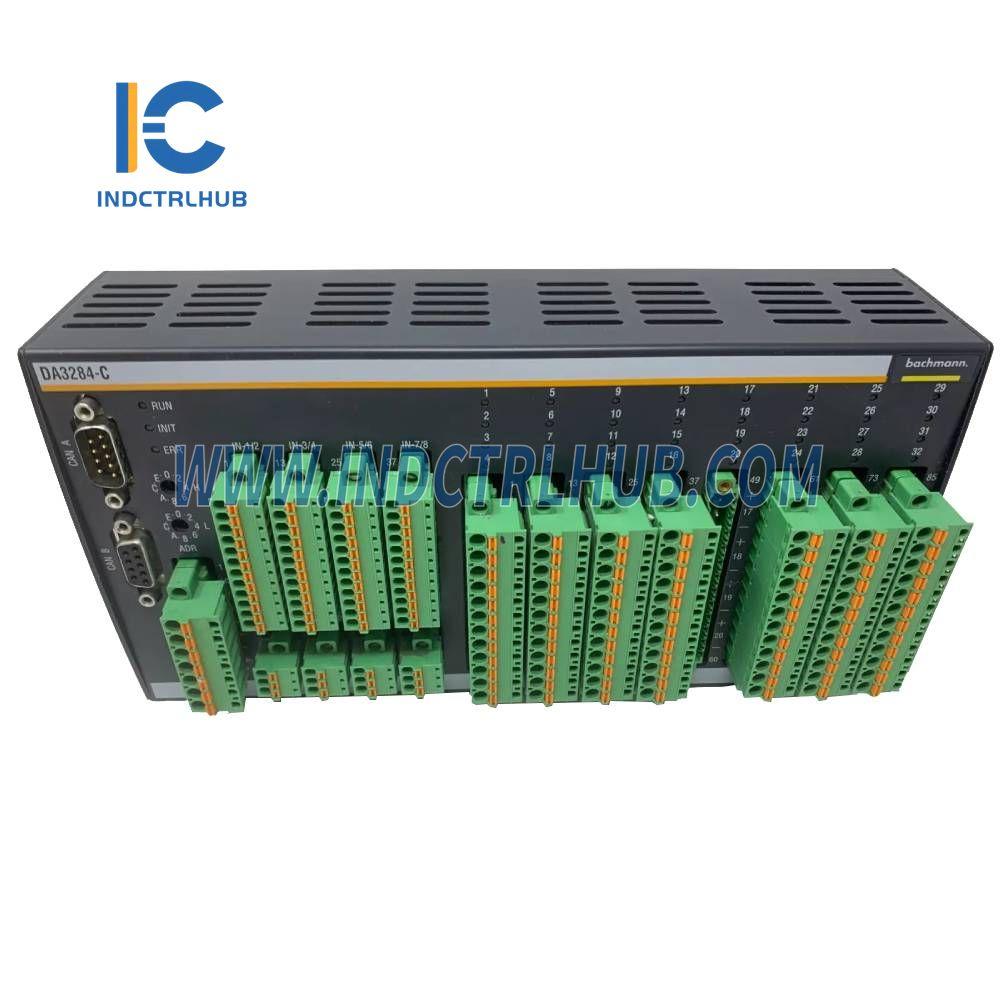

יצרן: BACHMANN
דגם/מספר חלק: DA3284-C
תיאור: מודול קלט/פלט אנלוגי ודיגיטלי
קלטים אנלוגיים
- כמות: 8
- טווחי מדידה ניתנים לבחירה (לכל ערוץ): ±10V, ±1V, Pt100, Pt1000 (-100°C עד +500°C), 0(4)–20mA
- רזולוציה: 14 סיביות
- קצב דגימה: <1ms לכל הערוצים (500µs)
- תדר חיתוך קלט: 750Hz (3dB)
-
דיוק בסיסי (בטמפרטורה של 25°C):
- מתח: 0.05%
- זרם / Pt100 / Pt1000: 0.1%
-
שגיאה לאורך כל טווח הטמפרטורה:
- מתח: 0.2%
- זרם / Pt100 / Pt1000: 0.2%
- זיהוי שגיאות: ניתוק כבל (מתח), שגיאת זרם או טמפרטורה
פלטים אנלוגיים
| פרמטר | מפרט |
|---|---|
| כמות | 4 |
| טווחי מדידה ניתנים לבחירה | ±10V, 0(4)–20mA ניתן לתכנות |
| רזולוציה | 14 סיביות |
| זמן המרה | תלוי בפרוטוקול CAN |
| דיוק בסיסי (בטמפרטורה של 25°C) | מתח: 0.05% זרם: 0.2% |
| שגיאה בטווח טמפרטורה מלא | מתח: 0.1% זרם: 0.4% |
| זיהוי שגיאות | שגיאת עומס |
קלטים דיגיטליים
- כמות: 16 (מקסימום 32)
- עיכוב קלט: 500µs (ברירת מחדל, מסנן מתכוונן)
- זרם קלט: 3mA ב-+24V DC (טיפוסי)
- סוג קלט: סוג 1 (IEC 61131)
- תצוגת מצב: נורית LED ירוקה
- טכנולוגיית חיבור: 3-חוט (+/−/אות)
פונקציות מונה
- ערוצים: 2 (ערוצי קלט דיגיטליים 1 ו-2)
- תדר מקסימלי: 5kHz
-
מצבים:
- עלייה/ירידה אינסופית
- עלייה/ירידה חד-פעמית (ל/מ ערך התייחסות)
- עלייה/ירידה תקופתית (ל/מ ערך התייחסות)
- פונקציות: ספירה, מדידת מהירות (משך תקופה, זמן שער)
פלטים דיגיטליים
| פרמטר | מפרט |
|---|---|
| כמות | 16 |
| מתח אספקה | 18–34V DC |
| בלוקי יציאה מבודדים | 1–12, 13–24 |
| זרם יציאה נומינלי | 0.5A |
| מקסימום זרם פלט לכל בלוק | 8A (סך הכל), 4A (לכל בלוק) |
| תדירות החלפה | 500Hz (עומס התנגדות) |
| הגנה מפני קצר | כן |
| זיהוי שגיאות | קצר/טמפרטורה מופרזת (לפי בלוק) |
| אספקת כוח לכל בלוק | ≤16.5V |
| תצוגת סטטוס | נורית LED ירוקה |
| טכנולוגיית חיבור | 3-חוט (+/−/אות) |
ממשק CAN
- פרופיל תקשורת: CANopen DS 301, DS 401
- נוריות סטטוס: RUN (שמירה), INIT, ERROR
- קצב העברה: 10–1000 Kbaud (ניתן לכוונון באמצעות מתג סיבובי)
- חיבור: 2× 9-פינים D-Sub
- מזהה מודול: 1–127 (ניתן לקונפיגורציה באמצעות מתג סיבובי או תוכנה)
- בידוד גלווני: 500V RMS
- התנגדות סופית: 123Ω (חיצוני)
טכנולוגיית חיבור קלט/פלט
- קלטים/פלטים דיגיטליים ומקור כוח: Phoenix Contact MINICOMBICON RM 5.8 (עם פנג׳)
- סוגי חיבור: מהדק ברגים, מהדק קפיץ, קרימפ
- קלטים/פלטים אנלוגיים: Phoenix Contact MINICOMBICON RM 3.5 (עם פנג׳)
- מאפייני חיבור כלליים: תקע ניתן לקידוד, מתויג לפי ערוץ
תנאי הפעלה
| פרמטר | מפרט |
|---|---|
| טווח מתח | 18–34V DC |
| צריכת זרם | ≤270mA ב+24V DC (אספקת מודול + עומס) |
| הגנה מפני הפוך קוטביות | כן |
| בידוד גלווני | מודול CAN Bus: 500V RMS ערוצי I/O: אין |
| טמפרטורת תפעול | -30°C עד +60°C |
| טמפרטורת אחסון | -40°C עד +85°C |
| לחות יחסית (תפעול) | 5–95% (עם/בלי עיבוי) |
| לחות יחסית (אחסון) | 5–95% (עם עיבוי) |
גרסאות דגם
-
DA3284-C: מודול I/O אוניברסלי עבד CAN עם:
- 16× DI, 16× DIO (24V/0.5A)
- 4× AO (±10V, 20mA)
- 8× AI (±10V, ±1V, 20mA, Pt100/Pt1000)
- CAN/CANopen, 2× D-Sub 9 (כניסה/יציאה), עד 1Mbit/s
- DA3284-C❉: גרסת ColdClimate של DA3284-C
