Product Description

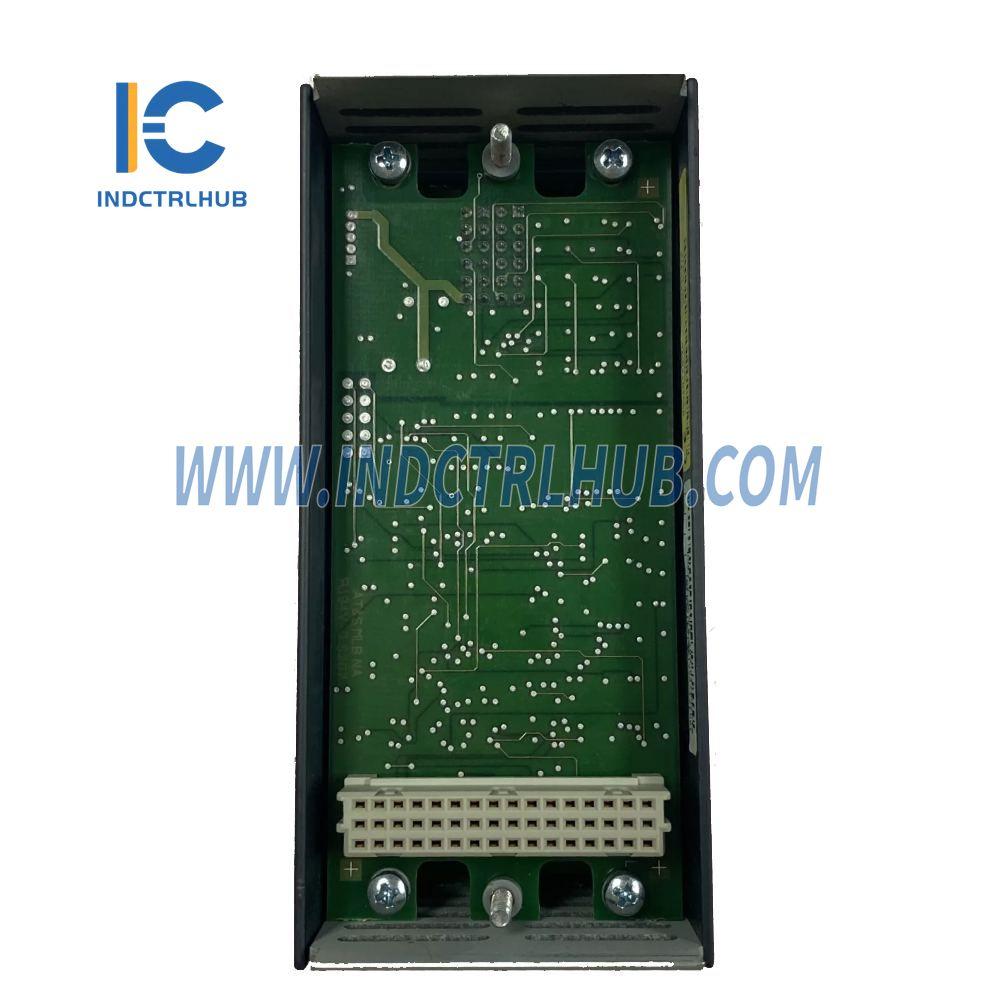

יצרן: BACHMANN
דגם/מספר חלק: CNT204, CNT204/R, CNT204/H
תיאור: מודולי מונה
תכונות:
- מספר קלטי מונה: 4 (לאנקודרים פולס חד-ערוציים, מאפסי אפס, טריגרים)
- מספר אנקודרים אינקרמנטליים: 2 ערוצי קלט (HTL ו/או RS422)
- אספקת כוח לאנקודר: ישירות מהמודול דרך המחברים
- ניתן לסנכרן קלטים
קלטי אנקודר אינקרמנטלי:
| פרמטר | מפרט |
|---|---|
| כמות | 2 |
| רזולוציית מונה | 32 ביט |
| אותות קלט | A-, A+, B-, B+, N-, N+ |
| הערכת אות | הערכת 1-/2-/4-קצוות או מצב כיוון פולס |
| תדירות קלט מקסימלית | 1 MHz (RS422), 300 kHz (HTL) |
| מסנן קלט | 185 kHz עד 6 MHz (ניתן לכוונון), ברירת מחדל 6 MHz |
קלטי מונה:
| פרמטר | מפרט |
|---|---|
| כמות | 4 (2 אם משתמשים בקלטי INC) |
| רזולוציית מונה | 32 ביט |
| תדירות קלט מקסימלית | 20 kHz |
| אורך פולס מינימלי | 25 µs |
| מסנן קלט | 183 Hz עד 46.88 kHz (ניתן לכוונון), ברירת מחדל כבוי (fg=100 kHz) |
| אספקת כוח לאנקודר | +5 V או +24 V |
| סובלנות | ±5 % (כמו Uext) |
| מקסימום זרם לכל אנקודר | 200 mA (5 V) / 300 mA (24 V) |
| ריפל | < 150 mVss (כמו Uext) |
| הגנה מפני קצר | כן, קבוע |
ספק כוח חיצוני:
- אספקת חשמל: 18 .. 34 V DC
- צריכת זרם (פנימית): 40 mA ב-24 V + 1.2x צריכת הזרם של המקדמים
- הגנה מפני הפוך קוטביות: כן
תנאי סביבה:
| מצב | מפרט |
|---|---|
| טמפרטורת תפעול | -30 .. +60 °C |
| לחות יחסית (תפעול) | 5 .. 95 % (ללא עיבוי), 5 .. 95 % (עם עיבוי) |
| טמפרטורת אחסון | -40 .. +85 °C |
| לחות יחסית (אחסון) | 5 .. 95 % (עם עיבוי) |
גרסאות ביצוע:

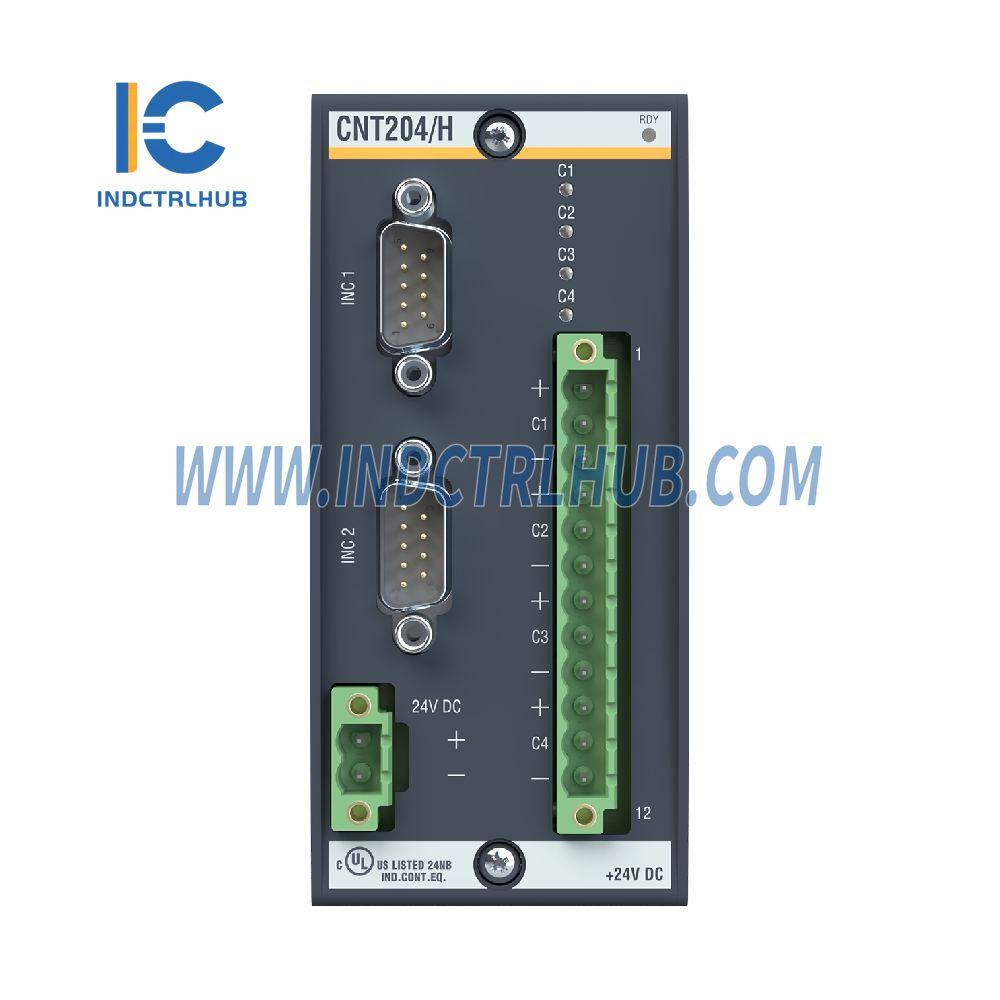

- CNT204/H: מודול מונה; 2x INC HTL 300kHz + 2x מונה HTL 20kHz או 4x מונה HTL 20kHz; HTL = 24V; 32 ביט; INC A, A/B/N; מיקום; הפרש פאזה; תקופה; טריגר; מבודד
- CNT204/H❉: כמו CNT204/H; ColdClimate (❉)

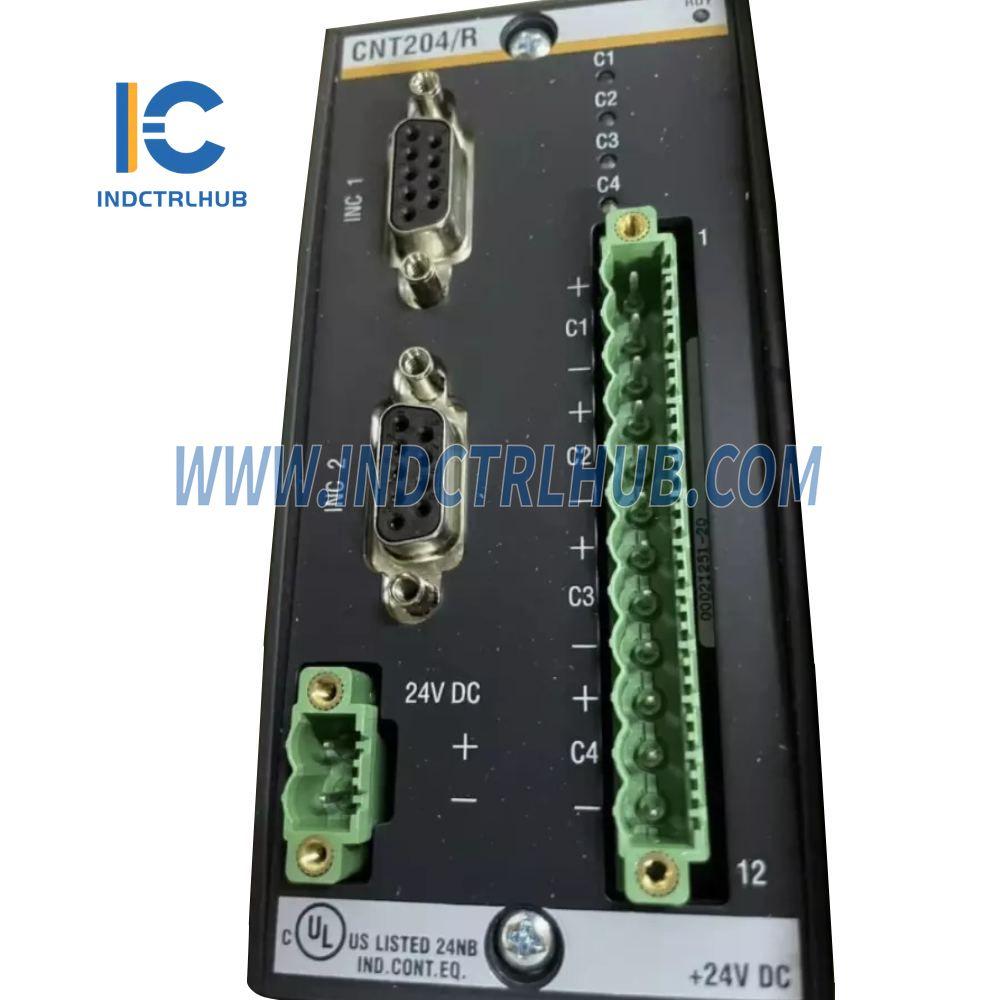

- CNT204/R: מודול מונה; 2x INC RS422 1MHz + 2x מונה HTL 20kHz או 4x מונה HTL 20kHz; HTL = 24V; 32 ביט; INC A, A/B/N; מיקום; הפרש פאזה; תקופה; טריגר; מבודד
