Product Description
סקירת מוצר
| פרמטר | פרטים |
|---|---|
| מספר חלק | 3500/72-01-00 |
| מספר חלק חלופי (מוניטור) | 176449-08 |

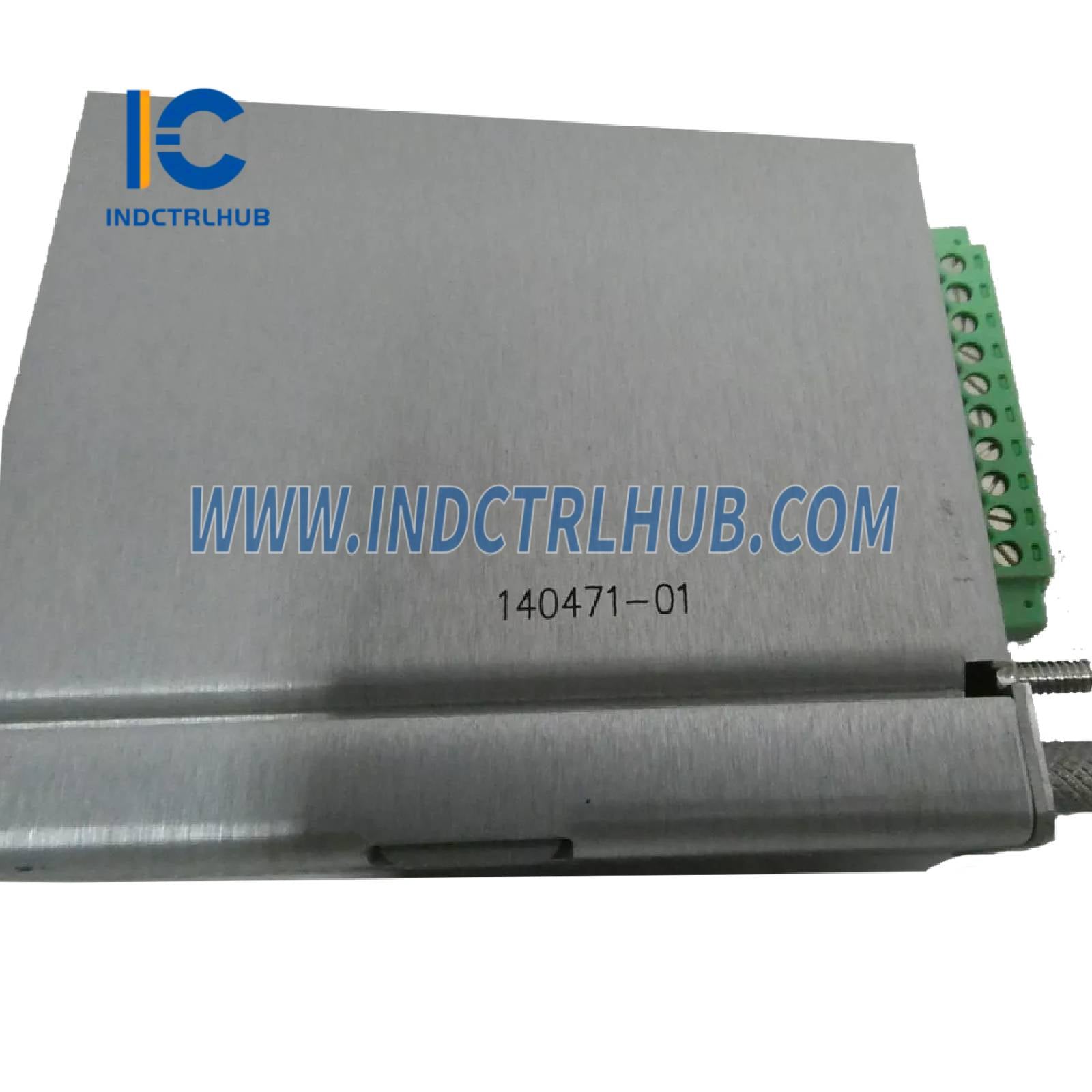

| מספר חלק חלופי (מודול קלט/פלט) | 140471-01 |

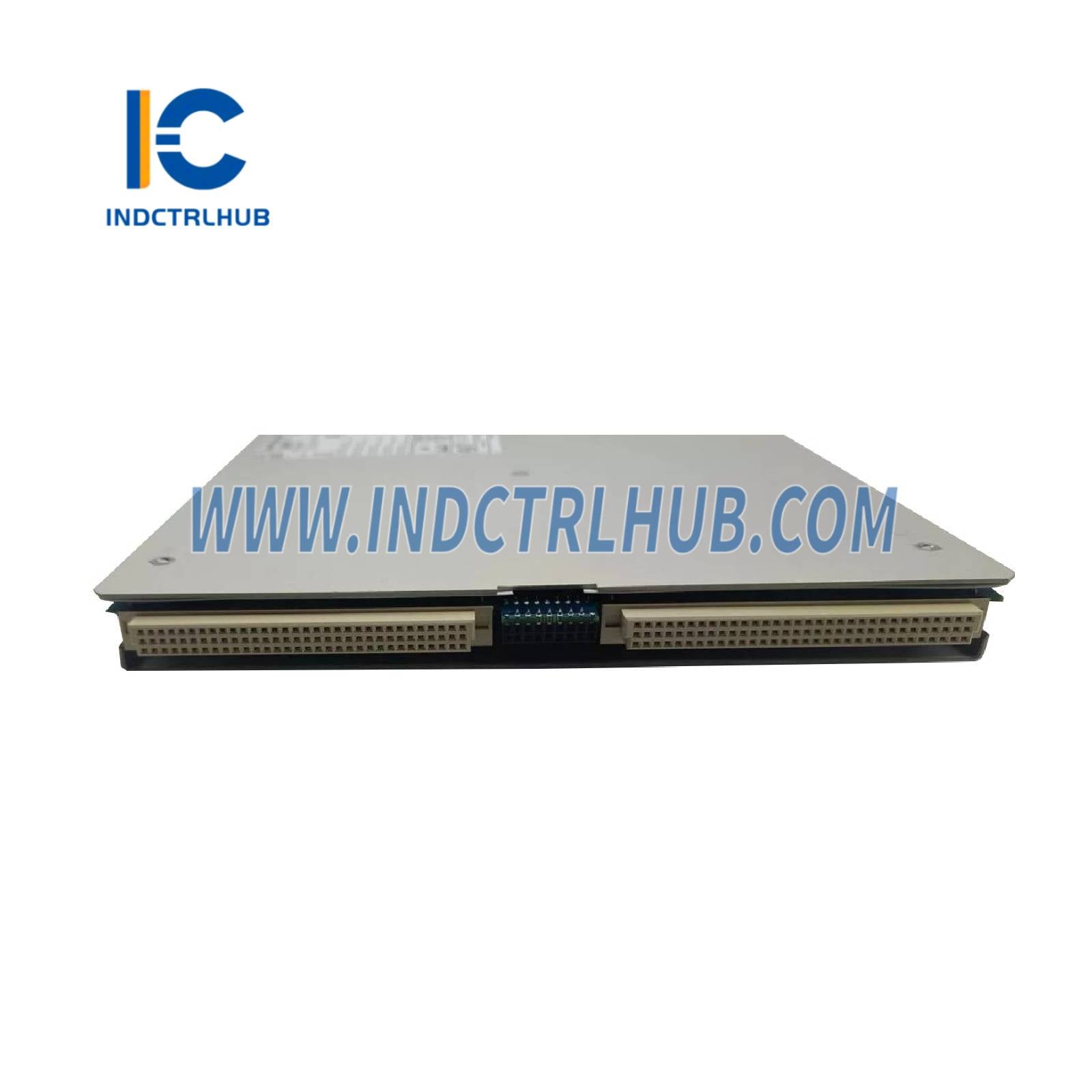

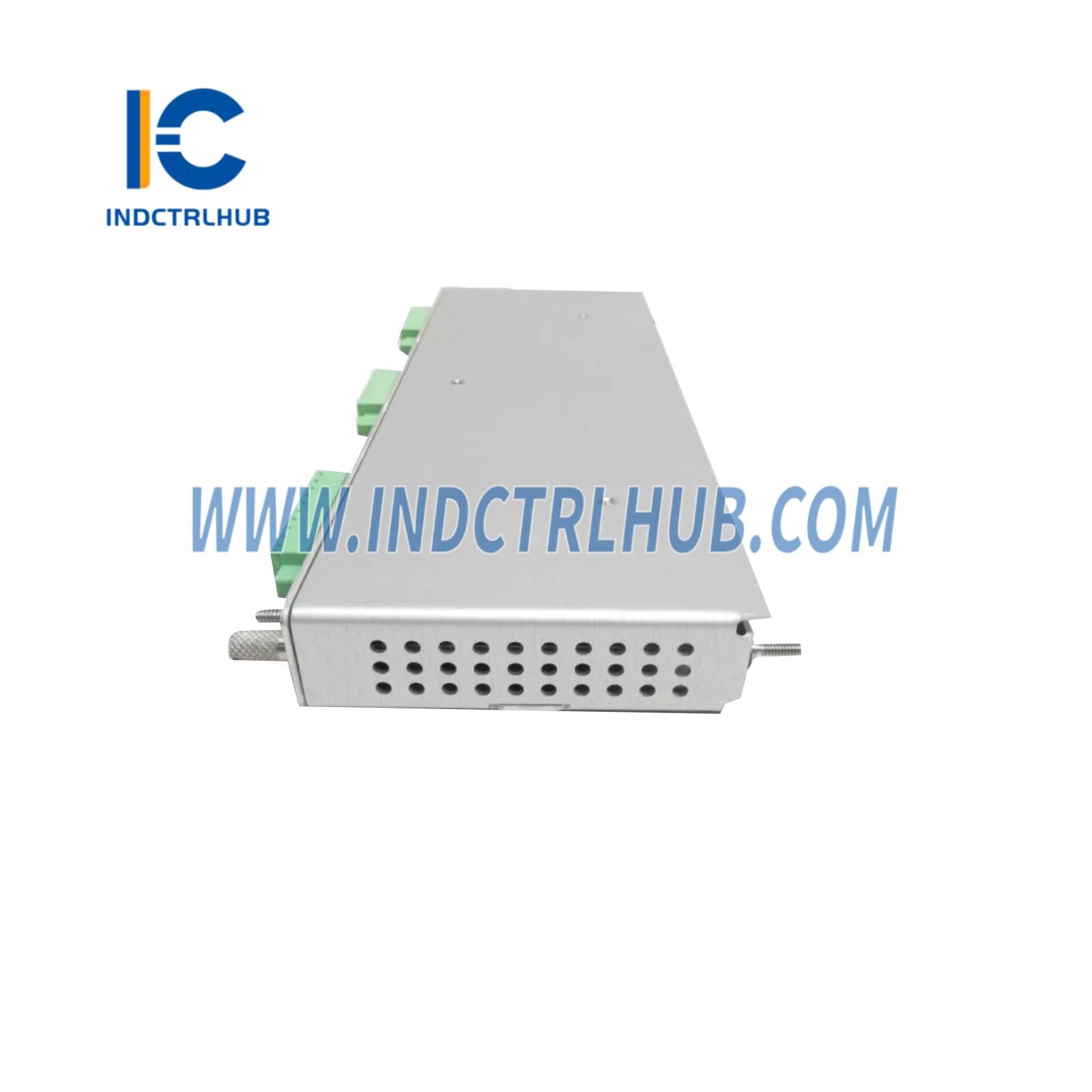

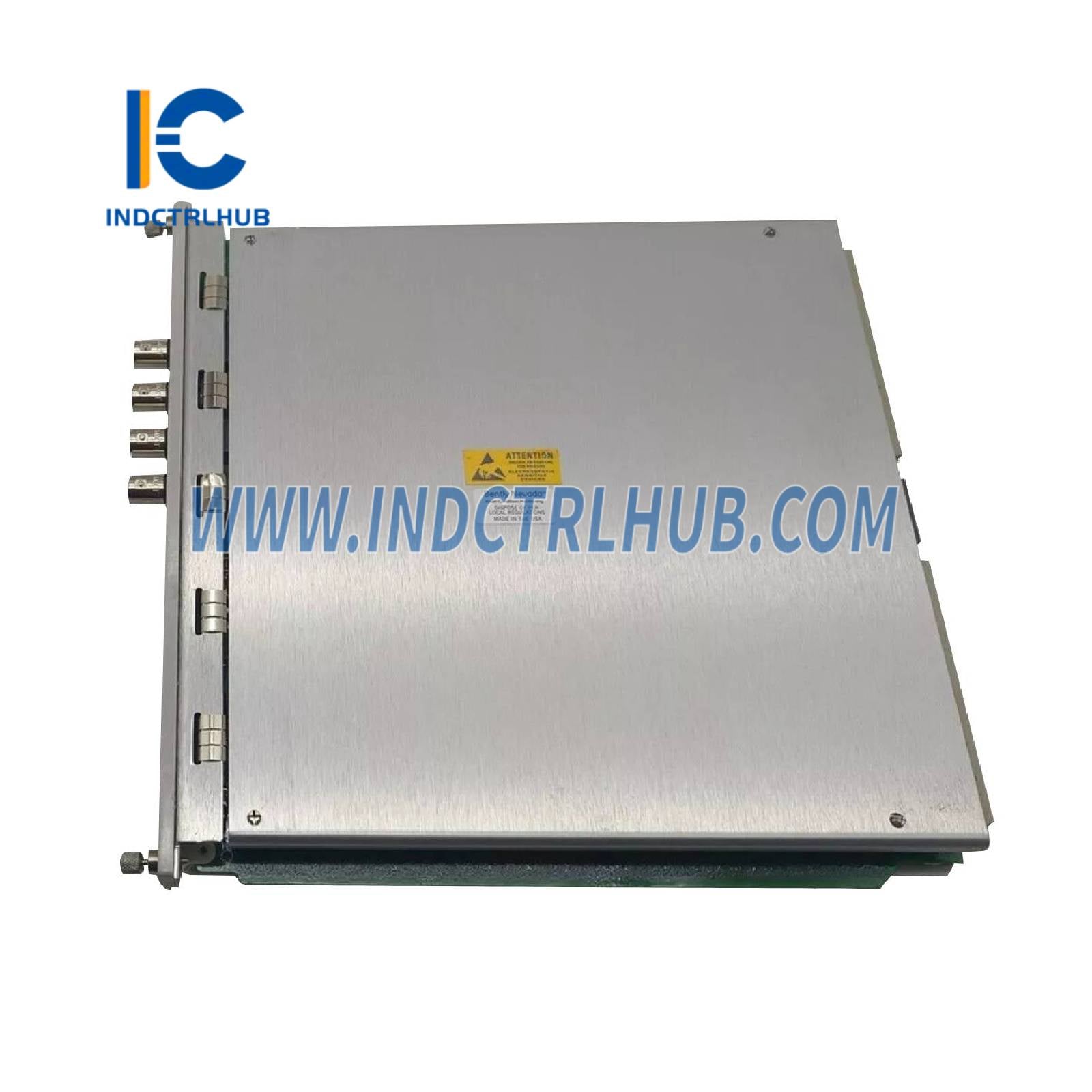

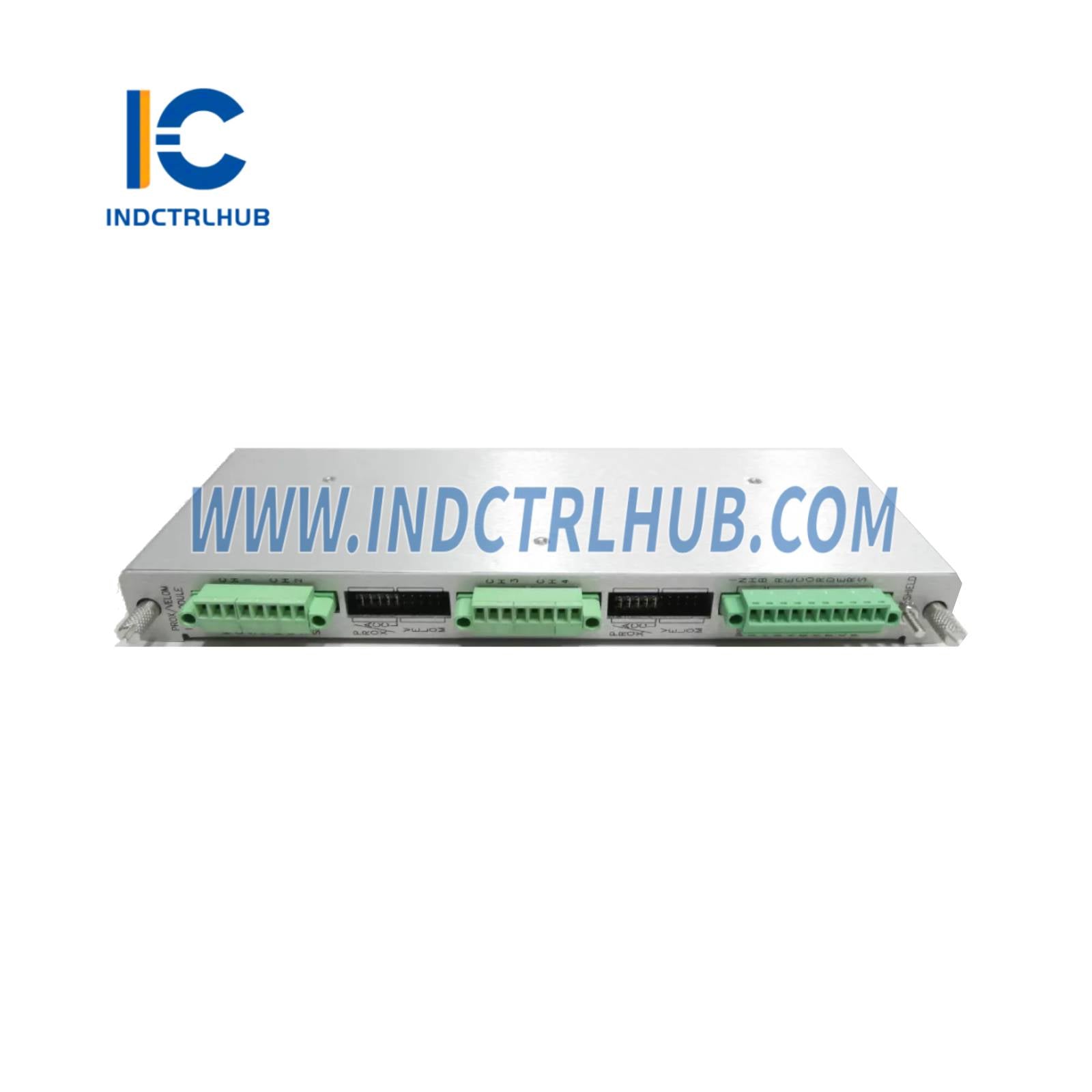

| שם המוצר | 3500/72M מוניטור מיקום מוט רסיפרוק, מודול קלט/פלט עם סיומות פנימיות |
| תאימות מערכת | מערכת הגנת מכונות 3500 |
פרמטרי תצורה
| פרמטר | ערך |
|---|---|
| סוג מודול I/O | מודול קלט/פלט עם סיומות פנימיות (01) |
| אפשרות אישור לאזור מסוכן | ללא (00) |
קלטים
| פרמטר | ערך |
|---|---|
| אות | מקבל 1 עד 4 אותות גלאי קרבה |
| התנגדות כניסה | 10 kΩ |
| צריכת חשמל | 7.7 וואט נומינלי |
מקדם סולם נומינלי
| פרמטר | ערך |
|---|---|
| מיקום מוט | 0.79 mV/μm (20 mV/mil), 3.94 mV/μm (100 mV/mil), או 7.87 mV/μm (200 mV/mil) |
| מיקום מוט 2 | 3.94 mV/μm (100 mV/mil) או 7.87 mV/μm (200 mV/mil) |
| נפילת מוט | 3.94 mV/μm (100 mV/mil) או 7.87 mV/μm (200 mV/mil) |
| דחיסת היפר | 3.94 mV/μm (100 mV/mil) או 7.87 mV/μm (200 mV/mil) |
יציאות
| פרמטר | ערך |
|---|---|
| נוריות לוח קדמי | נורית OK: מציינת פעולה תקינה; נורית TX/RX: מציינת תקשורת עם מודולים אחרים; נורית Bypass: מציינת מצב עקיפה |
| פלטים מבודדים של טרנסדוסר | מחבר קואקסיאלי אחד לכל ערוץ בחזית, התנגדות יציאה 510 Ω, מוגן מפני קצר |
עיבוד אותות
| פרמטר | ערך |
|---|---|
| מיקום מוט (ערוצים יחידיים וזוגיים) | תגובה בתדר: מסנן שיא-שיא: קבוע 1 הרץ עד 600 הרץ; מסנן פער: -3 דציבלים ב-0.09 הרץ; מסנן לא 1X: חיתוך Q קבוע, דחייה מינימלית 34.9 דציבלים (60 cpm עד 15.8x מהירות ריצה); מסנן וקטור 1X ו-2X: Q קבוע, דחייה מינימלית 57.7 דציבלים; דיוק: משרעת שיא-שיא, משרעת מיקום, פער, משרעת 1X, משרעת 2X: ±0.33% טיפוסי, ±1% מקסימום; משרעת לא 1X: ±3% טיפוסי; זווית מנוף מיקום, זווית מיקום מוט (זוגי בלבד): ±1° טיפוסי, ±3° מקסימום |
| מיקום מוט 2 (ערוצים יחידיים וזוגיים) | תגובה בתדר: מסנן שיא-שיא: קבוע 1 הרץ עד 600 הרץ; מסנן פער: -3 דציבלים ב-0.09 הרץ; מיקום בוכנה ממוצע: קבוע 1 הרץ עד 600 הרץ; דיוק: משרעת שיא-שיא, משרעת מיקום, פער, מיקום בוכנה ממוצע, מיקום בוכנה מיידי, פער גשש מיידי: ±0.33% טיפוסי, ±1% מקסימום; זווית מיקום מוט (זוגי בלבד), זווית מנוף מיקום: ±1° טיפוסי, ±3° מקסימום |
| ערוצי נפילת מוט | תגובה בתדר: מיקום בוכנה ממוצע: קבוע 1 הרץ עד 600 הרץ; פער ממוצע: -3 דציבלים ב-0.09 הרץ; דיוק: מיקום בוכנה ממוצע, פער ממוצע, מיקום בוכנה מיידי, פער גשש מיידי: ±0.33% טיפוסי, ±1% מקסימום |
| ערוצי דחיסה היפר | תגובה בתדר: מסנן שיא-שיא: קבוע 1 הרץ עד 600 הרץ; מסנן פער: -3 דציבלים ב-0.09 הרץ; מסנן לא 1X: חיתוך Q קבוע, דחייה מינימלית 34.9 דציבלים (60 cpm עד 15.8x מהירות ריצה); מסנן וקטור 1X ו-2X: Q קבוע, דחייה מינימלית 57.7 דציבלים; דיוק: משרעת שיא-שיא, פער, משרעת 1X, משרעת 2X: ±0.33% טיפוסי, ±1% מקסימום; משרעת לא 1X: ±0.33% טיפוסי |
ערכי נתונים
| פרמטר | ערך |
|---|---|
| מיקום מוט (ערוץ יחיד) | משרעת מיקום, זווית מיקום, זווית מנוף, משרעת שיא-שיא, פער, משרעת 1X, משרעת לא 1X, משרעת 2X |
| מיקום מוט (ערוץ יחיד 2) | אמפליטודת Pk-Pk, מרווח, אמפליטודת 1X, לא אמפליטודת 1X, אמפליטודת 2X |
| Rod Position (ערוץ Pair) | אמפליטודת Pk-Pk, גודל מיקום, זווית מיקום, זווית מנוע, מרווח, אמפליטודת 1X, לא אמפליטודת 1X, אמפליטודת 2X |
| Rod Position (ערוץ Pair 2) | אמפליטודת Pk-Pk, גודל מיקום, זווית מיקום, זווית מנוע, מרווח, אמפליטודת 1X, לא אמפליטודת 1X, אמפליטודת 2X |
| ערוץ Rod Drop | אמפליטודת Pk-Pk, גודל מיקום, זווית מיקום, זווית מנוע, מרווח, אמפליטודת 1X, לא אמפליטודת 1X, אמפליטודת 2X |
| ערוץ Hyper Compressor | אמפליטודת Pk-Pk, גודל מיקום, זווית מיקום, זווית מנוע, מרווח, אמפליטודת 1X, לא אמפליטודת 1X, אמפליטודת 2X |
אזעקות
| פרמטר | ערך |
|---|---|
| נקודות הגדרת אזעקה | ניתן לכוונון מ-0 עד 100% מהטווח המלא עבור כל ערך נמדד, מוגבל על ידי טווח הטרנסדוסר; התראה עבור כל ערך נמדד פעיל, סכנה עבור כל שני ערכים נמדדים פעילים |
| דיוק אזעקה | בתוך 0.13% מהערך הרצוי |
| עיכובי זמן אזעקה | התראה: 1 עד 60 שניות בהפרשים של שנייה אחת; סכנה: 0.1 שניות (נומינלי) או 1 עד 60 שניות בהפרשים של שנייה אחת |
| הערות מיוחדות | השבתת OK Channel עבור Rod Position ו-Rod Drop; אזעקת סכנה של Hyper-compressor אם שני הטרנסדוסרים אינם OK |
פיזי
| פרמטר | ערך |
|---|---|
| ממדי מודול המוניטור (גובה x רוחב x עומק) | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 אינץ' x 0.96 אינץ' x 9.52 אינץ') |
| משקל מודול המוניטור | 0.91 ק"ג (2.0 lb) |
| ממדי מודול קלט/פלט (גובה x רוחב x עומק) | 241.3 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 אינץ' x 0.96 אינץ' x 3.90 אינץ') (ללא מחסום) |
| משקל מודול I/O | 0.20 ק"ג (0.44 ליברות) (ללא מחסום) |
דרישות מקום במארז
| פרמטר | ערך |
|---|---|
| מודול ניטור | 1 חריץ קדמי בגובה מלא |
| מודולי קלט/פלט | חריץ אחורי בגובה מלא אחד |
מגבלות סביבתיות
| פרמטר | ערך |
|---|---|
| טמפרטורת הפעלה | -30°C עד +65°C (-22°F עד +149°F) (עם מודול I/O סיום פנימי/חיצוני); 0°C עד +65°C (32°F עד +149°F) (עם מודול I/O מחסום פנימי) |
| טמפרטורת אחסון | -40°C עד +85°C (-40°F עד +185°F) |
| לחות | 95%, ללא עיבוי |
דרישות קושחה ותוכנה
| פרמטר | ערך |
|---|---|
| גרסת תוכנת תצורת 3500 Rack | 3.20 או גבוה יותר; 6.0 או מאוחר יותר עבור סוגי ערוץ Rod Position Single 2 ו-Pair 2 |
