Product Description
סקירת מוצר

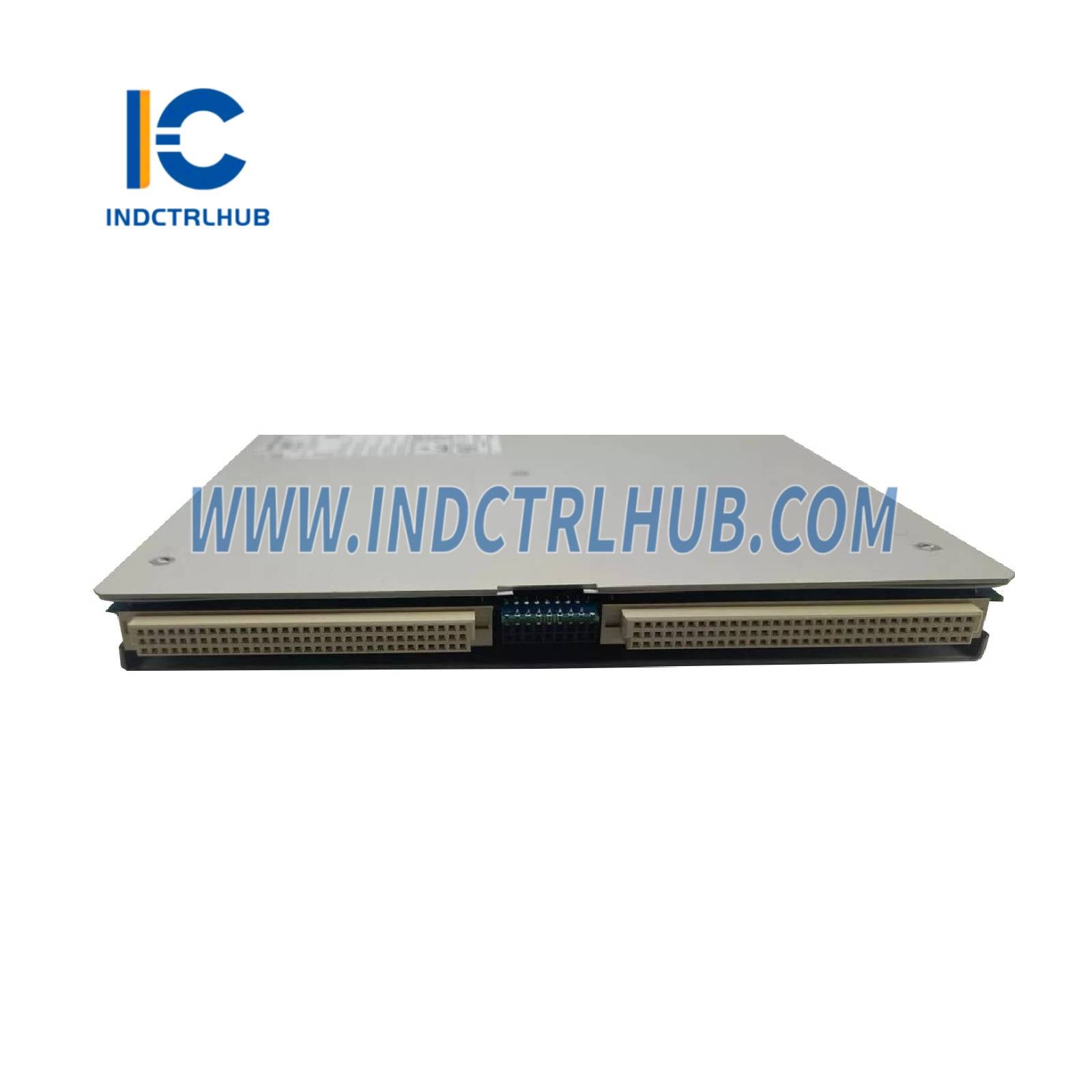

| פרמטר | פרטים |
|---|---|
| מספר חלק | 3500/70-01-00 |
| מספר חלק חילוף (מוניטור) | 176449-09 |

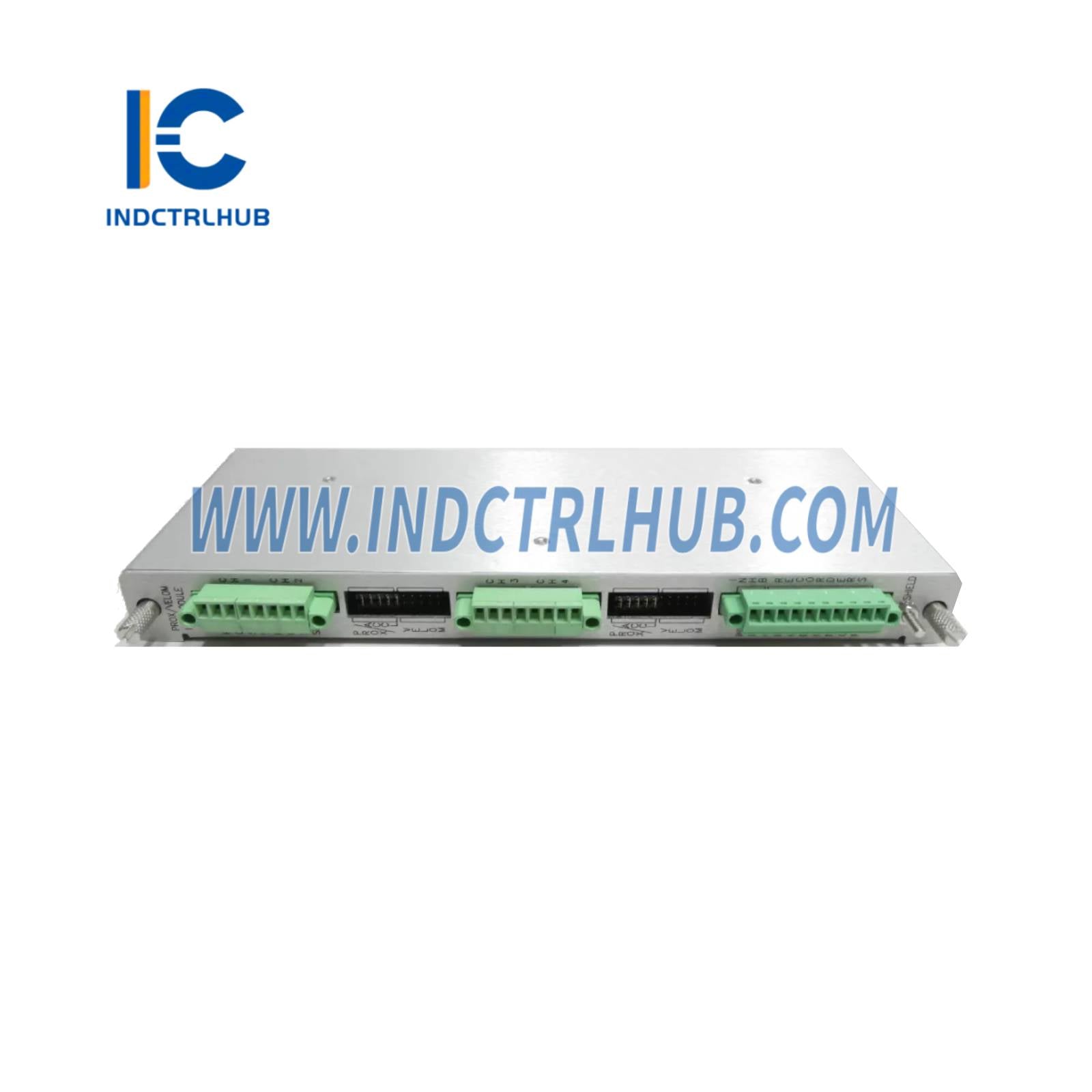

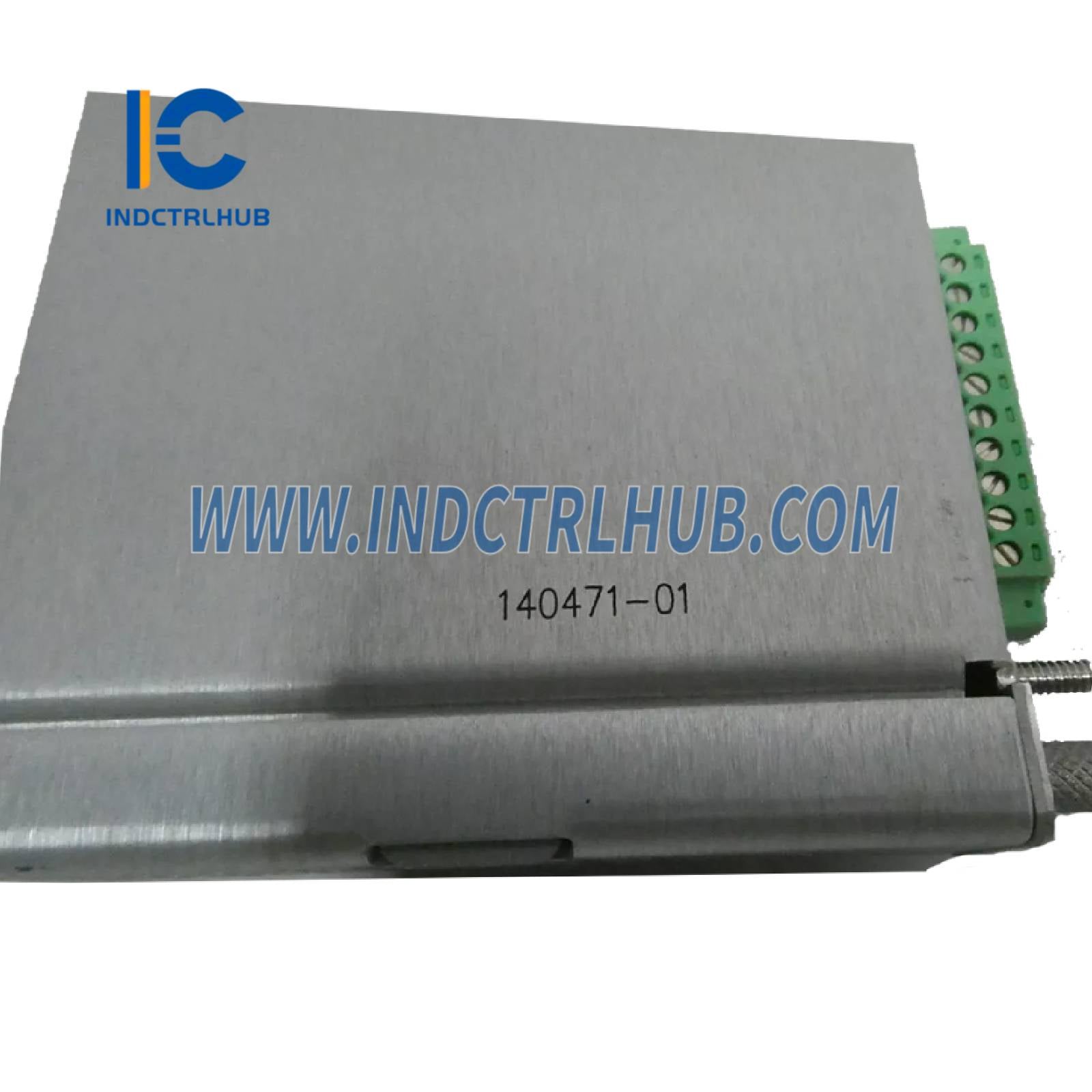

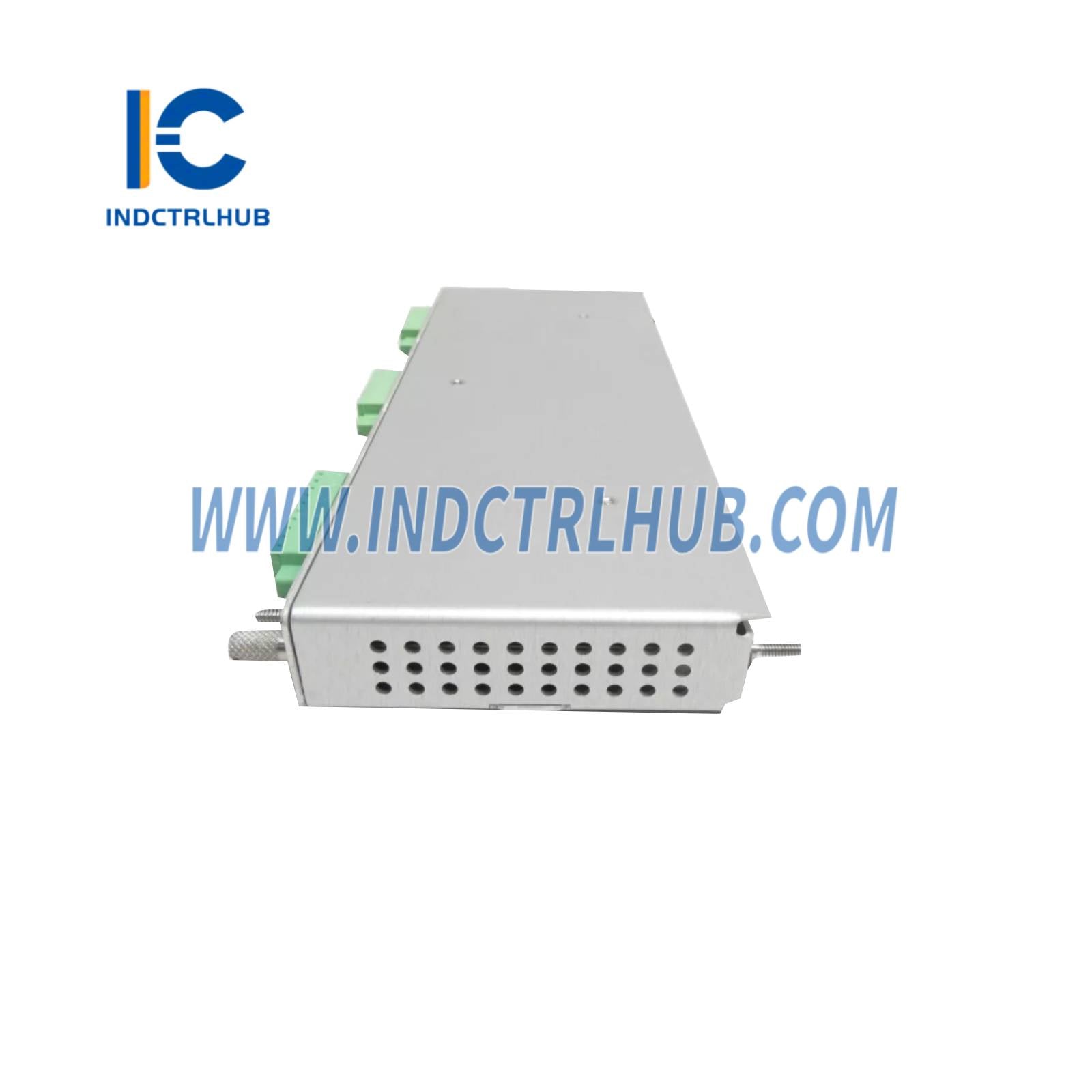

| מספר חלק חילוף (מודול קלט/פלט) | 140471-01 |

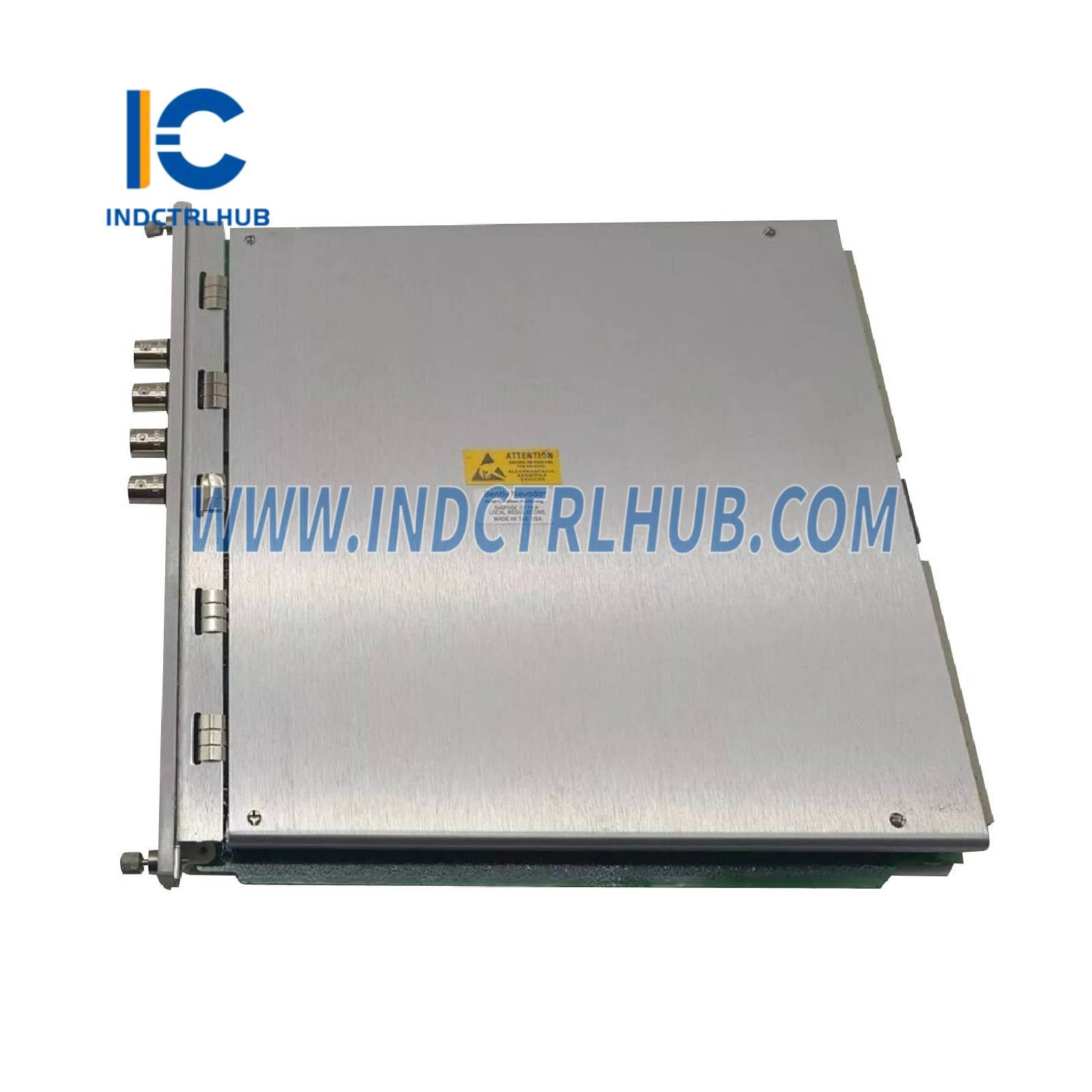

| שם המוצר | מוניטור מהירות דופק רסיפרוקלי 3500/70M, מודול קלט/פלט Prox/Velom עם סיומות פנימיות |
| תאימות מערכת | מערכת הגנת מכונות 3500 |
פרמטרי תצורה
| פרמטר | ערך |
|---|---|
| סוג מודול I/O | מודול קלט/פלט Prox/Velom עם סיומות פנימיות (01) |
| אפשרות אישור לאזור מסוכן | ללא (00) |
קלטים
| פרמטר | ערך |
|---|---|
| אות | מקבל 1 עד 4 אותות גלאי קרבה |
| התנגדות כניסה | 10 kΩ (קלט תאוצה), >1 MΩ (קלט מהירות) |
| חסימה מיוחדת | סגירת מגע, 5 Vdc @ 390 μA טיפוסי |
| צריכת חשמל | 7.7 וואט נומינלי |
רגישות
| פרמטר | ערך |
|---|---|
| תאוצת אימפולס | 0.51–11.72 mV/(m/s²) (5–115 mV/g) |
| תאוצה 2 | 0.51–11.72 mV/(m/s²) (5–115 mV/g) |
| מהירות רסיפ | 3.54–22.64 mV/(mm/s) (90–575 mV/(in/s)) |
| מהירות רסיפ בתדר נמוך | 3.54–22.64 mV/(mm/s) (90–575 mV/(in/s)) |
יציאות
| פרמטר | ערך |
|---|---|
| נוריות לוח קדמי | נורית OK: מציינת פעולה תקינה; נורית TX/RX: מציינת תקשורת עם מודולים אחרים; נורית Bypass: מציינת מצב עקיפה |
| אספקת כוח לממיר | מתח: מינימום -22 Vdc; זרם: מקסימום 40 mA, מקסימום 15 mA בהפעלה; התנגדות יציאה: 20 Ω טיפוסי (תפעולי), 1000 Ω טיפוסי (קיפול); הגנה: זרם קיפול 15.4 עד 24.9 mA |
| פלטים מבודדים של טרנסדוסר | מחבר קואקסיאלי אחד לכל ערוץ בחזית, התנגדות יציאה טיפוסית 550 Ω, מוגן מפני קצר |
| פלטי מקליט | +4 עד +20 mA פרופורציונלי למוניטור בקנה מידה מלא, ערך נתונים סטטי אחד לכל ערוץ; מתח תאימות: +12 Vdc מקסימום; התנגדות עומס: 600 Ω מקסימום; רזולוציה: 0.3662 μA מקסימום; קצב עדכון: <100 ms; דיוק: ±0.05 mA, ±0.14 mA בטווח טמפרטורות |
עיבוד אותות
| פרמטר | ערך |
|---|---|
| תאוצת אימפולס | דיוק: ±0.33% מהטווח המלא טיפוסי, ±1% מקסימום (ללא סינונים); התחלת תחום: 0–359°, רזולוציה של 1°; משך תחום: 1–360°, רזולוציה של 1°; מסנן הטיה: -3 dB ב-0.01 Hz, מסנן נמוך-מעבר חד-קוטבי; מסנן לא תקין: -3 dB ב-2400 Hz, מסנן נמוך-מעבר חד-קוטבי; ערכים סטטיים: מסנן החלקה ממוצע 8 סיבובים; גבוה-מעבר: 4-קוטבי, 80 dB/עשור, 24 dB/אוקטבה; נמוך-מעבר: 4-קוטבי, 80 dB/עשור, 24 dB/אוקטבה; בחירת פינה (שיא 3 dB): גבוה-מעבר 10–3000 Hz, נמוך-מעבר 40–3000 Hz |
| תאוצה 2 | דיוק: ±0.33% מהטווח המלא טיפוסי, ±1% מקסימום (ללא סינונים); מסנן הטיה: -3 dB ב-0.01 Hz, מסנן נמוך-מעבר חד-קוטבי; מסנן לא תקין: -3 dB ב-2400 Hz, מסנן נמוך-מעבר חד-קוטבי; ערכים סטטיים שיא: -3 dB ב-0.3 Hz, מסנן נמוך-מעבר חד-קוטבי; ערכים סטטיים RMS: -3 dB ב-0.1 Hz, מסנן נמוך-מעבר חד-קוטבי; גבוה-מעבר: 4-קוטבי, 80 dB/עשור, 24 dB/אוקטבה; נמוך-מעבר: 4-קוטבי, 80 dB/עשור, 24 dB/אוקטבה; בחירת פינה (שיא 3 dB): גבוה-מעבר 10–3000 Hz, נמוך-מעבר 40–3000 Hz |
| מהירות רסיפ | דיוק: ±0.33% מהטווח המלא טיפוסי, ±1% מקסימום (ללא סינונים); הידרדרות דיוק וולומיטור: טווח מלא 0–0.5: ±3% טיפוסי, 0–1.0: ±2% טיפוסי, 0–2.0: ±1% טיפוסי; מסנן הטיה: -3 dB ב-0.01 Hz, מסנן נמוך-מעבר חד-קוטבי; מסנן לא תקין: -3 dB ב-2400 Hz, מסנן נמוך-מעבר חד-קוטבי; מסנן אינטגרציה: -3 dB ב-0.34 Hz, מסנן נמוך-מעבר חד-קוטבי; ערכים סטטיים RMS: -3 dB ב-0.1 Hz, מסנן נמוך-מעבר חד-קוטבי; ערכים סטטיים שיא: -3 dB ב-0.3 Hz, מסנן נמוך-מעבר חד-קוטבי; מסנן וקטור 1X ו-2X: Q קבוע, רוחב פס ±3% ממהירות הריצה, Q=16.7; מסנן גבוה-מעבר: 4-קוטבי, 80 dB/עשור, 24 dB/אוקטבה; מסנן נמוך-מעבר: 2-קוטבי, 40 dB/עשור, 12 dB/אוקטבה; בחירת פינה (שיא 3 dB): גבוה-מעבר 1–400 Hz, נמוך-מעבר 40–5500 Hz; (RMS 3 dB): גבוה-מעבר 10–400 Hz, נמוך-מעבר 60–5500 Hz |
| מהירות רסיפ בתדר נמוך | דיוק: ±0.33% מהטווח המלא טיפוסי, ±1% מקסימום (ללא סינונים); הידרדרות דיוק וולומיטור: טווח מלא 0–0.5: ±3% טיפוסי, 0–1.0: ±2% טיפוסי, 0–2.0: ±1% טיפוסי; מסנן הטיה: -3 dB ב-0.01 Hz, מסנן נמוך-מעבר חד-קוטבי; מסנן לא תקין: -3 dB ב-2400 Hz, מסנן נמוך-מעבר חד-קוטבי; מסנן אינטגרציה: -3 dB ב-0.34 Hz, מסנן נמוך-מעבר חד-קוטבי; ערכים סטטיים RMS: -3 dB ב-0.1 Hz, מסנן נמוך-מעבר חד-קוטבי; ערכים סטטיים שיא: -3 dB ב-0.3 Hz, מסנן נמוך-מעבר חד-קוטבי; מסנן וקטור 1X ו-2X: Q קבוע, רוחב פס ±3% ממהירות הריצה, Q=16.7; מסנן גבוה-מעבר: 4-קוטבי, 80 dB/עשור, 24 dB/אוקטבה; מסנן נמוך-מעבר: 2-קוטבי, 40 dB/עשור, 12 dB/אוקטבה; בחירת פינה (שיא ואינטגרציה 3 dB): גבוה-מעבר 0.750–100 Hz, נמוך-מעבר 10–1375 Hz; (RMS 3 dB): גבוה-מעבר 0.750–100 Hz, נמוך-מעבר 15–1375 Hz |
אזעקות
| פרמטר | ערך |
|---|---|
| נקודות הגדרת אזעקה | ניתן לכוונון מ-0 עד 100% מהטווח המלא עבור כל ערך נמדד, מוגבל על ידי טווח הטרנסדוסר; התראה עבור כל ערך סטטי פעיל, סכנה עבור כל שני ערכים סטטיים פעילים |
| דיוק אזעקה | בתוך 0.13% מהערך הרצוי |
| עיכובי זמן אזעקה | התראה: 1 עד 60 שניות בהפרשים של שנייה אחת; סכנה: 0.1 שניות (נומינלי) או 1 עד 60 שניות בהפרשים של שנייה אחת |
ערכים סטטיים
| פרמטר | ערך |
|---|---|
| תאוצת אימפולס | ישיר, מתח הטיה, שישה תחומי זווית קראנק הניתנים להתאמה על ידי המשתמש עם תאוצה שיא או RMS |
| תאוצה 2 | ישיר, משרעת 1X, משרעת 2X, פאזה 1X, פאזה 2X, מתח הטיה |
| מהירות רסיפ | ישיר, משרעת 1X, משרעת 2X, פאזה 1X, פאזה 2X, מתח הטיה |
| מהירות רסיפ בתדר נמוך | ישיר, משרעת 1X, משרעת 2X, פאזה 1X, פאזה 2X, מתח הטיה |
פיזי
| פרמטר | ערך |
|---|---|
| ממדי מודול המוניטור (גובה x רוחב x עומק) | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 אינץ' x 0.96 אינץ' x 9.52 אינץ') |
| משקל מודול המוניטור | 0.91 ק"ג (2.0 lb) |
| ממדי מודול קלט/פלט (גובה x רוחב x עומק) | 241.3 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 אינץ' x 0.96 אינץ' x 3.90 אינץ') (ללא מחסום) |
| משקל מודול I/O | 0.20 ק"ג (0.44 ליברות) (ללא מחסום) |
דרישות מקום במארז
| פרמטר | ערך |
|---|---|
| מודול ניטור | 1 חריץ קדמי בגובה מלא |
| מודולי קלט/פלט | חריץ אחורי בגובה מלא אחד |
מגבלות סביבתיות
| פרמטר | ערך |
|---|---|
| טמפרטורת הפעלה | -30°C עד +65°C (-22°F עד +149°F) (עם מודול I/O סיום פנימי/חיצוני Prox/Velom) |
| טמפרטורת אחסון | -40°C עד +85°C (-40°F עד +185°F) |
| לחות | 95%, ללא עיבוי |
דרישות קושחה ותוכנה
| פרמטר | ערך |
|---|---|
| גרסת קושחה 3500/70M | 4.21 או מאוחר יותר |
| גרסת קושחה TDI 3500/22M | 1.75 או מאוחר יותר |
| גרסת קושחה USB TDI 3500/22M | 4.05 או מאוחר יותר |
| גרסת תוכנת תצורה 3500/01 | 5.2 או מאוחר יותר |
| גרסת תוכנת איסוף נתונים 3500/02 | 2.50 או מאוחר יותר |
| גרסת תוכנת תצוגת מפעיל 3500/03 | 1.50 או מאוחר יותר |
| גרסת תוכנת מערכת 1 | 6.90 או מאוחר יותר |
