Product Description
פרטי מוצר
- יצרן: Bently Nevada
- סדרה: 3500/45

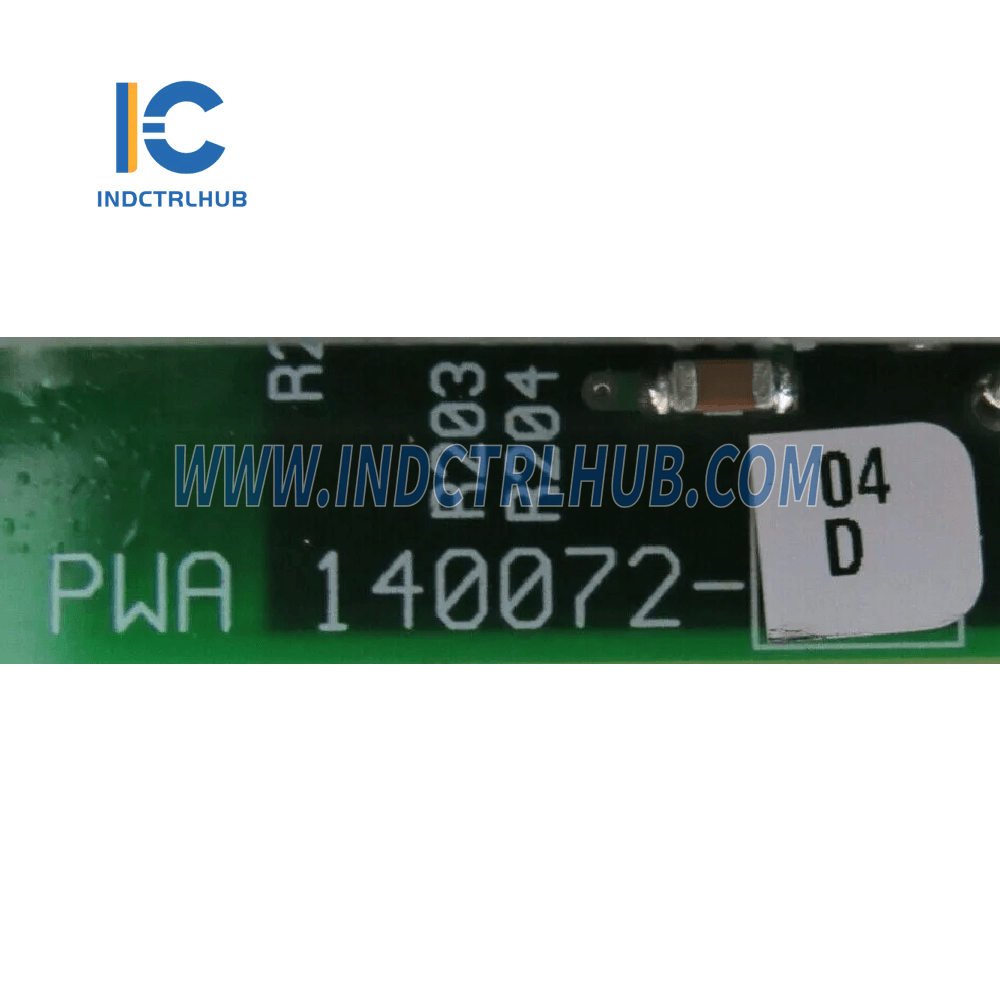

- מספר דגם/חלק: 140072-04D
- סוג דגם: מודול מוניטור מיקום
תיאור

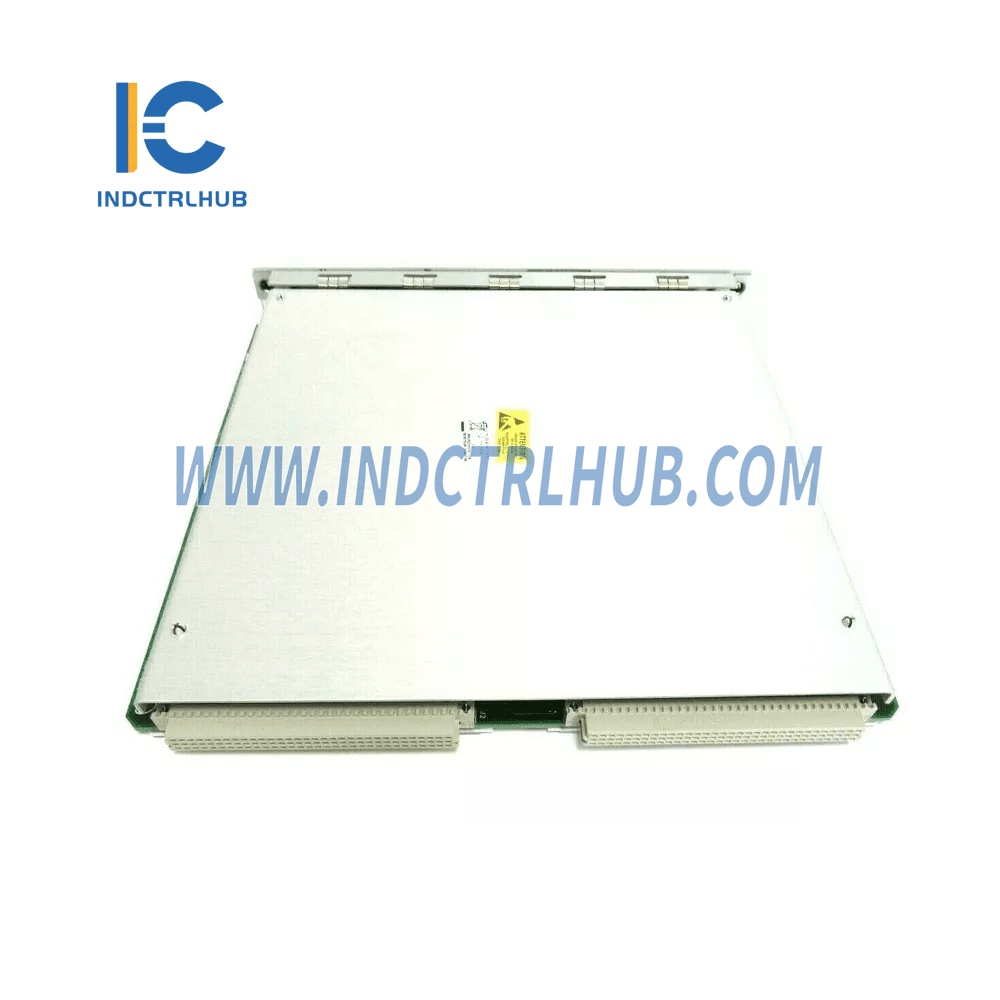

3500/45 Position Monitor הוא מודול בעל ארבעה ערוצים המיועד לניטור וניתוח נתוני מיקום במכונות. הוא מבטיח פעולה בטוחה ויעילה על ידי השוואת אותות הקלט של החיישנים לנקודות אזעקה שהוגדרו על ידי המשתמש.
סוגי חיישנים נתמכים:
- טרנסדוסרים לקרבה
- טרנסדוסרים למיקום סיבובי (RPTs)
- טרנספורמרים דיפרנציאליים ליניאריים DC (DC LVDTs)
- טרנספורמרים ליניאריים משתנים דיפרנציאליים AC (AC LVDTs)
- פוטנציומטרים סיבוביים
מודול זה מעבד ומכין את אותות הקלט לניטור מיקום מדויק והגנת מכונות.
יציאות

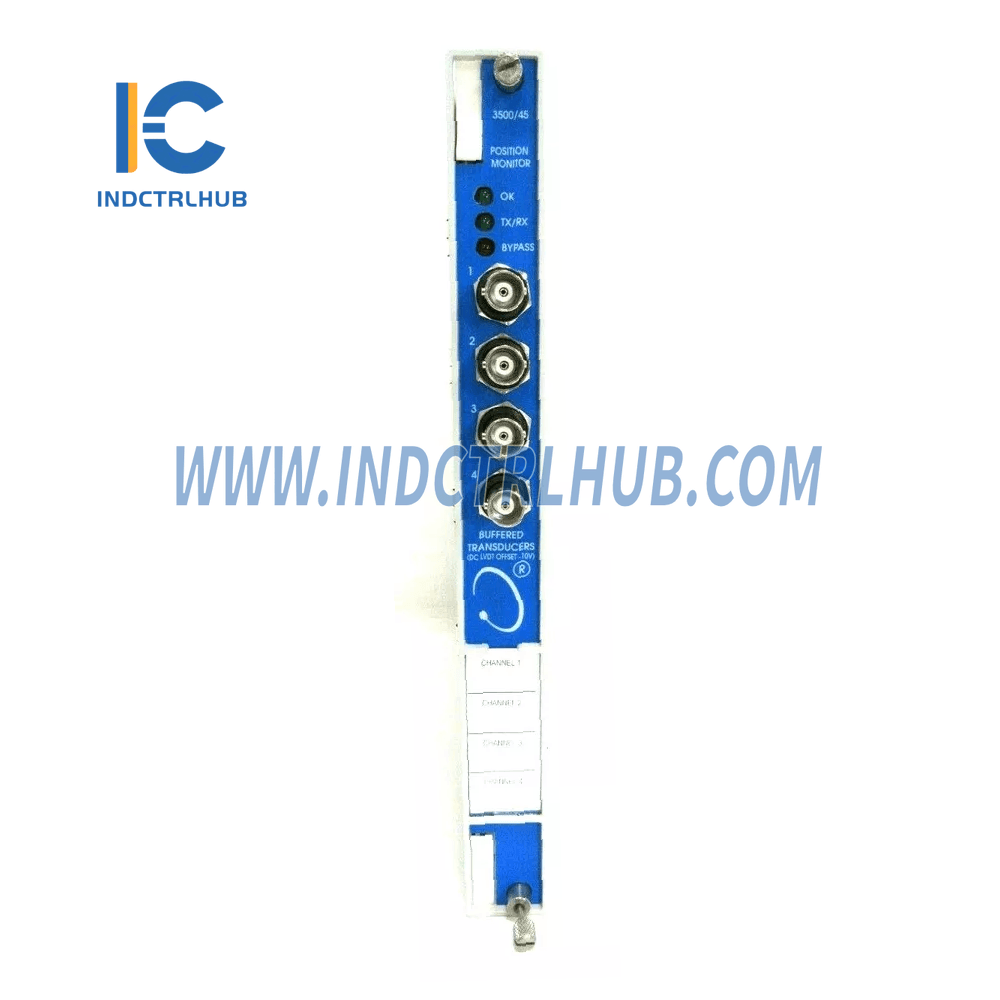

נוריות לוח קדמי:
- נורית OK: מציינת תפקוד תקין של המוניטור.
- נורית TX/RX: מהבהבת כדי לציין תקשורת עם מודולים אחרים במארז.
- נורית עקיפה: נדלקת כאשר המוניטור במצב עקיפה.
דרישות קושחה ותוכנה
כדי לשלב את 3500/45 Position Monitor במערכת קיימת, נדרשות הגרסאות המינימליות הבאות:
- קושחת 3500/20 RIM: גרסה G או מאוחרת יותר
- תוכנת תצורה 3500: גרסה 2.41 או מאוחרת יותר
- תוכנת רכישת נתונים 3500: גרסה 2.20 או מאוחרת יותר
- תצוגת מפעיל 3500: גרסה 1.20 או מאוחרת יותר
- מודול ממשק תצוגה 3500/93 (135799-01): גרסת קושחה G או מאוחרת יותר
- ל-מיקום שסתום (RPT): גרסת תוכנת קונפיגורציה 3.00 או גבוהה יותר
מפרטים פיזיים
| רכיב | ממדים (גובה x רוחב x עומק) | משקל |
|---|---|---|
| מודול מוניטור ראשי | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 אינץ' x 0.96 אינץ' x 9.52 אינץ') | 0.91 ק"ג (2.0 lb) |
| מודול קלט/פלט | 241.3 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 אינץ' x 0.96 אינץ' x 3.90 אינץ') | 0.20 ק"ג (0.44 ליברות) |
מידע להזמנה
פורמט מספר החלק הוא 3500/45-AA-BB, עם האפשרויות הבאות:
A: סוג מודול קלט/פלט
| אפשרות | תיאור | סוג הטרנסדוסר הנתמך |
|---|---|---|
| 01 | מודול קלט/פלט מיקום עם סיומות פנימיות | Proximitor, RPT, DC LVDT |
| 02 | מודול קלט/פלט מיקום עם סיומות חיצוניות | Proximitor, RPT, DC LVDT |
| 05 | מודול קלט/פלט למיקום AC LVDT עם סיומות פנימיות | AC LVDT |
| 06 | מודול קלט/פלט למיקום AC LVDT עם סיומות חיצוניות | AC LVDT |
B: אישור סוכנות
| אפשרות | תיאור |
|---|---|
| 00 | ללא |
| 01 | cNRTLus (כיתה 1, מחלקה 2) |
| 02 | ATEX / IECEx / CSA (Class 1, Zone 2) |
יישומים
- ניטור מיקום: אידיאלי ליישומים שדורשים מדידת מיקום מדויקת וניהול אזעקות.
- הגנת מכונות: מבטיח פעולה בטוחה על ידי הפעלת אזעקות כאשר נקודות ההגדרה שהוגדרו מופרזות.
- תאימות רב-תכליתית: תומך בחיישני קרבה, חיישני סיבוב, LVDTs ופוטנציומטרים סיבוביים, מה שהופך אותו מתאים לשימושים תעשייתיים שונים.
