Product Description
פרטי מוצר
יצרן: Bently Nevada
סדרה: 3500/45

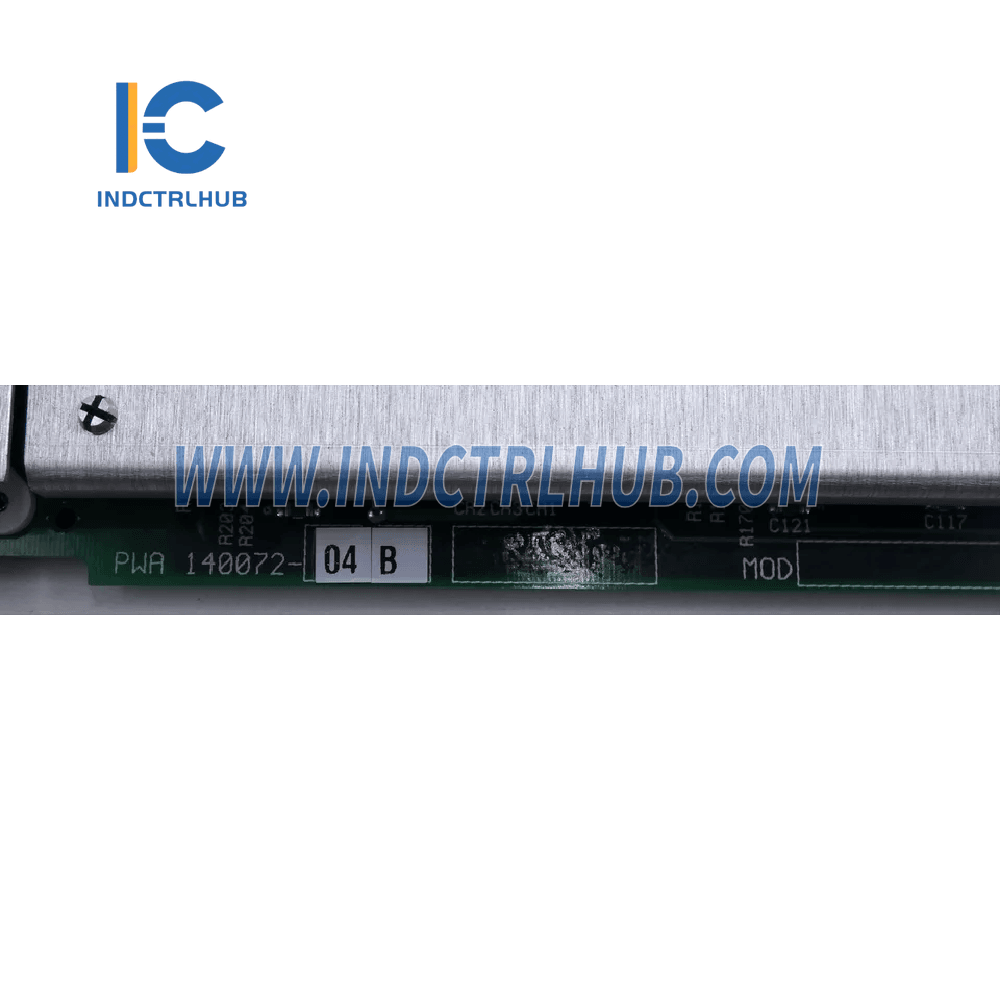

Model/Part Number: 140072-04B
סוג דגם: מודול מוניטור מיקום
פונקציה
ה3500/45 Position Monitor הוא מודול בעל ארבעה ערוצים שנועד לנטר ולנתח נתוני מיקום. הוא מבטיח פעולה בטוחה ויעילה של מכונות על ידי השוואת אותות קלט מחיישנים לנקודות אזעקה שהוגדרו על ידי המשתמש.
סוגי חיישנים נתמכים
- טרנסדוסרים לקרבה
- טרנסדוסרים למיקום סיבובי (RPTs)
- טרנספורמרים דיפרנציאליים ליניאריים DC (DC LVDTs)
- טרנספורמרים ליניאריים משתנים דיפרנציאליים AC (AC LVDTs)
- פוטנציומטרים סיבוביים
יציאות

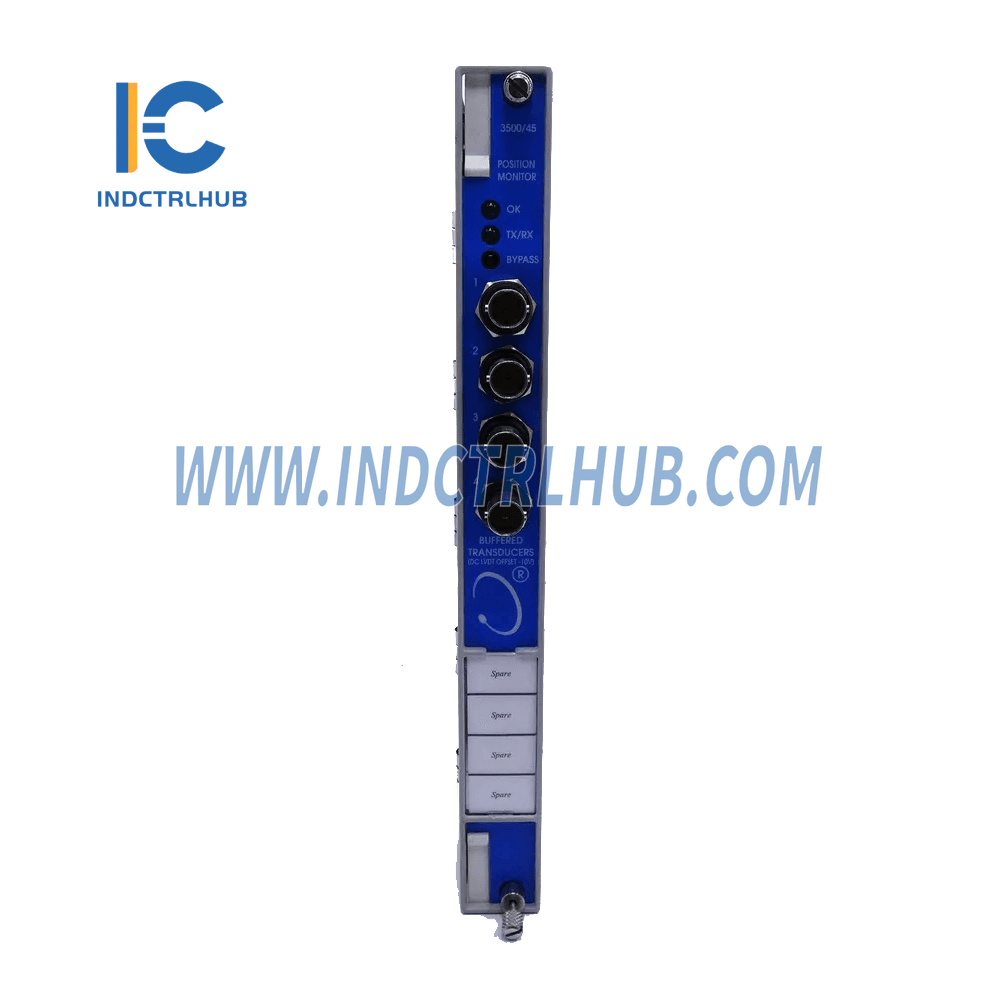

נוריות לוח קדמי
- נורית LED OK: מציינת שהמודול פועל כראוי.
- נורית LED TX/RX: מהבהבת כדי להראות תקשורת עם מודולים אחרים במארז.
- נורית LED עקיפה: נדלקת כאשר המודול במצב עקיפה.
דרישות קושחה ותוכנה
כדי לשלב את 3500/45 מוניטור מיקום במערכת 3500, נדרשות הגרסאות הבאות:
- 3500/20 קושחת RIM: גרסה G או מאוחרת יותר
- תוכנת תצורה 3500: גרסה 2.41 או מאוחרת יותר
- תוכנת רכישת נתונים 3500: גרסה 2.20 או מאוחרת יותר
- תצוגת מפעיל 3500: גרסה 1.20 או מאוחרת יותר
- 3500/93 מודול ממשק תצוגה (135799-01): גרסת קושחה G או מאוחרת יותר
- למיקום שסתום (RPT): גרסת תוכנת קונפיגורציה 3.00 או יותר
מפרטים פיזיים
| רכיב | ממדים (גובה x רוחב x עומק) | משקל |
|---|---|---|
| מודול מוניטור ראשי | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 x 0.96 x 9.52 אינץ') | 0.91 ק"ג (2.0 lb) |
| מודול קלט/פלט | 241.3 מ"מ x 24.4 מ"מ x 99.1 מ"מ (9.50 x 0.96 x 3.90 אינץ') | 0.20 ק"ג (0.44 ליברות) |
מידע להזמנה
פורמט מספר הדגם הוא 3500/45-AA-BB, כאשר:
A: סוג מודול קלט/פלט
| אפשרות | תיאור | סוג הטרנסדוסר הנתמך |
|---|---|---|
| 01 | מודול קלט/פלט מיקום עם סיומות פנימיות | פרוקסימיטור, RPT, DC LVDT |
| 02 | מודול קלט/פלט מיקום עם סיומות חיצוניות | פרוקסימיטור, RPT, DC LVDT |
| 05 | מודול קלט/פלט למיקום AC LVDT עם סיומות פנימיות | AC LVDT |
| 06 | מודול קלט/פלט למיקום AC LVDT עם סיומות חיצוניות | AC LVDT |
B: אישור סוכנות
| אפשרות | תיאור |
|---|---|
| 00 | ללא |
| 01 | cNRTLus (כיתה 1, מחלקה 2) |
| 02 | ATEX / IECEx / CSA (Class 1, Zone 2) |
יישומים
ניטור מיקום
- אידיאלי ליישומים הדורשים מדידות מיקום מדויקות והגדרות אזעקה.
הגנת מכונות
- מבטיח בטיחות תפעולית על ידי הפעלת אזעקות כאשר אותות הקלט חורגים מנקודות ההגדרה שהוגדרו.
רב-גוניות
- תואם למגוון טרנסדוסרים, מה שהופך אותו למתאים ליישומים תעשייתיים מגוונים.
