Product Description
סקירת מוצר

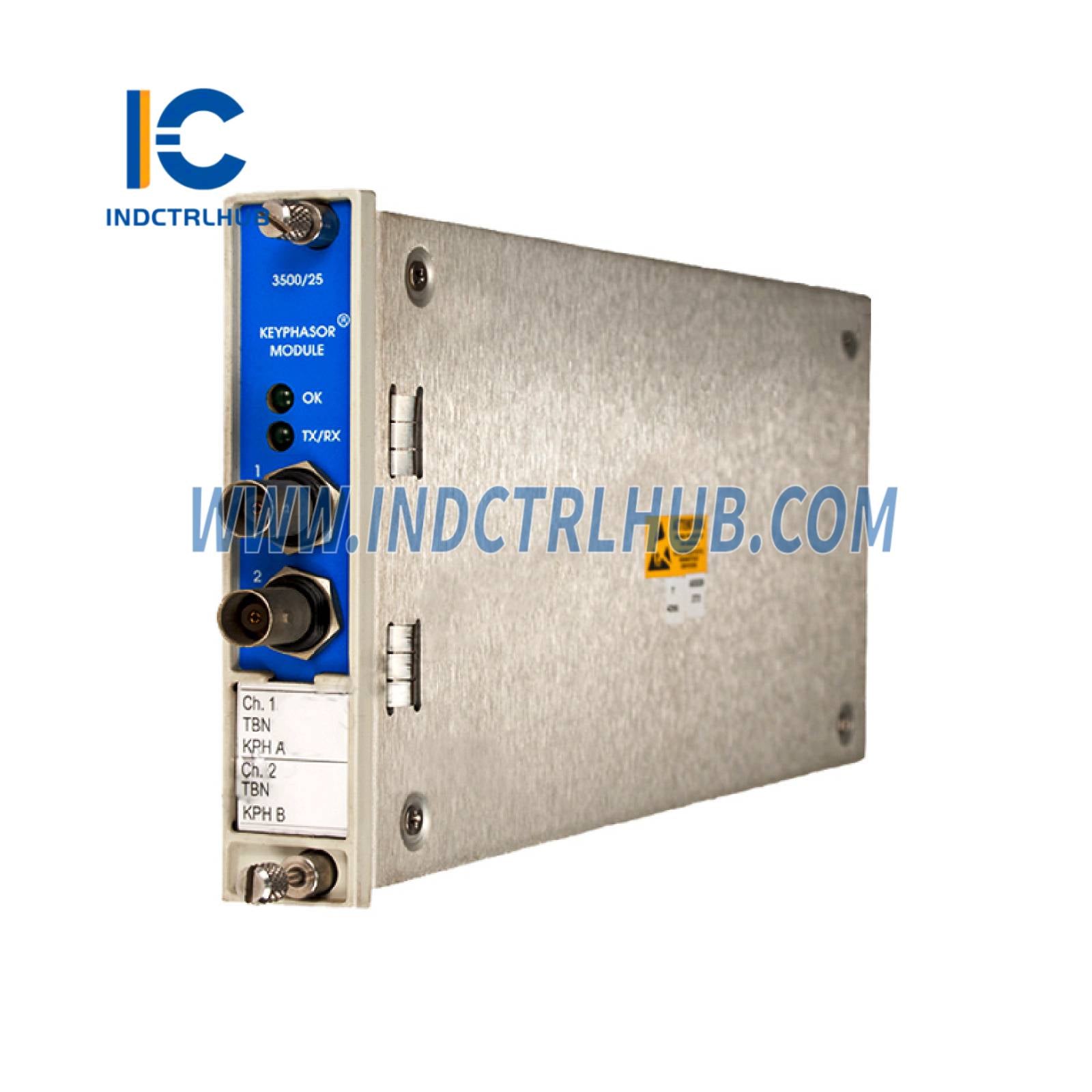

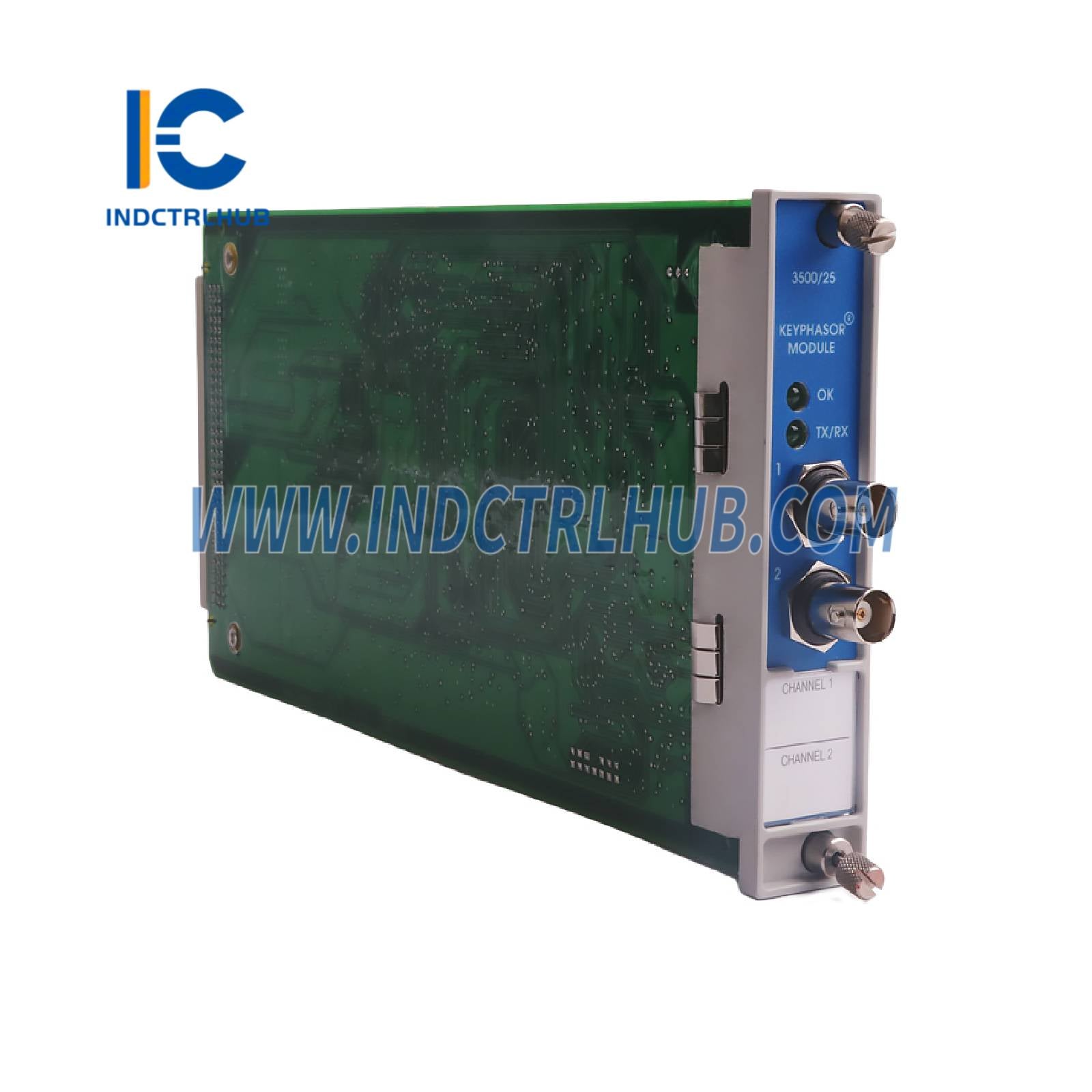

| פרמטר | פרטים |
|---|---|
| מספר חלק | 3500/25-01-02-00 |
| שם המוצר | מודול Keyphasor משופר, כרטיס Keyphasor חד-ערוצי בגובה חצי |
| תאימות מערכת | מערכת הגנת מכונות 3500 |
פרמטרי תצורה
| פרמטר | ערך |
|---|---|
| מספר ערוצים | כרטיס Keyphasor חד-ערוצי בגובה חצי (01) |
| סוג מודול I/O | מודול I/O עם סיומות חיצוניות (02) |
| אפשרות אישור סוכנות | לא נדרש (00) |
קלטים
| פרמטר | ערך |
|---|---|
| צריכת חשמל | 3.2 וואט טיפוסי |
| אות | מקבל עד שני אותות חיישן מחיישני פרוקסימיטי או מחברי מגנט. טווח אות כניסה: +0.8 וולט עד -21.0 וולט (מודולי I/O לא מבודדים). אותות החורגים מטווח זה מוגבלים פנימית. מחברי מגנט פסיביים דורשים מהירות סיבוב ציר > 200 סל"ד (3.3 הרץ). |
| התנגדות כניסה | מינימום 21.8 kΩ |
עיבוד אותות
| פרמטר | ערך |
|---|---|
| טווחי אות מהירות/תדירות | קלט: 1 עד 1,200,000 cpm (0.017 עד 20 קילו-הרץ). תומך באירועים מרובים לסיבוב עד מקסימום 20 קילו-הרץ. פלט: 1 עד 99,999 cpm (0.017 עד 1667 הרץ). |
| דיוק אות מהירות/תדירות | בטמפרטורה +25°C (+77°F): אותות לא מעובדים: 0.017 עד 100 הרץ: ±1 cpm; 101 עד 500 הרץ: ±8 cpm; 501 עד 20 קילו-הרץ: ±1% מ-cpm. אותות מעובדים: 0.017 עד 60 הרץ: ±1 cpm; 61 עד 150 הרץ: ±8 cpm; 151 עד 20 קילו-הרץ: ±1% מ-cpm. |
תנאי חיישן
| פרמטר | ערך |
|---|---|
| סף אוטומטי | משרעת אות מינימלית להפעלה: 2 וולט שיא לשיא. תדירות מינימלית: 120 סל"ד (2 הרץ). |
| סף ידני | לכניסות מעל 0.017 הרץ (1 סל"ד עבור אירוע אחד לסיבוב). ניתן לבחור על ידי המשתמש בטווח 0 עד -20 וולט DC. משרעת אות מינימלית להפעלה: 500 מ"ו שיא לשיא. |
| היסטרזיס | ניתן לבחור על ידי המשתמש בטווח 0.2 עד 2.5 וולט. |
יציאות
| פרמטר | ערך |
|---|---|
| אותות Keyphasor מרובי באפר | שני יציאות Keyphasor מרובות באפר זמינות בחזית המדף דרך מחברי קואקסיאל. שני יציאות Keyphasor מרובות באפר זמינות מאחור המדף דרך מחברי Euro Style. |
| התנגדות יציאה | התנגדות יציאה מרובת באפר מקסימלית של 504 Ω. |
| ספק כוח לממיר Keyphasor | -24 Vdc, 40 mA מקסימום לכל ערוץ. |
נוריות לוח קדמי
| פרמטר | ערך |
|---|---|
| נורית OK | מציין מתי זוהתה תקלה במודול ה-Keyphasor. |
| נורית TX/RX | מציין מתי מודול ה-Keyphasor מתקשר עם מודול ממשק המדף (RIM). |
מגבלות סביבתיות
| פרמטר | ערך |
|---|---|
| טמפרטורת הפעלה | -30°C עד +65°C (-22°F עד +150°F) |
| טמפרטורת אחסון | -40°C עד +85°C (-40°F עד +185°F) |
| לחות | 95%, ללא עיבוי |
פיזי
| פרמטר | ערך |
|---|---|
| ממדי המודול הראשי (גובה x רוחב x עומק) | 119.9 מ"מ x 24.4 מ"מ x 256.5 מ"מ (4.72 אינץ' x 0.96 אינץ' x 10.10 אינץ') |
| משקל המודול הראשי | 0.34 ק"ג (0.76 ליברות) |
| ממדי מודול קלט/פלט (גובה x רוחב x עומק) | 241.3 מ"מ x 24.4 מ"מ x 103.1 מ"מ (9.50 אינץ' x 0.96 אינץ' x 4.06 אינץ') |
| משקל מודול I/O | 0.46 ק"ג (1.01 ליברות) |
דרישת מקום במארז
| פרמטר | ערך |
|---|---|
| מודול ראשי | חריץ קדמי בגובה חצי. דורש מתאם הרכבה מיוחד לחריצים בגובה מלא. ניתן למקם בכל אחד מ-14 החריצים הזמינים, עם מקסימום של שני מודולים ראשיים בכל מדף (אחד בחריץ העליון חצי, אחד בחריץ התחתון חצי). |
| מודולי קלט/פלט | חריץ אחורי בגובה מלא אחד |
