Product Description
פרטי מוצר
| יצרן | בנטלי נבדה |
|---|---|
| מספר דגם/חלק | 125768-01 |

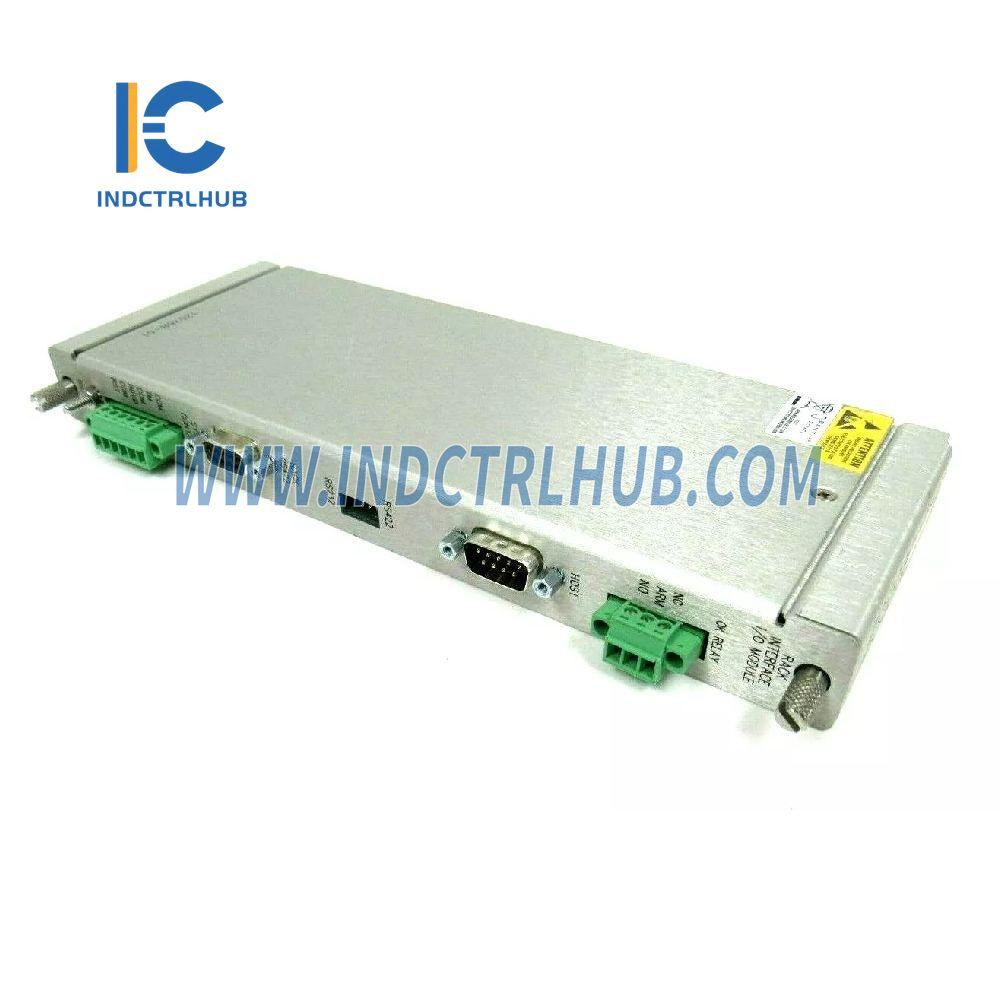

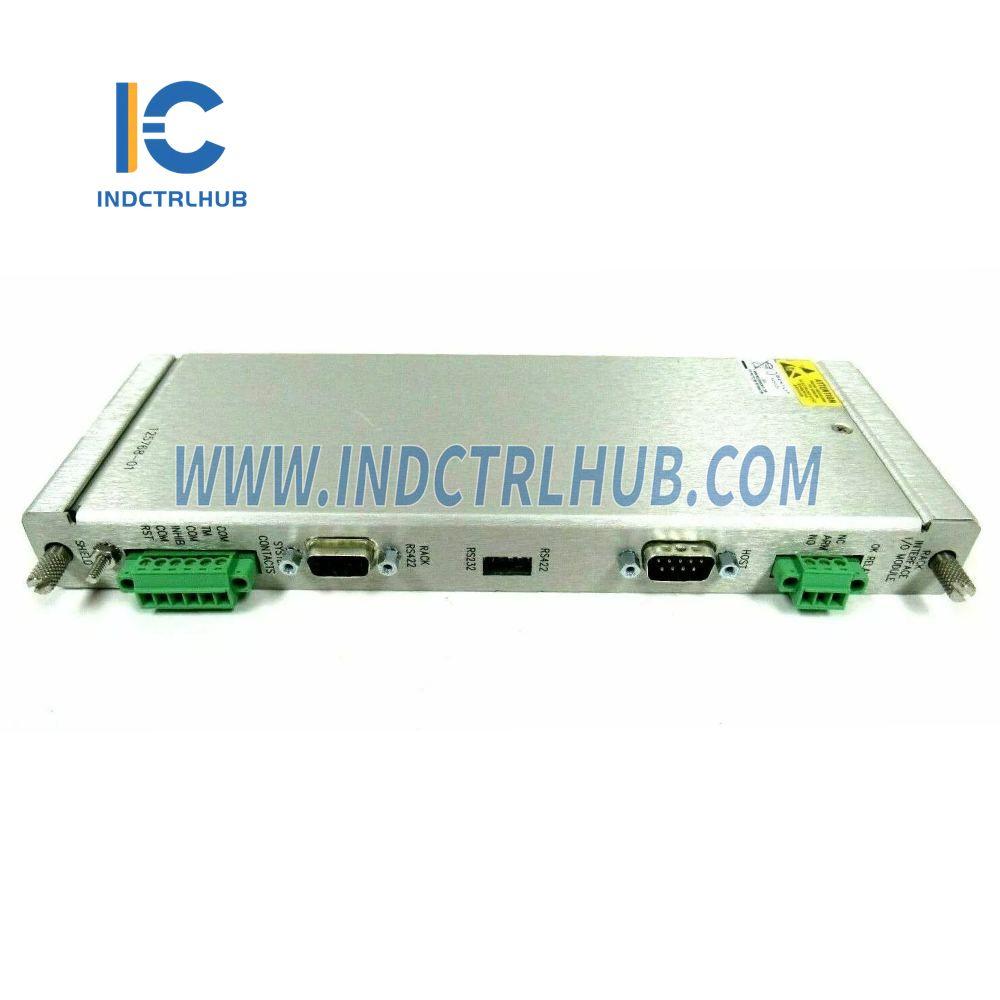

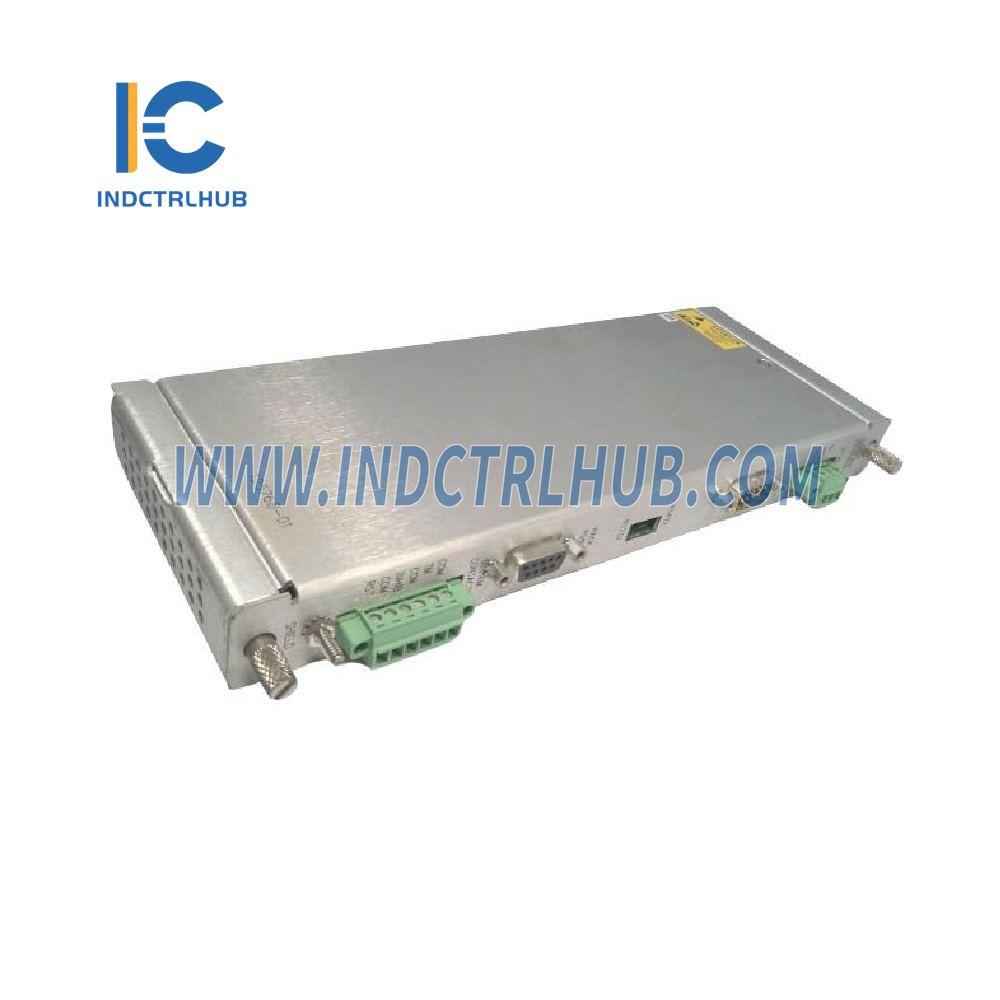

| תיאור | מודול ממשק מדף 3500/20 (RIM) עם מודול קלט/פלט |
תיאור מוצר
המודול ממשק מדף Bently Nevada 3500/20 (RIM), בשילוב עם מודול הקלט/פלט, משמש כמרכז התקשורת המרכזי למערכת הניטור 3500. הוא מאפשר אינטראקציה חלקה בין מודולי המדף למכשירים חיצוניים, ומבטיח ביצועי מערכת מיטביים ואמינות ביישומים תעשייתיים.
מפרטים
יציאות
| תכונה | תיאור |
|---|---|
| נורית OK | מציין מתי ה-RIM פועל כראוי. |
| נורית TX/RX | מציג פעילות תקשורת בתוך הארון. |
| נורית TM | מסמן כאשר הארון במצב Trip Multiply. |
| נורית CONFIG OK | מאשר שלארון יש תצורה תקינה. |
| ריליי OK | ריליי הניתן להגדרה על ידי המשתמש לציון מצב הארון: |
| - מדורג ל-5A @ 24 VDC/120 VAC, 120 W/600 VA הספק מנותב. | |
| - מופעל בדרך כלל. | |
| - כולל מדכאי קשת. |
ממדים פיזיים
מודול ממשק ארון (RIM):
| גובה | רוחב | עומק | משקל |
|---|---|---|---|
| 241.3 מ"מ | 24.4 מ"מ | 241.8 מ"מ | 0.91 ק"ג (2.0 lb) |
מודול I/O RS232/RS422:
| גובה | רוחב | עומק | משקל |
|---|---|---|---|
| 241.3 מ"מ | 24.4 מ"מ | 99.1 מ"מ | 0.45 ק"ג (1.0 lb) |
מגבלות סביבתיות
| רכיב | טמפרטורת הפעלה | טמפרטורת אחסון | לחות |
|---|---|---|---|
| מודול ממשק מתלה | -30°C עד +65°C (-22°F עד +150°F) | -40°C עד +85°C (-40°F עד +185°F) | 95%, ללא עיבוי |
| מודול I/O למודם | 0°C עד +50°C (+32°F עד +122°F) | -40°C עד +85°C (-40°F עד +185°F) |
מידע להזמנה
| מספר חלק | תיאור |
|---|---|
| 3500/20-AA-BB-CC | מודול ממשק ארון עם אפשרויות ניתנות להגדרה |
אפשרויות תצורה
-
A: סוג ממשק מדף
- 01: RIM סטנדרטי (ליישומי ניטור סטנדרטיים)
- 02: TMR RIM (לתצורות Triple Modular Redundant)
-
B: סוג מודול I/O
- 01: מודול I/O עם מודם מובנה
- 02: מודול I/O עם ממשק RS232/RS422
-
C: אפשרות אישור סוכנות
- 00: ללא
- 01: CSA/NRTL/C
תכונות מפתח
- אבחון מקיף: מספר נורות LED למעקב אחר מצב המערכת והתקשורת.
- תצורה גמישה: תומך בהגדרות סטנדרטיות ו-TMR (Triple Modular Redundant).
- אמינות גבוהה: כולל ממסר OK הנבחר על ידי המשתמש עם קיבולת החלפה חזקה.
- עיצוב קומפקטי: מימדים דקים המתאימים להתקנות במקומות מוגבלים.
- עמידות סביבתית: פועל בטווח רחב של טמפרטורות ורמות לחות.
