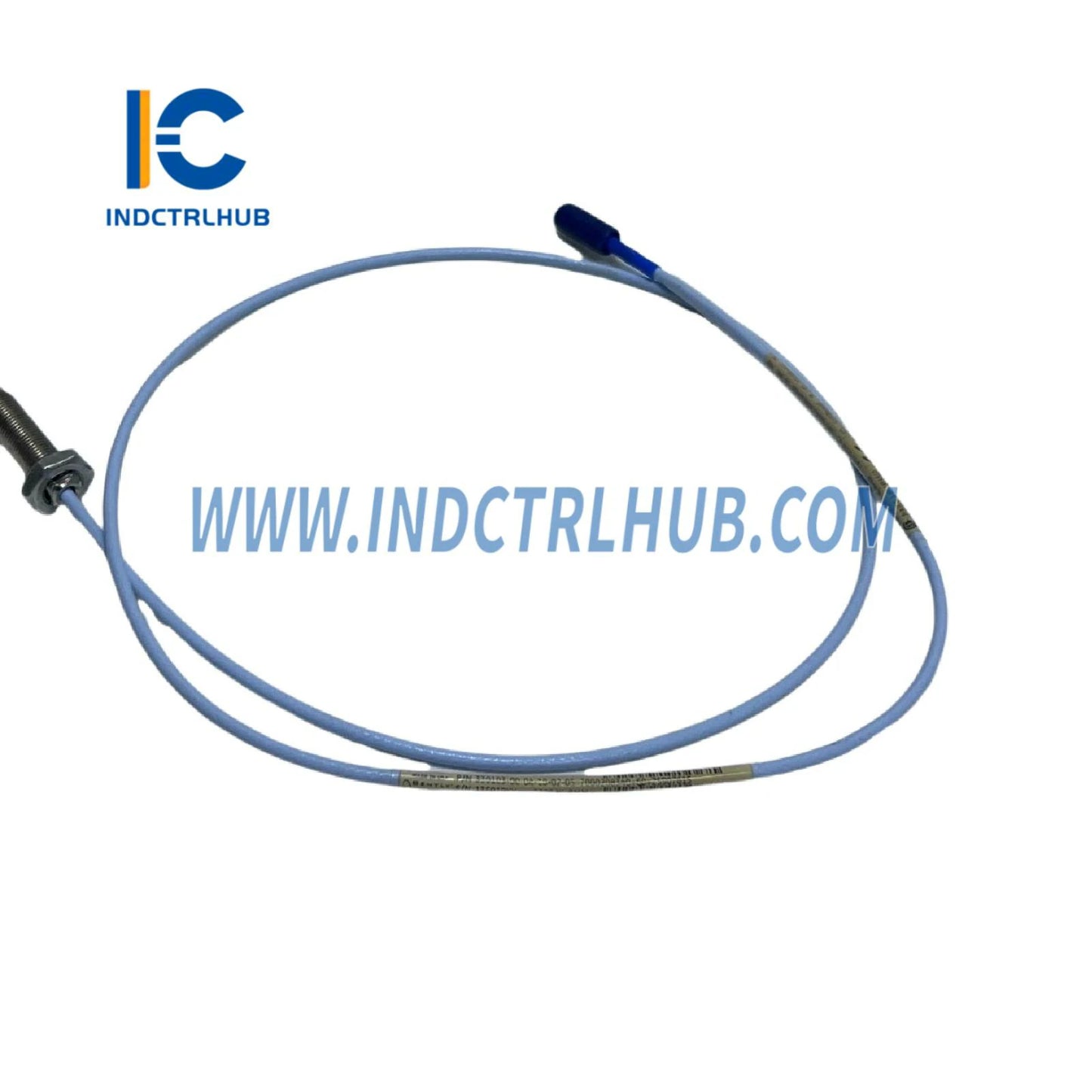

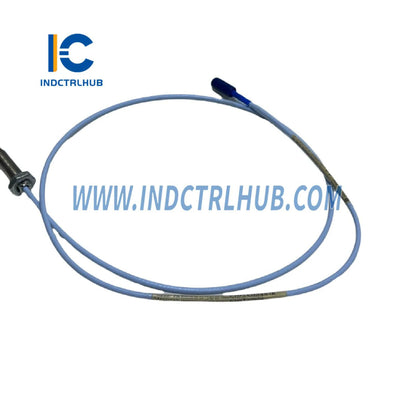

חיישן קרבה Bently Nevada 330103-00-05-15-01-00
סקירת מוצר
- חיישן הקרבה Bently Nevada 330103-00-05-15-01-00 מודד רטט, מיקום או מהירות במכונות מסתובבות, כגון טורבינות, מדחסים ומשאבות, בתחומי ייצור חשמל, נפט וגז ותעשייה.
מפרטים טכניים
| מפרט | פרטים |
|---|---|
| יצרן | Bently Nevada |
| סדרה | סדרת 3300 XL |
| מספר דגם/חלק | 330103-00-05-15-01-00 |
| סוג דגם | חיישן קרבה (3300 XL 8 מ"מ) |
| פונקציה | מודד רטט, מיקום או מהירות באמצעות טכנולוגיית זרם אדדי |
| מעבד | לא רלוונטי (חיישן פסיבי) |
| זיכרון | לא רלוונטי |
| תצוגה | אין |
| קלטים | לא רלוונטי (חיישן מוליך) |
| פלטים | אות אנלוגי אחד (דרך חיישן Proximitor, -24 VDC עד 0 VDC פרופורציונלי למרחק הפער) |
| ממשקי תקשורת | אין (מחובר לחיישן Proximitor באמצעות כבל הארכה) |
| עיבוד אותות | מייצר אות זרם אדדי (מעובד על ידי חיישן Proximitor) |
| טווח מדידה | טווח ליניארי של 2 מ"מ (80 מיל) עם חיישן 3300 XL 8 מ"מ |
| טווח תדרים | 0–10 קילו-הרץ (מתאים לאותות רטט ומהירות) |
| דיוק | ±1% מטווח מלא (עם חיישן ומוניטור תואמים Proximitor) |
| רזרבה | ללא רזרבה |
| אבחון | מוגבל לשלמות האות (אבחון מטופל על ידי Proximitor והמוניטור) |
| תאימות | עובד עם חיישני Bently Nevada 3300 XL Proximitor, כבלי הארכה 3300 XL, מוניטורים מסדרת 3300 (3300/16, 3300/20) ומוניטורים מסדרת 3500 (3500/40M); משתלב עם תוכנת System 1 דרך ממשק מוניטור |
| אספקת חשמל | מקבל חשמל מחיישן Proximitor (-24 VDC) |
| צריכת חשמל | זניחה (מופעל על ידי Proximitor) |
| מפרטי סביבה | טמפרטורת הפעלה: -51°C עד +100°C (-60°F עד +212°F) טמפרטורת אחסון: -51°C עד +100°C (-60°F עד +212°F) לחות יחסית: 0% עד 100% מעבה רטט: עומד בתקן IEC 60068-2-6 זעזוע: עומד בתקן IEC 60068-2-27 |
| מארז | IP68 (קצה החיישן, מארז מפלדת אל-חלד) |
| ממדים | קצה החיישן: קוטר 8 מ"מ אורך כולל: כ-50 מ"מ (מארז ללא ברגים) + אורך כבל (5 מטרים) |
| משקל | כ-0.1–0.2 ק"ג (חיישן וכבל 5 מטרים) |
| הרכבה | מארז עם ברגים (M10 x 1); מותקן במארז המכונה או במתקן |
| אישורים | עומד בתקן CE, CSA, ATEX/IECEx אזור 0/1/2 (עם מחסומים מאושרים), אישורי ימי כגון DNV, ABS |
