בנטלי נבדה 1900/25-01-00 מוניטור ציוד למטרות כלליות
בנטלי נבדה 1900/25-01-00 מוניטור ציוד למטרות כלליות
Manufacturer: Bently Nevada
Product No.: 1900/25-01-00
Condition:1000 במלאי
Product Type: מוניטורים לרעידות
Product Origin: 001900250100
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
- תמיכה 24/7
- החזרות תוך 30 יום
- משלוח מהיר

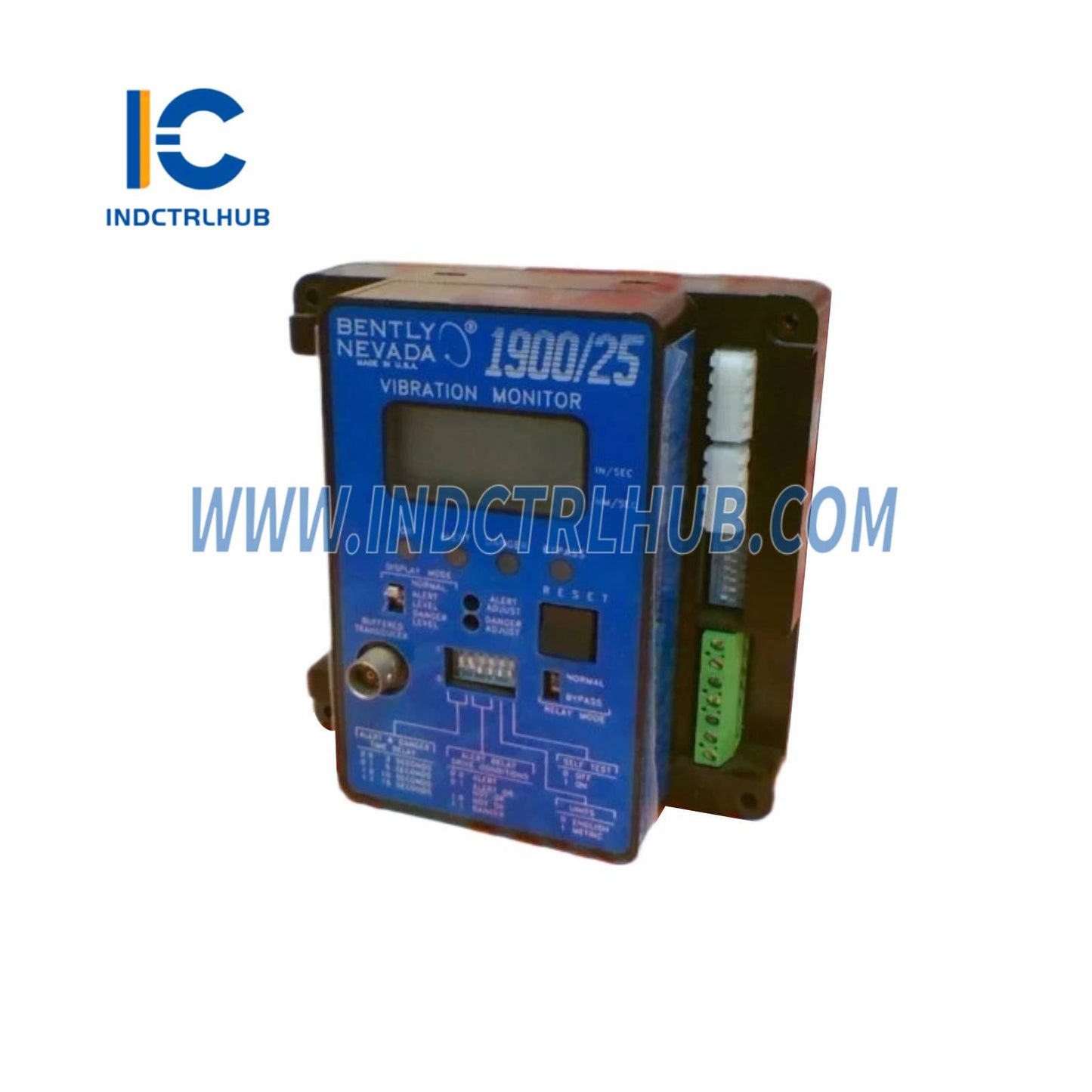

Bently Nevada 1900/25-01-00 מוניטור ציוד למטרות כלליות
ה-Bently Nevada 1900/25-01-00 הוא מוניטור ציוד למטרות כלליות רב-תכליתי, המיועד לניטור רציף של רטט ומצב במכונות תעשייתיות. מוניטור אמין זה מספק נתוני בריאות מכונה בזמן אמת עבור משאבות, מאווררים, מנועים ומדחסים, ומאפשר תוכניות תחזוקה חזויות שמפחיתות השבתות בלתי מתוכננות ומאריכות את חיי הציוד.
תכונות עיקריות
- ✅ ניטור רב-ערוצי – ניטור נקודות מדידה מרובות בו-זמנית
- ✅ קלט אוניברסלי – תואם למדדי תאוצה, חיישני קירבה וחיישני מהירות
- ✅ אזעקות מתוכנתות – נקודות התראה וסכנה ניתנות לתכנות להגנת מכונות
- ✅ פלט 4-20mA – פלט אנלוגי סטנדרטי לתעשייה לאינטגרציה עם DCS/PLC
- ✅ הגדרה קלה – הגדרה ידידותית למשתמש לפריסה מהירה
- ✅ עיצוב קומפקטי – התקנה חוסכת מקום על מסילת DIN או לוח
מפרטים טכניים
| מספר חלק | 1900/25-01-00 |
| סוג מוצר | מוניטור ציוד למטרות כלליות |
| ערוצים | יכולת ניטור רב-ערוצית |
| סוגי קלט | מדדי תאוצה, חיישני קירבה, חיישני מהירות |
| אות פלט | 4-20mA (מבודד) |
| ריליי אזעקה | רמות התראה וסכנה הניתנות לתכנות |
| אספקת חשמל | 24V DC (טווח 18-30V) |
| טמפרטורת הפעלה | -30°C עד +65°C |
| הרכבה | הרכבה על מסילת DIN או לוח |
| אישורים | CE, UL, CSA |
| משקל | 0.2 ק"ג |
יישומים תעשייתיים
משאבות ומאווררים
נטרו רטט במשאבות תהליך, מאווררי מגדלי קירור ומאווררי דראפט אינדוקציה. גילוי מוקדם של בלאי מיסבים, חוסר איזון וסטייה מיישור מונע כשלי אסון.
מנועים חשמליים
עקבו אחר רטט ומצב מיסבים במנועים מ-1 HP עד 500 HP. הפחיתו כשלי מנועים והאריכו את חיי המיסבים באמצעות תחזוקה מבוססת מצב.
מדחסים
מדדו רטט במדחסים רסיפרוקטים וברגים. גלו כשלי שסתומים, בלאי מיסבים ובעיות יסוד לפני שיגרמו להפסקות עבודה.
תיבות הילוכים & מסועים
נטרו רטט בתיבת הילוכים ומצב מיסב במערכות טיפול בחומרים. מנעו הפסקות ייצור במתקני ייצור.
אינטגרציית מערכת
חיישנים תואמים
- מדדי תאוצה: חיישני רטט למטרות כלליות (100 mV/g טיפוסי)
- חיישני קירבה: חיישני זרם אדדי להסטת ציר
- חיישני מהירות: טרנסדוסרים סייסמיים למהירות
חיבורי יציאה
- יציאה אנלוגית: 4-20mA ל-DCS, PLC או מערכות SCADA
- יציאות ריליי: מגעי אזעקה להודעה מקומית או כיבוי
- תקשורת דיגיטלית: Modbus RTU (אופציונלי)
התקנה ותצורה
אפשרויות הרכבה
- הרכבה על מסילת DIN – הצמד את המודול למסילת DIN סטנדרטית 35 מ"מ בארון הבקרה
- הרכבה על לוח – השתמש במתלי הרכבה להתקנה ישירה על הלוח
שלבי תצורה
- חבר חיישנים לטרמינלים קלט (שמור על קוטביות)
- הגדר סוג חיישן באמצעות מתגי DIP או תצורת תוכנה
- תכנת נקודות הגדרת אזעקה (רמות התראה וסכנה)
- חבר יציאת 4-20mA לקלט אנלוגי של DCS/PLC
- חבר מגעי ריליי למערכת אזעקה או למעגל כיבוי מכונה
- הפעל מתח 24V DC ואמת נוריות LED
- כייל באמצעות מקור רטט ידוע או גנרטור אותות
תצורת אזעקה
מערכת אזעקה דו-שלבית
- רמת התראה: אזהרה מוקדמת על רטט מוגבר (בדרך כלל 70% מרמת ההפעלה)
- רמת סכנה: אזעקה קריטית מפעילה כיבוי מכונה או פעולה תחזוקתית
נקודות הגדרה טיפוסיות (ISO 10816)
| סוג מכונה | אזהרה (מ"מ/שורש ממוצע ריבועי) | סכנה (מ"מ/שורש ממוצע ריבועי) |
|---|---|---|
| מכונות קטנות (<15 kW) | 4.5 | 7.1 |
| מכונות בינוניות (15-75 kW) | 7.1 | 11.2 |
| מכונות גדולות (>75 kW) | 11.2 | 18.0 |
פתרון בעיות
| בעיה | סיבה | פתרון |
|---|---|---|
| אין אות יציאה | החיישן מנותק | בדוק את חיווט החיישן, אמת רציפות |
| קריאות לא יציבות | רעש חשמלי | אמת הארקה, נפרדת מכבלי חשמל |
| ריליי אזעקה תקוע | כשל בריליי | החלף מודול או השתמש ביציאת ריליי חלופית |
| פלט 4-20mA שגוי | סטיית כיול | כייל מחדש באמצעות גנרטור אות |
אחריות לאותנטיות
⚠️ סיכוני מוניטור מזויף
מוניטורים לא מקוריים עלולים לגרום ל:
- ❌ מדידות רטט לא מדויקות שגורמות לפספוס תקלות
- ❌ אזעקות שווא הגורמות לכיבויים מיותרים
- ❌ פעולה לא אמינה ביישומים קריטיים
- ❌ ביטול אחריות ותמיכה
✅ אחריות Industrial Control Hub
- 🔒 100% מקורי Bently Nevada – אריזה אטומה במפעל
- 📜 מעקב מלא – מספרי סידורי ותעודות
- 🌍 מפיץ מורשה – אמת בפתח השותפים של Baker Hughes
- 🛡️ אחריות ל-24 חודשים – אחריות היצרן תקפה ברחבי העולם
תכולת החבילה
- 1× מוניטור ציוד Bently Nevada 1900/25-01-00
- מדריך התקנה ומדריך תצורה
- אביזרי הרכבה (קליפסי מסילת DIN או תושבות לפאנל)
- מחברי בלוק טרמינל
תמיכה טכנית
- 📧 הנדסת יישומים – שלחו לנו מייל לבחירת חיישנים והמלצות על נקודות אזעקה
- 📚 תיעוד – מדריכי התקנה, מדריכי תצורה, נהלי פתרון תקלות
- 🎓 משאבי הדרכה – יסודות ניטור רטט ושיטות עבודה מומלצות
- 🔧 תמיכה בהפעלה – סיוע מרחוק בהגדרה וכיול ראשוניים
- 🔄 החזרות תוך 30 יום – מוניטורים שלא נעשה בהם שימוש באריזה המקורית
שאלות נפוצות
ש: אילו סוגי חיישנים ניתן לחבר למוניטור זה?
ת: ה-1900/25 מקבל מדדי תאוצה, גלאי קרבה וחיישני מהירות. יש לוודא תאימות חיישנים במדריך המוצר.
ש: האם אני יכול להשתמש במוניטור זה להגנת מכונות קריטיות?
ת: זהו מוניטור לשימוש כללי. להגנת מכונות התואמת API 670, השתמש במוניטורים מסדרת 3500.
ש: באיזו תדירות יש לכייל מחדש את המוניטור?
ת: מומלץ לבצע אימות כיול שנתי. כיול מלא כל 3-5 שנים או לאחר החלפת חיישן.
ש: האם אני יכול לנטר מספר מכונות עם מוניטור אחד?
ת: כן, אם למוניטור יש מספר ערוצים. כל ערוץ יכול לנטר מכונה או נקודת מדידה שונה.
