Product Description

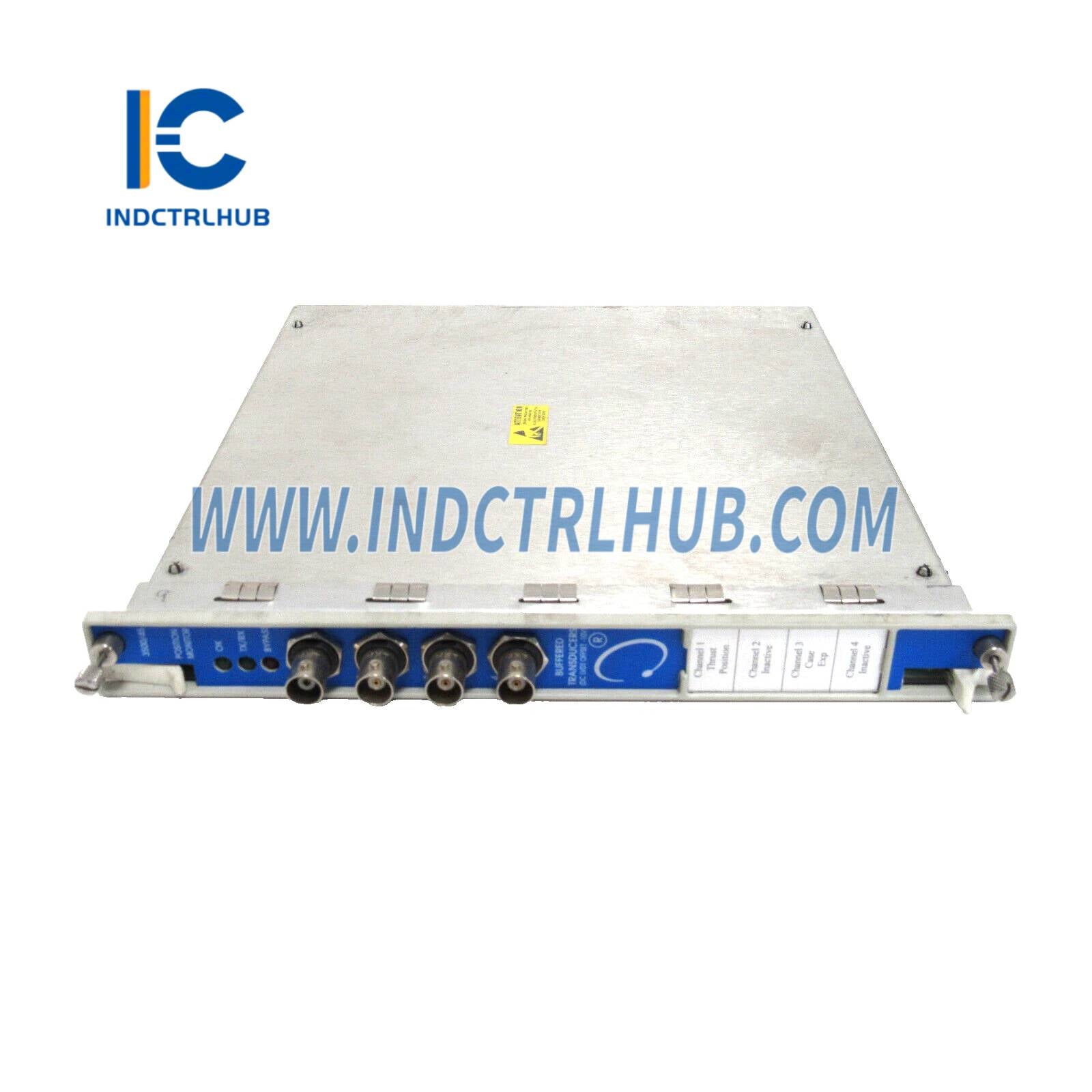

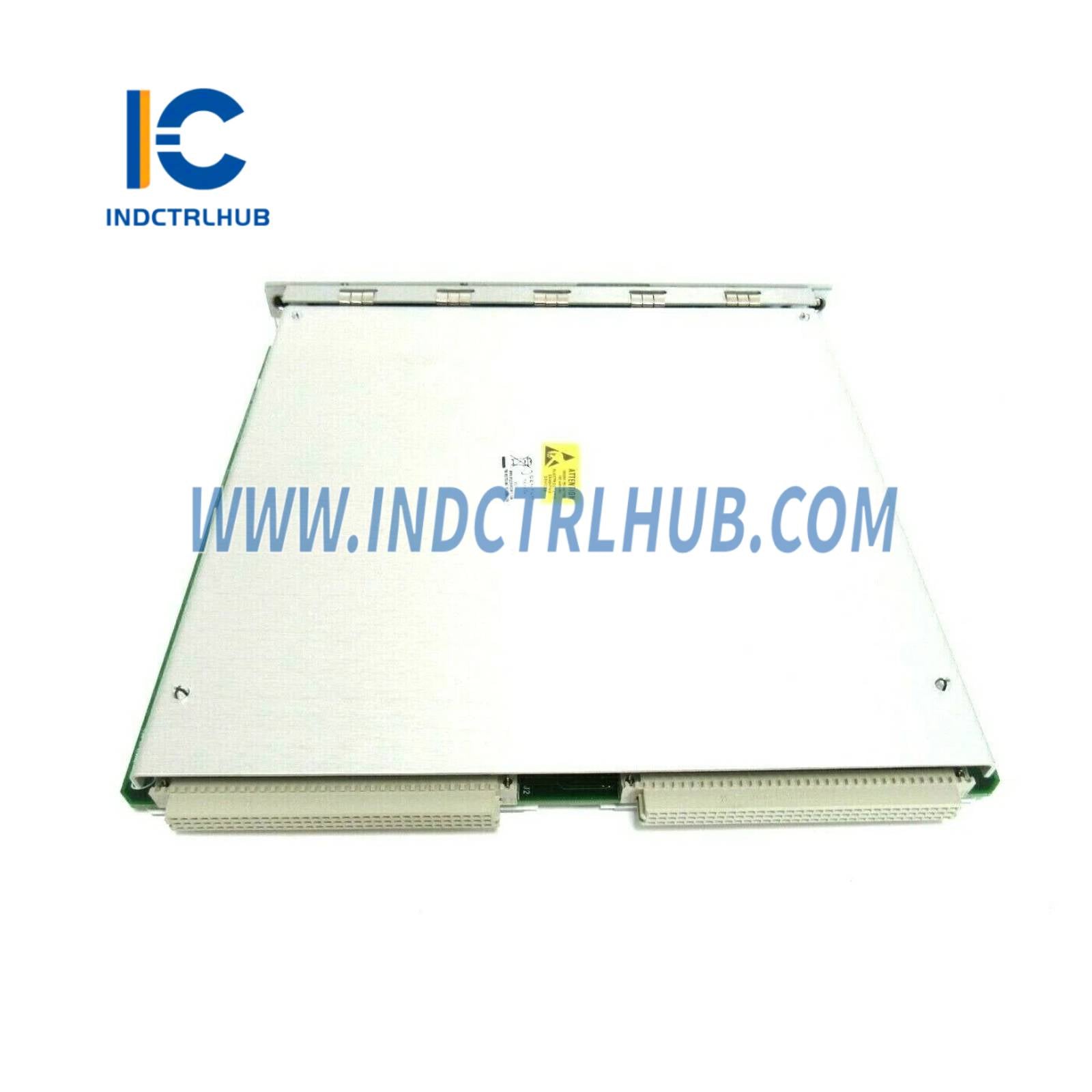

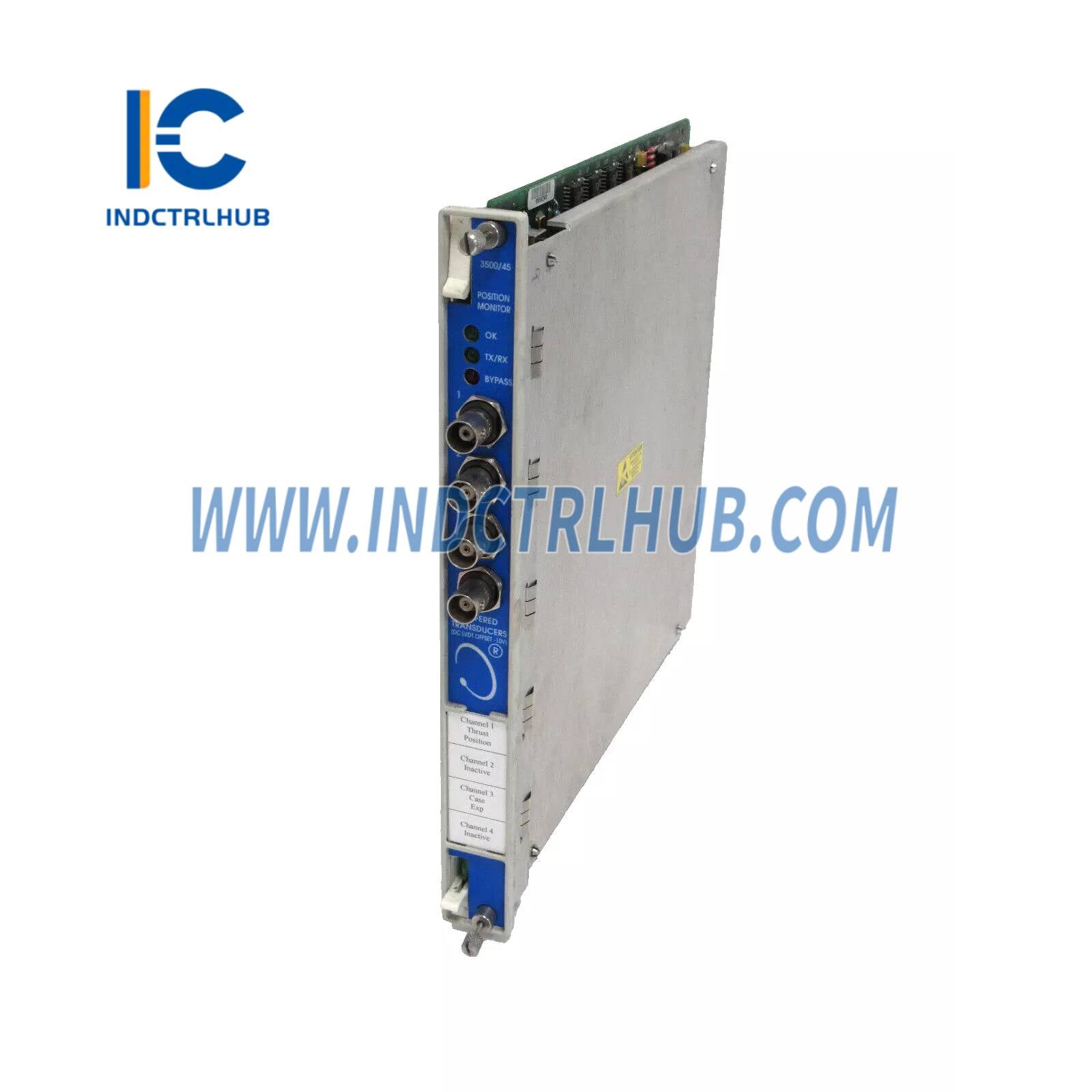

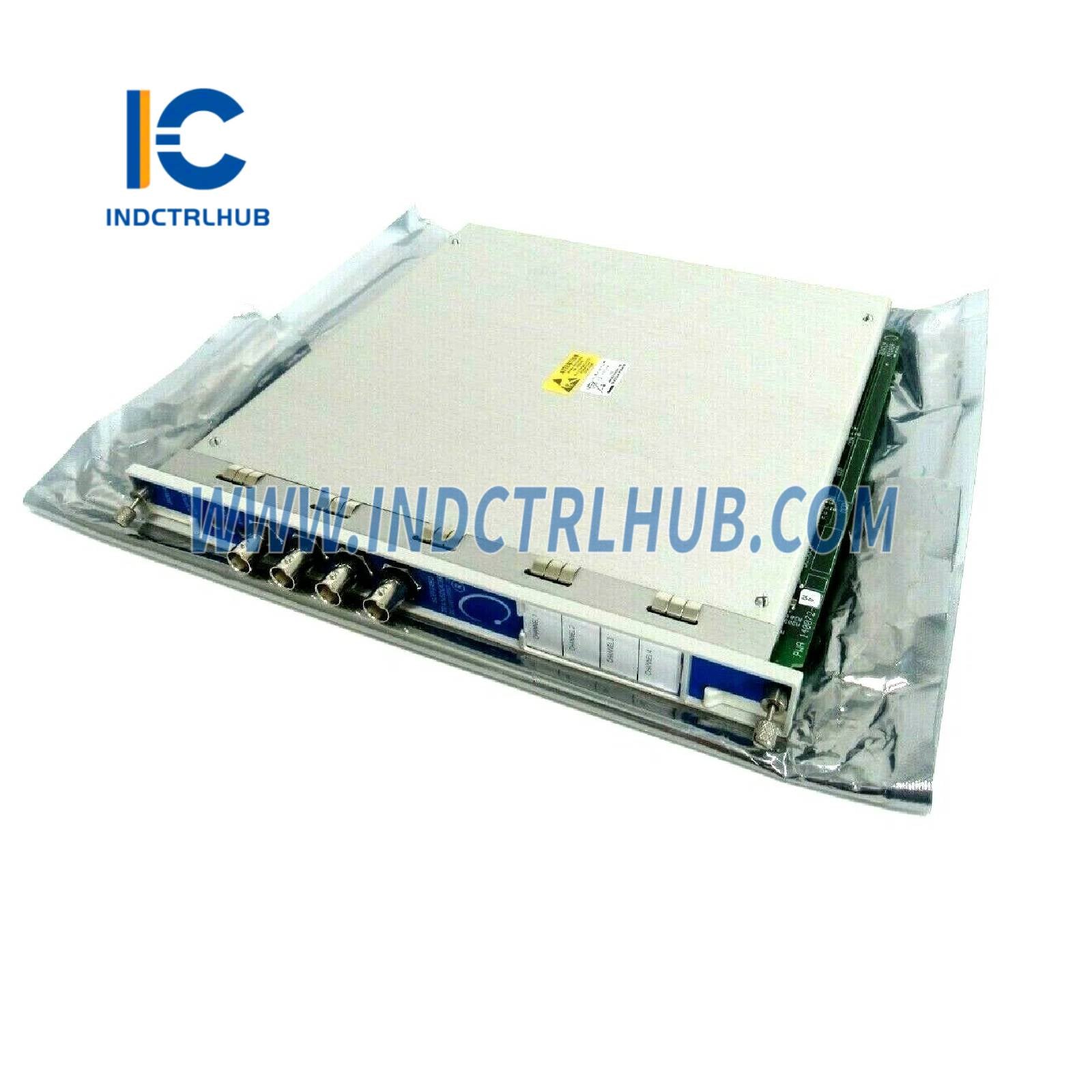

מודול ממשק נתונים זמניים Bently Nevada 140072-04 3500/22M
סקירת מוצר
- ה-Bently Nevada 140072-04 הוא מודול ממשק נתונים זמניים (TDI) 3500/22M שתוכנן לשימוש במערכת הגנת מכונות סדרת 3500 של Bently Nevada. מודול זה משמש כממשק הראשי בין מערכת הניטור 3500 לתוכנת System 1 של Bently Nevada
מפרטים טכניים
- ל-140072-04 יש את המפרטים הבאים
| מפרט | פרטים |
|---|---|
| יצרן | Bently Nevada (עסק של Baker Hughes) |
| סדרה | סדרת 3500 |

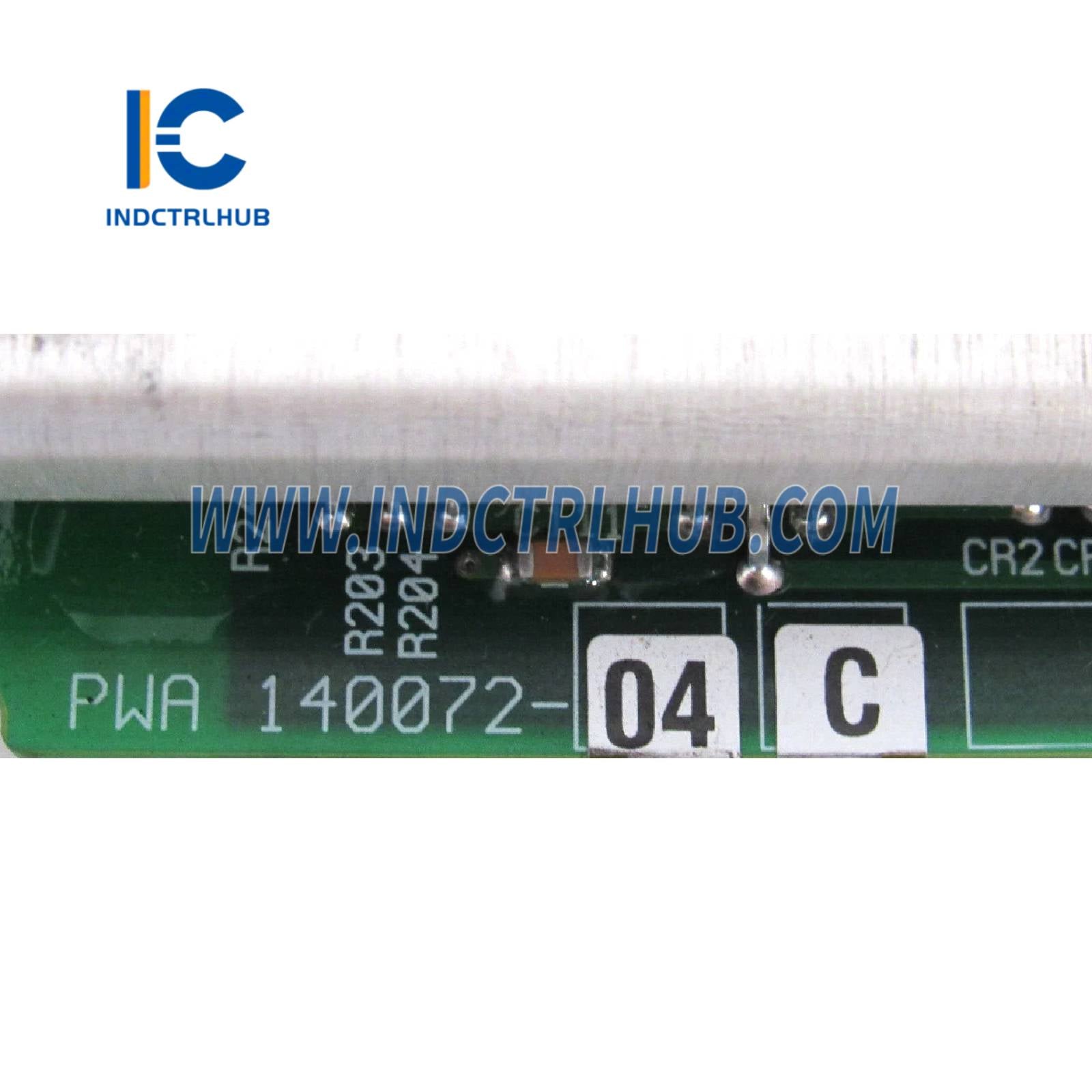

| מספר דגם/חלק | 140072-04 |
| סוג דגם | מודול ממשק נתונים זמניים (TDI) 3500/22M |
| תיאור | ממשק מערכת ניטור 3500 עם תוכנת System 1 לאיסוף וניתוח נתונים |
| פונקציה | אוסף נתונים במצב יציב וזמניים, ממשק עם מודולי ניטור, ומתקשר עם System 1 |
| מעבד | מבוסס מיקרו-מעבד (ארכיטקטורה ספציפית לא מפורסמת) |
| זיכרון | פלאש: 8–16 MB (לקושחה וקונפיגורציה) RAM: 4–8 MB (לנתוני ריצה) מאגר נתונים: עד 1 GB (לאחסון נתונים זמניים) |
| תצוגה | נורות LED למצב, תקשורת ותקלות; ללא תצוגה פנימית |
| קלטים | ממשק עם מודולי מדף 3500 (למשל, 3500/42M, 3500/32) דרך לוח אחורי פנימי קלט Keyphasor אחד (לרפרנס פאזה, דרך מדף 3500) |
| פלטים | פלט נתונים לתוכנת System 1 דרך יציאות תקשורת פלטי ריליי (דרך מודולי ריליי 3500/32 או 3500/33, אם מוגדר) |
| ממשקי תקשורת | יציאת Ethernet אחת (10/100Base-T, RJ45, לחיבור ל-System 1) יציאת סריאל אחת (RS-232/RS-422, לקונפיגורציה או מערכות ישנות) תקשורת לוח אחורי ייחודית של מדף 3500 (לנתוני מודול) |
| פרוטוקולים נתמכים | Modbus RTU (דרך סריאל), Modbus TCP (דרך Ethernet), פרוטוקול ייחודי של Bently Nevada |
| סוגי נתונים | מצב יציב (רטט, טמפרטורה, מיקום) זמניים (הפעלה/כיבוי, נתונים דינמיים ברזולוציה גבוהה) נתוני צורה גלית וספקטרליים |
| קצב דגימה | עד 102.4 kHz (לנתונים זמניים, תלוי בקונפיגורציה) |
| רזרבה | ללא רזרבה (רזרבה אופציונלית ב-TDI במבני TMR) |
| אבחון | בדיקה עצמית, זיהוי תקלות, רישום אירועים (עד 1,000 אירועים), נורות מצב, אבחון תקשורת |
| תאימות | מודולי סדרת Bently Nevada 3500 (למשל, 3500/15, 3500/42M, 3500/50), תוכנת System 1, מודולי Keyphasor; משתלב עם SCADA/DCS דרך Modbus; תומך בחיישני Bently Nevada (למשל, 3300 XL, Velomitor) |
| אספקת חשמל | מסופק דרך מודול כוח מדף 3500 (למשל, 3500/15, 175–300 VDC פנימי) |
| צריכת חשמל | כ-7–10 וואט |
| מפרטי סביבה | טמפרטורת הפעלה: -30°C עד +65°C (-22°F עד +149°F) טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F) לחות יחסית: 5% עד 95% ללא עיבוי רטט: תואם IEC 60068-2-6 זעזוע: תואם IEC 60068-2-27 |
| מארז | IP20 (מונח במדף 3500; דורש מארז לסביבות קשות) |
| ממדים | כ-241 מ"מ (גובה) x 25 מ"מ (רוחב) x 241 מ"מ (עומק) (חריץ יחיד במדף 3500) |
| משקל | כ-0.8–1 ק"ג |
| הרכבה | מחובר למדף סדרת 3500 (חריץ ספציפי, בדרך כלל חריץ 1) |
| אישורים | CE, UL, CSA, ATEX/IECEx אזור 2 (תלוי בקונפיגורציה), אישורי ימי (למשל, DNV, ABS) |
