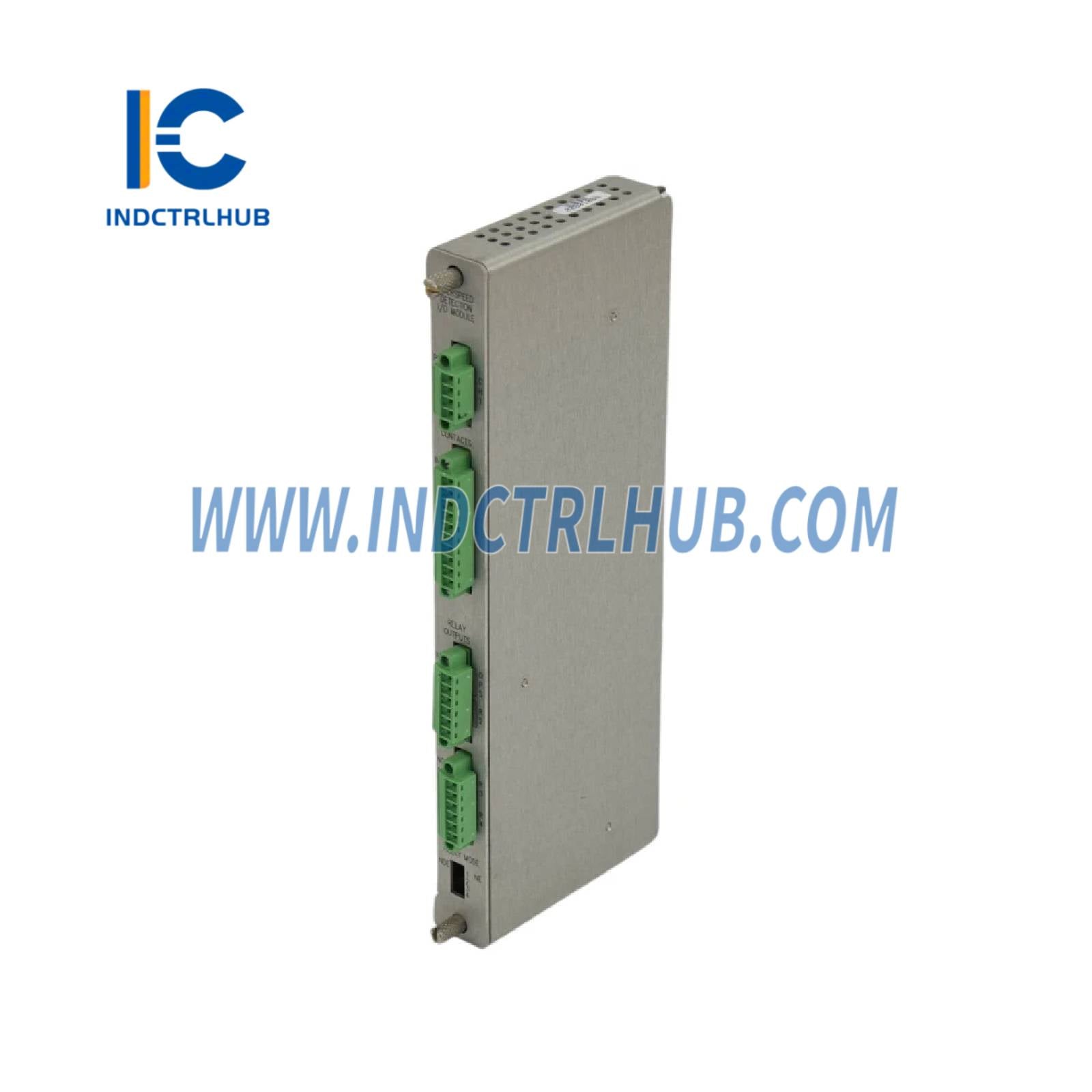

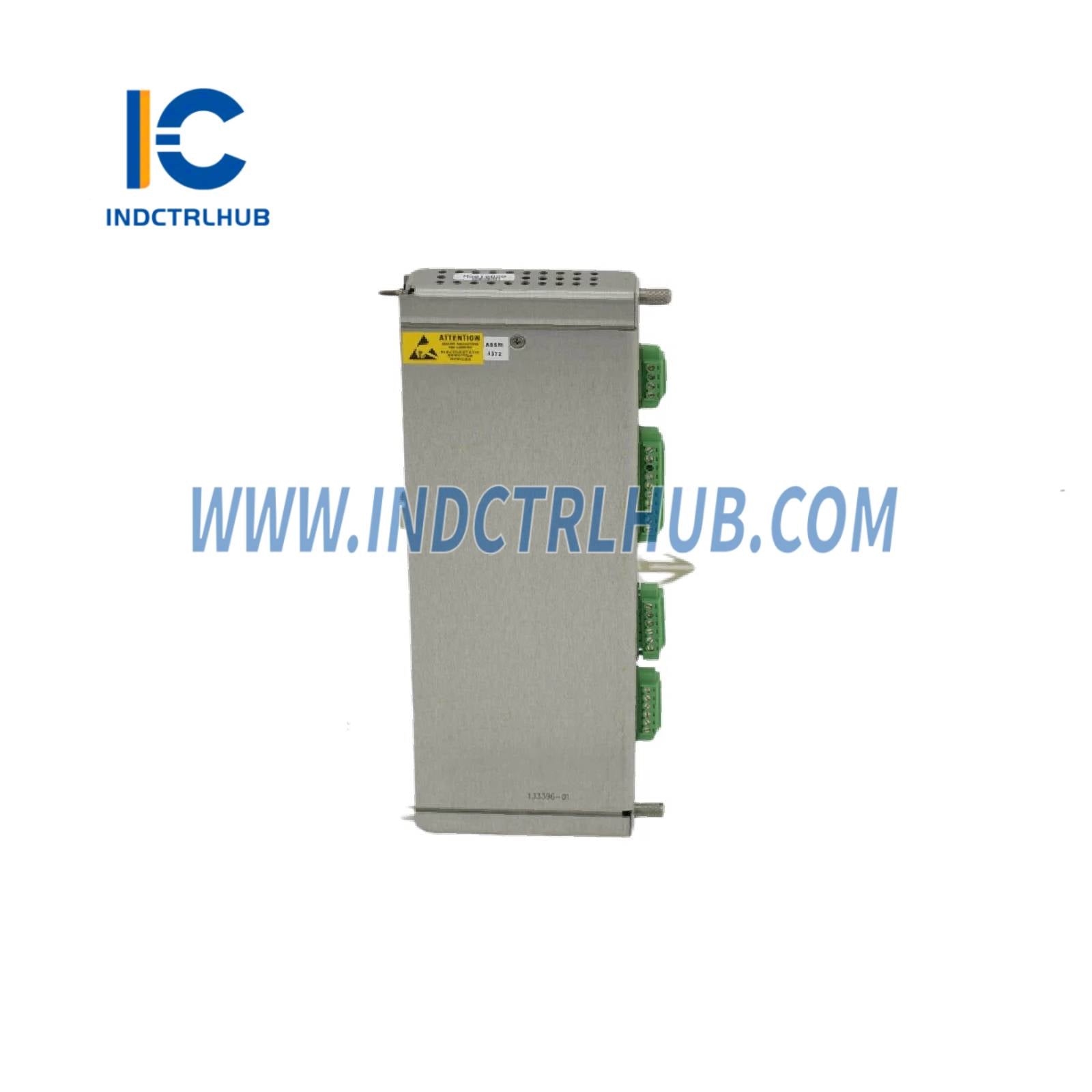

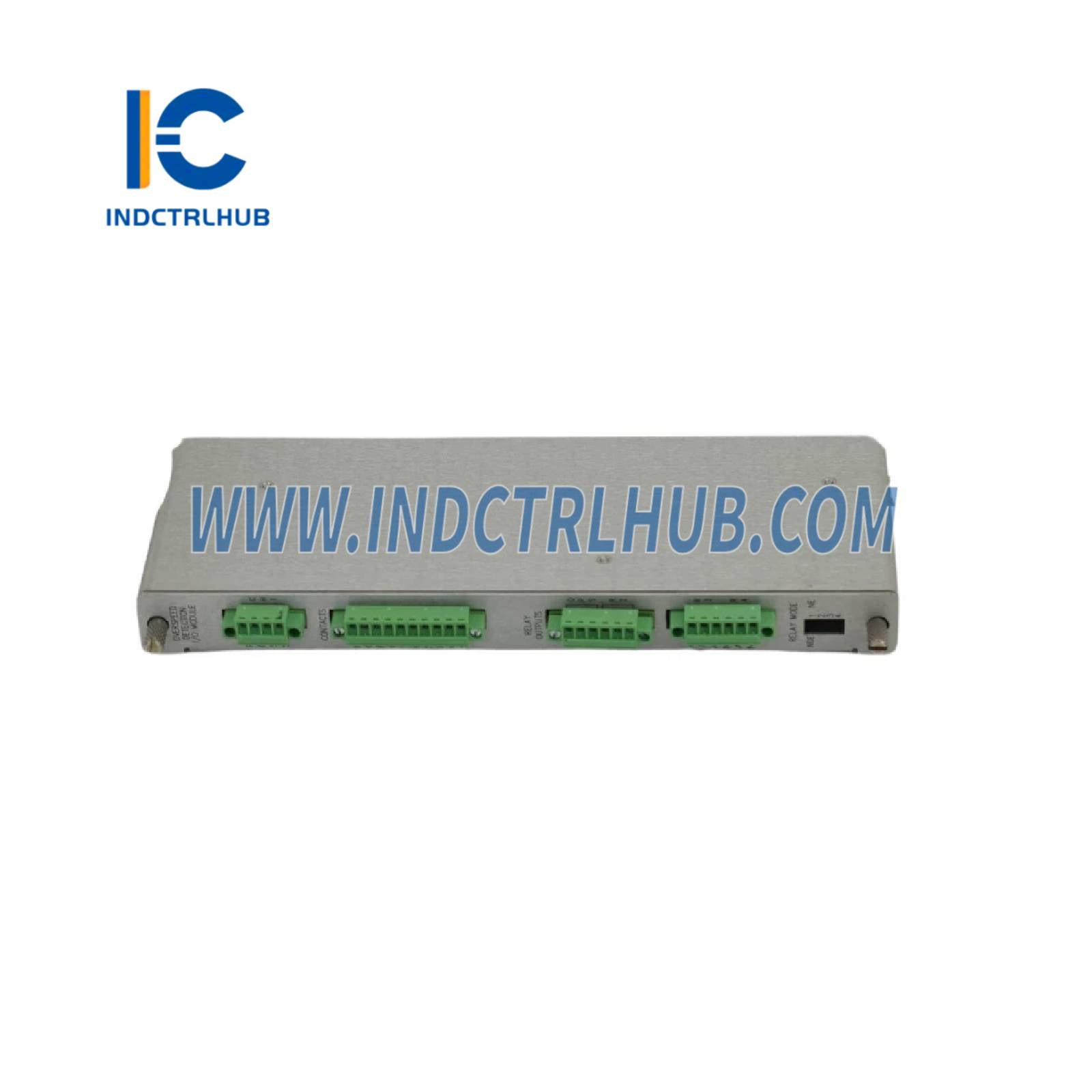

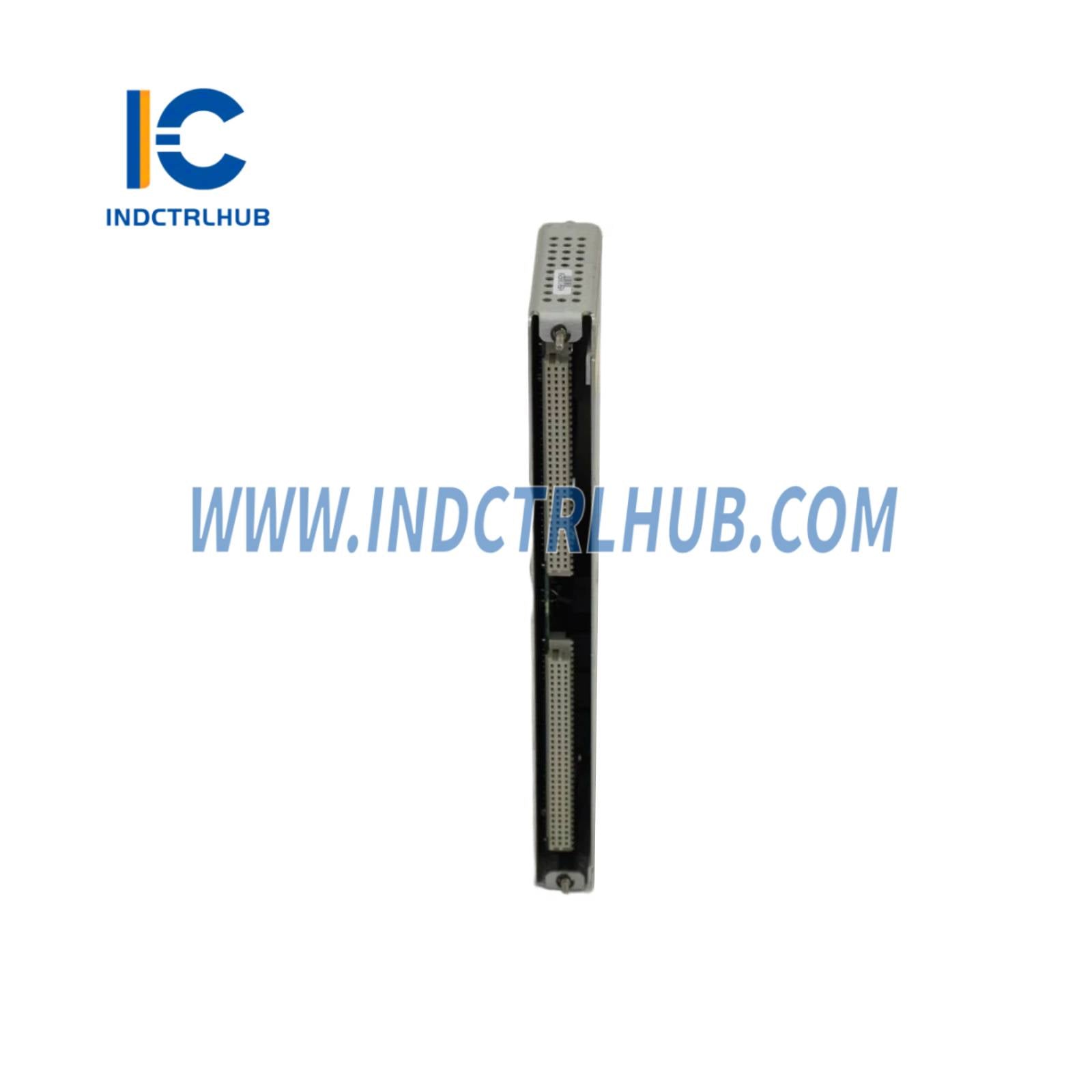

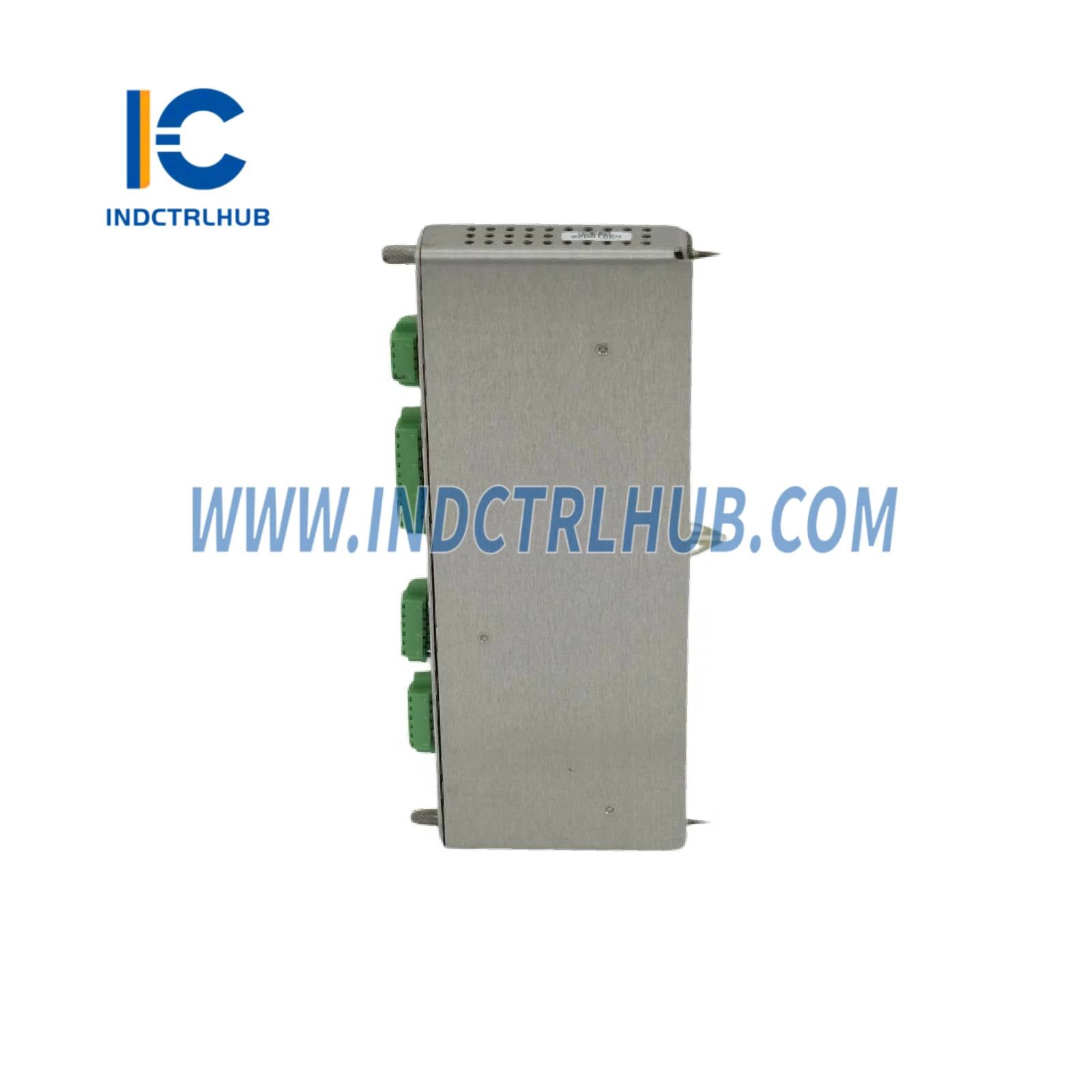

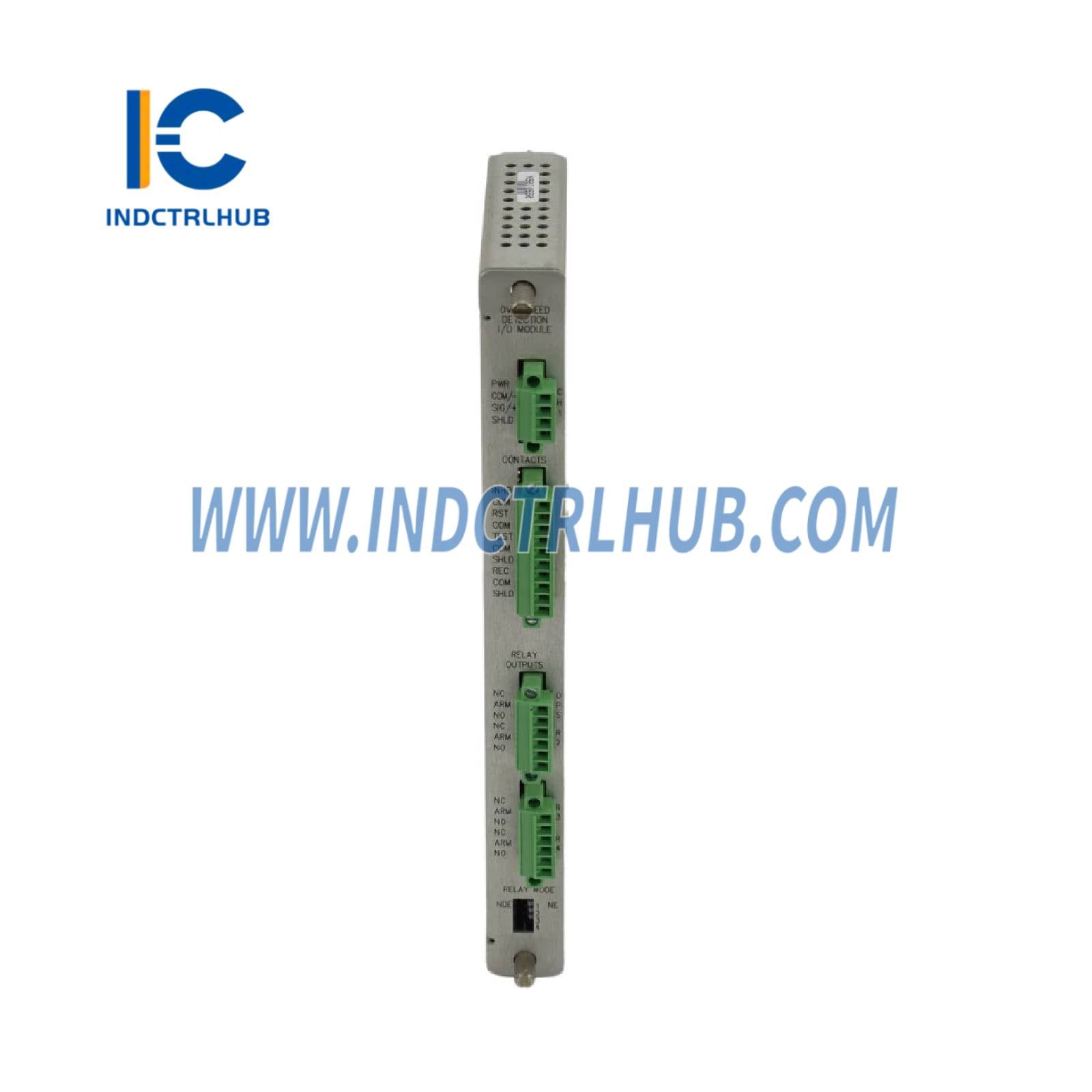

מודול קלט/פלט לזיהוי מהירות יתר Bently Nevada 133396-01
סקירת מוצר
- ה-Bently Nevada 133396-01 הוא מודול קלט/פלט לזיהוי מהירות יתר, המיועד לשימוש עם מערכת ההגנה על מכונות Bently Nevada 3500 Series, במיוחד להגנה קריטית מפני מהירות יתר במכונות מסתובבות כגון טורבינות, מדחסים וגנרטורים בייצור חשמל, נפט וגז, ויישומים תעשייתיים. כחלק ממערכת זיהוי מהירות יתר 3500/53, מודול זה מתחבר לגלאי קרבה או ללקט מגנטי כדי לנטר את מהירות הסיבוב של הציר ולהפעיל כיבויים כאשר מתגלות תנאי מהירות יתר, ומונע כשל קטסטרופלי בציוד.
מפרטים טכניים
| מפרט | פרטים |
|---|---|
| יצרן | Bently Nevada |
| סדרה | סדרת 3500 |

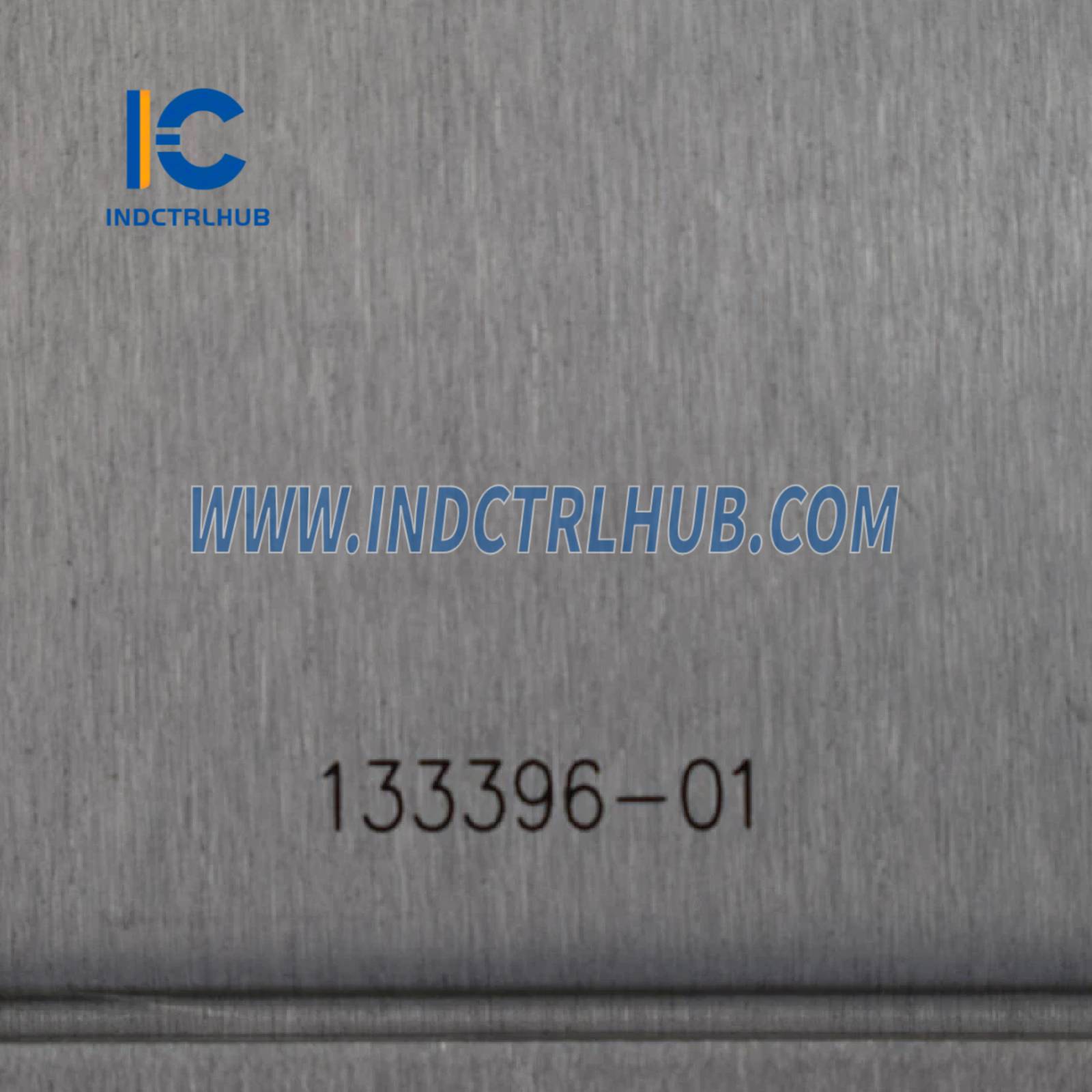

| מספר דגם/חלק | 133396-01 |
| סוג דגם | מודול קלט/פלט לזיהוי מהירות יתר (למערכת זיהוי מהירות יתר 3500/53) |
| פונקציה | מתחבר לחיישני מהירות לניטור מהירות סיבובית ומספק יציאות ריליי להגנה מפני מהירות יתר |
| מעבד | לא רלוונטי (עיבוד אותות מטופל על ידי מודול 3500/53) |
| זיכרון | לא רלוונטי (הגדרות מאוחסנות במודול 3500/53) |
| תצוגה | אין (סטטוס באמצעות נורות LED; הגדרות דרך ממשק מדף 3500 או תוכנה) |
| קלטים | קלט מהירות אחד (תואם לגלאי קרבה או ללקטים מגנטיים, 1–50 קילוהרץ) תומך בחיישני Prox/Velomitor או לקט מגנטי (2-חוטי או 3-חוטי) |
| פלטים | 2 יציאות ריליי (מגע יבש, עד 5 אמפר ב-250 VAC/24 VDC, להפסקה ולהתרעה) יציאת טרנסדוסר מבודדת אחת (לניטור חיצוני) |
| ממשקי תקשורת | מתחבר למודול 3500/53 דרך לוח אחורי של מדף 3500 אין תקשורת חיצונית ישירה (גישה לנתונים דרך תוכנת 3500/01 או System 1) |
| פונקציות הגנה | זיהוי מהירות יתר, התרעה, והפסקה (מוגדר דרך מודול 3500/53) |
| דיוק הפסקה | ±0.1% ממהירות היעד (כאשר משולב עם מודול 3500/53) |
| זמן תגובה | <20 מילישניות (מזיהוי מהירות יתר להפעלת הריליי) |
| רזרבה | לא רזרבי (רזרבה מושגת עם מספר מודולי 3500/53 בתצורת TMR) |
| אבחון | זיהוי תקלות חיישן, אימות אות, נורות סטטוס (OK, TX/RX, התרעה, הפסקה) |
| תאימות | מודול זיהוי מהירות יתר Bently Nevada 3500/53, מדף סדרת 3500, גלאי קרבה (למשל 3300 XL), לקטים מגנטיים; משתלב עם תוכנת Bently Nevada System 1 ו-SCADA דרך 3500/22M TDI |
| אספקת חשמל | מסופק דרך לוח אחורי של מדף 3500 (18–32 VDC, בדרך כלל 24 VDC) |
| צריכת חשמל | כ-5–7 וואט |
| מפרטי סביבה | טמפרטורת הפעלה: -30°C עד +65°C (-22°F עד +149°F) טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F) לחות יחסית: 5% עד 95% ללא עיבוי רעידות: תואם IEC 60068-2-6 זעזועים: תואם IEC 60068-2-27 |
| מארז | IP20 (מונח במדף סדרת 3500) |
| מידות | כ-241 מ"מ (גובה) x 24.4 מ"מ (רוחב) x 242 מ"מ (עומק) |
| משקל | כ-0.8–1 ק"ג |
| הרכבה | מחובר למדף סדרת 3500 (חריץ ספציפי, סמוך למודול 3500/53) |
| אישורים | CE, CSA, ATEX/IECEx אזור 2 (כאשר מותקן במדף מאושר), SIL 2/3 אפשרי (תלוי בהגדרות), אישורים ימיים (למשל DNV, ABS) |
