Product Description
📘 מידע כללי
|
יצרן |
בנטלי נבדה |
|---|---|
|
סדרה |
3500/40M |
|
דגם/מספר חלק |
125808-01 |
|
סוג דגם |

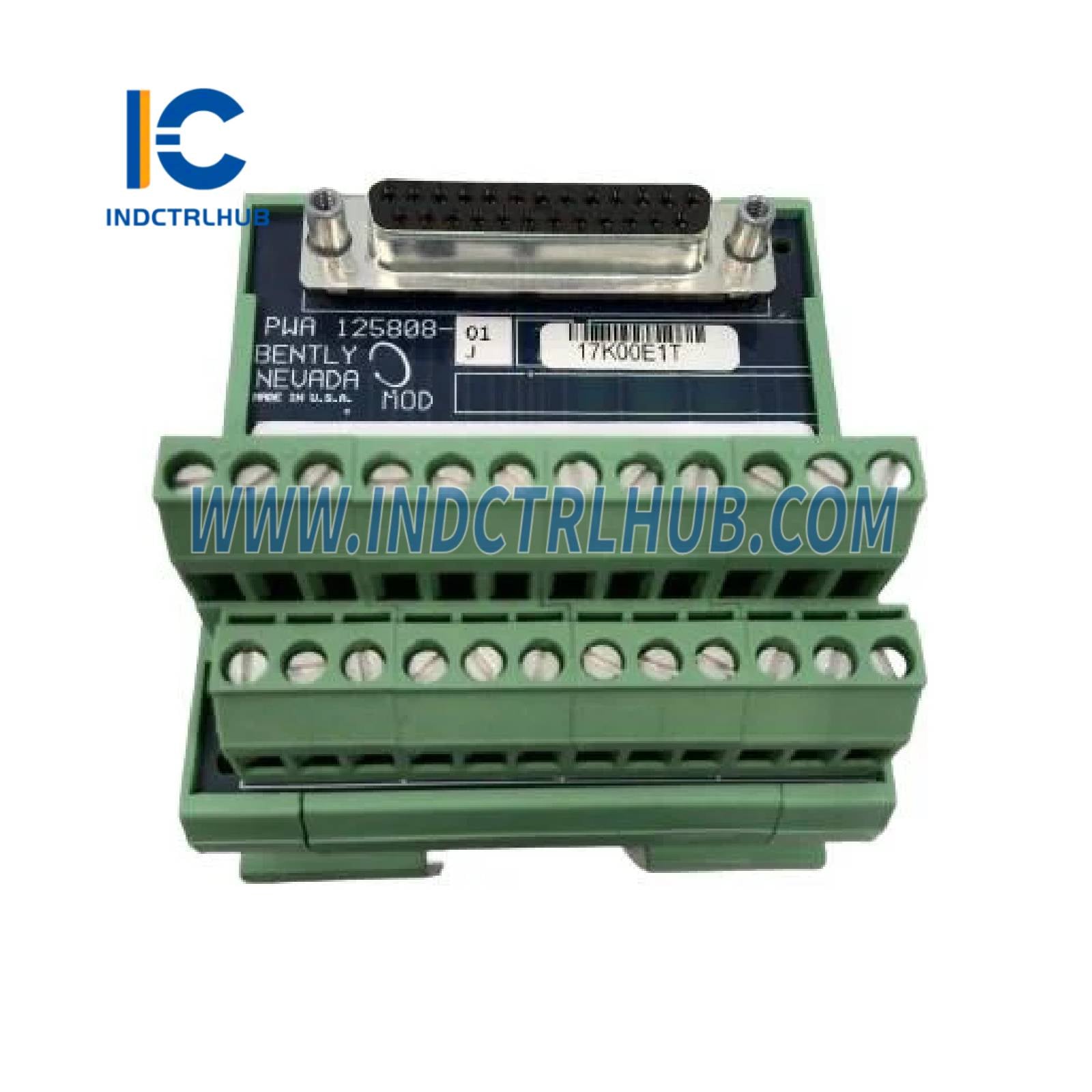

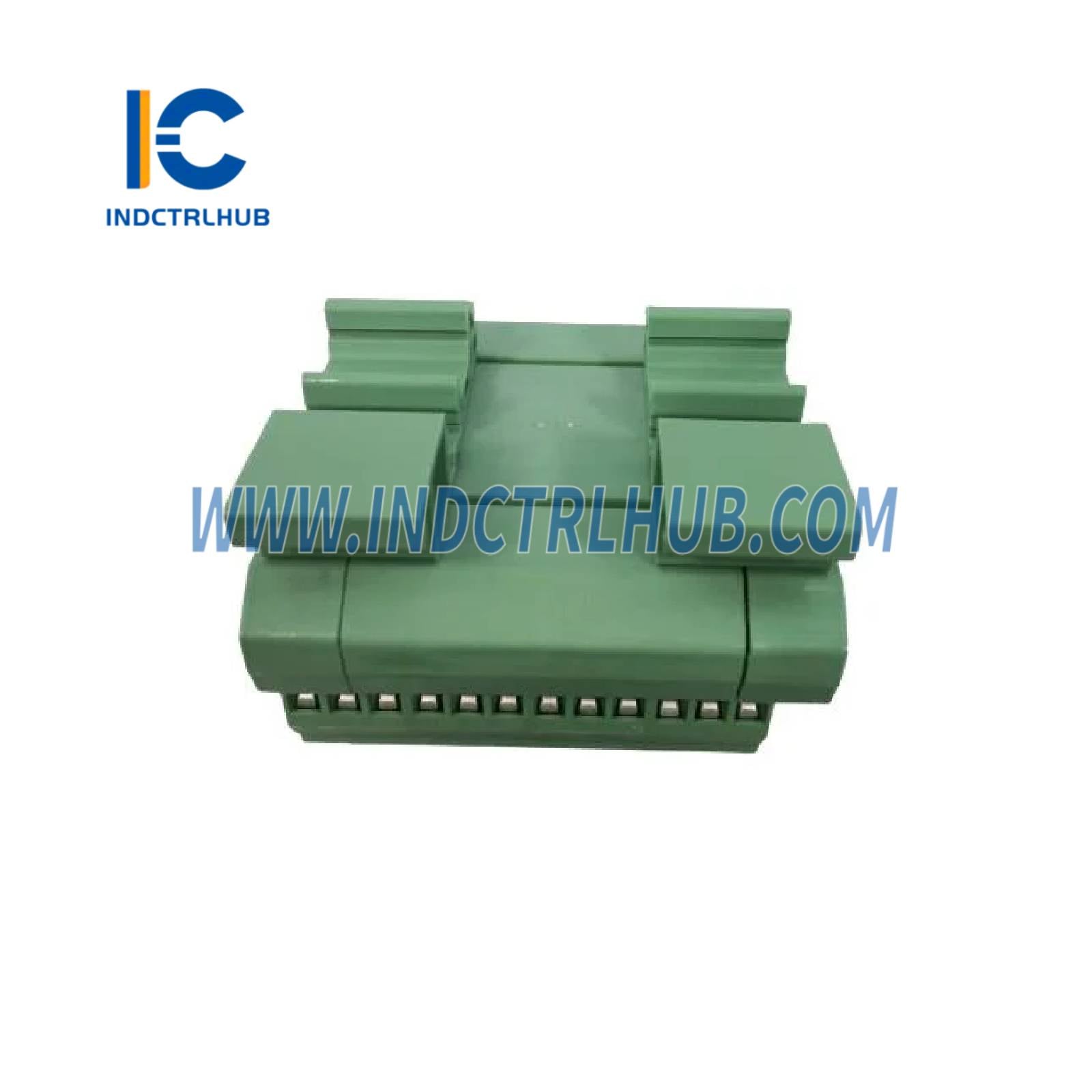

בלוק Proximitor ET (מחברים בסגנון אירופאי) |
🔧 מפרטים טכניים לדגם/מספר חלק:
125808-01
|
קטגוריה |
פרמטר |
|---|---|
|
צריכת חשמל |
7.7 וואט (טיפוסי) |
|
ערוצי קלט |
מקבל 1 עד 4 אותות טרנסדוסר קרבה |
|
התנגדות כניסה |
10 kΩ (קלטי Proximitor ותאוצה) |
|
הספק טרנסדוסר |
–24 VDC |
|
יציאה מבודדת |
1 מחבר קואקסיאלי לכל ערוץ (התנגדות יציאה 550 Ω, מוגן מפני קצר) |
|
רגישות |
- רדיאלי/דחף/אקסצנטריות: 3.94 או 7.87 mV/μm- התרחבות שונה: 0.394 או 0.787 mV/μm- REBAM: 40 או 80 mV/μm |
|
דיוק |
±0.33% טיפוסי, ±1% מקסימום (רוב הפרמטרים), ±5% (Smax), עד ±8.5% (לא 1X >30,000 cpm) |
|
תדר תגובה |
ניתן לתכנות על ידי המשתמש (למשל, 1 הרץ–600 הרץ, 4 הרץ–4000 הרץ, טווחי מסנן REBAM שונים) |
|
מדדי LED |
אישור, TX/RX, עקיפה |
|
נקודות הגדרת אזעקה |
ניתן לכוונון מ-0 עד 100% בקנה מידה מלא (מוגבל על ידי טווח הטרנסדוסר); דיוק של ±0.13% |
|
מגבלות סביבתיות |
תפעול: –30°C עד +65°C (ללא מחסום), 0°C עד +65°C (מחסום)אחסון: –40°C עד +85°Cלחות: 95% ללא עיבוי |
|
גודל פיזי (מסך) |
241.3 × 24.4 × 241.8 מ"מ (9.50 × 0.96 × 9.52 אינץ') |
|
משקל (מסך) |
0.91 ק"ג (2.0 lb) |
|
דרישת חריץ במארז |
חריץ קדמי בגובה מלא אחד (מסך), חריץ אחורי אחד (מודול I/O) |
|
דירוג מחסום |
Vmax (PWR): 26.25V, Imax (PWR): 110.48 mA, Rmin (PWR): 237.6 Ω Vmax (SIG): 13.65V, Imax (SIG): 2.74 mA, Rmin (SIG): 4985 Ω |
