Product Description
פרטי מוצר
- יצרן: ICS TRIPLEX
- מספר דגם/חלק: T8111

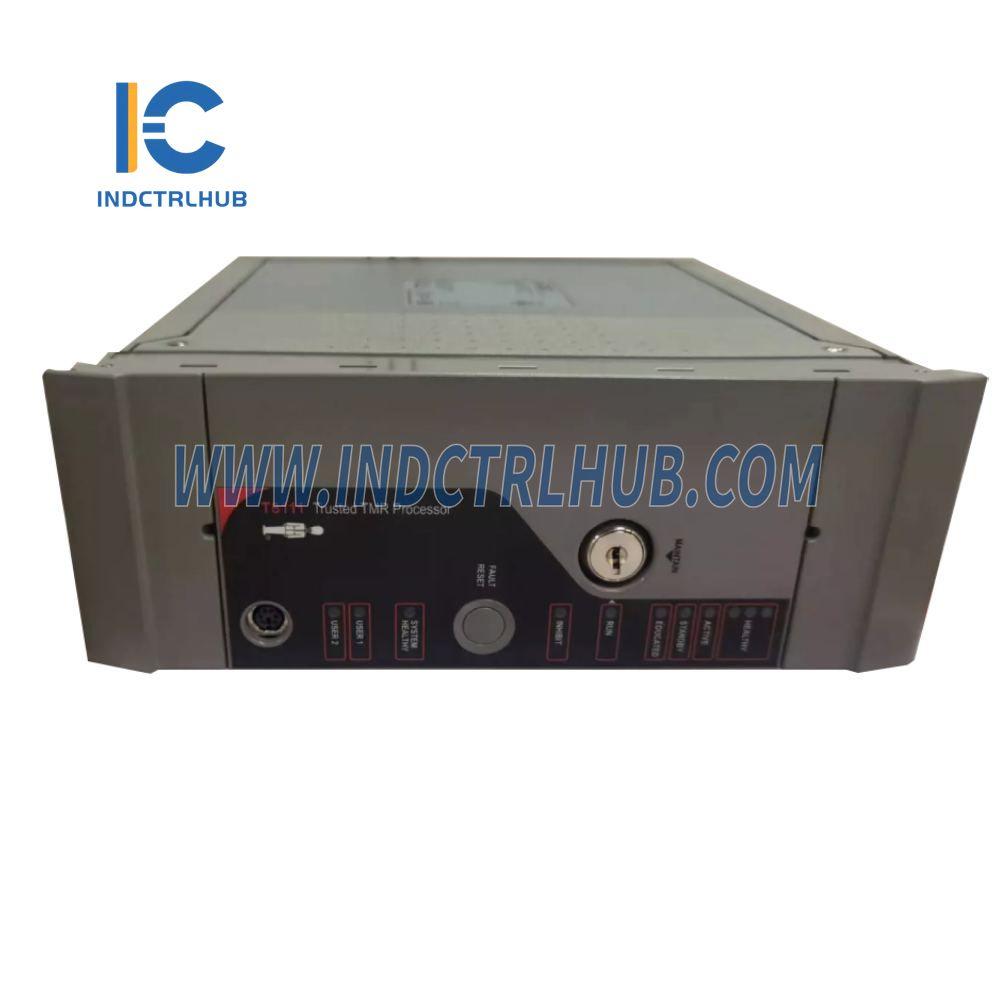

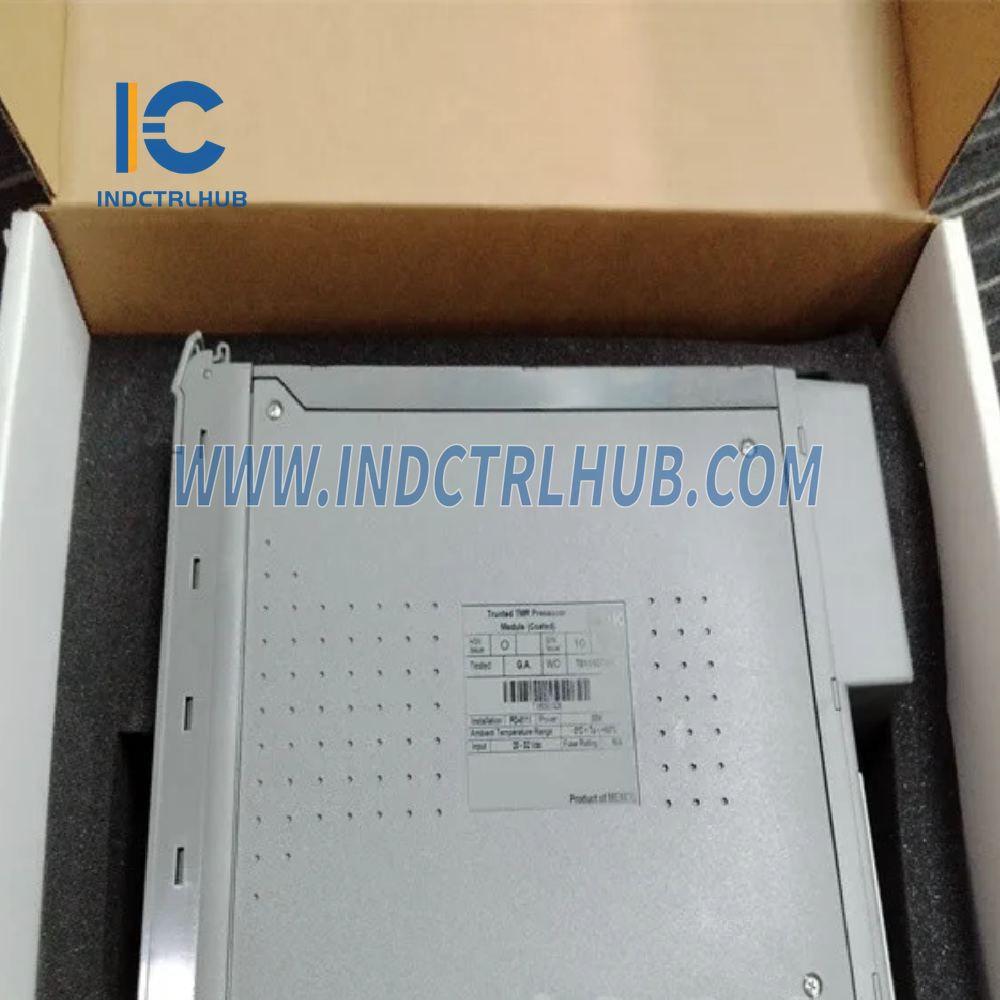

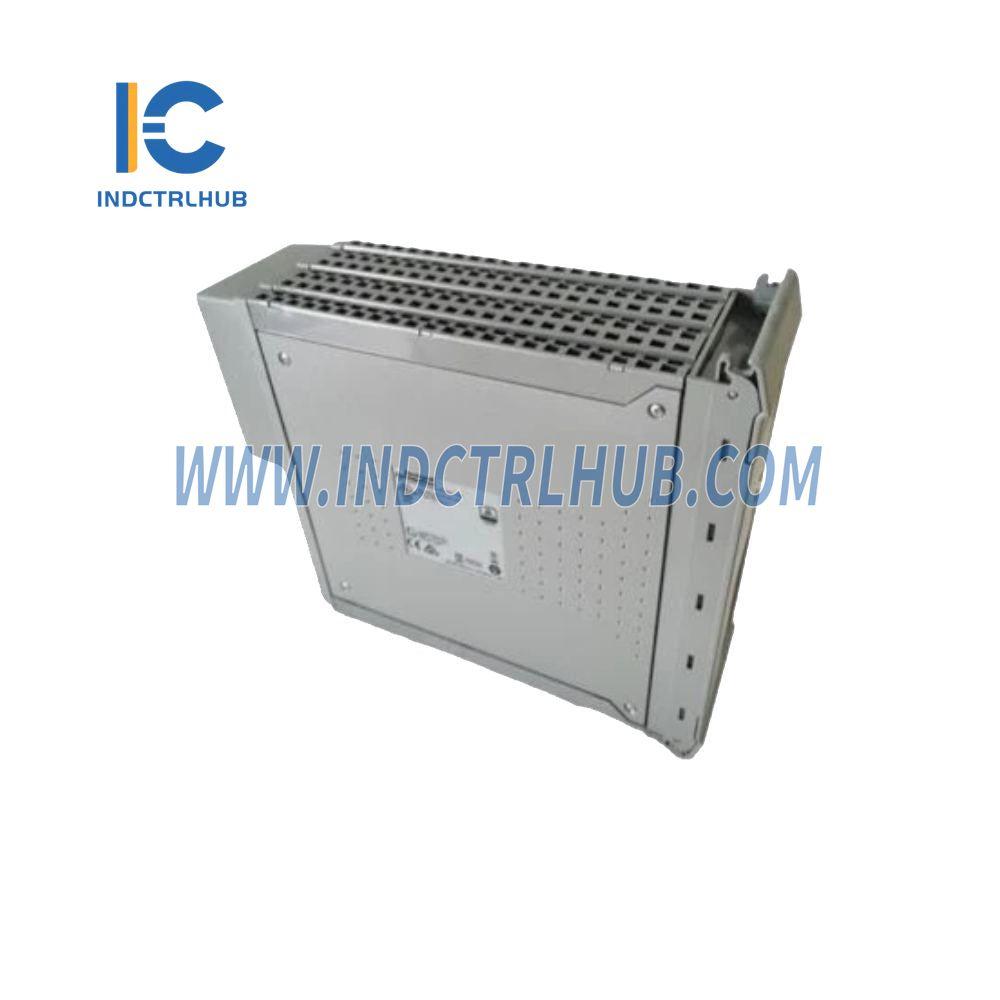

- תיאור: מעבד TMR מהימן
מפרטים
| פריט | תיאור |
|---|---|
| אספקת Backplane (IMB) | 20 Vdc עד 32 Vdc |
| אספקת שדה | לא זמין |
| פיזור הספק | 30 W |
| מיקום מודול | חריץ מעבד T8100 |
| בידוד | |
| אספקת מודול, מודול ליציאת סריאל לאבחון | 50 V בסיסי (רציף) |
| נבדק לפי סוג | 1411 Vdc למשך 60 שניות |
| מודול ל: יציאות סריאל אחוריות, יציאות IRIG ויציאות ממסר | 50 V מחוזק (רציף) |
| נבדק לפי סוג | 2436 Vdc למשך 60 שניות |
| בין: יציאות סריאל אחוריות, יציאות IRIG ויציאות ממסר | 50 V מחוזק (רציף) |
| נבדק לפי סוג | 2436 Vdc למשך 60 שניות |
| היתוך | לא ניתן לתיקון על ידי המשתמש |
| יציאות | |
| יציאות סריאל אחוריות | 3 RS-422/485 |
| יציאת סריאל לאבחון | 1 RS-232 |
| יציאות IRIG-B | 1 IRIG-B002, 1 IRIG-B122 |
| ממסר תקלה | 0.5 A @ 24 Vdc |
| ריליי כשל | 0.5 A @ 24 Vdc |
| קצבי Baud | 9600 baud עד 115200 baud |
| פרוטוקולי תקשורת | Modbus RTU (דרך יציאות סריאל אחוריות, ראה 3.1.8) |
| שעון זמן אמת | זמן שמירת שעון עם המודול כבוי: 8 שעות |
| אחסון משתנים נשמרים | 4 KB בסך הכל (1 בת ל-Boolean, 4 בתים ל-Analogue, 5 בתים ל-Timer) |
| גודל מקסימלי של יישום | 960 KB |
| מאגר SOE | 1000 אירועים |
| טמפרטורת תפעול | 0 °C עד 60 °C (+32 °F עד +140 °F) |
| טמפרטורת אחסון | -25 °C עד 70 °C (-13 °F עד +158 °F) |
| לחות יחסית | 10% – 95%, ללא עיבוי |
| מפרטי סביבה | עיין במסמך 552517 |
ממדים
| פריט | תיאור |
|---|---|
| גובה | 266 מ"מ (10.5 אינץ') |
| רוחב | 93 מ"מ (3.6 in) |
| עומק | 303 מ"מ (12.0 אינץ') |
| משקל | 1.89 ק"ג (4.17 lb) |
