Product Description
סקירת מוצר

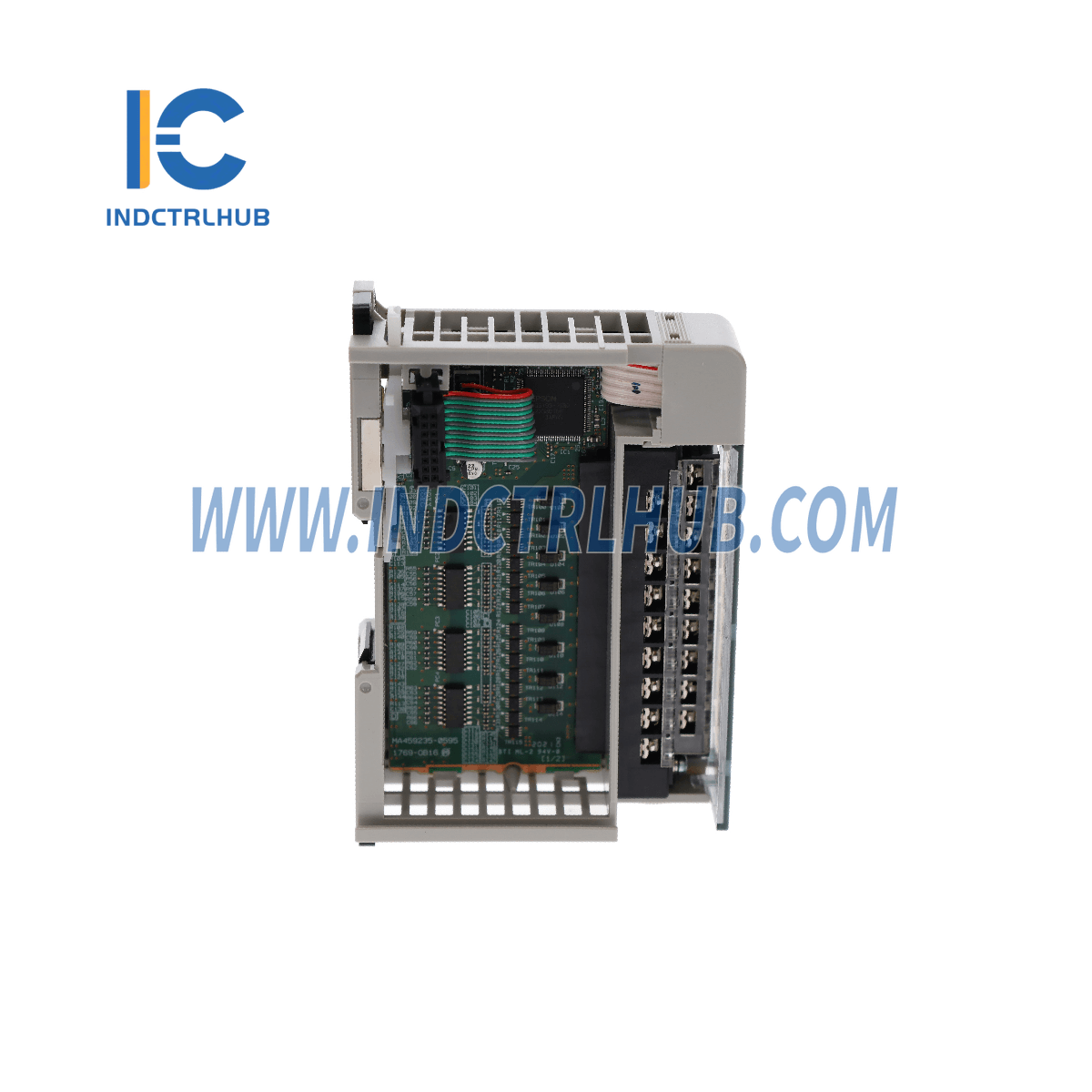

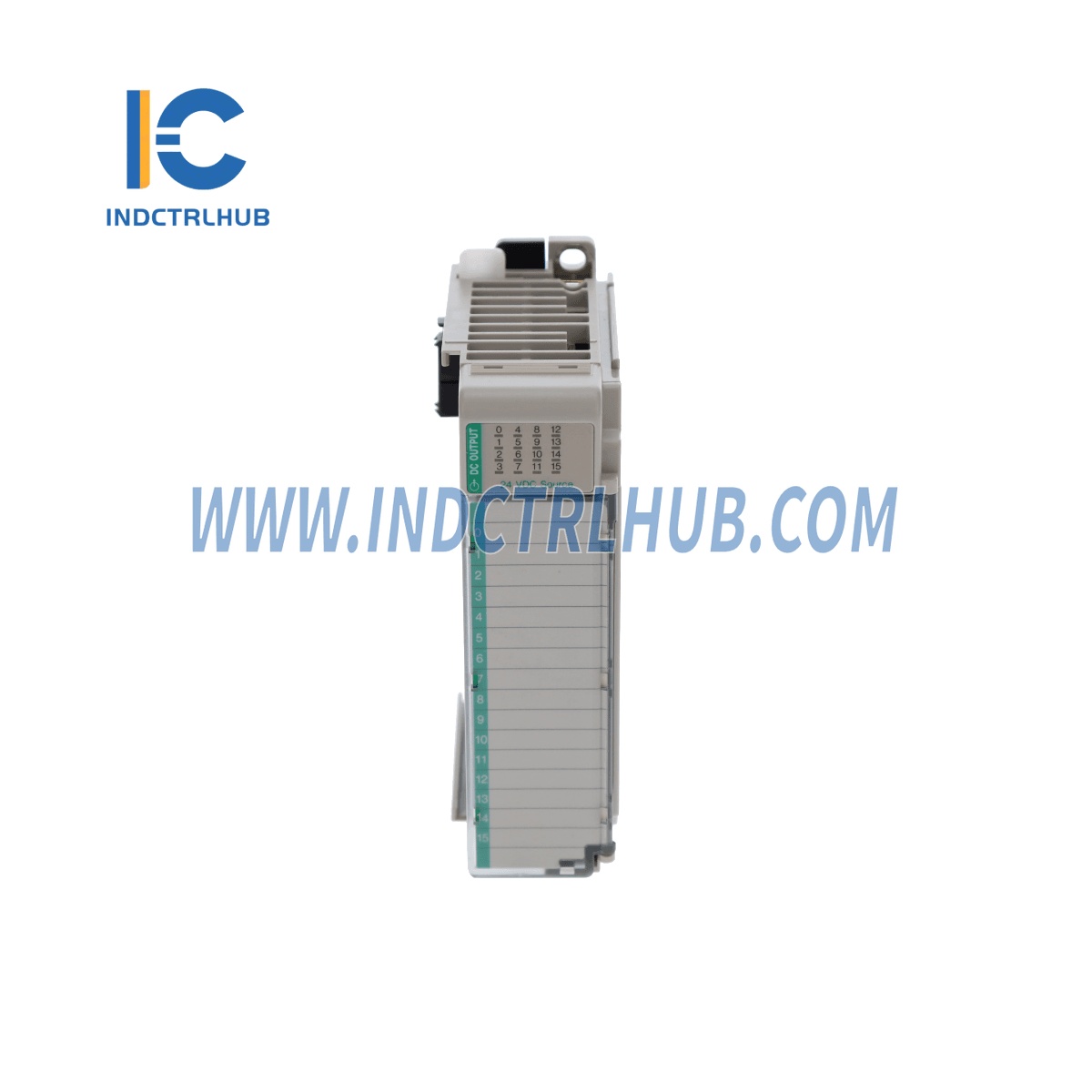

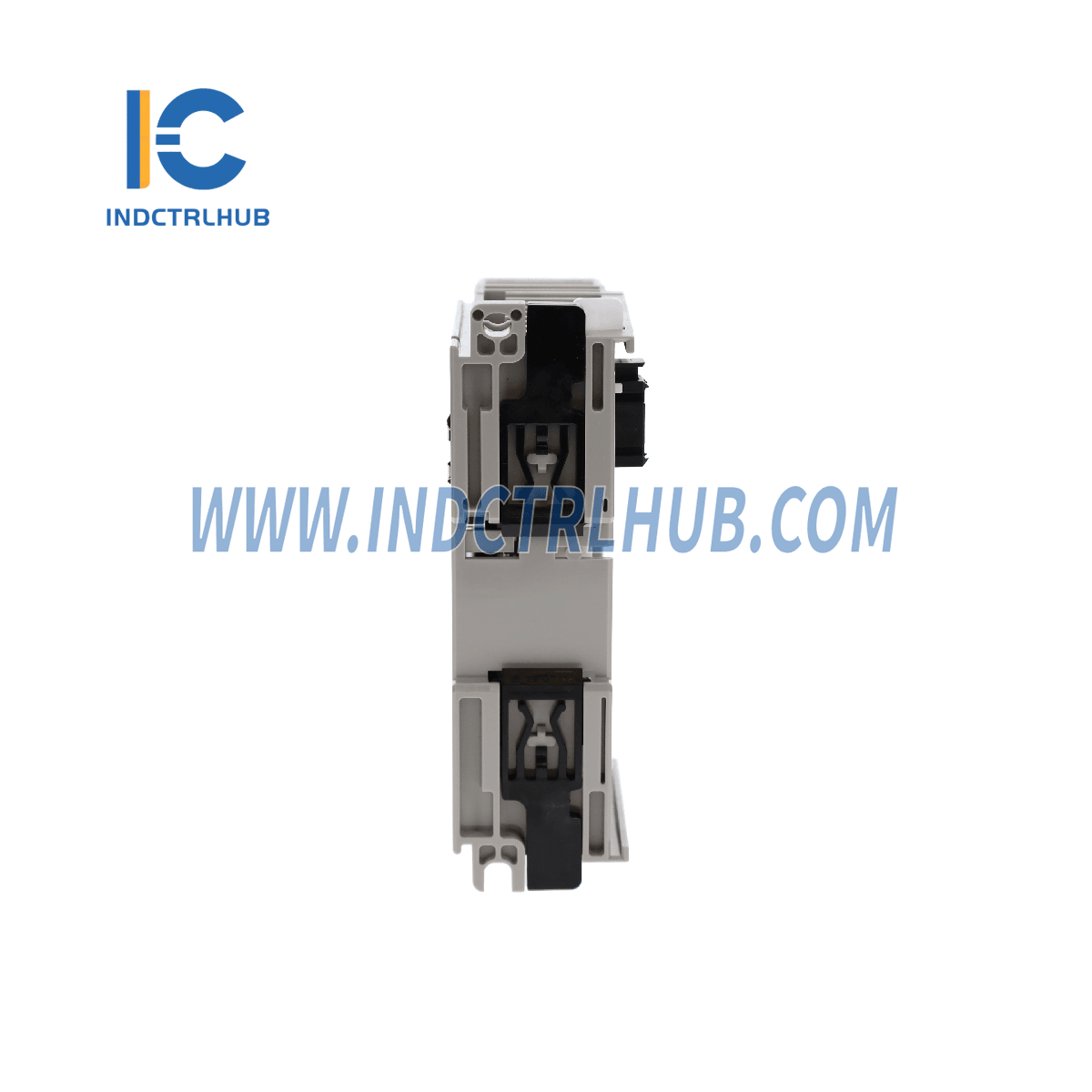

- ה-Allen-Bradley 1769-OB16 הוא מודול פלט דיגיטלי 16 נקודות 24V DC של CompactLogix.
- מאפיין עמידות גבוהה ועמידה בתקנים תעשייתיים מרובים.
- מבטיח ביצועים אמינים בתנאי סביבה שונים.
מפרטים כלליים
מידות ומשקל
-
ממדי מודול:
- 118 מ"מ (גובה) x 87 מ"מ (עומק) x 35 מ"מ (רוחב)
- גובה כולל לשוניות הרכבה: 138 מ"מ
-
ממדי מודול (אינצ'ים):
- 4.65 אינץ' (גובה) x 3.43 אינץ' (עומק) x 1.38 אינץ' (רוחב)
- גובה כולל לשוניות הרכבה: 5.43 אינץ'.
- משקל משלוח משוער: 280 גרם (0.61 ליברות)
תנאי סביבה
- טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F)
- טמפרטורת תפעול: 0°C עד +60°C (32°F עד +140°F)
- לחות תפעולית: 5% עד 95% ללא עיבוי
- גובה תפעולי: עד 2000 מטרים (6561 רגל)
עמידות לרעידות ולהלם
-
עמידות לרעידות:
- תפעול: 10 עד 500 הרץ, 5G, 0.030 אינץ' שיא לשיא
- פעולת ממסר: 2G
-
עמידות לזעזועים:
- תפעול: 30G (מונח על לוח), 20G (מונח על מסילת DIN)
- פעולת ממסר: 7.5G (מונח על לוח), 5G (מונח על מסילת DIN)
- לא פעיל: 40G (מונח על לוח), 30G (מונח על מסילת DIN)
אישורים וציות
-
אישורי סוכנויות:
- מאושר C-UL (תחת CSA C22.2 מס' 142)
- רשום UL 508
- תואם CE ו-C-Tick
-
דירוג סביבה מסוכנת:
- כיתה I, מחלקה 2, קבוצות A, B, C, D (UL 1604, C-UL תחת CSA C22.2 מס' 213)
-
עמידה בתאימות אלקטרומגנטית (EMC):
- פליטות קרינה ומוליכות: EN50081-2 כיתה A
- עמידות לפריקת אלקטרוסטטית (IEC61000-4-2): 4kV מגע, 8kV אוויר, 4kV עקיף
- עמידות קרינה (IEC61000-4-3): 10 V/m, 80 עד 1000 MHz, מודולציית אמפליטודה 80%, נשא ממוקד +900 MHz
- פרץ מהיר (IEC61000-4-4): 2 kV, 5 kHz
- עמידות נגד התפרצות (IEC61000-4-5): 2 kV מצב משותף, 1 kV מצב דיפרנציאלי
- עמידות מוליכה (IEC61000-4-6): 10V, 0.15 עד 80 MHz
מידע טכני
| מפרט | ערך |
|---|---|
| קטגוריית מתח | 24V DC |
| טווח מתח הפעלה | 20.4V DC עד 26.4V DC (פלט מקור) |
| מספר הפלטים | 16 |
| צריכת זרם באוטובוס (מקסימום) | 200 mA ב-5V DC (1.0W) |
| פיזור חום | 2.11W (סה"כ וואטים עם כל הנקודות מופעלות) |
| עיכוב אות (מקסימום) | הפעלה: 0.1 ms, כיבוי: 1.0 ms |
| דליפה במצב OFF (מקסימום) | 1.0 mA ב-26.4V DC |
| זרם במצב ON (מינימום) | 1.0 mA |
| ירידת מתח במצב ON (מקסימום) | 1.0V DC ב-1.0A |
| זרם רציף לכל נקודה (מקסימום) | 0.5A ב-60°C (140°F), 1.0A ב-30°C (86°F) |
| זרם רציף לכל מודול (מקסימום) | 4.0A ב-60°C (140°F), 8.0A ב-30°C (86°F) |
| זרם שיא (מקסימום) | 2.0A (חזרתיות: פעם כל 2 שניות למשך 10 מילישניות) |
| דירוג מרחק ספק כוח | 8 (המודול לא צריך להיות יותר מ-8 מודולים מהספק הכוח.) |
| בידוד נקודת יציאה לאוטובוס | מאומת על ידי 1200V AC למשך 1 שנייה או 1697V DC למשך 1 שנייה, מתח עבודה 75V DC (בידוד מחוזק IEC Class 2) |
| קבוצות מבודדות | קבוצה 1: יציאות 0 עד 15 (מחוברות פנימית למשותף) |
