| יציאות תקשורת |

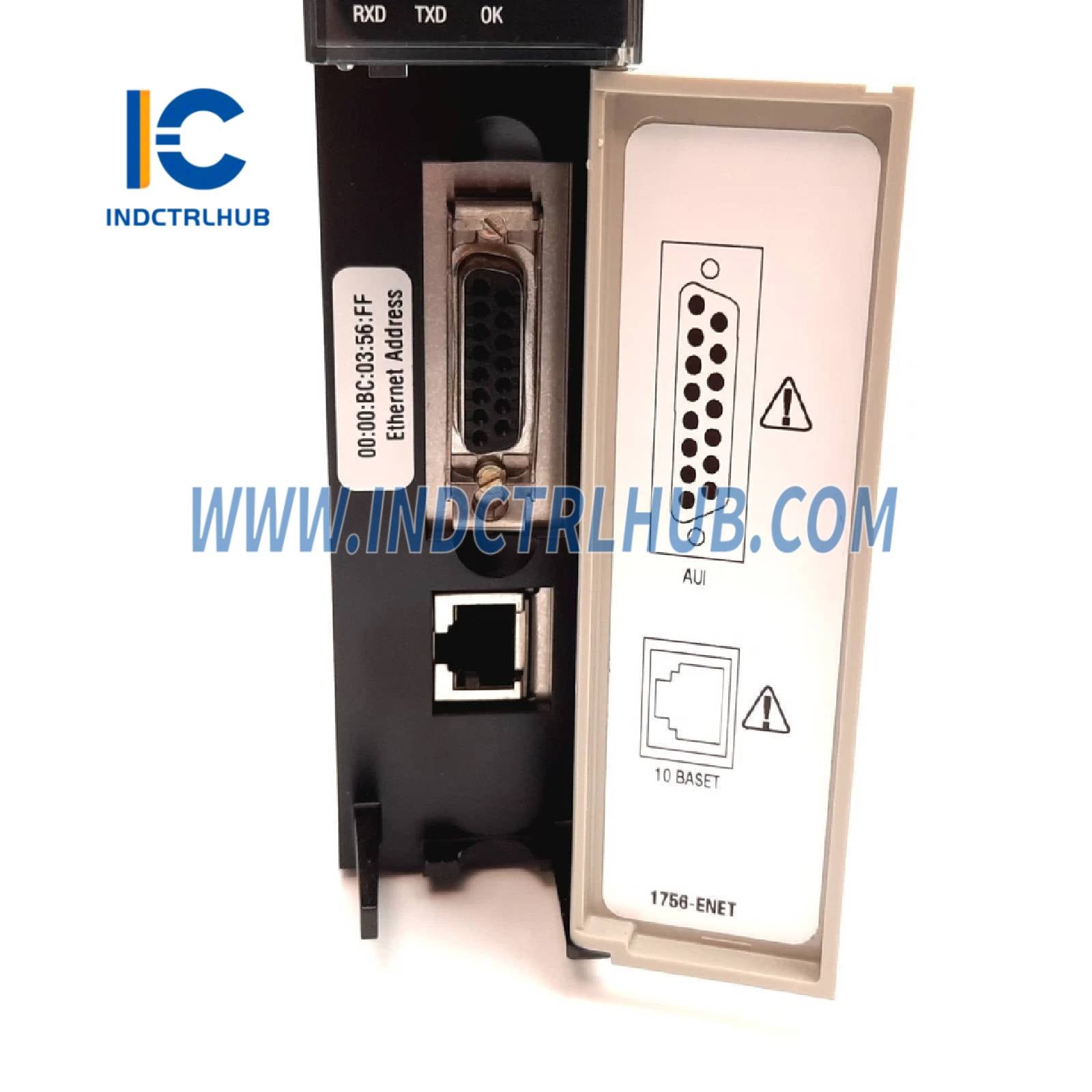

1 יציאת Ethernet RJ45 (10Base-T), 1 מחבר Ethernet AUI |
| קצב תקשורת |
10 Mbps (EtherNet/IP) |
| חיבורים |
64 חיבורים TCP, 128 חיבורים CIP (כל שילוב של I/O, תגיות מיוצרות/נצרכות, או הודעות) |
| תמיכה בתנועה |
עד 8 צירים לתנועה משולבת על EtherNet/IP |
| פיזור כוח |
3.7 W מקסימום |
| פיזור חום |
12.6 BTU/שעה |
| עומס זרם ב-backplane |
700 מ"א ב-5.1 וולט DC, 3 מ"א ב-24 וולט DC |
| בידוד |
30 V (רציף), סוג בידוד בסיסי, רשת Ethernet ללוח האחורי, נבדק ל-707 V DC למשך 60 שניות |
| חיבורים טרמינליים |
מחבר RJ45 אחד (10Base-T), מחבר AUI אחד ל-EtherNet/IP |
| גודל חוט |
כבל CAT5 זוג מפותל ל-RJ45, כבל AUI לתחזוקה |
| טמפרטורת הפעלה |
0°C עד 60°C (32°F עד 140°F) |
| טמפרטורת אחסון |
-40°C עד 85°C (-40°F עד 185°F) |
| לחות |
5% עד 95% (ללא עיבוי) |
| עמידות לרעידות |
2 G @ 10–500 הרץ |
| עמידות לזעזועים |
30 G (תפעולי), 50 G (לא תפעולי) |
| ממדים |
145 מ"מ x 35 מ"מ x 140 מ"מ (5.71 אינץ' x 1.38 אינץ' x 5.51 אינץ') |
| משקל |
0.35 ק"ג (0.77 ליברות) |
| עמידה בתקנים |
CE, UL, CSA (Class I, Div 2, Groups A, B, C, D), FM, C-Tick |
| אישורים |
מאושר על ידי TUV לבטיחות פונקציונלית (SIL 2), תואם לבטיחות CIP |
