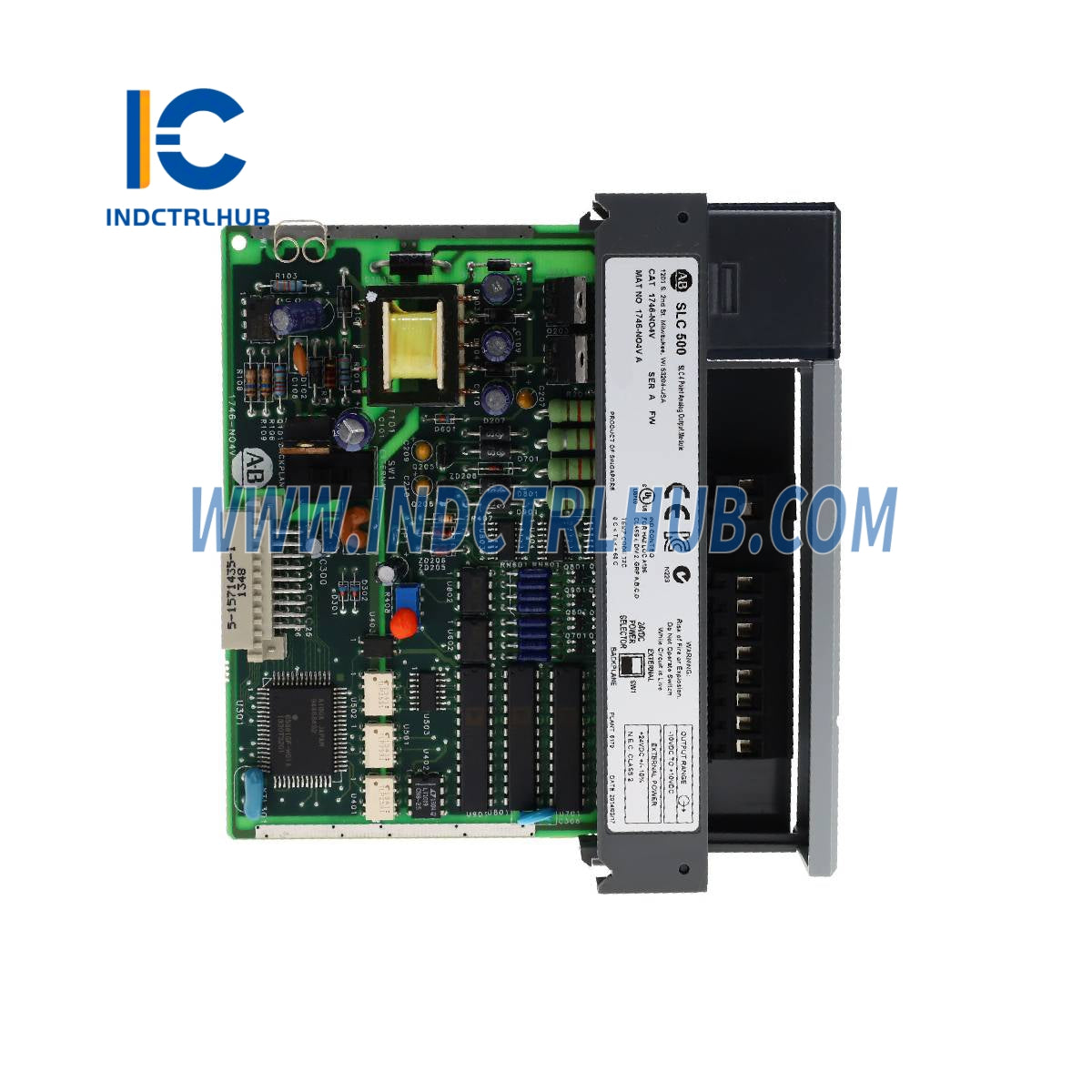

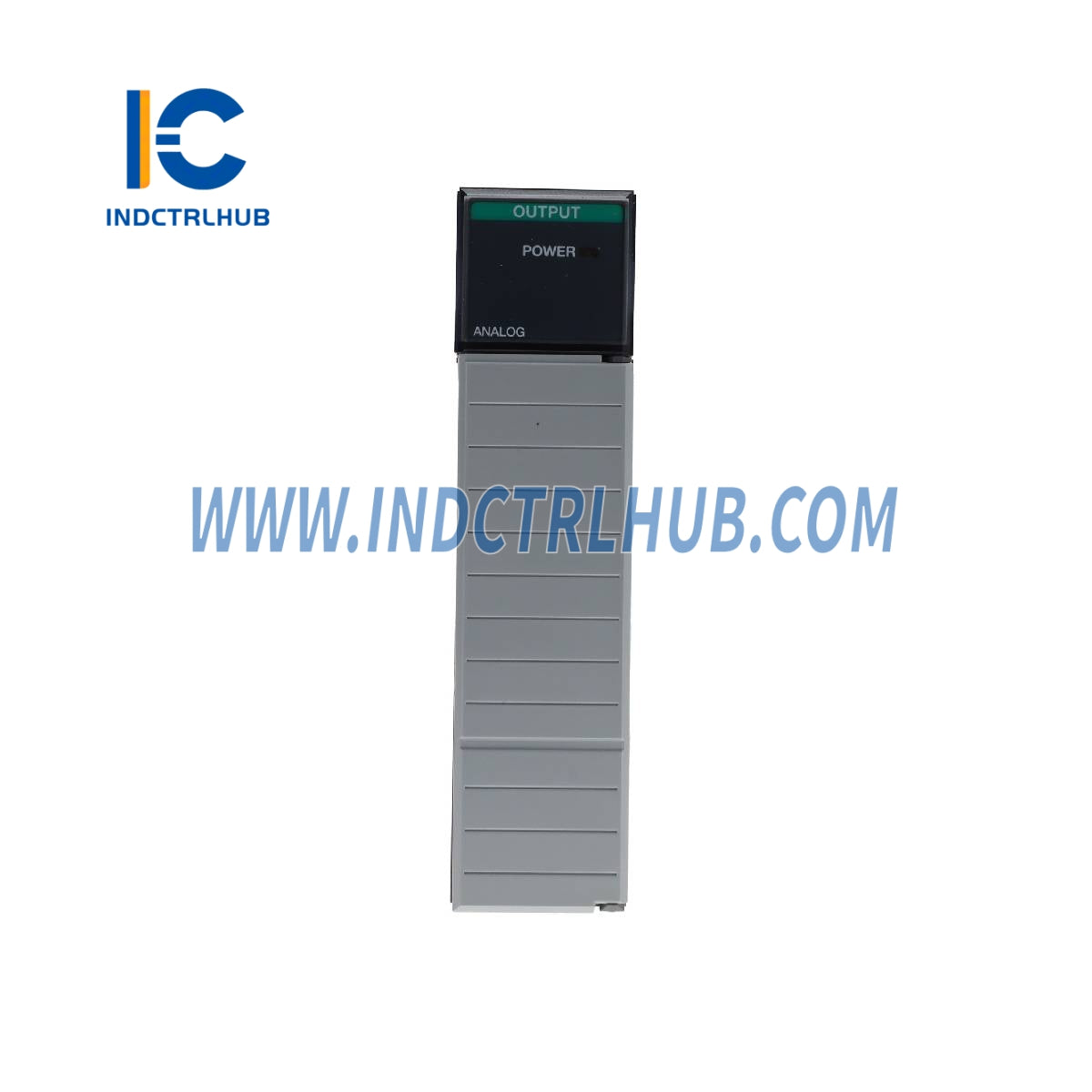

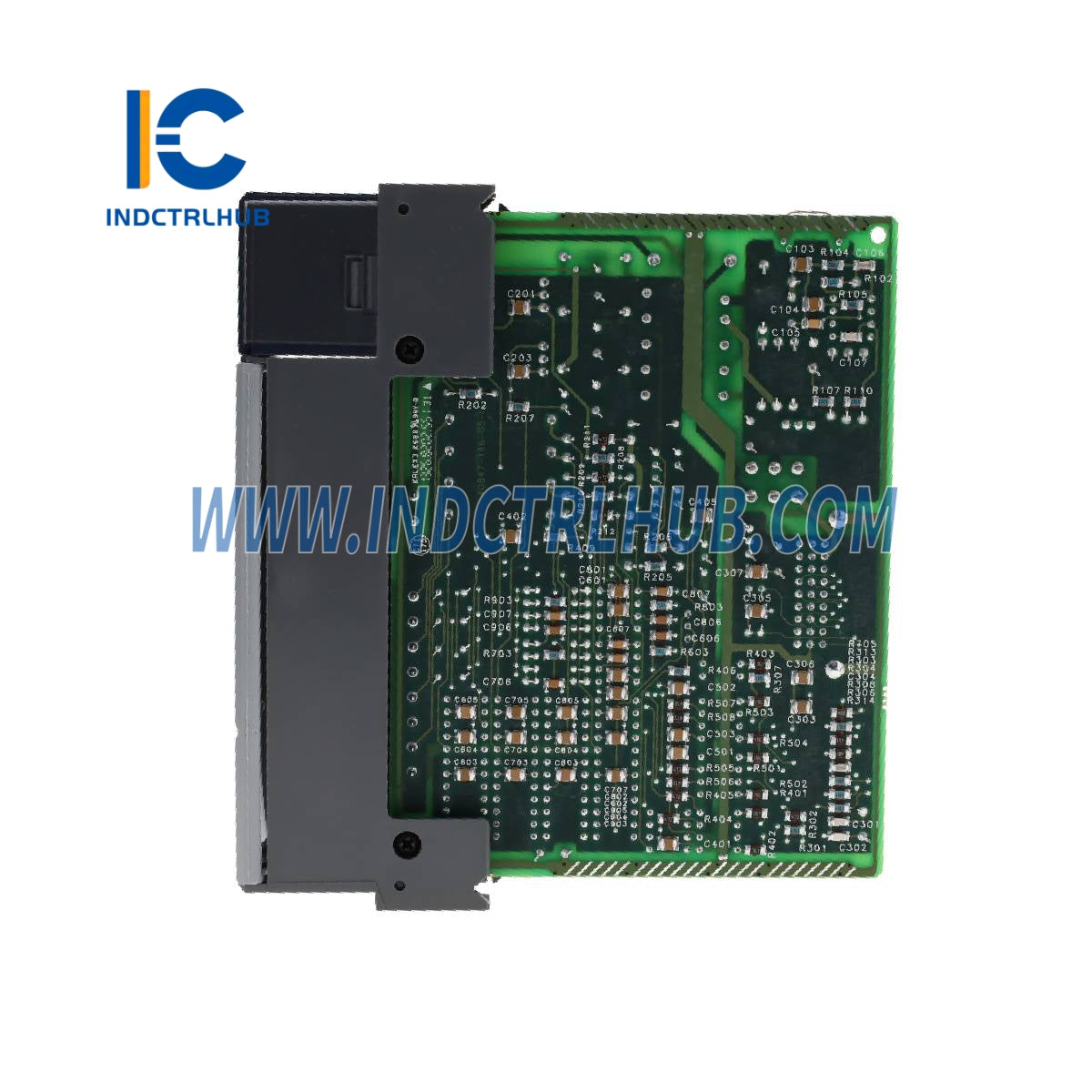

אלן ברדלי 1746-NO4V מודול פלט אנלוגי 4-ערוצים

דגם/מספר חלק

1746-NO4V

תיאור

מודול פלט אנלוגי 4-ערוצים (פלט מתח)

רזולוציית ממיר

16 סיביות

חזרתיות

±1 LSB

מיקום ה-LSB במילת תמונת קלט/פלט

0000 0000 0000 0001

אי-קוויות

0.01%

טווח מתח מצב משותף

-20V עד +20V

דחיית מצב משותף (מינימום)

50 dB ב-0-10 הרץ__105 dB ב-60 הרץ

דחיית מצב רגיל (מינימום)

55 dB ב-60 הרץ

רוחב פס ערוץ

10 הרץ

תגובה שלב

60 מ"ש ב-95%

שיטת המרה

מודולציית דלתא-סיגמא

התנגדות ל-ANL COM

380K אוהם (סדרה B ומעלה)__500K אוהם (סדרה A)

התנגדות בין ערוצים

760K אוהם (סדרה B ומעלה)__1M אוהם (סדרה A)

טווח קלט (תפעול רגיל)

-20 עד +20 mA

זרם קלט מקסימלי מוחלט

-30 עד +30 mA

מתח קלט מקסימלי מוחלט

±7.5V DC או 7.5V AC RMS

קידוד קלט זרם

-20 עד +20 mA (-16,384 עד +16,384)

התנגדות כניסה

250 אוהם

רזולוציה

1.22070 µA לכל LSB

טווח מלא

20 mA

דיוק כולל בטמפרטורה +25°C (77°F) (מקסימום)

±0.365% של טווח מלא

דיוק כולל בטמפרטורה 0° עד +60°C (32° עד 140°F) (מקסימום)

±0.642% של טווח מלא

סטיית דיוק כוללת (מקסימום)

+79 ppm/5°C של טווח מלא

שגיאת גיין בטמפרטורה +25°C (77°F) (מקסימום)

+0.323%

שגיאת גיין בטמפרטורה 0° עד +60°C (32° עד 140°F) (מקסימום)

±0.556%

סטיית שגיאת הגיין (מקסימום)

±67 ppm/°C

שגיאת הזזה בטמפרטורה +25°C (77°F) (מקסימום)

±7 LSB

שגיאת הזזה בטמפרטורה 0° עד +60°C (32° עד 140°F) (מקסימום)

±14 LSB

סטיית שגיאת ההזזה (מקסימום)

±0.20 LSB/°C
