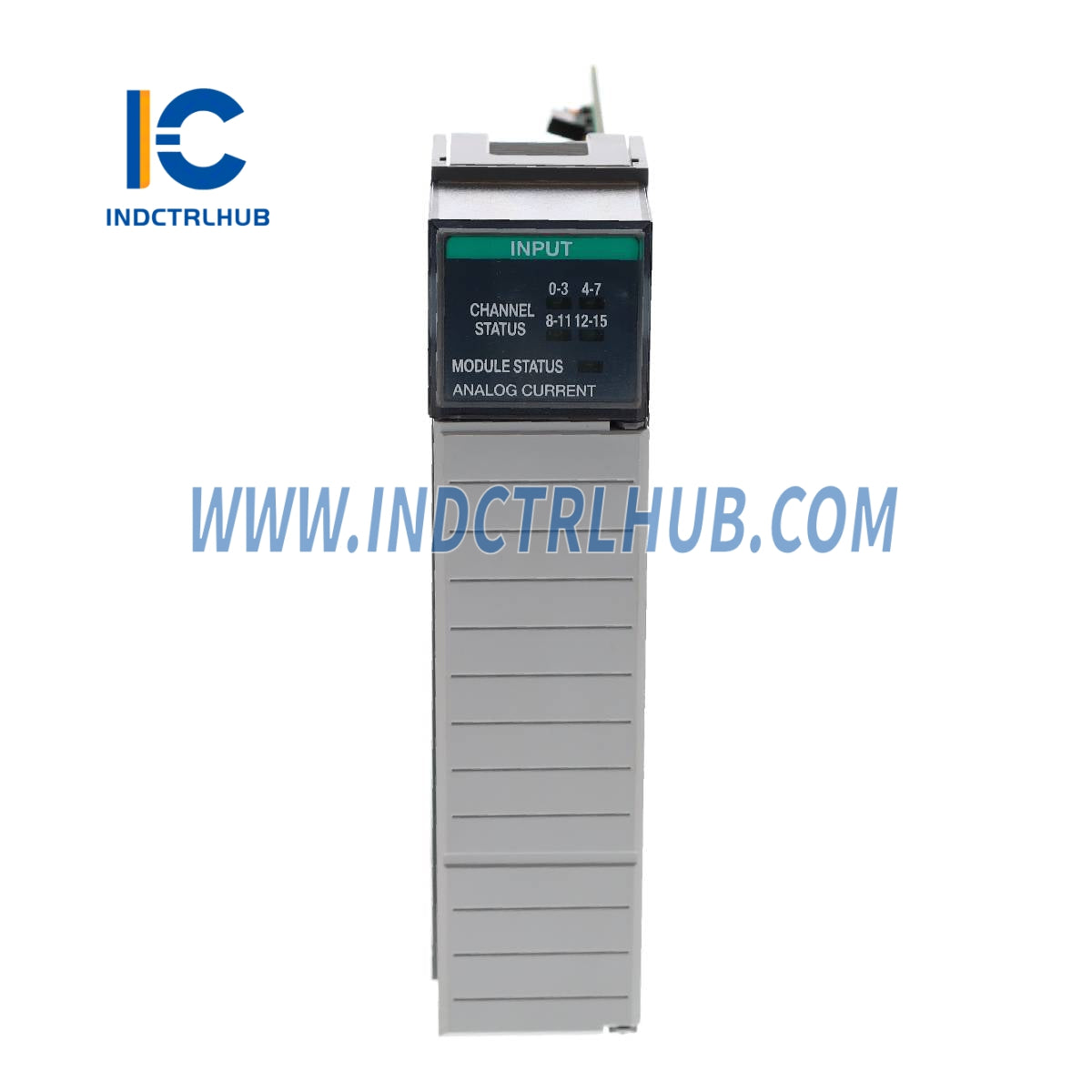

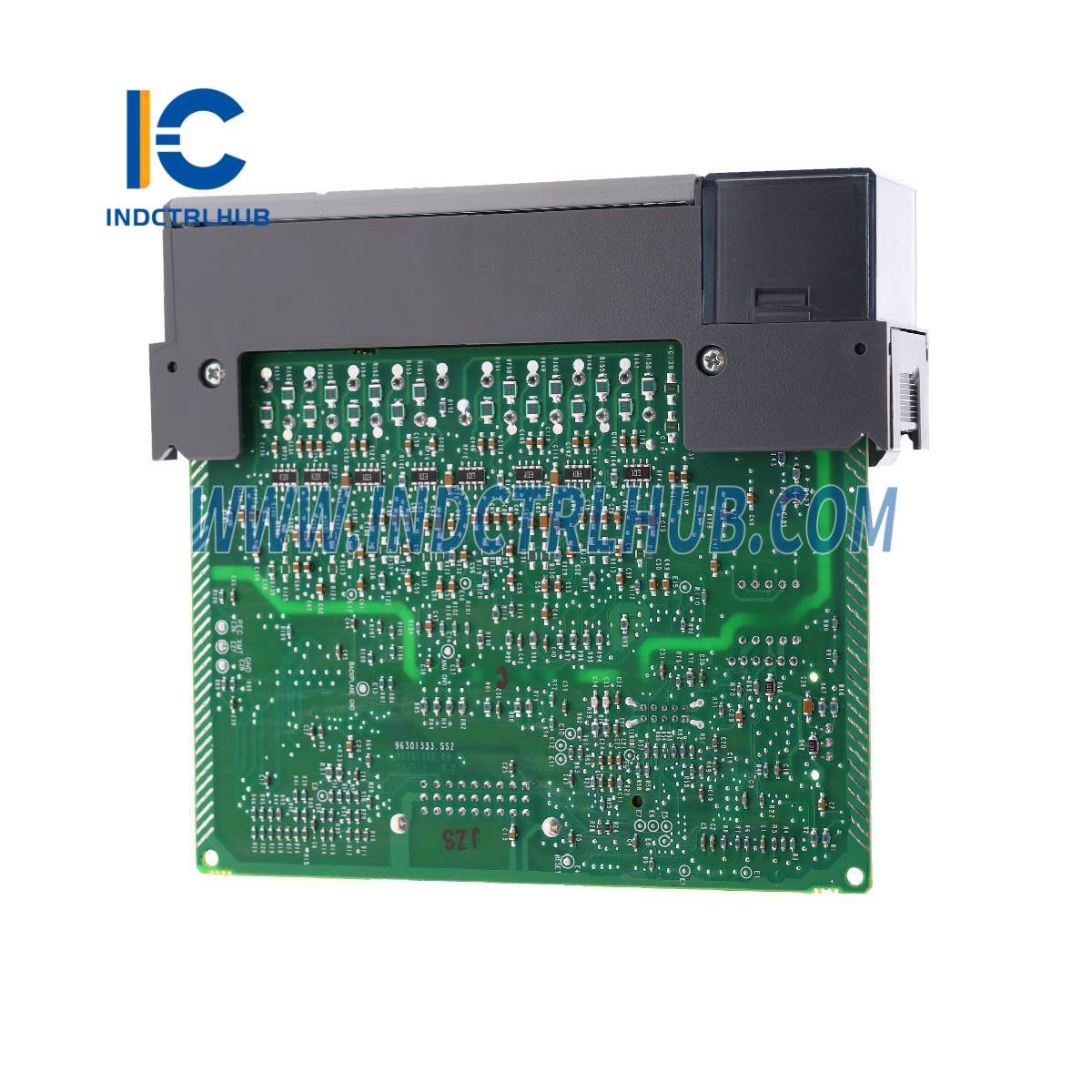

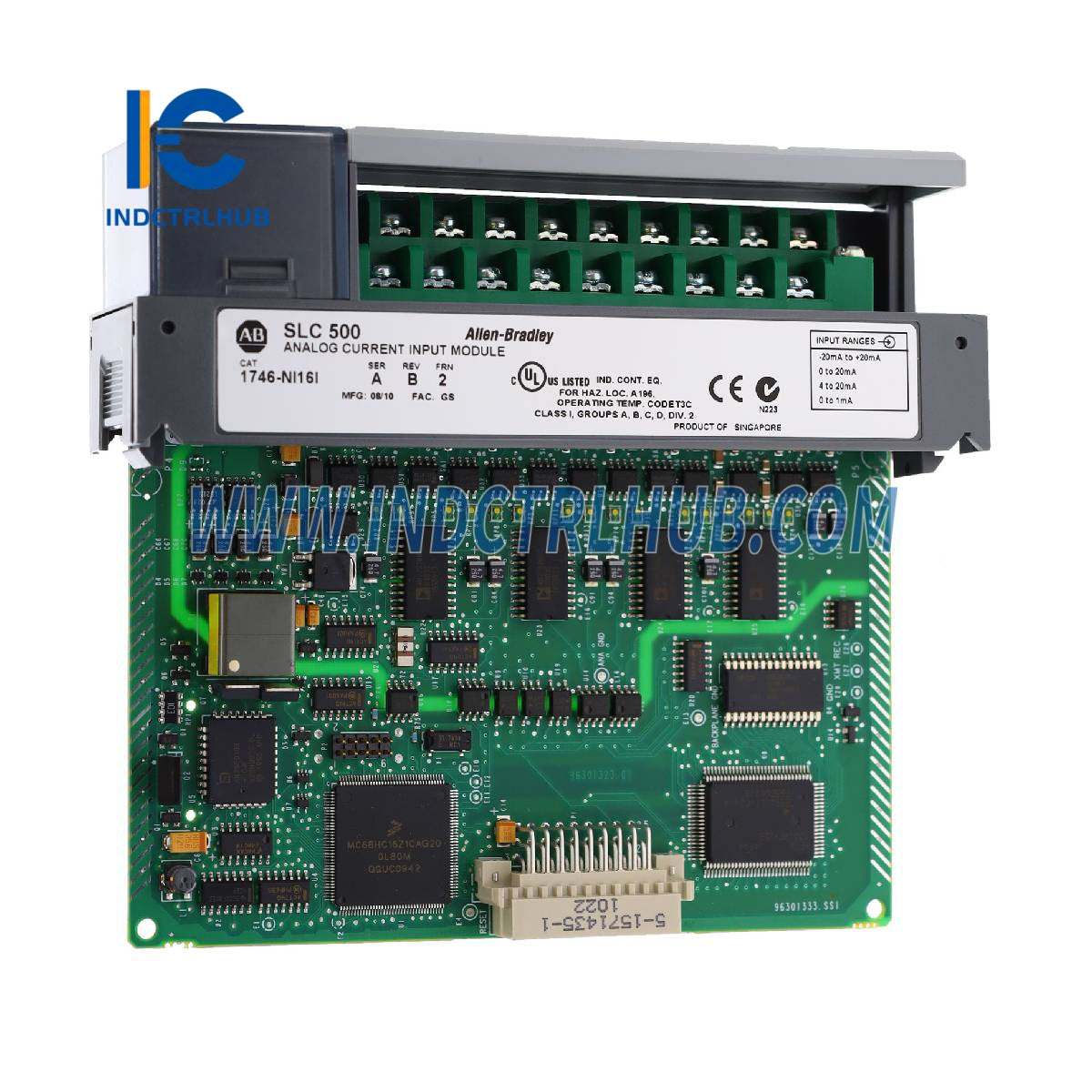

אלן ברדלי 1746-NI16I/A מודול כניסה אנלוגית 16-ערוצים

מספר דגם/חלק

1746-NI16I/A

תיאור

מודול כניסה אנלוגית 16-ערוצים (כניסת זרם)

צריכת זרם במשטח האחורי

125 mA ב-5V DC__75 mA ב-24V DC

צריכת חשמל במשטח האחורי

2.425W מקסימום (0.625W ב-5V DC, 1.8W ב-24V DC)

מספר ערוצים

16 (מבודד במשטח האחורי)

מיקום שלדת I/O

כל חריץ מודול I/O פרט לחריץ 0

שיטת המרה A/D

Sigma-Delta

סינון כניסה

מסנן דיגיטלי נמוך-מעבר עם תדרים ניתנים לתכנות

תדרי סינון כניסה

6 הרץ, 10 הרץ, 20 הרץ, 40 הרץ, 60 הרץ, 80 הרץ, 100 הרץ, 250 הרץ

דחיית מצב רגיל (בין [+] ל-[-] כניסה)

>80 dB בתדר 50/60 הרץ__>75 dB ב-DC__>100 dB בתדר 50/60 הרץ

דחיית מצב משותף (בין כניסות לאדמת שלדה)

_75 dB ב-DC___100 dB בתדר 50/60 הרץ

בידוד

בידוד 500V AC למשך שנייה אחת

טווח מתח מצב משותף

±10.25V ביחס לטרמינל אנלוגי משותף__20.5V מקסימום בין כל שני טרמינלים של כניסת אות

מדדי LED

5 אינדיקטורים ירוקים למצב (1 לכל קבוצה של 4 ערוצים, 1 למצב המודול)

קוד זיהוי מודול

Class 1: NI16I = 3504__Class 3: NI16I = 10403

כבל מומלץ

Belden #8761 או שווה ערך

גודל חוט מקסימלי

שני חוטים 14 AWG לכל טרמינל

התנגדות מקסימלית של כבל

NI16I (מקור זרם): התנגדות לולאה מקסימלית 249Ω

בלוק טרמינל

חלק חילוף ניתן להסרה של Allen-Bradley (מספר קטלוג 1746-RT25G)

כבלים מחוברים מראש

1492-ACAB005A46 (0.5m)__1492-ACAB010A46 (1.0m)__1492-ACAB025A46 (2.5m)__1492-ACAB050A46 (5.0m)

בלוקי טרמינל למשתמש

1492-AIFM8-3__1492-AIFM16-F-3
