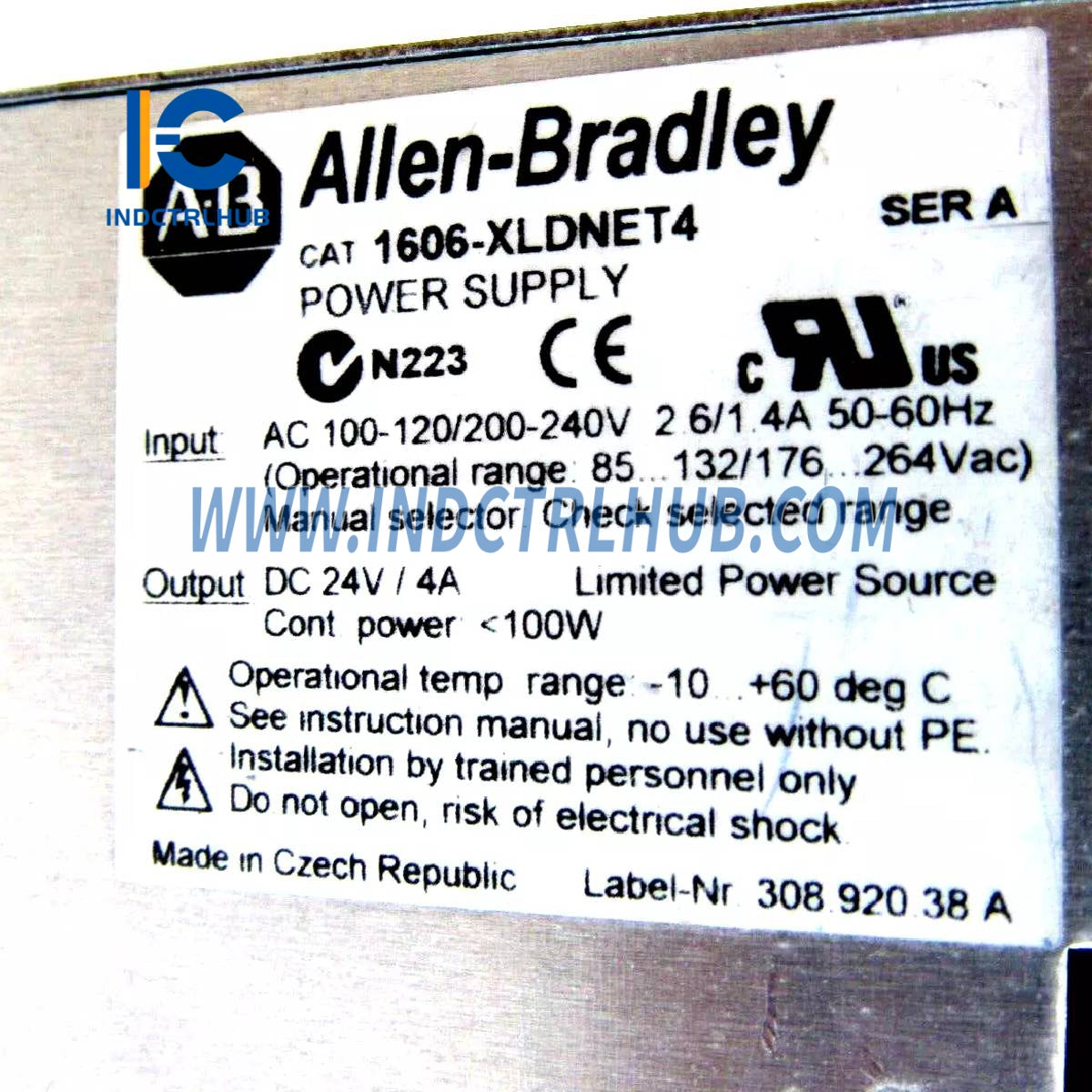

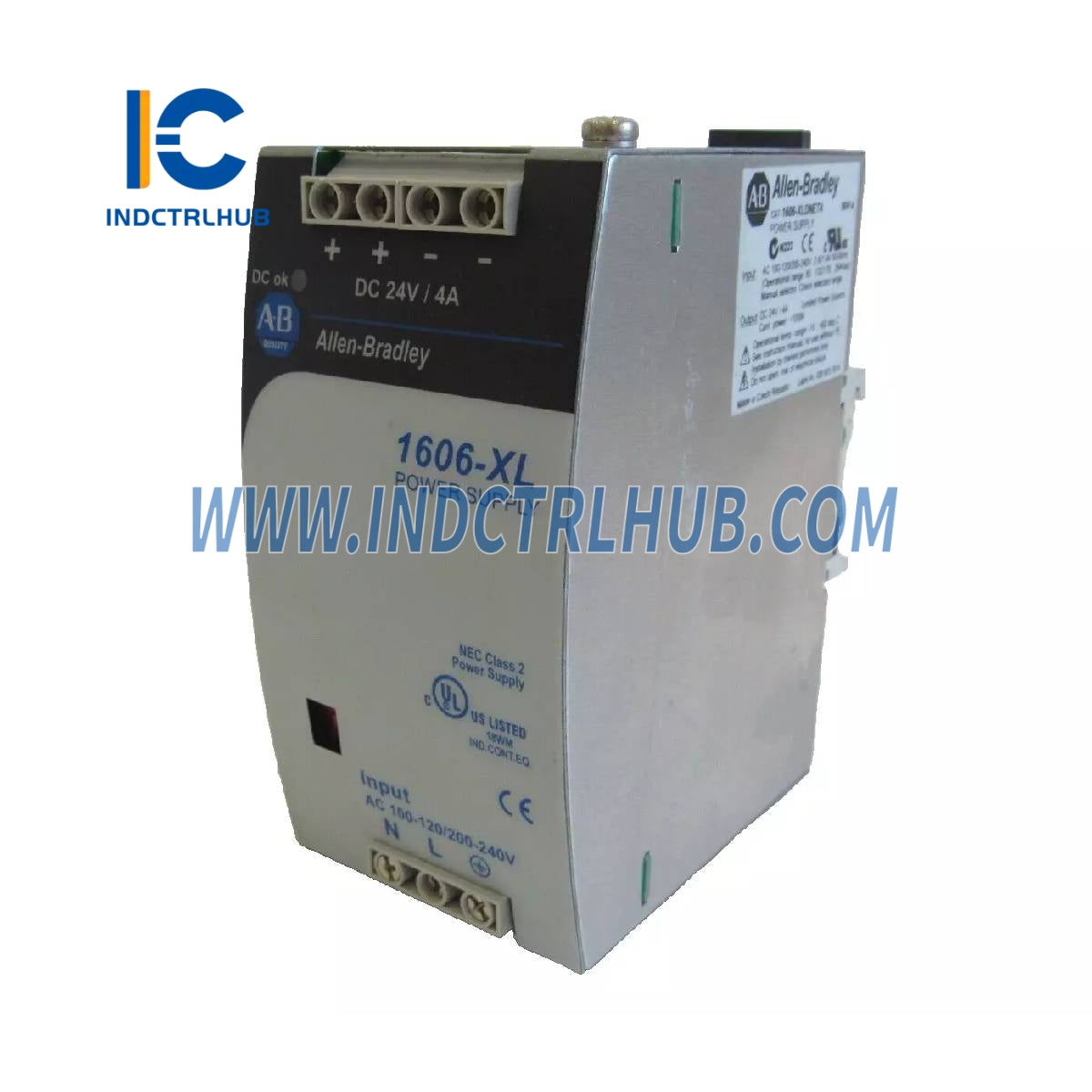

אלן ברדלי 1606-XLDNET4 ספק כוח 1606

מתח כניסה (AC)

100-120V / 200-240V (ניתן להחלפה), 47-63 Hz

טווח מתח כניסה

85-132V AC / 176-264V AC, 210-375V DC

כניסה בטווח רחב

פועל בטווח 95-264V AC במיקום מתג 230V (עד 2A עומס)

זרם כניסה

<2.0 A (מיקום מתג 115V), <1.1 A (מיקום מתג 230V)

זרם התחלתי

<15 A ב-264V AC (הפעלה קרה)

פיוז מומלץ

פיוז איטי 10 A (HBC) או מגן משלים 1492-SPU1C100

טיפול בטרנזיאנטים

עמיד בפני טרנזיאנטים (750V / 1.3 מ"ש) לפי VDE 0160 / W2

מתח יציאה

24V DC (+5%, -1%)

הספק יציאה

<100 VA בכל תנאי העומס

זרם יציאה

<8 A בכל תנאי העומס

ויסות מתח

טוב מ-2% בכל הטווח

ריפל / רעש

<25 mVPP (רוחב פס 20 MHz, מדידה ב-50Ω)

הגנה מפני מתח יתר

טיפוסי 29V

עמידות להפרעות חשמליות

26V

תפעול במקביל

כן

עיכוב הפעלה

~0.1 שניות

זמן עלייה

5-30 מ"ש (תלוי בעומס)

הגנה מפני עומס יתר

הגנה מפני קצר, מעגל פתוח ועומס יתר

יעילות

~88% (230V AC, 24V/4 A)

אובדני כוח

~13.6 W (230V AC, 24V/4 A)

זמן החזקה

>20 ms ב-196V AC, 24V/4 A

מחזור חיים (אלקטרוליטים)

אלקטרוליטים ארוכי חיים מדורגים ל+105°C

ממדים (רוחב x גובה x עומק)

65 מ"מ x 124 מ"מ x 102 מ"מ (+ מסילת DIN)

משקל

620 גרם

מרחב לאוורור

מעל/מתחת: 25 מ"מ, שמאל/ימין: 15 מ"מ מומלץ

בלוקי חיבור

מונח על לוח קדמי לגישה נוחה

גודל חוט (קלט/פלט)

מוליך מפוצל: 20-10 AWG (0.5-4 מ"מ²), מוליך מוצק: 20-10 AWG (0.5-6 מ"מ²)

מומנט הידוק

7 lbs-in (0.8 Nm) מומלץ

טמפרטורת הפעלה

-10°C עד +70°C (>60°C הפחתה ב-3 W/K)

טמפרטורת אחסון

-25°C עד +85°C

עמידה בדרישות EMI

ערכי EMI מוקרן מתחת ל-EN50081-1 (אפילו עם כבלים ארוכים ללא מסך)

מצביע לוח קדמי

נורית LED ירוקה (כבה ב-Vout <12V)
