Product Description
פרטי מוצר
יצרן: BACHMANN
מספר דגם/חלק: AI204/1, AI204/2, AI204/4, AI204/4❉ AI204/x
תיאור: מודולי קלט/פלט אנלוגיים
מפרטים טכניים:
| פרמטר | פרטים |
|---|---|
| קלטי מתח | |
| כמות | 1, 2, או 4 |
| מתח קלט | ±10 V |
| התנגדות קלט | > 33 kΩ |
| רזולוציה דיגיטלית | 16 סיביות |
| ערך ה-LSB | 305 µV |
| מתח מצב משותף מותר | מקסימום ±2 V |
| החלשת הפרעה צולבת | > 66 dB |
| החלשת הפרעה צולבת (ערוצים) | > 120 dB |
| שגיאה ב-25 °C | ±1 mV (±0.005%) |
| שגיאה בטווח טמפרטורה מלא | ±1 mV (±0.005%) |
| זמן דגימה | 20 / 160 / 320 / 640 µs (דגימה פי 1 / 8 / 16 / 32) |
| כיול טמפרטורה | בדרך כלל 500 µs לכל כיול |
| מסנן קלט | 0.33 kHz / 4 kHz (ניתן לבחירה דרך תוכנה) |
| בידוד | |
| בידוד גלווני (ערוצים) | 500 V |
| בידוד גלווני (מערכת) | 500 V |
תנאי סביבה:
- תקן: ColdClimate (❉)
- טמפרטורת הפעלה: -30 עד +60 °C
-
לחות יחסית (הפעלה):
- 5% עד 95% (ללא עיבוי)
- 5% עד 95% (עם עיבוי)
- טמפרטורת אחסון: -40 עד +85 °C
- לחות יחסית (אחסון): 5% עד 95% (עם עיבוי)
גרסאות ביצוע:

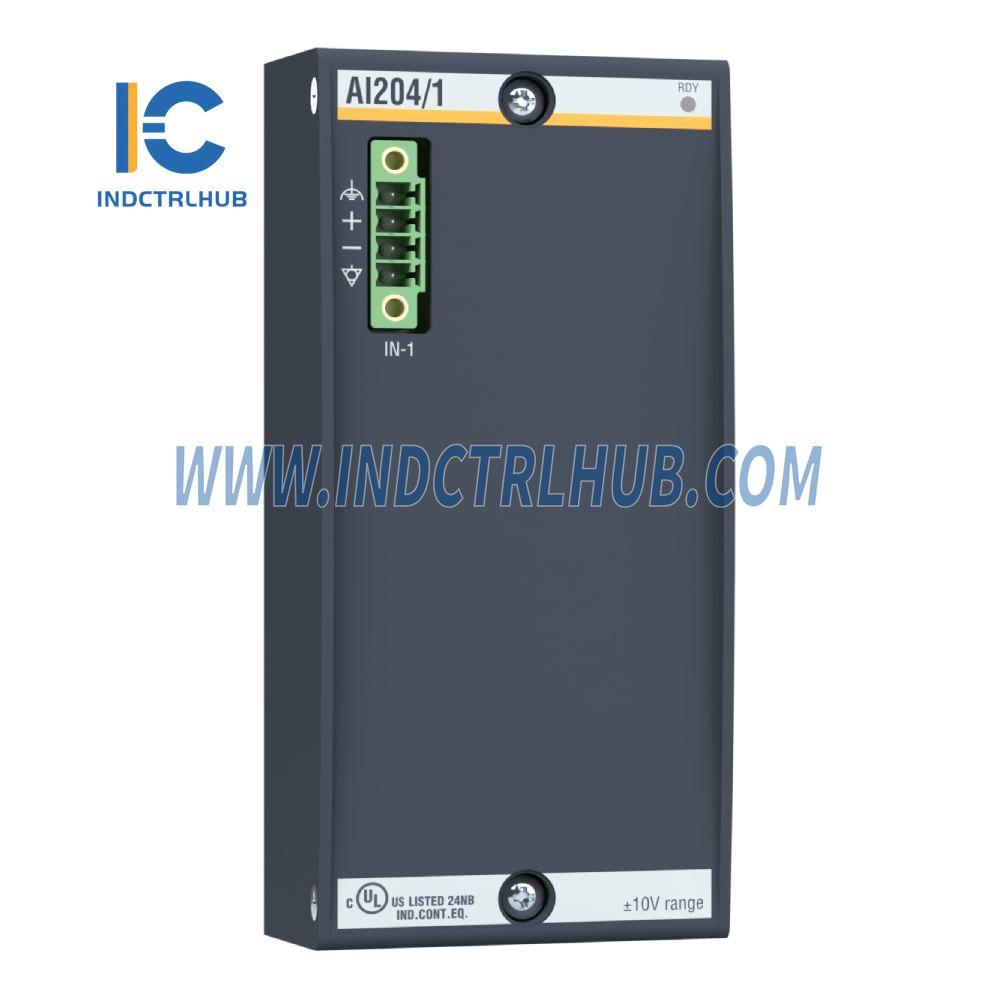

- AI204/1: מודול קלט אנלוגי; 1x IN ±10 V; 16 סיביות; דיוק גבוה (±0.005%); זמן דגימה 20 µs; ממוצע דיגיטלי; בידוד יחיד.

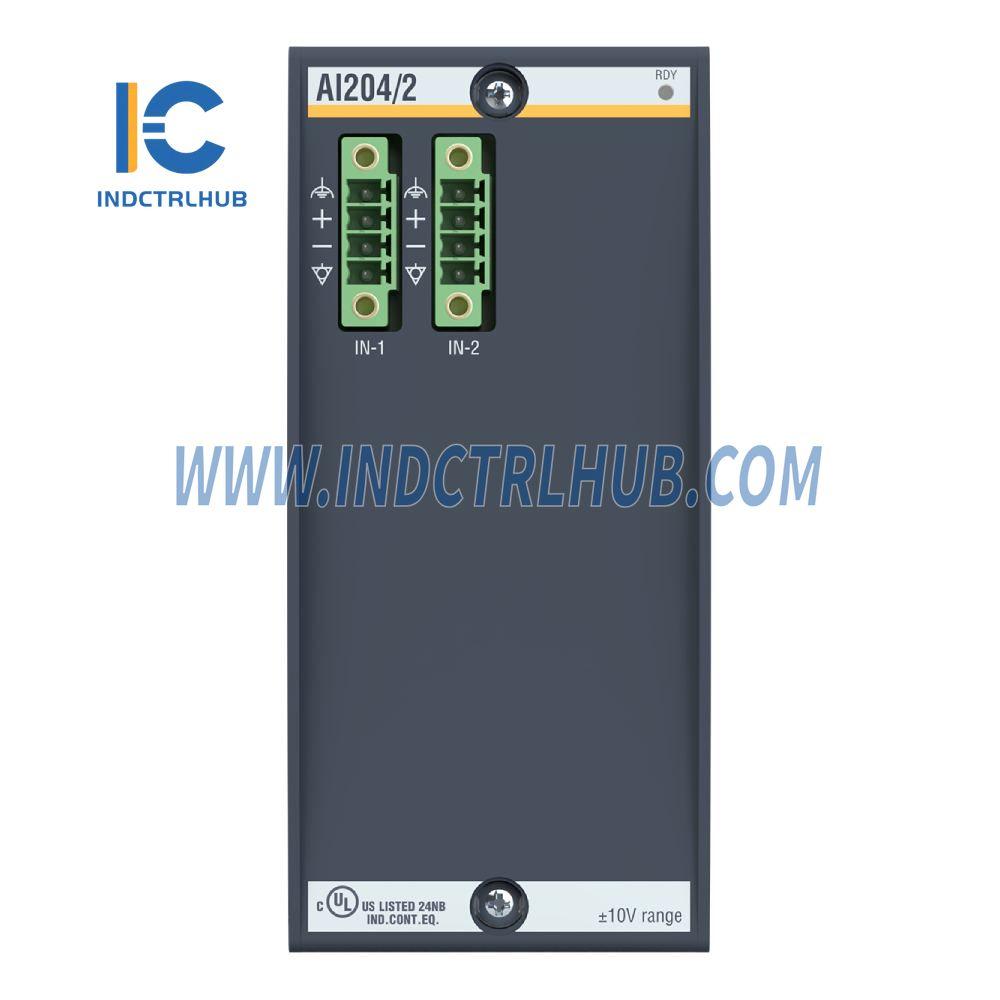

- AI204/2: מודול קלט אנלוגי; 2x IN ±10 V; 16 סיביות; דיוק גבוה (±0.005%); זמן דגימה 20 µs; ממוצע דיגיטלי; בידוד יחיד.

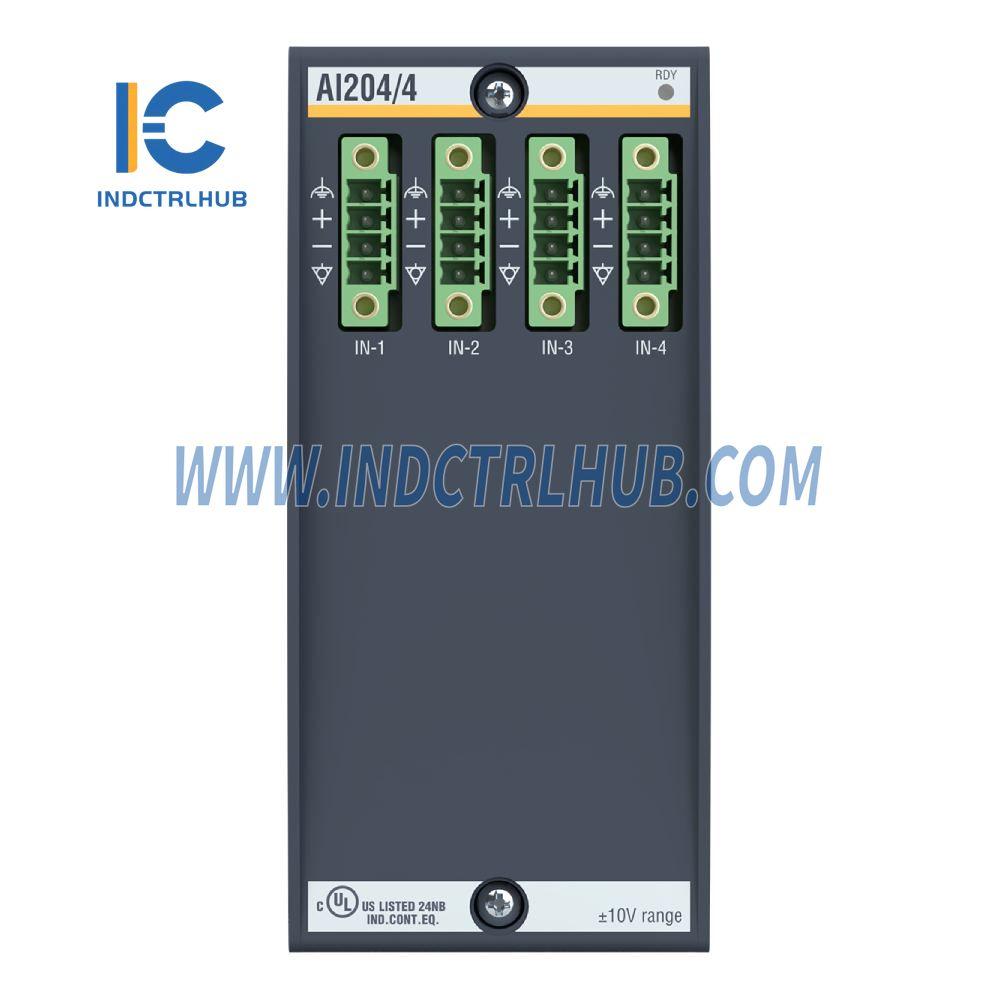

- AI204/4: מודול קלט אנלוגי; 4x IN ±10 V; 16 סיביות; דיוק גבוה (±0.005%); זמן דגימה 20 µs; ממוצע דיגיטלי; בידוד יחיד.
- AI204/4❉: כמו AI204/4 אך מיועד ל-ColdClimate (❉).
