Product Description

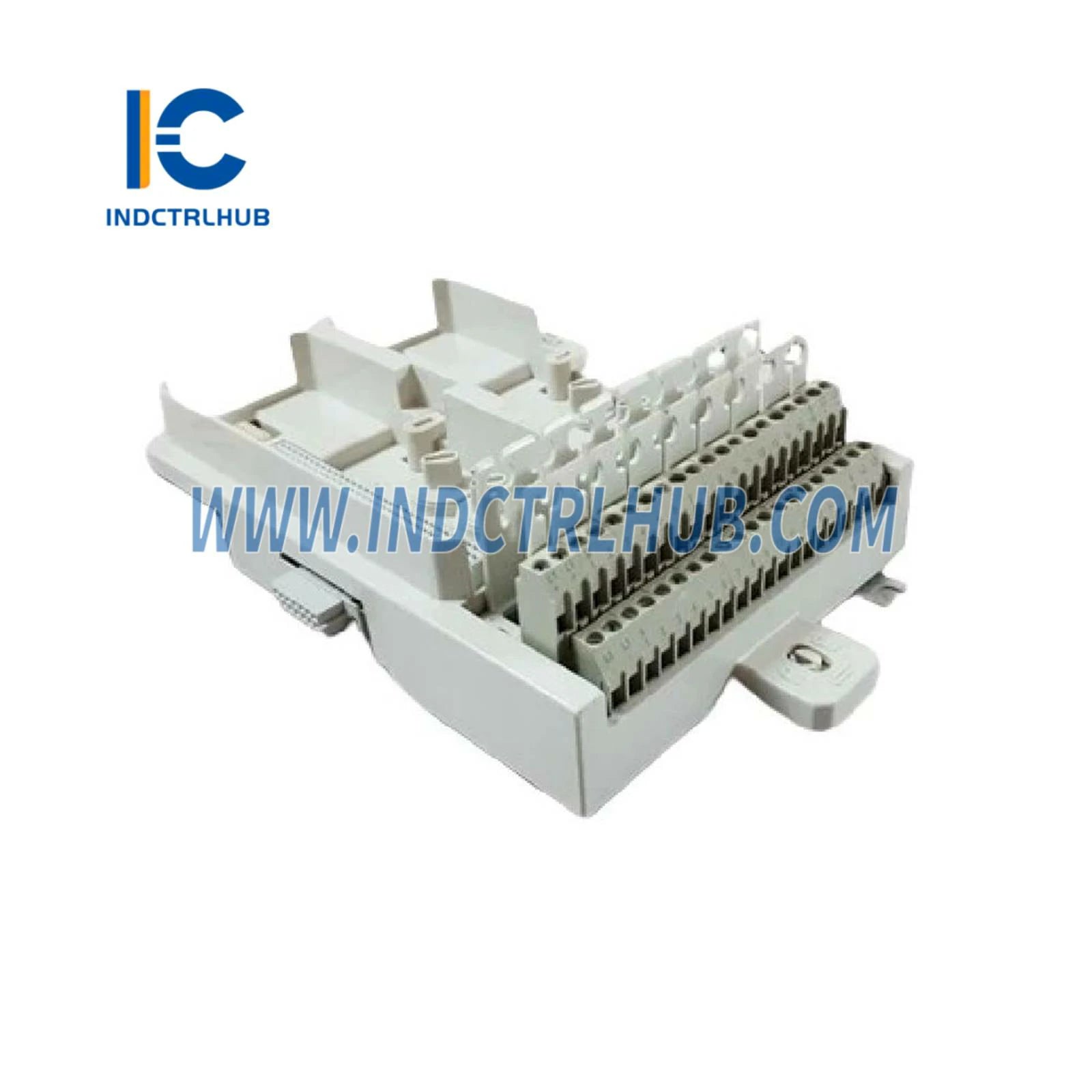

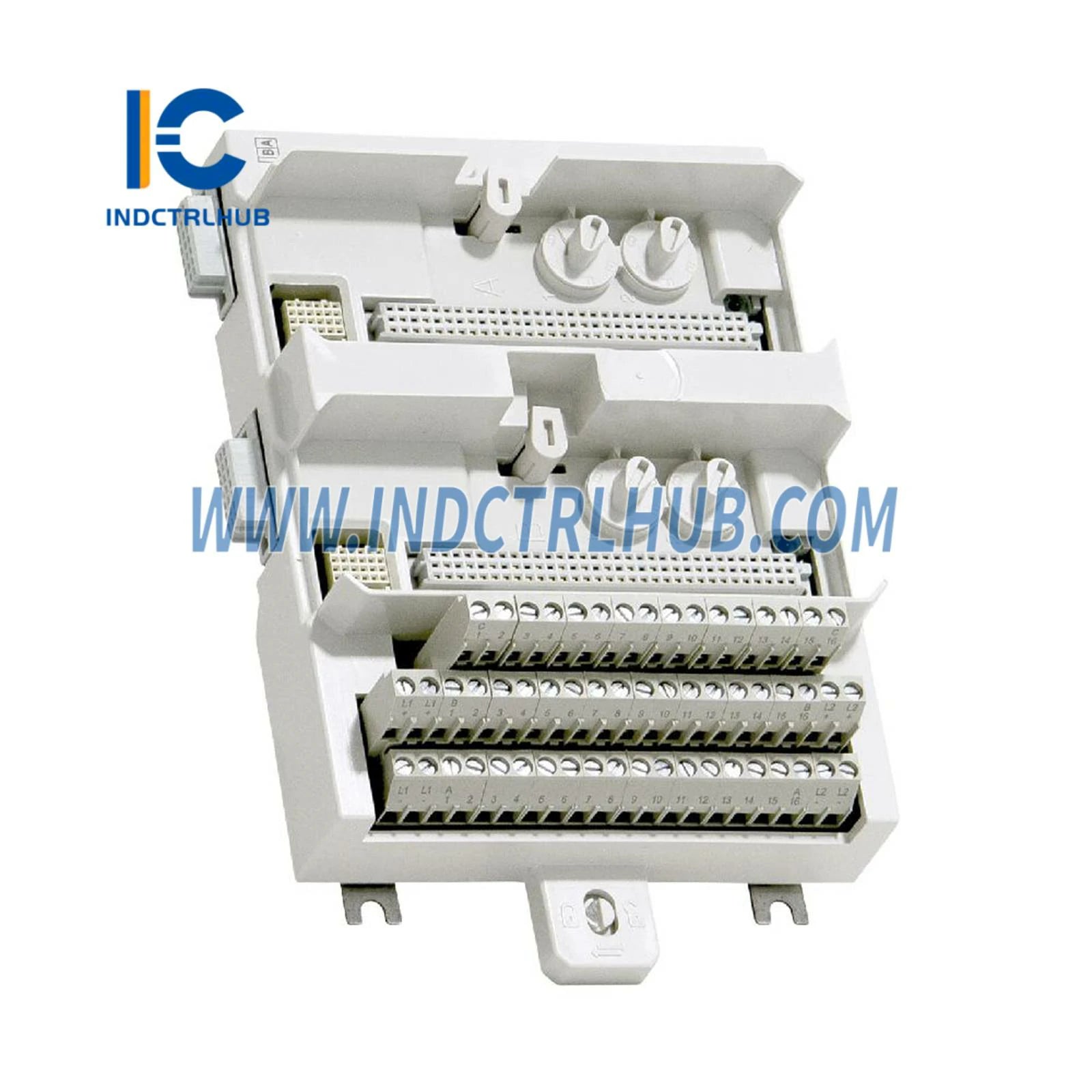

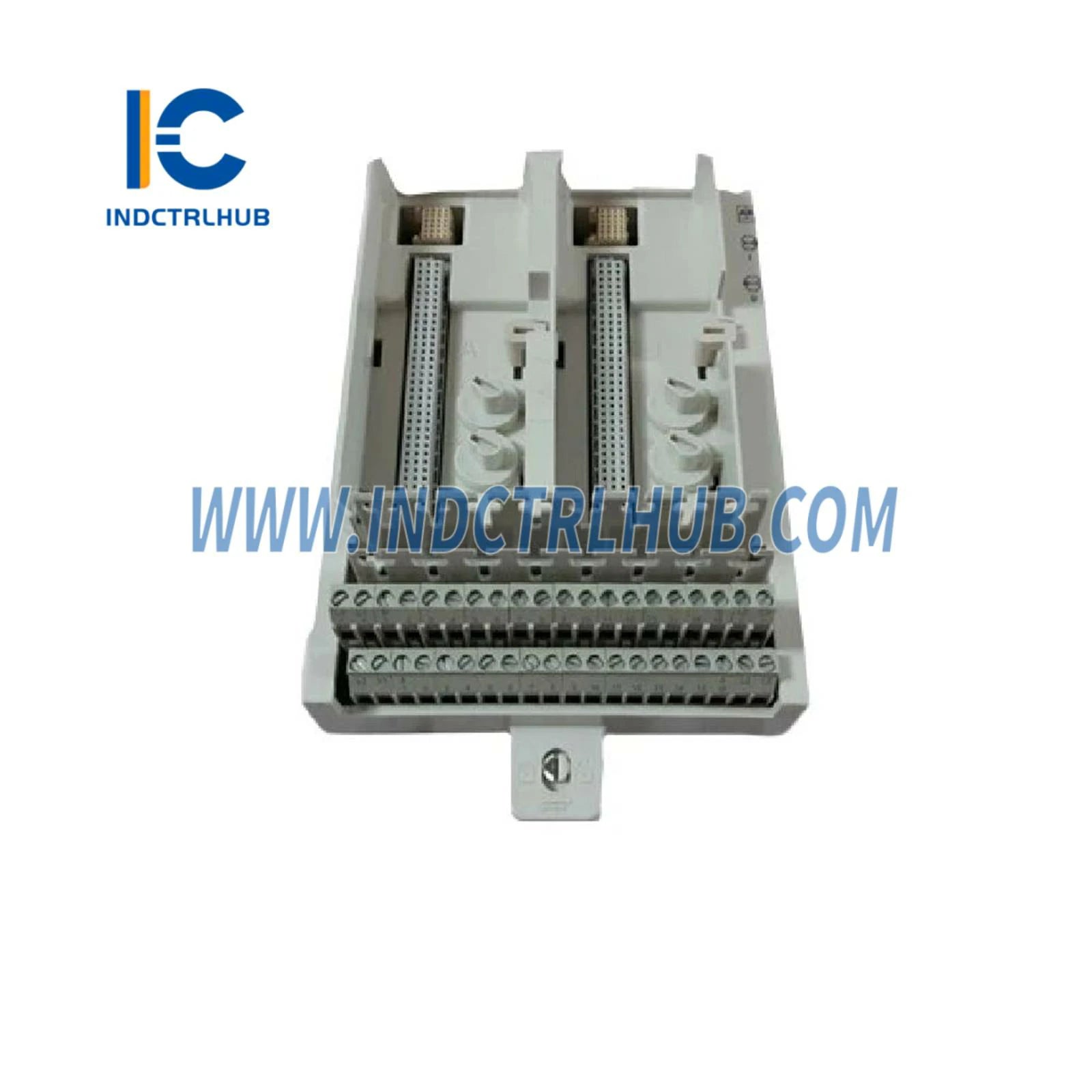

מפרטי מוצר: TU843 MTU
מידע בסיסי
- מספר מאמר: 3BSE021443R1
- סוג: רדונדנטי
- חיבור: בלוק טרמינלים
- ערוצים: 16
מאפיינים חשמליים
- מתח: מקסימום 50 וולט
- זרם מקסימלי לכל ערוץ: 3 אמפר
- זרם מקסימלי (חיבור תהליך): 10 אמפר
- מתח בדיקת דיאלקטרי: 500 וולט זרם חילופין
מאפיינים מכניים
-
ממדים:
- רוחב: 131 מ"מ (כולל מחבר), 124 מ"מ (מקצה לקצה כשהוא מותקן)
- עומק: 64 מ"מ (כולל טרמינלים)
- גובה: 186.5 מ"מ (כולל מנגנון נעילה)
- משקל: 0.6 ק"ג (1.3 ליברות)
- הרכבה: אנכית, התקנת מסילת DIN
- פרטי הרכבה: 55 °C (131 °F)
פרטי חיווט והתקנה
-
חיבורי תהליך:
- 56 חיבורים לעד 16 ערוצי I/O (2 טרמינלים לכל ערוץ)
- 4 טרמינלים להספק תהליך
- 20 טרמינלים להספק תהליך (0 V)
-
גדלי חוט מקובלים:
- מוליך מוצק: 0.2 - 4 מ"מ²
- מוליך מפוצל: 0.2 - 2.5 מ"מ² (24 - 12 AWG)
- מומנט מומלץ: 0.5 - 0.6 Nm
- אורך חשיפת בידוד: 7 מ"מ
תאימות
-
מודולי I/O נתמכים:
- AI843
- AO845
- AO845A
- DI840
- DI880
- DO840
- DO880
- DP840
תכונות ויתרונות
- התקנה מלאה של מודולי I/O באמצעות חיבורים בתלת-חוט והפצת הספק שדה.
- תומך עד 16 ערוצי אותות שדה וחיבורים להספק תהליך.
- חיבורים לשני ModuleBuses ולמודולי I/O.
- מפתח מכני מונע הכנסת מודול I/O שגויה.
- מנגנון נעילה לאדמת מסילת DIN.
- הרכבה קלה על מסילת DIN.
סביבה ותעודות
| קטגוריה | פרטים |
|---|---|
| סימון CE | כן |
| בטיחות חשמלית | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| אישור מיקום מסוכן | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| אישור ימי | אין |
| טמפרטורת הפעלה | 0 עד +55 °C (+32 עד +131 °F) (אישורים ל+5 עד +55 °C) |
| טמפרטורת אחסון | -40 עד +70 °C (-40 עד +158 °F) |
| טמפרטורת סביבה מקסימלית | 55 °C (131 °F) |
| לחות יחסית | 5% עד 95%, ללא עיבוי |
| דרגת זיהום | דרגה 2 (IEC 60664-1) |
| הגנה מפני קורוזיה | ISA-S71.04: G3 |
| דרגת הגנה | IP20 (IEC 60529) |
| תנאי הפעלה מכניים | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| קטגוריות מתח יתר | IEC/EN 60664-1, EN 50178 |
| כיתה של ציוד | כיתה I (מוגן אדמה, IEC 61140) |
| עמידה ב-RoHS | EN 50581:2012 |
| עמידה ב-WEEE | DIRECTIVE/2012/19/EU |
