Product Description
מידע כללי על המוצר

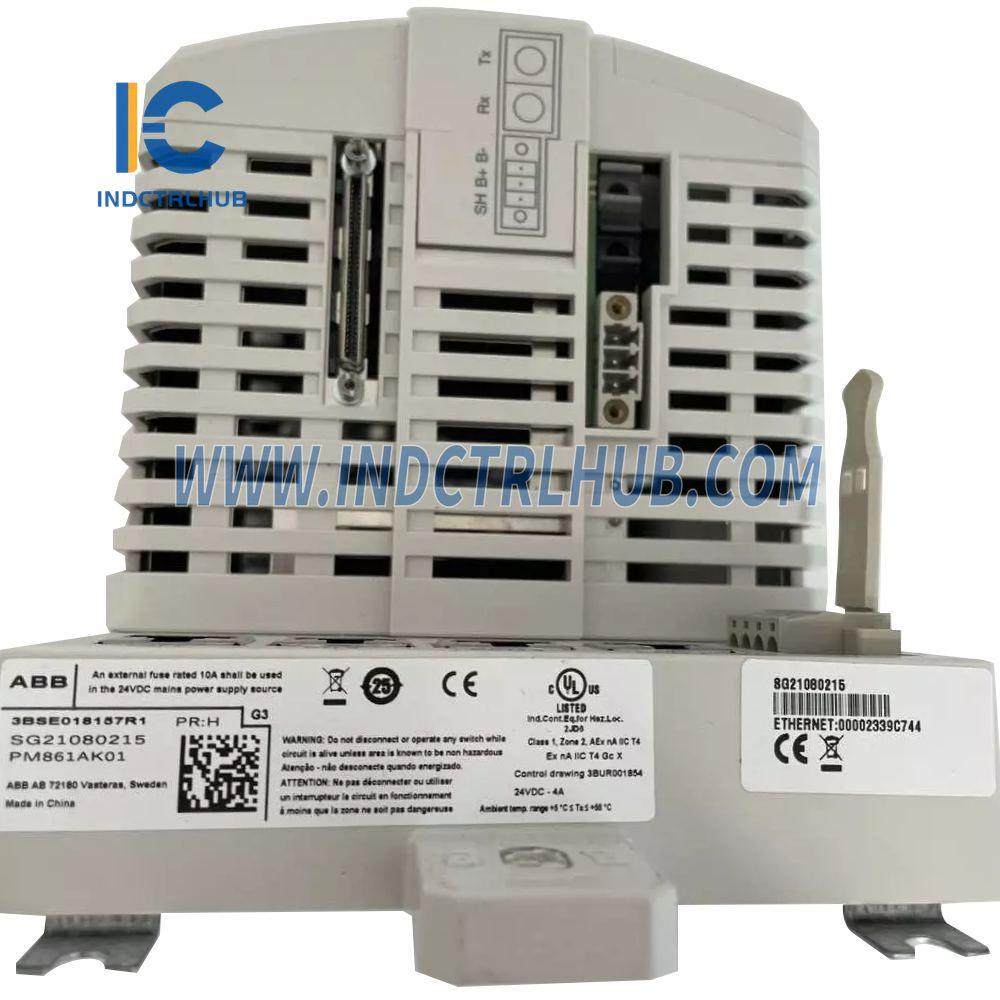

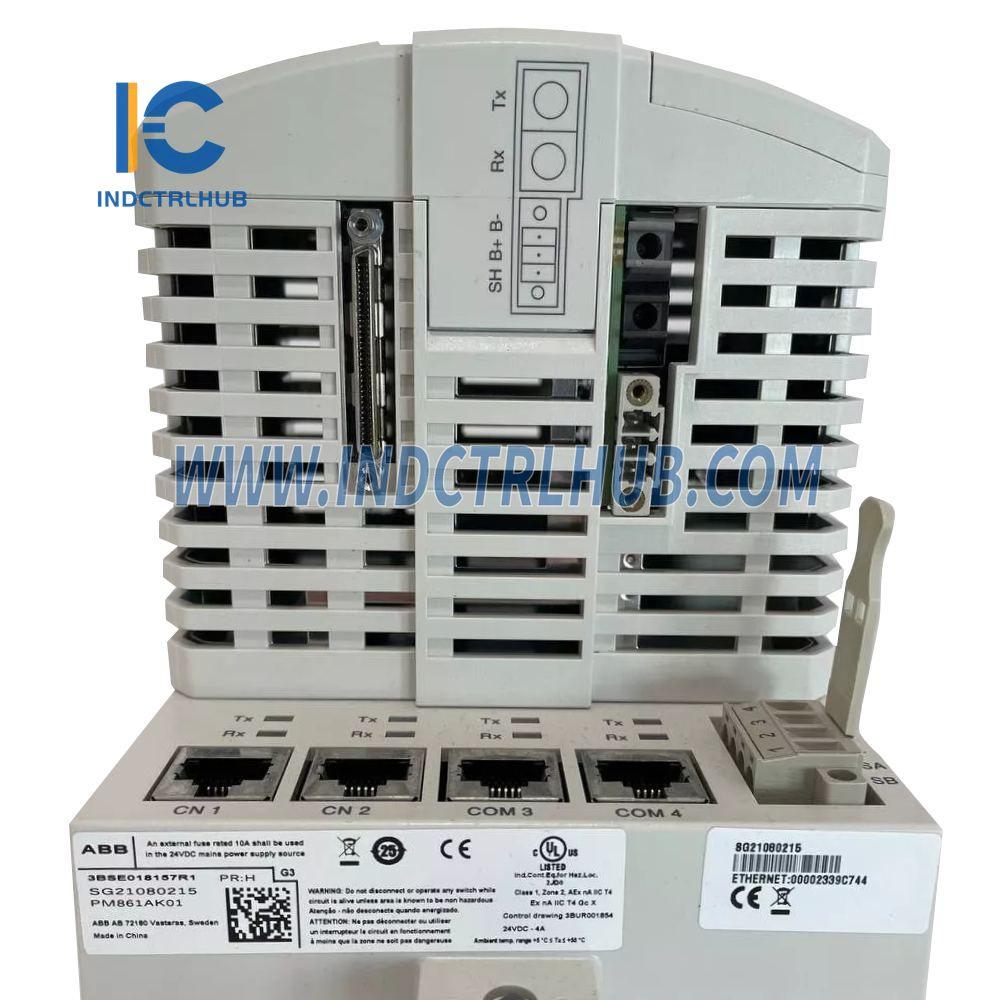

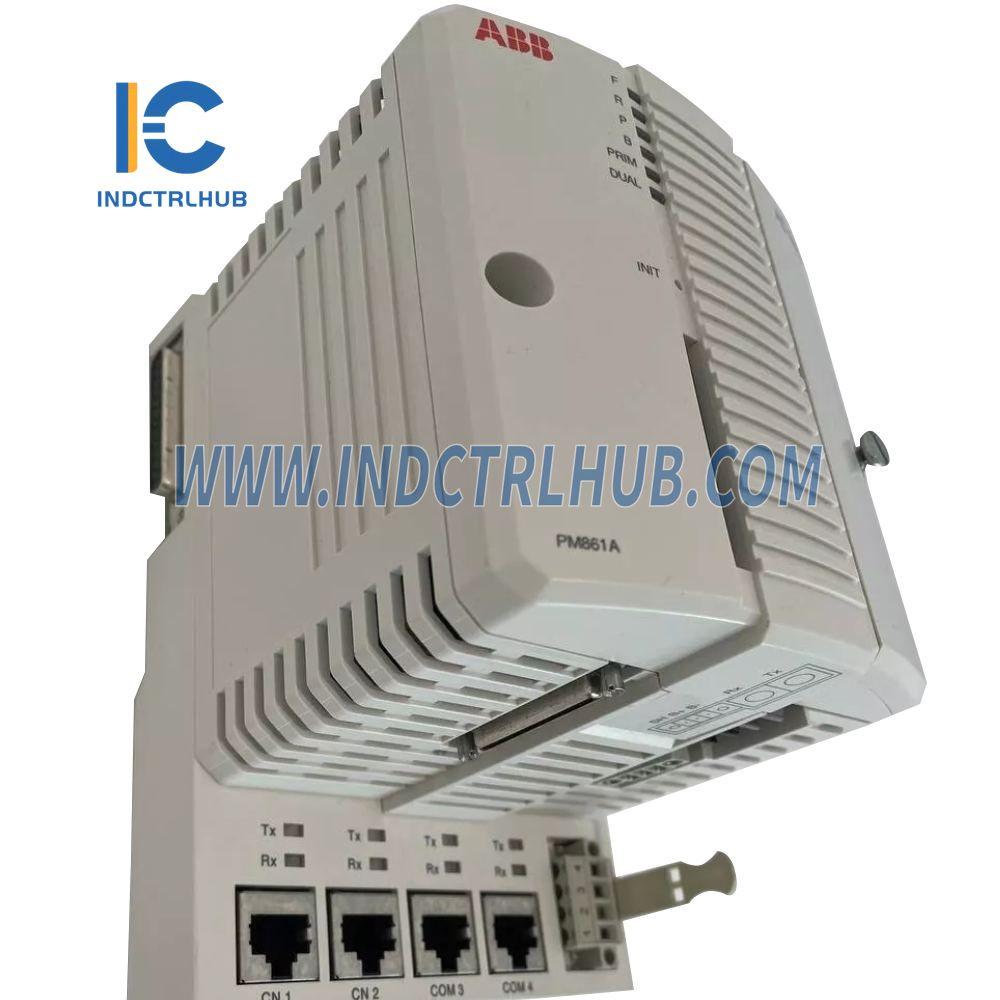

- מספר מאמר: 3BSE018157R1 (PM861AK01)
- שם המוצר: PM861AK01 קלאסי
- סטטוס מחזור חיים: קלאסי
- רדונדנס: כן
- שלמות גבוהה: לא
-
תכונות ויתרונות:
- אמינות ונהלי אבחון תקלות פשוטים
- מודולריות להרחבה שלב אחר שלב
- הגנת IP20 ללא צורך במארזים
- ניתן לקונפיגורציה עם 800xA Control Builder
- יציאות תקשורת את'רנט מיותרות מובנות
- תעודת EMC מלאה
מפרטים טכניים
| מפרט | פרטים |
|---|---|
| תדירות שעון | 48 MHz |
| סוג מעבד | MPC860 |
| גודל זיכרון | 16 MB |
| זיכרון RAM זמין ליישום | 7.155 MB |
| זיכרון פלאש לאחסון | כן |
| Flash PROM לאחסון קושחה | 2 MB |
| ספק כוח | 24 V DC (19.2–30 V DC) |
| צריכת חשמל | טיפוסי 250 mA, מקסימום 430 mA |
| פיזור הספק | טיפוסי 6.0 W, מקסימום 10.3 W |
| קלט מצב ספק כוח מיותר | כן |
| יציבות שעון בזמן אמת | 100 ppm (~שעה אחת לשנה) |
| סינכרון שעון | 1 ms בין בקרים AC 800M דרך פרוטוקול CNCP |
| זמן החלפה בתצורת מיותר | מקסימום 10 מ"ש |
| מספר היישומים לכל בקר | 32 |
| מספר תוכניות לכל יישום | 64 |
| מספר דיאגרמות לכל יישום | 128 |
| מספר משימות לכל בקר | 32 |
| מספר זמני מחזור שונים | 32 |
| זמן מחזור לכל תוכנית יישום | עד 1 מילישנייה |
| תור אירועים בבקר (לכל לקוח OPC) | עד 3000 אירועים |
| מודולי תקשורת על קו CEX | 12 |
| זרם אספקה על קו CEX | מקסימום 2.4 A |
| אשכולות קלט/פלט על מודולבוס | 1 חשמלי + 7 אופטי (מעבד לא מיותר), 0 חשמלי + 7 אופטי (מעבד מיותר) |
| קיבולת קלט/פלט על מודולבוס | מקסימום 96 (מעבד יחיד), מקסימום 84 (מעבד מיותר) |
| קצב סריקת מודולבוס | 0–100 ms (תלוי במספר מודולי הקלט/פלט) |
| זרם אספקה על מודולבוס חשמלי | 24 V: מקסימום 1.0 A, 5 V: מקסימום 1.5 A |
| ערוצי Ethernet | 2 |
| ממשק Ethernet | אתרנט (IEEE 802.3), 10 Mbit/s, RJ-45 (8-פינים) |
| פרוטוקול רשת בקרה | MMS (Manufacturing Message Service), IAC (Inter Application Communication) |
| שלד רשת בקרה מומלץ | אתרנט מהיר 100 Mbit/s מתג |
| ממשק RS-232C (COM3) | 75–19,200 באוד, RJ-45 (8-פינים), לא מבודד אופטי, תמיכה מלאה ב-RTS-CTS |
| ממשק RS-232C (COM4) | 9600 באוד, RJ-45 (8-פינים), מבודד אופטי, ללא RTS-CTS |
פרטים סביבתיים ואישורים
| מפרט | פרטים |
|---|---|
| טמפרטורת הפעלה | +5 עד +55 °C (+41 עד +131 °F) |
| טמפרטורת אחסון | -40 עד +70 °C (-40 עד +158 °F) |
| גובה | 2000 מ' (מקסימום) |
| דרגת זיהום | דרגה 2 (IEC/EN 61131-2) |
| לחות יחסית | 5–95%, ללא עיבוי |
| רעידות | 10–50 הרץ: משרעת 0.0375 מ"מ; 50–150 הרץ: 0.5 g |
| הגנה מפני קורוזיה | G3 תואם ל-ISA 71.04 |
| דרגת הגנה | IP20 (EN 60529, IEC 529) |
| פליטה ועמידות | EN 61000-6-4, EN 61000-6-2 |
| בטיחות חשמלית | EN 50178, IEC 61131-2, UL 508 |
| אישורים ימיים | ABS, BV, DNV-GL, LR, RS, CCS |
ממדים
- רוחב: 196 מ"מ (7.3 אינץ')
- גובה: 119 מ"מ (4.7 אינץ')
- עומק: 135 מ"מ (5.3 אינץ')
- משקל: 1.2 ק"ג (2.6 ליברות)
