Product Description

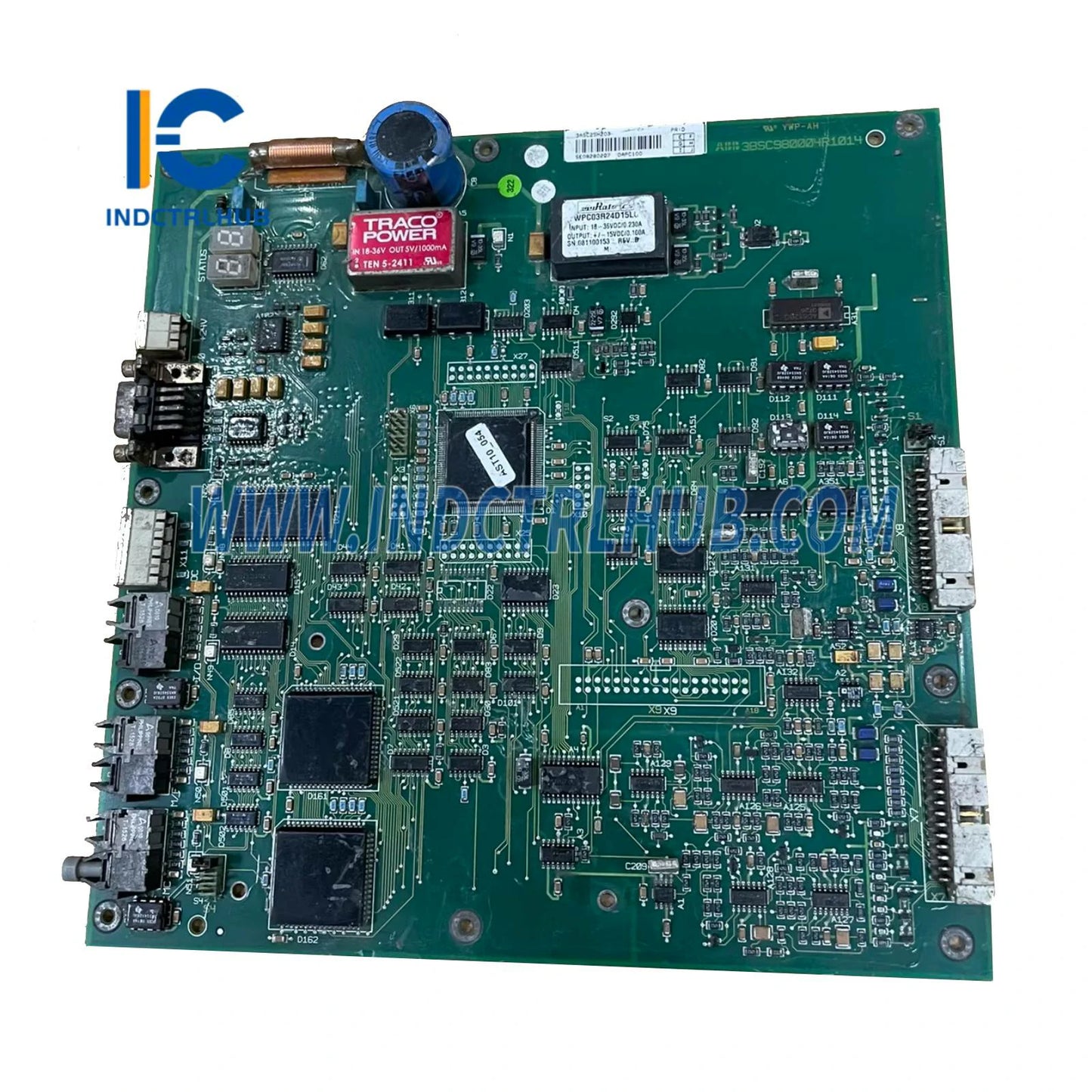

לוח בקרה ABB DAPC100 3BSC980004R1014
סקירת מוצר
- לוח הבקרה ABB DAPC100, עם מספר חלק 3BSC980004R1014, מיועד לשימוש במערכות Advant OCS (Open Control System) או S800 I/O של ABB, במיוחד במערכות בקרה מבוזרות (DCS) לאוטומציה תעשייתית. לוח זה הוא רכיב קריטי לממשק בין מכשירי שדה למערכת הבקרה, ומאפשר עיבוד אותות אנלוגיים ודיגיטליים לבקרה ומעקב של אוטומציה תהליכית. הוא משמש בדרך כלל בתעשיות כמו ייצור חשמל, נפט וגז, עיבוד כימי, ועיבוד עיסת נייר לאיסוף נתונים אמין ובקרה. DAPC100 עם מספר חלק זה עשוי לייצג גרסה או שדרוג של סדרת DAPC100 (למשל, בהשוואה ל-3ASC25H203), ייתכן עם קושחה או תכונות חומרה מעודכנות. הוא ידוע בעיצובו החזק, אמינות גבוהה, ואינטגרציה חלקה עם פלטפורמות האוטומציה הוותיקות של ABB.
מפרטים טכניים
- ל-3BSC980004R1014 (DAPC100) המפרט הבא על פי מקורות תעשייתיים ותיעוד ABB:
| מפרט | פרטים |
|---|---|
| דגם/מספר חלק | 3BSC980004R1014 |
| סימון | DAPC100 |
| יצרן | א.ב.ב |
| תיאור | לוח בקרה למערכות Advant OCS/S800 I/O |
| סדרה | Advant OCS, S800 I/O |
| פונקציה | מעבד אותות אנלוגיים ודיגיטליים לממשק ובקרה של I/O |
| אותות קלט | אנלוגי: 0/4–20 mA, ±10 V דיגיטלי: כניסות בינאריות לאותות מצב |
| אותות פלט | אנלוגי: 0/4–20 mA, ±10 V דיגיטלי: יציאות ריליי או בינאריות לאותות בקרה |
| ממשקי תקשורת | פרוטוקולי Advant Fieldbus, MasterBus או פרוטוקולים קנייניים של ABB |
| יכולת עיבוד | מיקרו-בקר משובץ לעיבוד אותות ואבחון |
| תאימות | מערכות ABB Advant OCS, S800 I/O, בקרי Advant Controller 450, בקרי MasterPiece |
| אספקת חשמל | 24 VDC (דרך לוח אחורי של המערכת) |
| צריכת חשמל | כ-5–8 וואט |
| אבחון | זיהוי תקלות, אותות מחוץ לטווח/מתחת לטווח, שגיאות תקשורת |
| מפרטי סביבה | טמפרטורת הפעלה: 0°C עד +55°C (32°F עד +131°F) טמפרטורת אחסון: -25°C עד +70°C (-13°F עד +158°F) לחות יחסית: 5% עד 95% ללא עיבוי רעידות: תואם IEC 60068-2-6 עמיד לזעזועים: תואם IEC 60068-2-27 |
| מארז | IP20 (מונח בארון בקרה) |
| ממדים | כ-150 מ"מ (גובה) x 50 מ"מ (רוחב) x 120 מ"מ (עומק) |
| משקל | כ-0.4–0.6 ק"ג |
| הרכבה | מתחבר למערכת Advant OCS/S800 I/O |
| אישורים | CE, UL, CSA, עומד בתקני IEC 61131 |
