Product Description

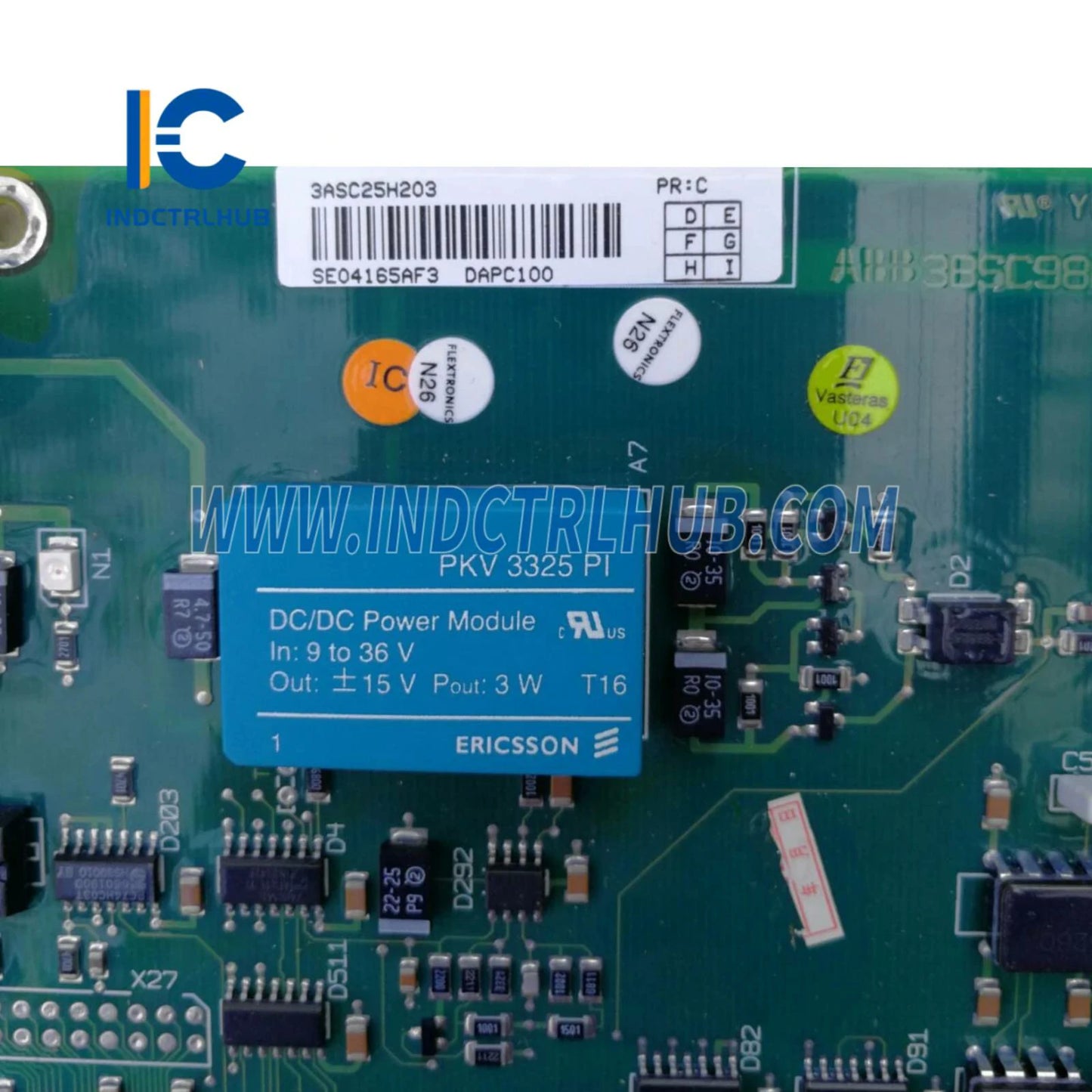

לוח בקרה ABB DAPC100 3ASC25H203
סקירת מוצר
- לוח הבקרה ABB DAPC100, עם מספר חלק 3ASC25H203, מיועד לשימוש במערכות Advant OCS (Open Control System) או S800 I/O של ABB, במיוחד במערכות בקרה מבוזרות (DCS) לאוטומציה תעשייתית. לוח זה משמש כרכיב קריטי לממשק בין מכשירי שדה למערכת הבקרה, ומאפשר עיבוד אותות אנלוגיים ודיגיטליים לבקרת אוטומציה ומעקב תהליכים. הוא נפוץ בתעשיות כמו ייצור חשמל, נפט וגז, עיבוד כימי, ונייר, שבהן איסוף נתונים אמין ובקרה הם חיוניים. ה-DAPC100 ידוע בעיצובו החזק, אמינות גבוהה, ואינטגרציה חלקה עם פלטפורמות האוטומציה הישנות של ABB.
מפרטים טכניים
- ל-3ASC25H203 (APC100) המפרט הבא על פי מקורות תעשייתיים ותיעוד ABB:
| מפרט | פרטים | |
|---|---|---|
| דגם/מספר חלק | 3ASC25H203 | |
| סימון | DAPC100 | |
| יצרן | א.ב.ב | |
| תיאור | לוח בקרה למערכות Advant OCS/S800 I/O | |
| סדרה | ||
| Advant OCS, S800 I/O | ||
| פונקציה | מעבד אותות אנלוגיים ודיגיטליים לממשק ובקרה של I/O | |
| אותות קלט | אנלוגי: 0/4–20 mA, ±10 V דיגיטלי: כניסות בינאריות לאותות מצב |
|
| אותות פלט | אנלוגי: 0/4–20 mA, ±10 V דיגיטלי: יציאות ריליי או בינאריות לאותות בקרה |
|
| ממשקי תקשורת | Advant Fieldbus, MasterBus, או פרוטוקולים קנייניים של ABB | |
| יכולת עיבוד | מיקרו-בקר משובץ לעיבוד אותות ואבחון | |
| תאימות | מערכות ABB Advant OCS, S800 I/O, בקר Advant 450, בקרי MasterPiece | |
| אספקת חשמל | 24 VDC (דרך לוח אחורי של המערכת) | |
| צריכת חשמל | כ-5–8 וואט | |
| אבחון | זיהוי תקלות, אותות מחוץ לטווח/מתחת לטווח, שגיאות תקשורת | |
| מפרטי סביבה | טמפרטורת הפעלה: 0°C עד +55°C (32°F עד +131°F) טמפרטורת אחסון: -25°C עד +70°C (-13°F עד +158°F) לחות יחסית: 5% עד 95% ללא עיבוי רעידות: תואם IEC 60068-2-6 עמיד לזעזועים: תואם IEC 60068-2-27 |
|
| מארז | IP20 (מונח בארון בקרה) | |
| ממדים | כ-150 מ"מ (גובה) x 50 מ"מ (רוחב) x 120 מ"מ (עומק) | |
| משקל | כ-0.4–0.6 ק"ג | |
| הרכבה | מתחבר למערכת Advant OCS/S800 I/O | |
| אישורים | CE, UL, CSA, עומד בתקני IEC 61131 |
