Product Description
פרטי מוצר
| פרמטר | פרטים |
|---|---|
| יצרן | א.ב.ב |
| מספר דגם/חלק | 216EA61B |
| תיאור | יחידת מעבד קלט אנלוגי |
סקירת מוצר
| פרמטר | פרטים |
|---|---|
| מספר חלק | 216EA61B HESG448230R1 |

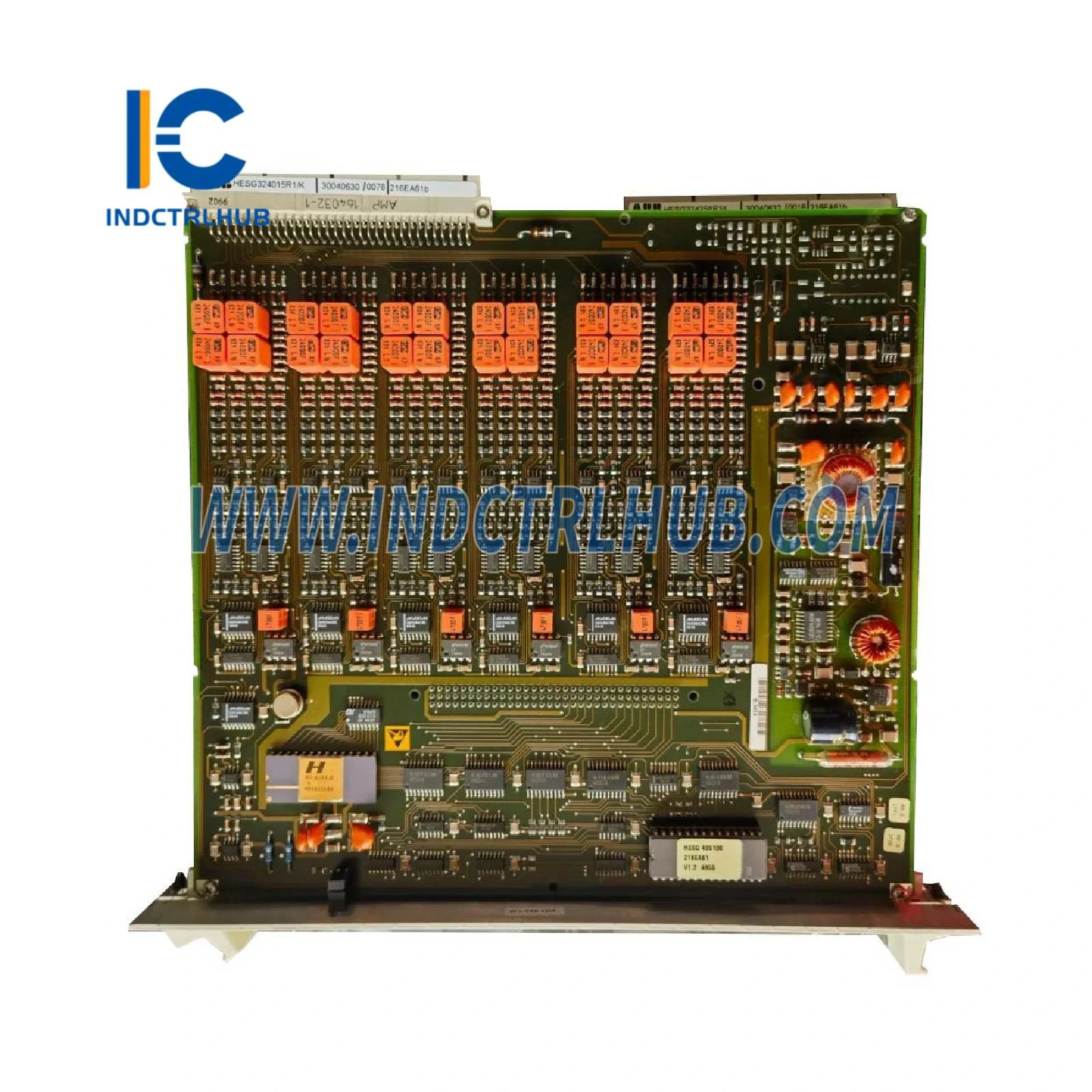

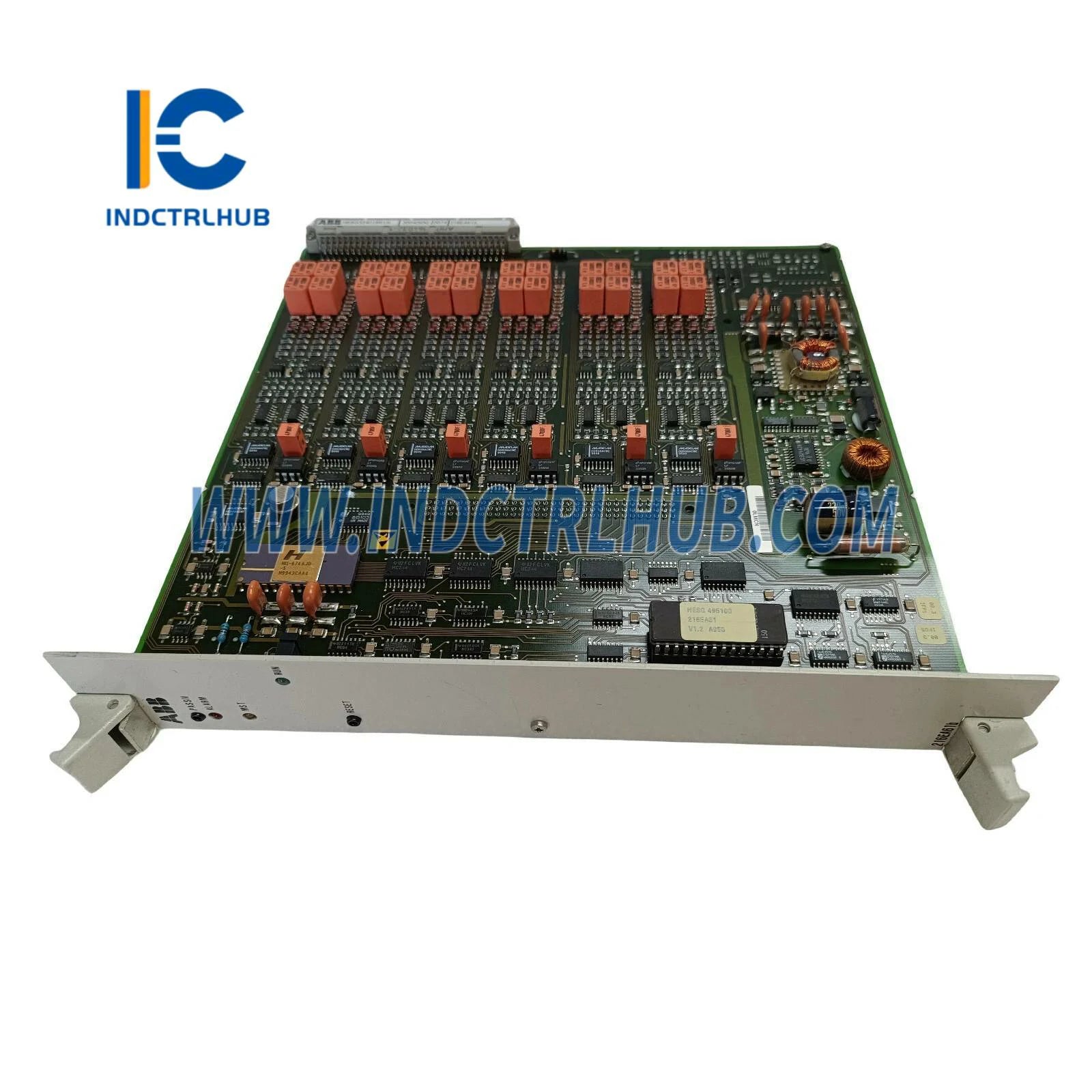

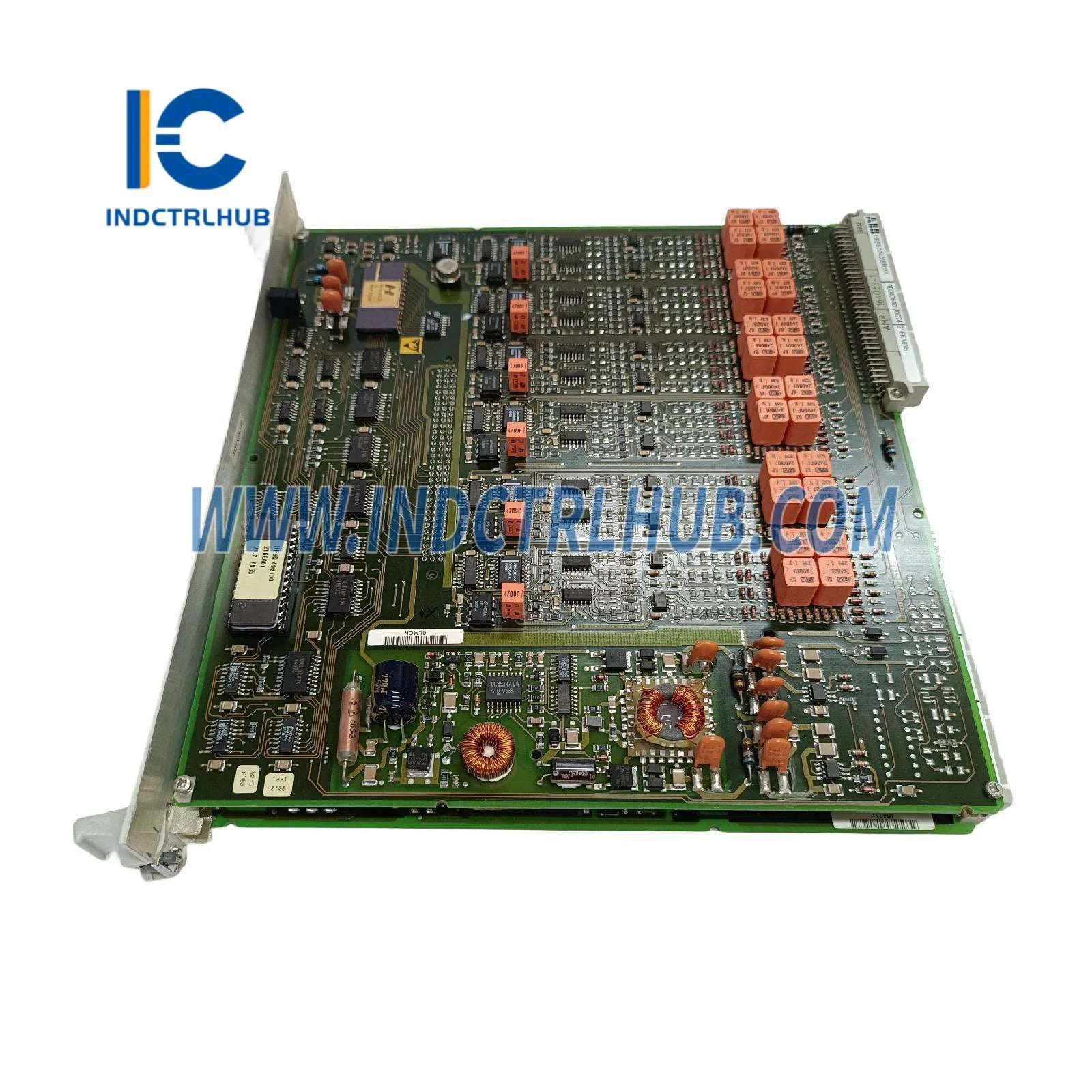

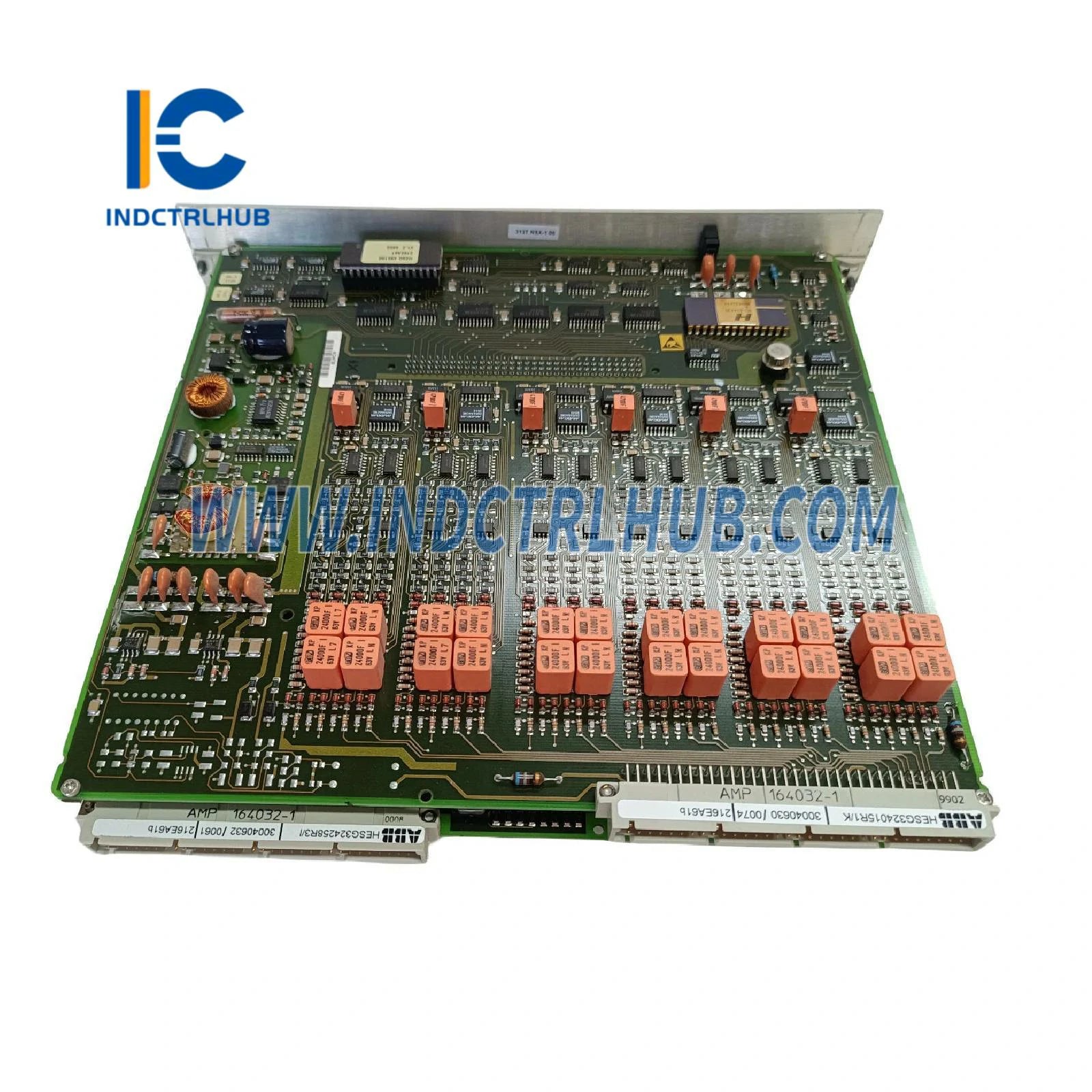

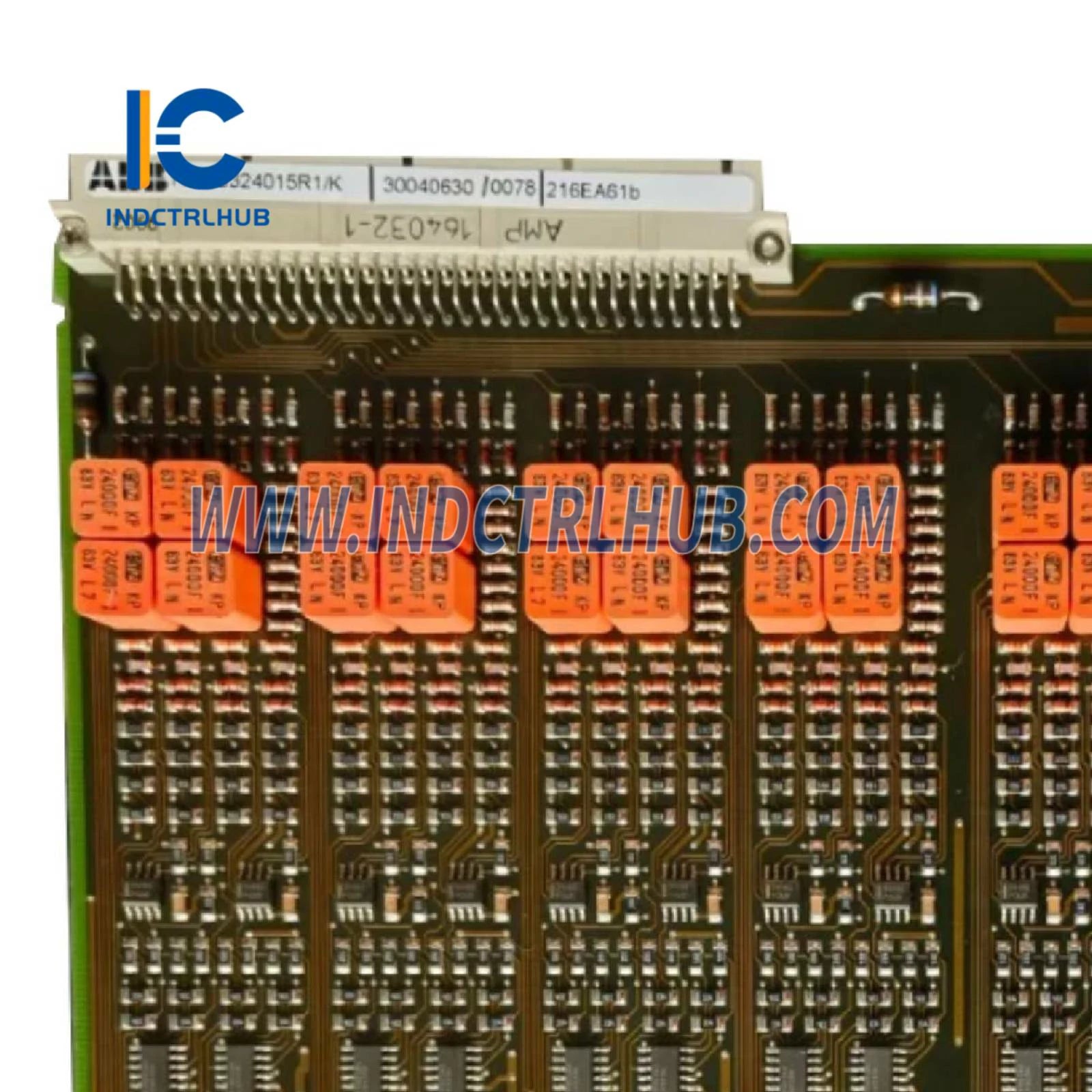

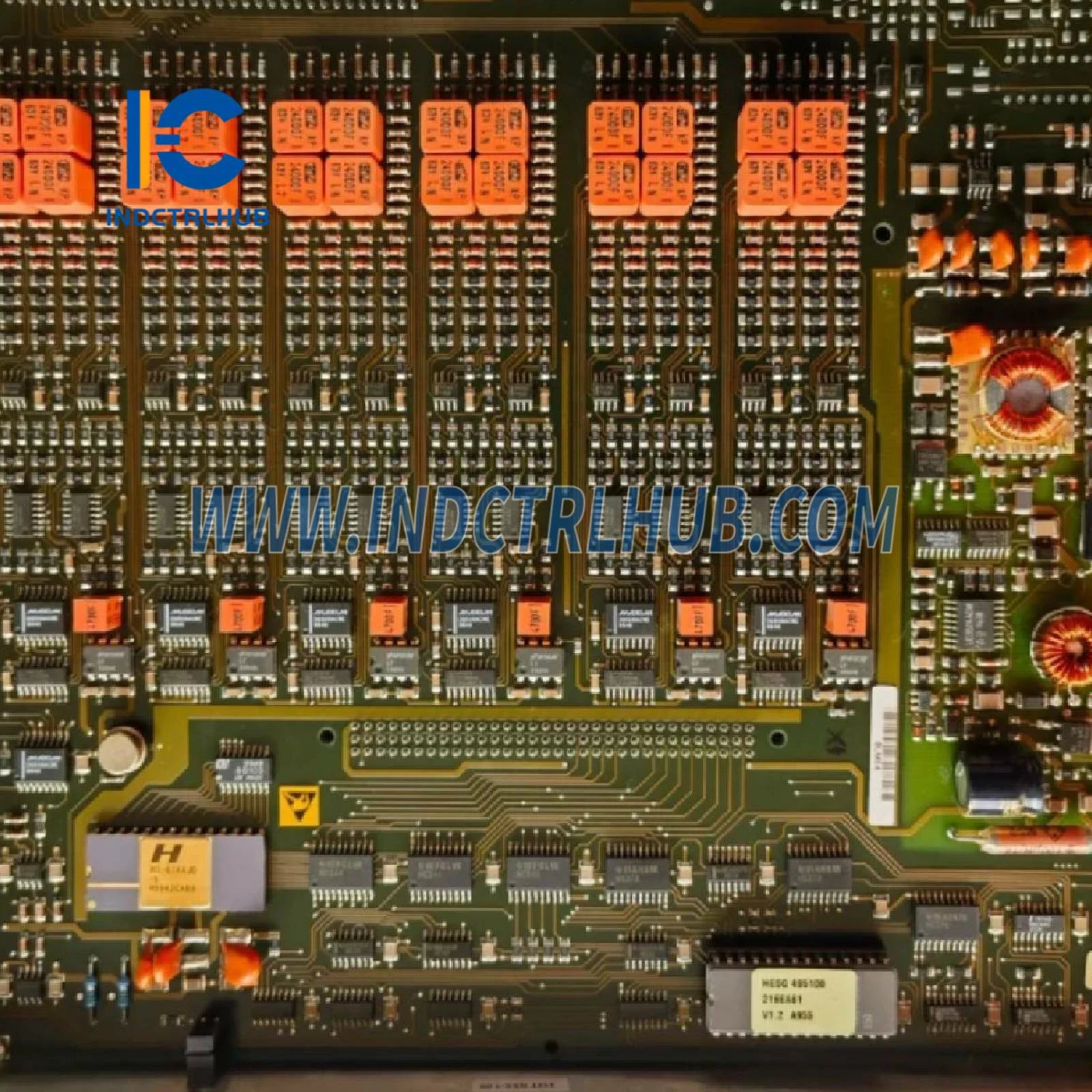

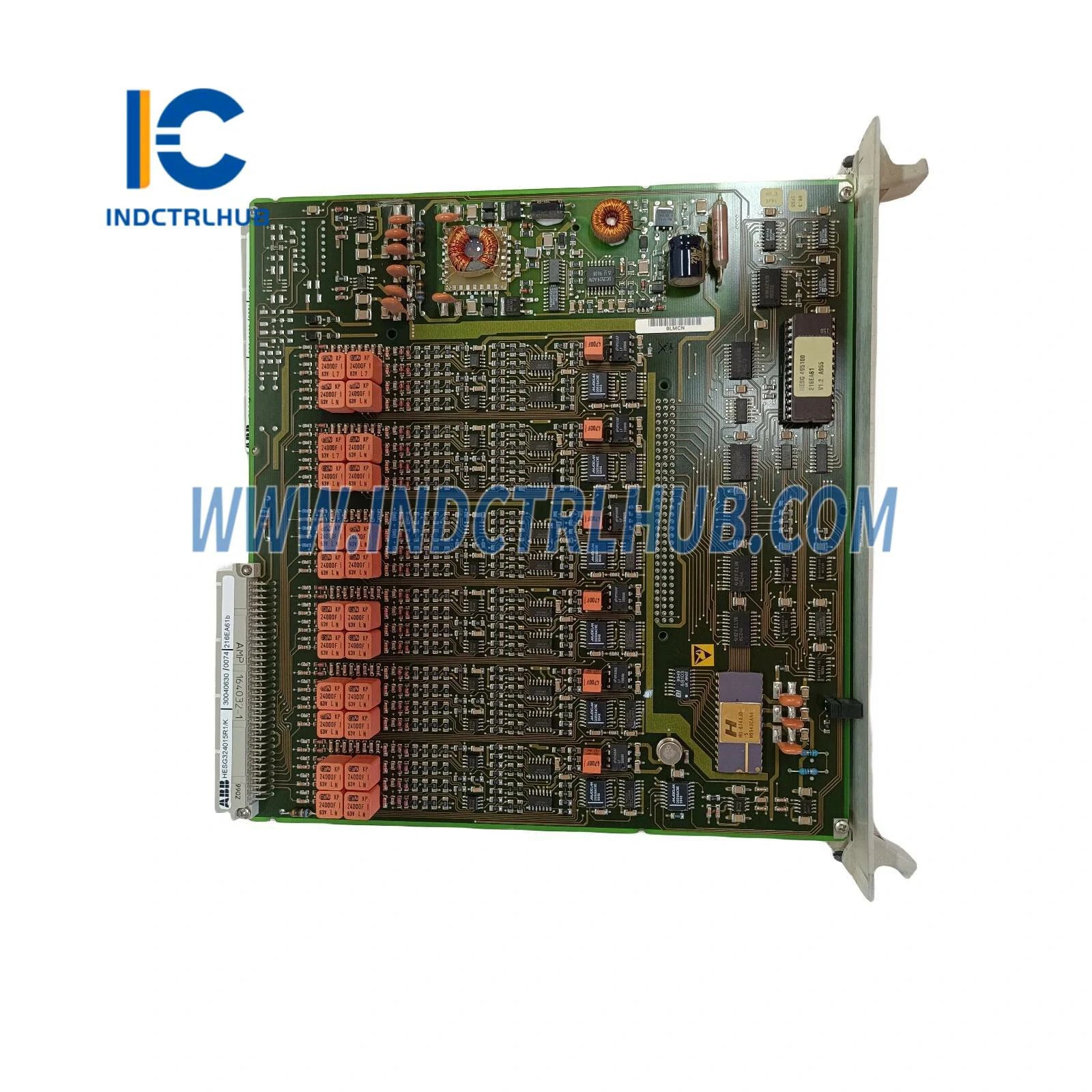

| שם המוצר | מודול קלט אנלוגי 216EA61B |
| יישום | רכישת אותות אנלוגיים במערכות בקרה מבוזרות למעקב ובקרה של תהליכים תעשייתיים |
| תאימות | משתלב עם מערכות ABB Procontrol, Symphony Plus, ו-System 800xA |
| פונקציה | מעבד אותות קלט אנלוגיים מחיישנים, מבצע המרה אנלוגית לדיגיטלית, ותומך בבקרת אוטומציה דיגיטלית |
מפרטים פונקציונליים
| פרמטר | פרטים |
|---|---|
| ערוצי קלט | 24 ערוצי קלט אנלוגיים |
| סוגי קלט | מתח (-40V עד +40V), זרם (4-20 mA), RTD, תרמוקפל |
| מעבד | מעבד פנימי 80C186 לטיפול באותות |
| רזולוציה | המרת A/D ברזולוציה של 16 ביט |
| דיוק | ±0.1% מהטווח טיפוסי |
| בידוד | בידוד בין ערוצים ובין ערוץ לאוטובוס (500 וולט) |
| אספקת חשמל | 24 V DC נומינלי (ממערכת הבקפליין) |
| צריכת חשמל | 10 וואט מקסימום |
| טווח טמפרטורת הפעלה | -30°C עד +70°C |
| הרכבה | הרכבה במארז בקר |
| ממדים | 178 מ"מ x 102 מ"מ x 254 מ"מ (רוחב x גובה x עומק) |
| משקל | 0.89 ק"ג |
| עמידה בתקנים | IEC 61131-2, CE, UL, CSA |
