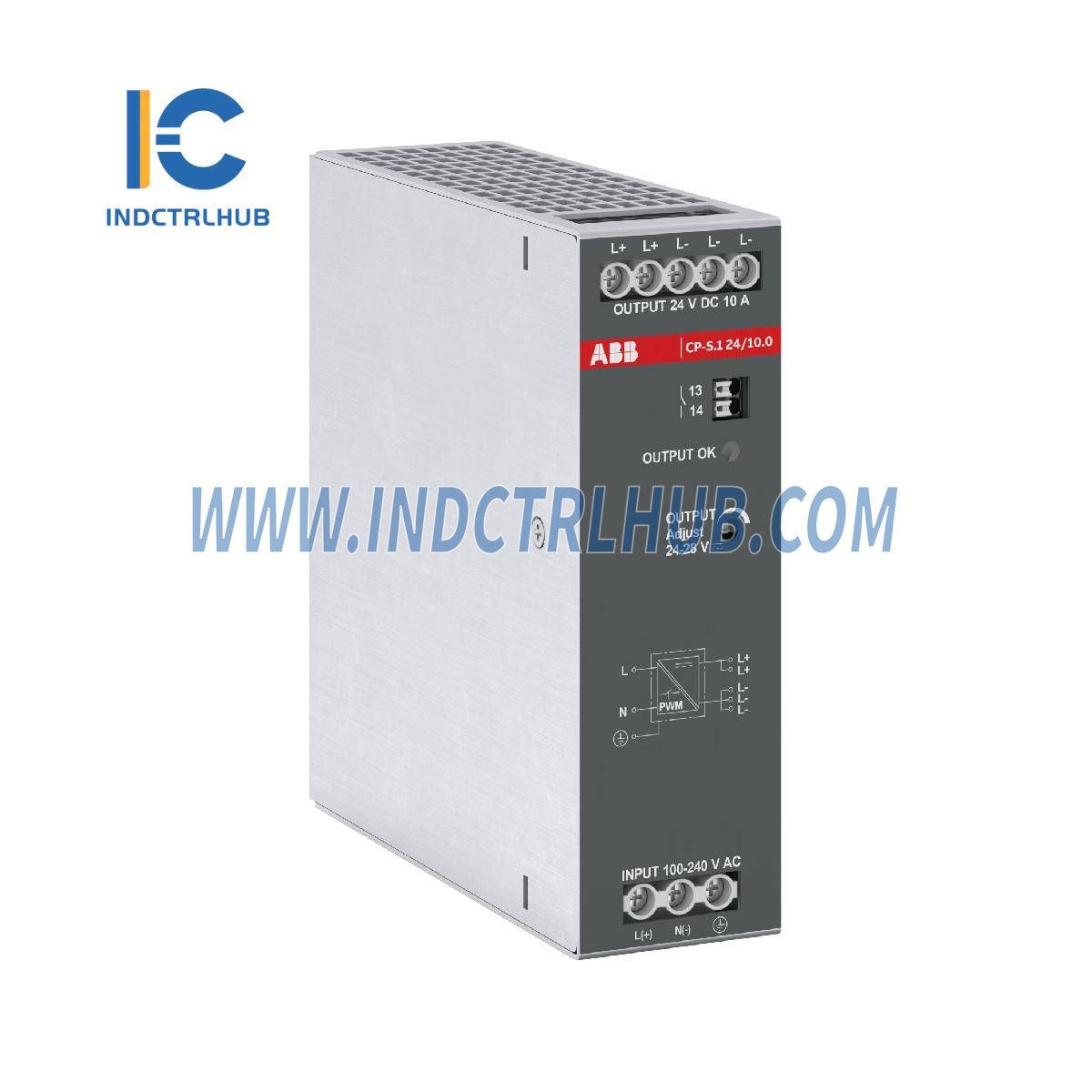

1SVR320661R1000 | ABB CP-S2410.0 ספק כוח במצב מתג ראשוני

1SVR320661R1000 | ABB CP-S2410.0 ספק כוח במצב מתג ראשוני

  • Manufacturer: ABB

  • Product No.: 1SVR320661R1000

  • Condition:1000 במלאי

  • Product Type: ספק כוח במצב מתג ראשי

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 19000g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • תמיכה 24/7
  • החזרות תוך 30 יום
  • משלוח מהיר

פרטי מוצר

  • יצרן: ABB
  • דגם/מספר חלק: CP-S2410.0 (1SVR320661R1000)
  • תיאור: ספק כוח במצב מתג ראשי

מידע כללי

תכונה פרטים
סוג מוצר מורחב CP-S.1 24/10.0
מזהה מוצר 1SVR320661R1000
ברקוד EAN 4013614561115
תיאור קטלוגי CP-S.1 24/10.0 ספק כוח כניסה: 100-240VAC/100-250VDC יציאה: DC 24V/10A
תיאור מפורט ספק כוח במצב מתג ראשי עם טווח כניסה רחב (85-264V AC / 90-277V DC). הספק יציאה מדורג של 240W, מתח יציאה של 24V DC (מתכוונן 24-28V DC), זרם יציאה של 10A. כולל שמירת כוח עד 150% למשך 5 שניות, יכולת פעולה במקביל, ותיקון מקדם הספק (EN 61000-3-2). תואם למודולי רדונדנס ובופר.

מידע להזמנה

תכונה פרטים
כמות מינימלית להזמנה 1 יחידה
מספר מכס 85044095
הורדות פופולריות גיליון נתונים, הוראות התקנה, תרשים חיווט

ממדים ומשקל

תכונה פרטים
רוחב נטו של המוצר 40 מ"מ
גובה נקי של המוצר 129.4 מ"מ
עומק/אורך נטו של המוצר 127 מ"מ
משקל נקי של המוצר 0.83 ק"ג
ממדי רמת אריזה 1 (קופסה) 72 _ 155 _ 169 מ"מ
משקל ברוטו של רמת החבילה 1 0.96 ק"ג
ממדי רמת אריזה 2 (קרטון) 400 _ 600 _ 190 מ"מ
משקל ברוטו רמת אריזה 2 19 ק"ג
רמת אריזה 2 יחידות 19 יחידות

מפרטים טכניים

תכונה פרטים
פונקציה ספק כוח במצב מתג
מספר פאזות 1

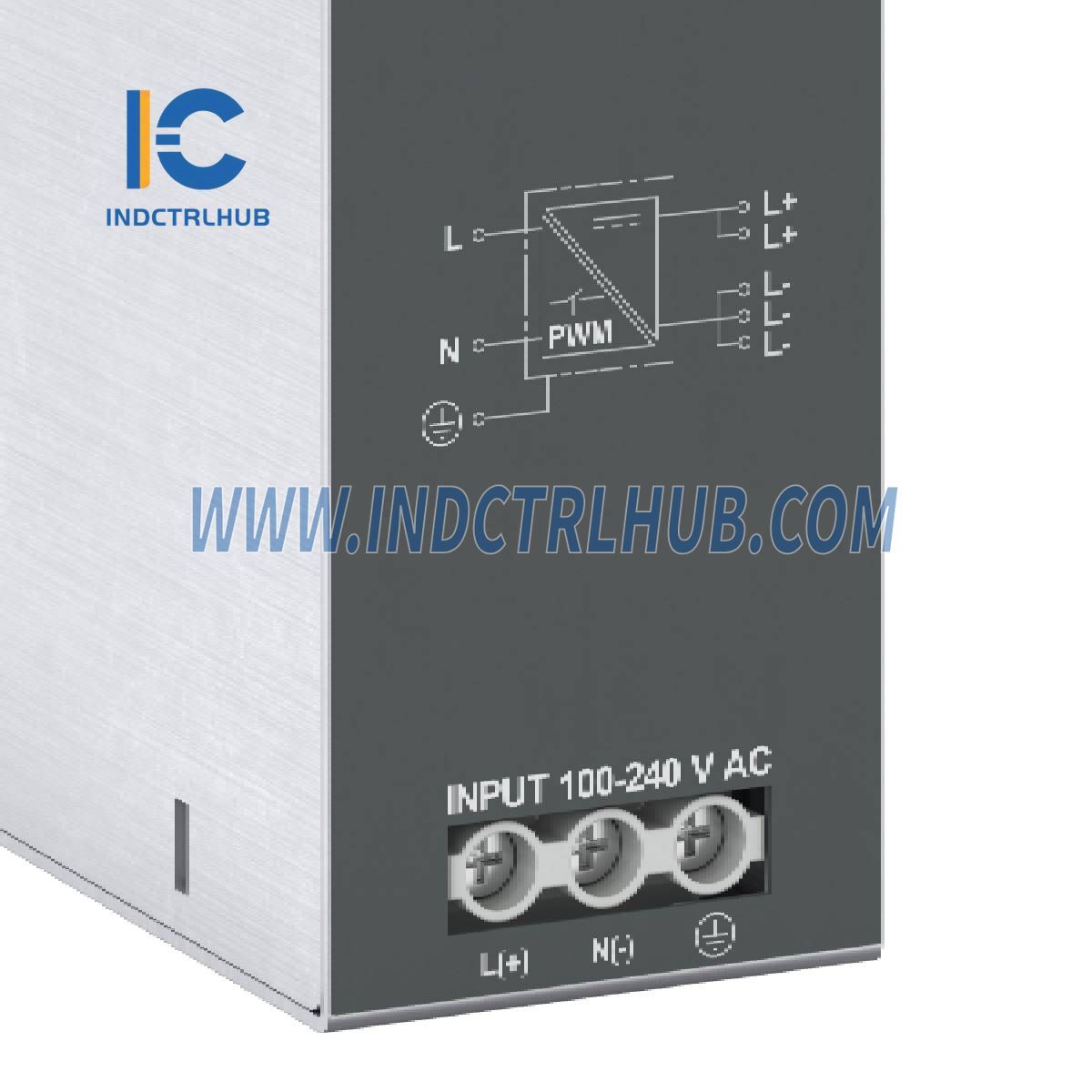

מתח כניסה מדורג (UIN) 100-240V AC / 100-250V DC
טווח מתח כניסה 85-264V AC / 90-277V DC
זרם כניסה טיפוסי (115V AC) 2.45A, (230V AC) 1.25A
זמן החזקה (230V AC) מינימום 20 מ"ש
תדירות מדורגת 50/60 הרץ, DC
גבולות תדר מדורג 45-65 Hz
מאפיין פלט עקומת U/I עם רזרבת הספק
הספק יציאה מדורג 240W

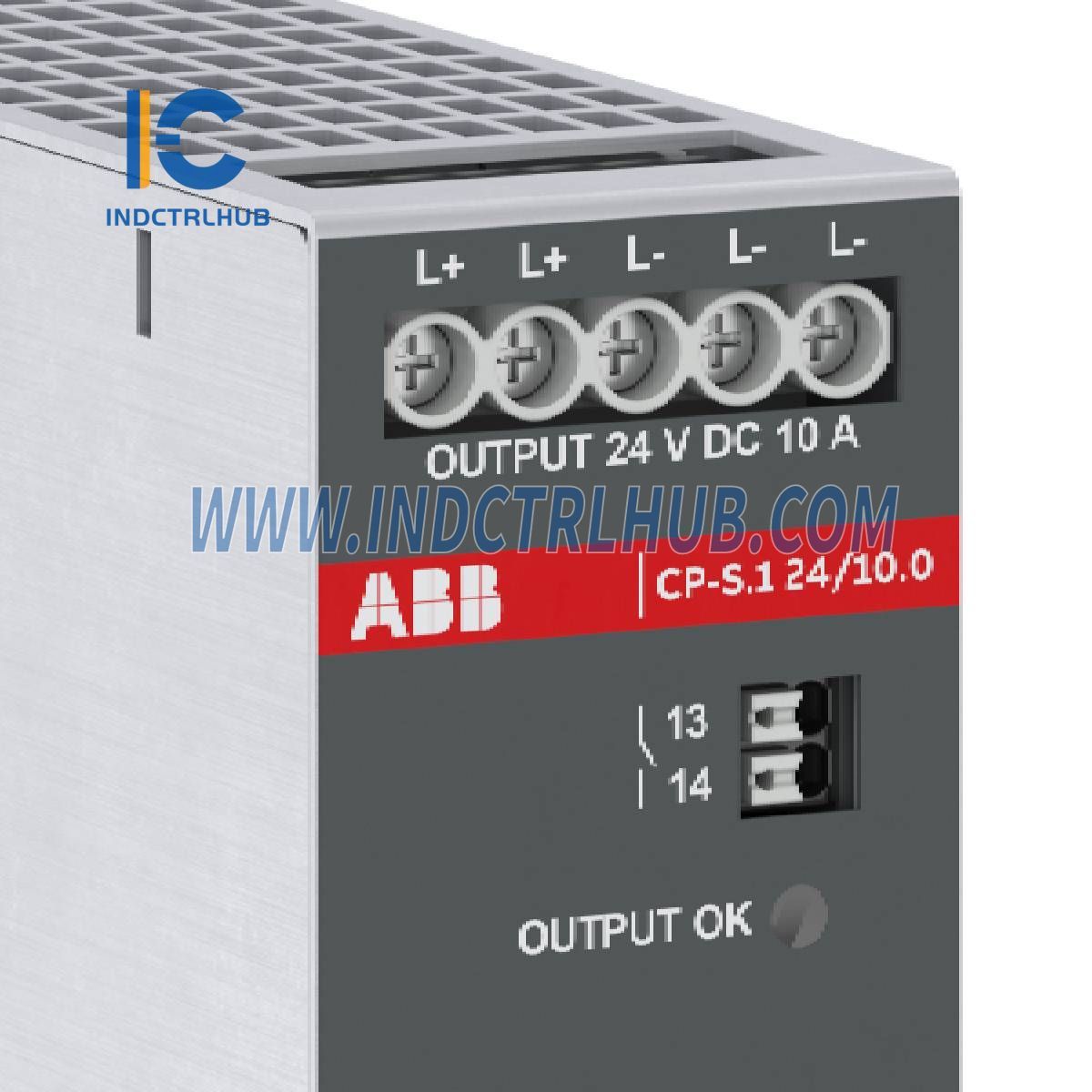

מתח יציאה מדורג 24V DC (מתכוונן 24-28V DC)
זרם יציאה מדורג 10A
זרם פלט מקסימלי 15A
מילואי כוח עד 150% למשך 5 שניות
רנדונדה ותפעול במקביל כן

הגנה ובטיחות חשמלית

תכונה פרטים
מתח התנגדות לדופק מדורג (Uimp) 4kV (קלט-פלט/PE/ריליי), 0.8kV (פלט-PE)
מתח בידוד מדורג (Ui) 300V (קלט-פלט/PE/ריליי), 50V (פלט-PE)
דרגת הגנה IP20 (מארז וטרמינלים)
דרגת זיהום 2
מיקום התקנה מסילת DIN TH35 (IEC 60715)
מרחק הרכבה מינימלי אופקי 30 מ"מ, אנכי 50 מ"מ

חיבור וכבלי חשמל

תכונה פרטים
גודל חוט מעגל הקלט 0.5-4.0 מ"מ² (גמיש), 20-12 AWG (UL)
גודל חוט מעגל הפלט 0.5-4.0 מ"מ² (גמיש), 20-12 AWG (UL)
מומנט הידוק קלט: 0.5 N·m (4.4 in·lb), פלט: 1.13 N·m (4.4 in·lb)
