Product Description
מידע כללי
|
תכונה |
פרטים |
|---|---|
|
יצרן |
Emerson |
|
מספר דגם/חלק |
PR6422/012-050-RAD |
|
תיאור |

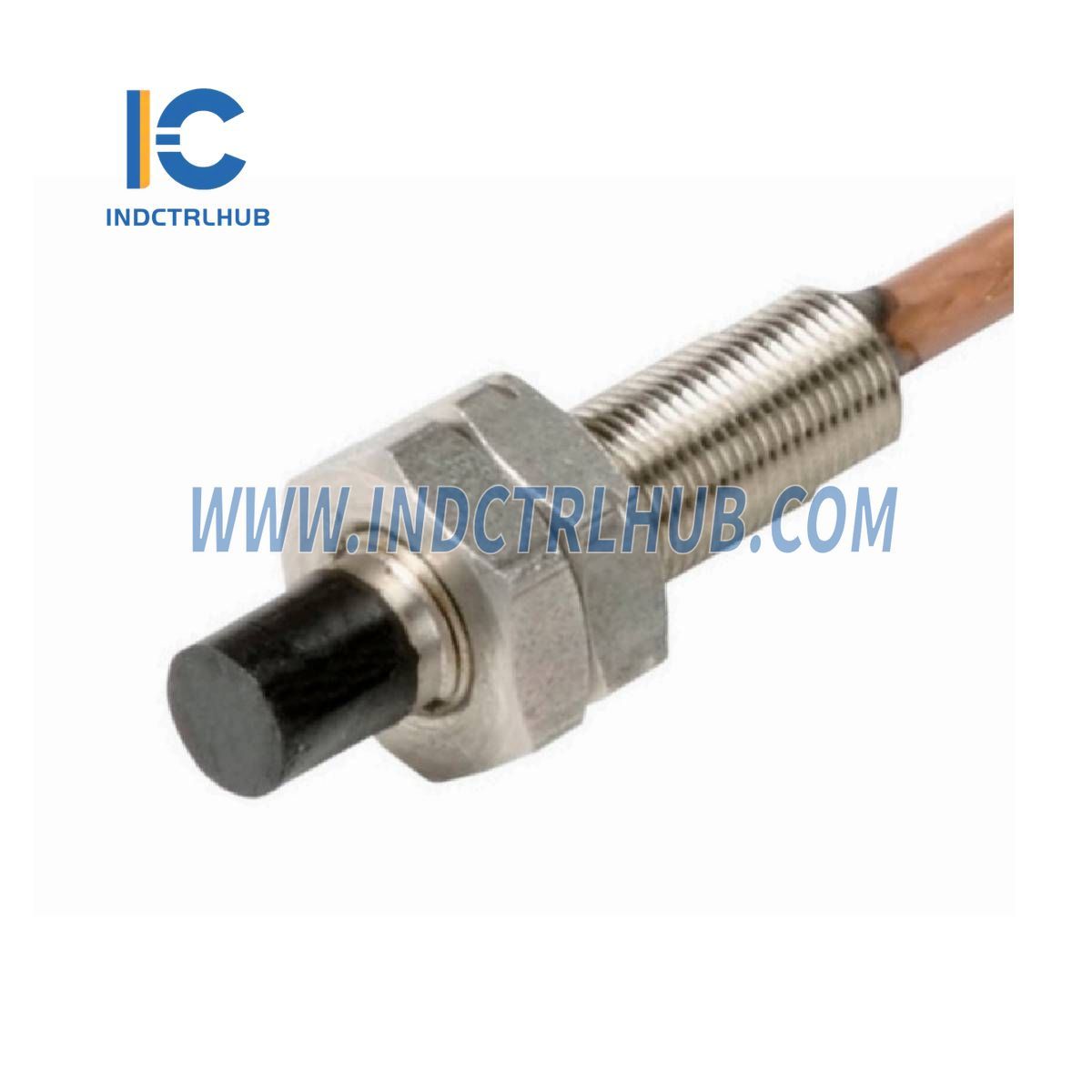

חיישן זרם אדדי 5 מ"מ |
ביצועים דינמיים
|
פרמטר |
ערך |
|---|---|
|
רגישות |
16 וולט/מ"מ (406.4 מ"ו/מיל) ≤ ±1.5% מקסימום |
|
מרווח אוויר (מרכז) |
כ-0.8 מ"מ (0.03”) נומינלי |
|
סטייה לטווח ארוך |
< 0.3% |
|
טווח (סטטי) |
±0.5 מ"מ (0.020”) |
|
טווח (דינמי) |
0 עד 250 מיקרומטר (0 עד 0.010”) |
מפרטי מטרה
|
פרמטר |
ערך |
|---|---|
|
חומר מטרה/פני שטח |
פלדה פרומגנטית (42 Cr Mo 4 סטנדרט) |
|
מהירות פני שטח מקסימלית |
2,500 מ"ש (98,425 אינץ'/שנייה) |
|
קוטר ציר מינימלי |
≥20 מ"מ |
מגבלות סביבתיות
|
מצב |
ערך |
|---|---|
|
טווח טמפרטורת הפעלה |
-35 עד 180°C (-31 עד 356°F) |
|
סטיות טמפרטורה (<4 שעות) |
200°C (392°F) |
|
טמפרטורת כבל מקסימלית |
200°C (392°F) |
|
שגיאת טמפרטורה |
<2%/100°K (תואם API) |
|
עמידות ללחץ (ראש החיישן) |
10,000 hPa (145 psi) |
|
הלם ורעידות |
5g @ 60Hz @ 25°C (77°F) |
מפרטים פיזיים
|
פרמטר |
ערך |
|---|---|
|
חומר |
חיישן – פלדת אל-חלד כבל – PTFE |
|
משקל (חיישן וכבל 1 מ', ללא מיגון) |
~100 גרם (3.53 אונקיות) |
מידע להזמנה
מטריצת הזמנה: PR6422 / X X X - X X X
|
מיקום קוד |
אפשרויות זמינות |
|---|---|
|
חוט שרוול |
M6x0.5 (0) ¼-28UNF-2A (1) |
|
כבל ממוגן |
עם (1) ללא (0) |
|
אורך כולל של החיישן |
C=Cx+5.3 מ"מ 0 (Cx=25 מ"מ) 1 (30 מ"מ) 2 (40 מ"מ) 3 (50 מ"מ) 4 (60 מ"מ) 5 (70 מ"מ) 6 (80 מ"מ) 7 (90 מ"מ) 8 (100 מ"מ)* |
|
מתאם תקע |
עם (0) ללא (1) |
|
אורך כולל של הכבל |
0 (4 m) 1 (5 m) 2 (6 m) 3 (8 m) F (9 m) 4 (10 m) |
|
קצה כבל |
LEMO (0) פתוח (1) |
