פתרון החלפה/שדרוג Bently Nevada 330851-02-000-066-10-00-00 לסדרת 3300 XL: תוכנן למעבר חלק

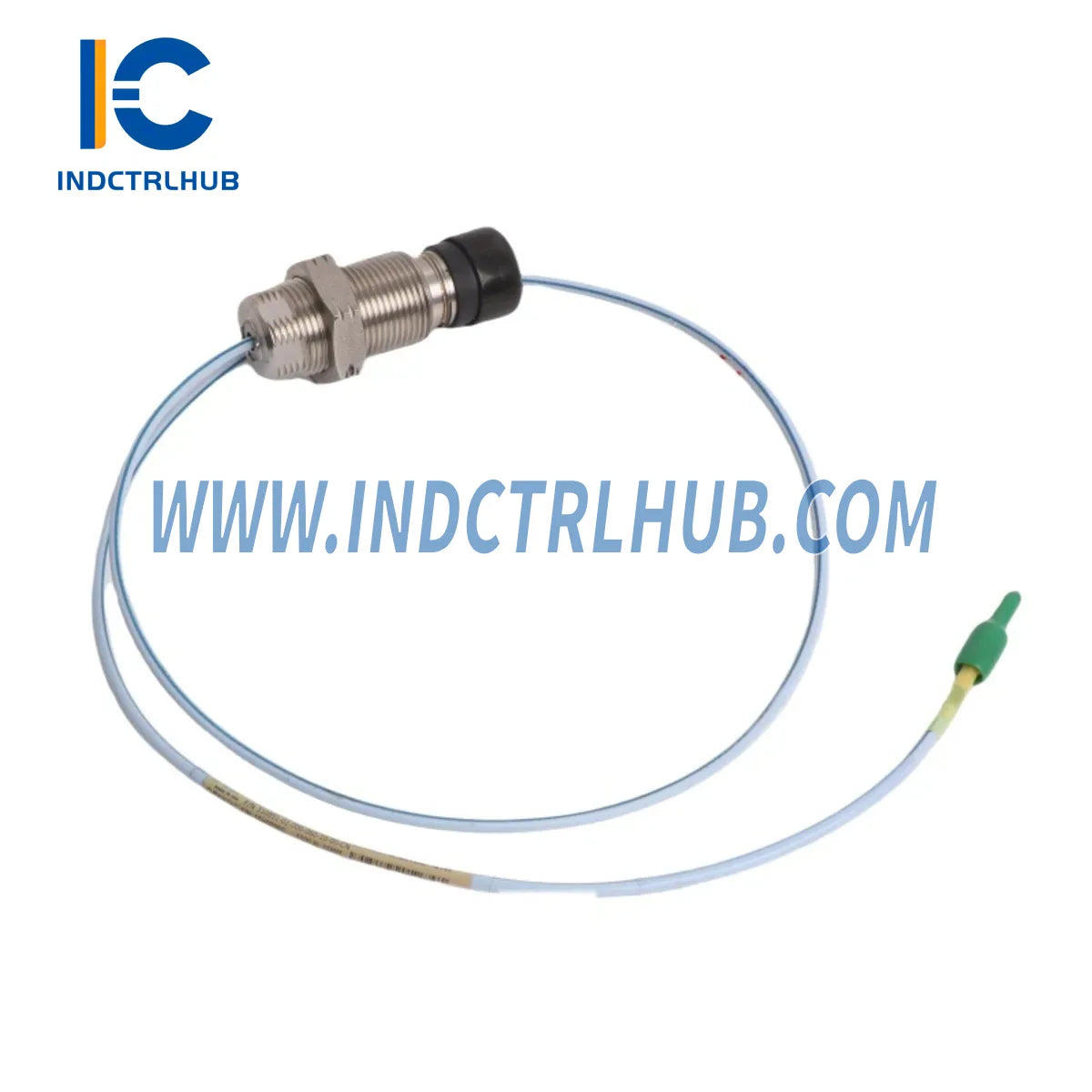

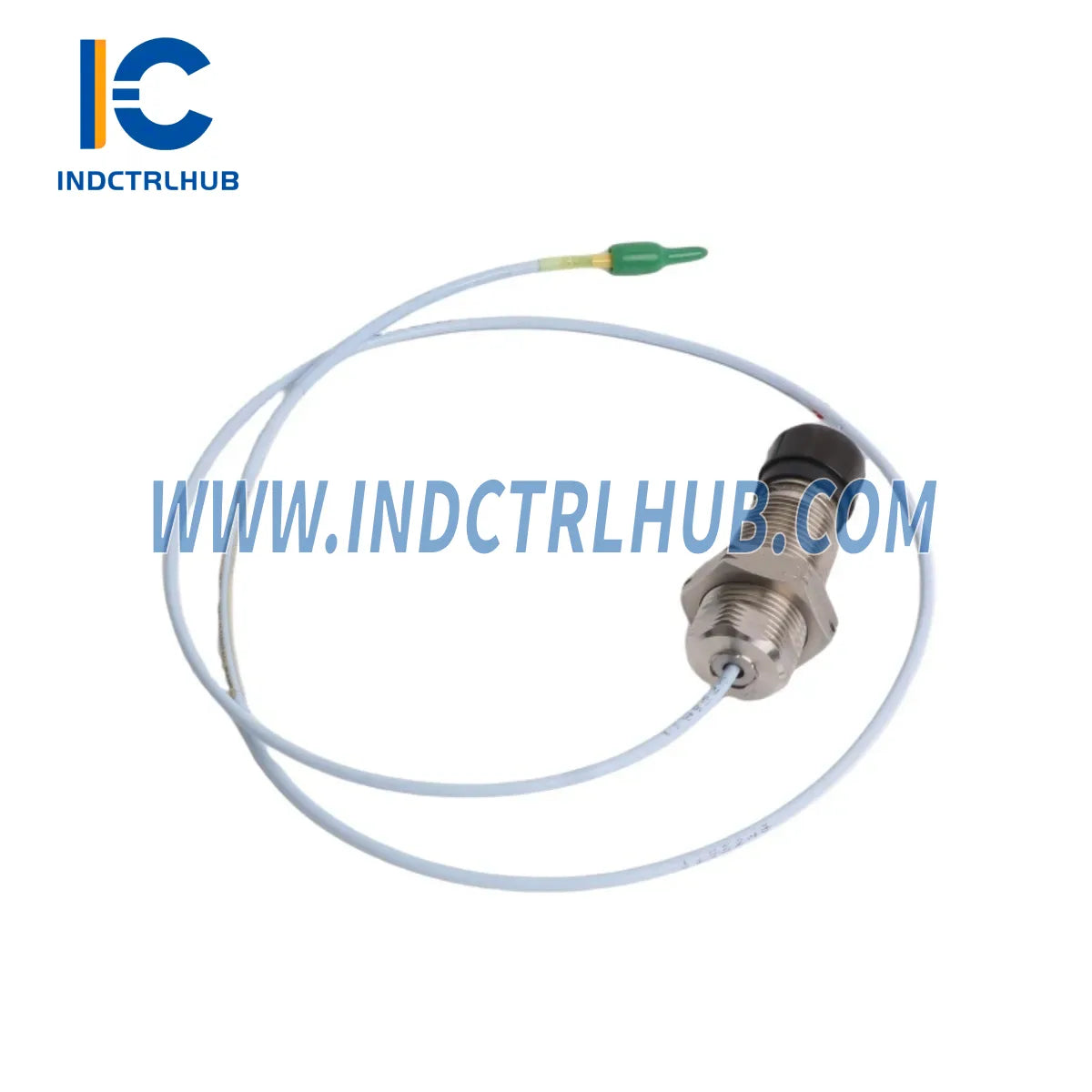

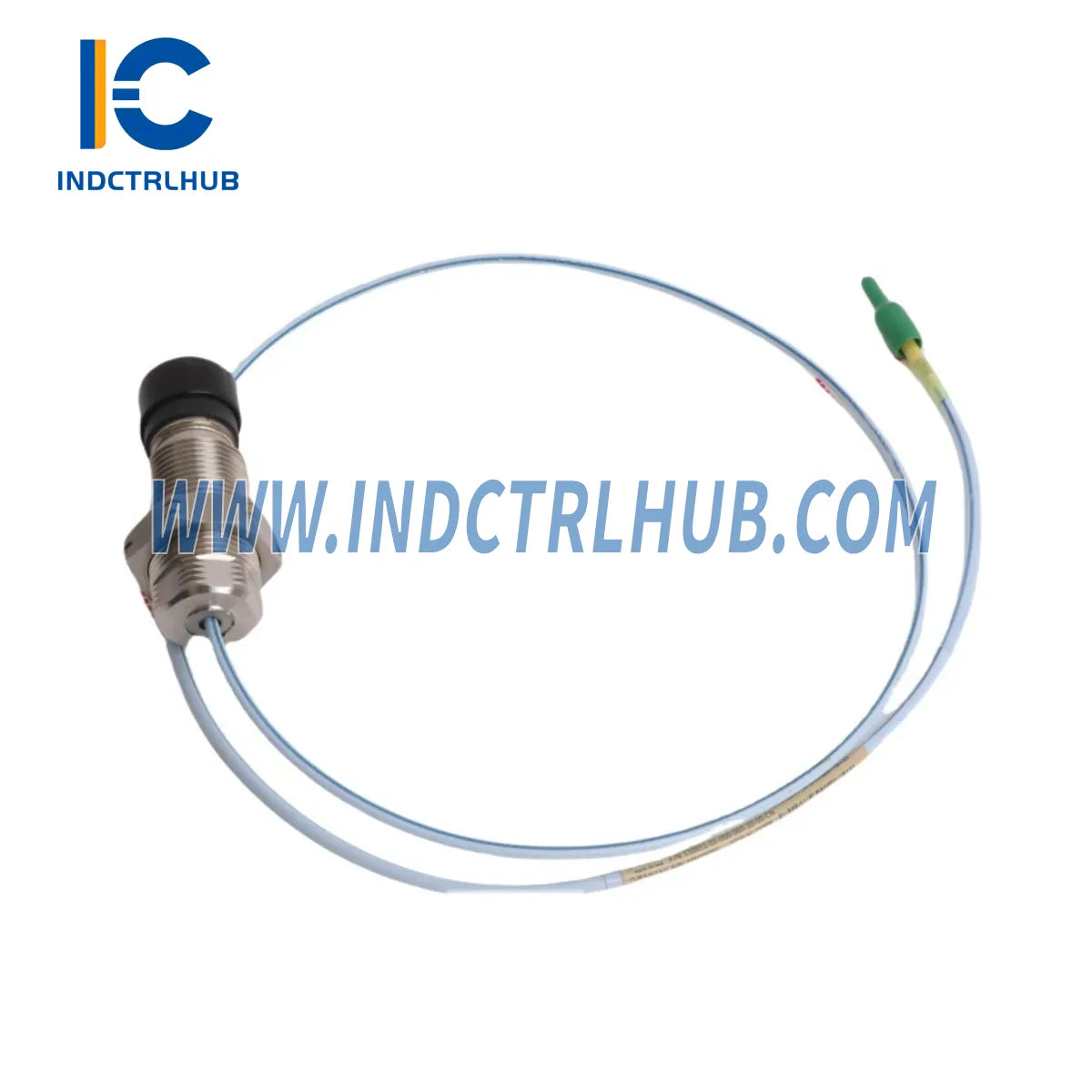

המעבר מתשתית ניטור רטט מיושנת הוא אחד ההחלטות הקריטיות ביותר בתכנון תחזוקה תעשייתית. Bently Nevada 330851-02-000-066-10-00-00 הוא גלאי קרבה בקוטר 25 מ"מ שתוכנן לפלטפורמת 3300 XL – המספק את אותה גאומטריית חישה בעזרת זרם אדדי כמו היחידה הישנה, תוך עמידה בדרישות הסובלנות המחמירות וההגנה מפני הפרעות אלקטרומגנטיות של היום. בין אם אתה מנהל השבתה מתוכננת או מגיב להודעת סוף חיים מיצרן המקורי, גלאי זה מספק נתיב שדרוג מאומת, שמגן על תשתית הכבלים הקיימת ועל ההשקעה במתקן המוניטור.
המשתמשים המיועדים כוללים מהנדסי ציוד מסתובב, צוותי אמינות ומומחי רכש MRO הזקוקים להחלפה מתועדת במלואה עם נתוני כיול ניתנים למעקב ואחריות ל-12 חודשים – ללא זמני המתנה הקשורים לערוצי OEM.
טבלת השוואת תאימות
| פרמטר | יחידה ישנה | 330851-02-000-066-10-00-00 (יחידה זו) |
|---|---|---|
| קוטר קצה הגלאי | 25 מ"מ | 25 מ"מ ? |
| גודל חוט | M10 ¡Á 1 | M10 ¡Á 1 ? |
| אורך כבל | ~1 מ' אינטגרלי | ~1 מ' אינטגרלי ? |
| רגישות פלט | 7.87 וולט/מ"מ (200 מ"ו/מיל) | 7.87 וולט/מ"מ (200 מ"ו/מיל) ? |
| טווח ליניארי | 0.25 ¨C 2.54 מ"מ | 0.25 ¨C 2.54 מ"מ ? |
| תאימות למתקן מוניטור | 3300 XL | 3300 XL ? |
| אחריות | משתנה / פג תוקף | 12 חודשים ? |
כל הפרמטרים אומתו מול תיעוד מערכת Bently Nevada 3300 XL. אחריות ל-12 חודשים מכסה פגמים בייצור וסטיות כיול מעבר לסובלנות שפורסמו.
פתרונות שדרוג חלקים
החלפת גלאי קרבה כמעט אף פעם לא מתבצעת לבד. בעת שדרוג ה- 330851-02-000-066-10-00-00 למערכת 3300 XL שלך, יש להעריך בו זמנית את הרכיבים הנלווים הבאים כדי להבטיח שלמות אות מקצה לקצה ותאימות פיזית:
- כבל הארכה (4 מ', מחוזק): אם כבל ההארכה הקיים שלך מראה סדקים במעטפת או קורוזיה במחבר, החלף אותו ב-Bently Nevada 330130-040-03-CN כבל הארכה | 3300 XL 4 מ' מחוזק כדי לשמור על לולאת ההתנגדות התואמת של המערכת.
- כבל הארכה (8 מ', 25 מ"מ): עבור מרחקים ארוכים יותר, Bently Nevada 330854-080-24-CN כבל הארכה | 3300 XL 25 מ"מ 8 מ' הוא האפשרות התואמת במפעל לקוטר הגלאי הזה.
- כבל חיבור (8 רגל, מבודד): חיווט פנל קצר בין כבל ההארכה למוניטור יש לעדכן ל-Bently Nevada 16710-08 כבל חיבור סדרת 3300 | 8 רגל מבודד כדי לבטל רעש לולאת הארקה שנגרם על ידי בידוד מיושן.
- כבל חיבור (17 רגל): מארזים גדולים יותר עשויים לדרוש את ה-כבל חיבור Bently Nevada 16710-17 | סדרת 3300 מחוזק 17 רגל לחיבורי מערכת מארז לתיבת צומת.
- כבל חיבור (35 רגל): התקנות מוניטור מרוחקות נהנות מה-כבל חיבור Bently Nevada 16710-35 | סדרת 3300 מחוזק 35 רגל, המספק הגנה מחוזקת מלאה למרחקים ארוכים יותר.
- כבל חיבור (99 רגל, עמיד במיוחד): למרחקים בין השדה לחדר הבקרה העולים על 20 מ', יש לציין את ה-כבל חיבור Bently Nevada 16710-99 מחוזק 99 רגל | 3300 XL עמיד במיוחד.
- ספק כוח AC: אם ספק הכוח במערכת המוניטור הוא מקורי להתקנה, שקול להחליף אותו מראש ב-ספק כוח AC Bently Nevada 3300/12 190-250V למערכת מוניטור 12 כדי למנוע הפעלות שגויות במהלך הפעלת גלאים חדשים.
- גלאי NSv למיקום הפוך (M10): לצירים עם גישה צירית מוגבלת, ה-גלאי Bently Nevada 330907 3300 NSv למיקום הפוך | M10×1 5 מ' הוא הגאומטריה המומלצת למיקום חלופי.
- גלאי NSv למיקום הפוך (סטנדרטי): כחלופה, ה-גלאי קרבה Bently Nevada 330906-02-12-05-02-00 3300 NSv למיקום הפוך מתאים לתצורות מיקום הפוך סטנדרטיות באותו מערך.
- כבל הארכה NSv (6.5 מ'): בעת שילוב עם גלאי NSv, יש לעדכן את הכבל ל-כבל הארכה Bently Nevada 330930-065-00-CN | 3300 NSv 6.5 מ' לשמירת כיול המערכת.
שאלות נפוצות להנחיות שדרוג
- שאלה: האם הדגם 330851-02-000-066-10-00-00 הוא תחליף ישיר תואם פינים לגלאי 3300 XL 25 מ"מ הקיים שלי?
- תשובה: כן. הגלאי משתמש באותו חוט M10×1, בקוטר קצה של 25 מ"מ, וברגישות של 200 מ"ו/מיל כפי שמוגדר במפרט המקורי של 3300 XL. ברוב ההתקנות אין צורך בשינוי הגדרות המוניטור.
- שאלה: האם עלי לכוונן מחדש את המרווח של הגלאי לאחר ההתקנה?
- תשובה: כן. גם עם החלפה תואמת, יש להגדיר את המרווח האווירי לטווח שצוין על ידי היצרן (בדרך כלל 1.0 עד 1.5 מ"מ למערכות 3300 XL) באמצעות כלי מדידה מכויל. יש לוודא את מתח המרווח DC בקלט המוניטור לאחר ההתקנה.
- ש: האם ניתן להשתמש מחדש בכבל ההארכה הקיים שלי?
- ת: אם הכבל נמצא בתוך תקופת השירות שלו ואינו מציג נזק למעטפת או חמצון במחבר, ניתן להשתמש בו מחדש. עם זאת, לרענון מערכת מלא, אנו ממליצים לשלב עם כבל הארכה 330130-040-03-CN 4m מחוזק כדי להבטיח התאמת התנגדות.
- ש: האם הגלאי יעבוד עם כרטיס המוניטור 3300 XL הקיים שלי ללא שינויים בקושחה?
- ת: כן. ה-330851-02-000-066-10-00-00 מכויל למערכת הנהג/מוניטור 3300 XL. אין צורך בשינויים בקושחה או בקונפיגורציה ברמת כרטיס המוניטור.
- ש: מה דרישת המרחב הפיזי להתקנה?
- ת: גוף הגלאי דורש כ-65 מ"מ של מרווח מאחורי בוס ההרכבה ליציאת הכבל האינטגרלית. אשר את מרווח המתלה לפני ההתקנה במארזי מיסבים צרים.
- ש: כיצד אני מאמת פעולה נכונה לאחר החלפה?
- א: אשר כי מתח המרווח DC נמצא בטווח הליניארי (בדרך כלל ?10 עד ?18 וולט DC), בדוק אות רטט AC נקי בתצוגת המוניטור, ואמת כי נקודות ההתרעה לא השתנו. תעד את קריאות המרווח כפי שנמצאו וכפי שהושארו ברשומת התחזוקה שלך.
אחריות מובטחת
כל יחידה של Bently Nevada 330851-02-000-066-10-00-00 המסופקת על ידי Industrial Control Hub מכוסה באחריות ל-12 חודשים ממועד המשלוח. הכיסוי כולל:
- פגמים בייצור: כל כשל הנובע מחומרים או עבודת ייצור בתנאי הפעלה רגילים.
- סטיית כיול: אם הרגישות חורגת ביותר מ-±1% מהמפרט של 200 mV/mil במהלך תקופת האחריות בתנאים המותרים, היחידה תוחלף ללא תשלום.
- שלמות המחבר: גופי המחברים ומנגנוני הנעילה מכוסים מפני כשל מוקדם תחת מומנט התקנה סטנדרטי.
- תהליך התביעה: פנה לצוות הטכני שלנו בכתובת [email protected] עם מספר ההזמנה ותיאור קצר של מצב הכשל. יחידות חלופיות ישלחו תוך 3–5 ימי עסקים לאחר אישור התביעה.
- החרגות: נזק פיזי כתוצאה מהתקנה לא נכונה, חשיפה כימית מעבר למפרטים המותרים, או שינוי לא מורשה מבטלים את האחריות.
צוות התמיכה הטכנית שלנו זמין לסייע באימות התקנה, בהליכי כוונון המרווח ובתיעוד הפעלת המערכת לאורך תקופת האחריות ומעבר לה.
