פתרון החלפה ושדרוג Bently Nevada 330104-15-20-05-02-00 לסדרת 3300: מעבר חלק למעקב רטט מודרני

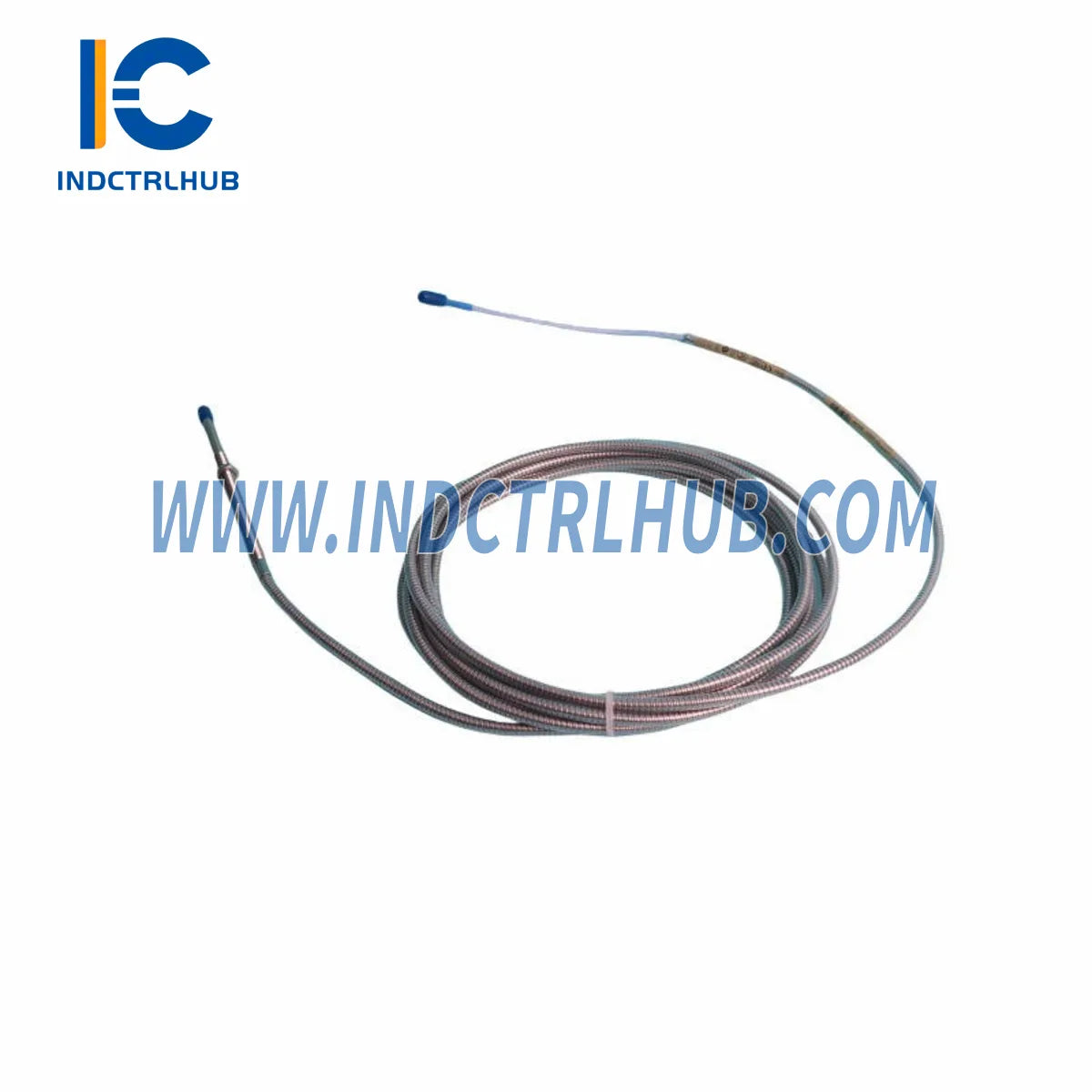

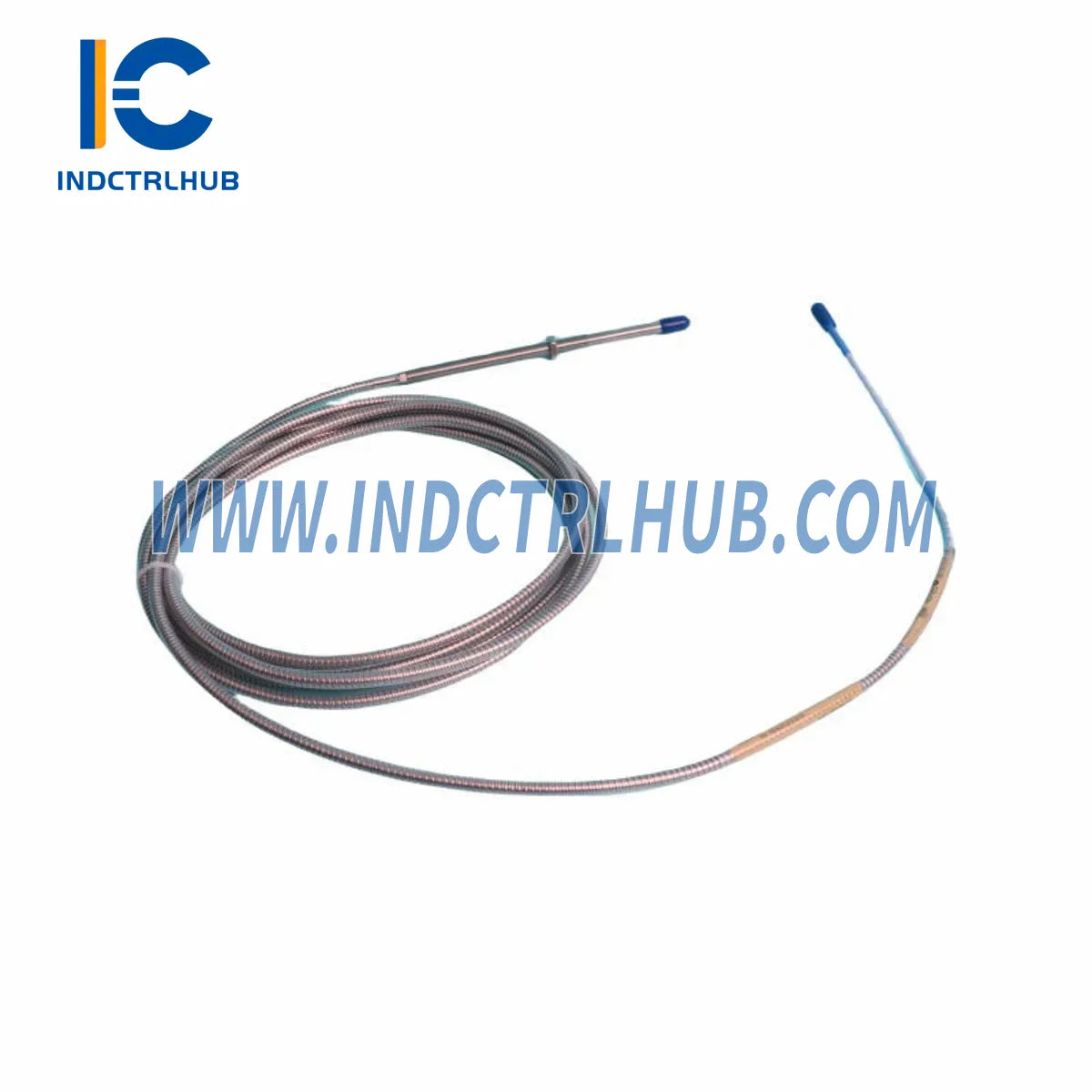

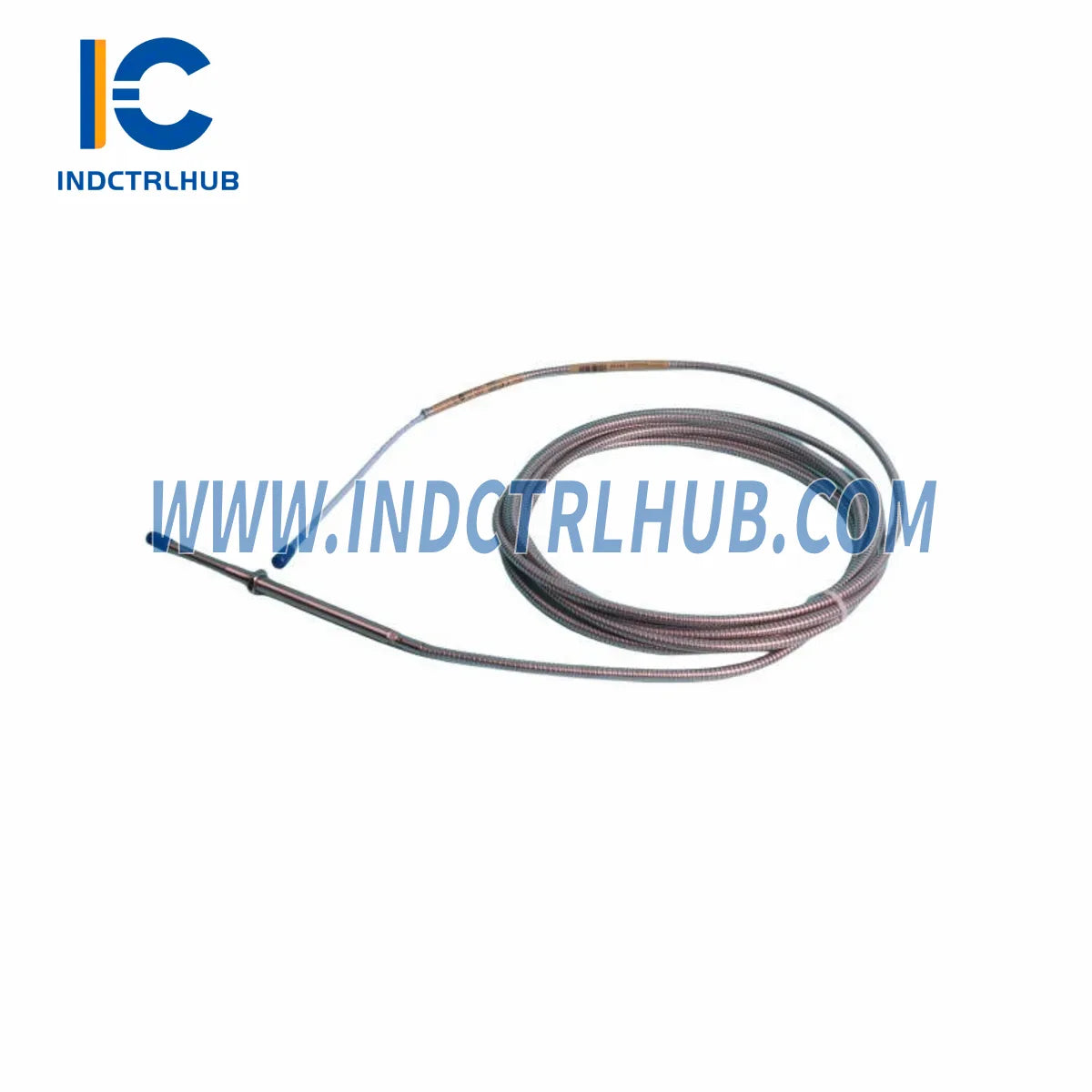

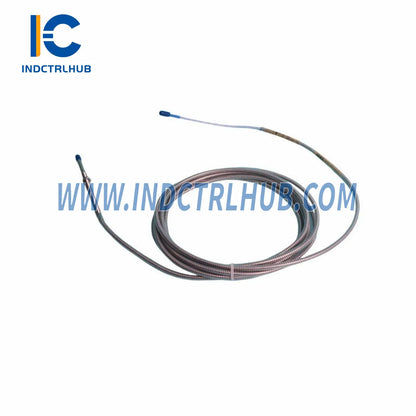

ה- Bently Nevada 330104-15-20-05-02-00 הוא מערכת חיישני קרבה מדויקת המהונדסת לפלטפורמת סדרת 3300 – אבן יסוד במעקב רטט ומיקום תעשייתי במכונות מסתובבות. ככל שמערכות 3300 XL הישנות מתקרבות לסוף חייהן, מתקנים מתמודדים עם האתגר הקריטי של שמירת דיוק המדידה תוך מעבר לתשתית דור חדש. פתרון ההחלפה הזה מספק נתיב שדרוג מאומת שמגן על שלמות האות, מצמצם זמני השבתה ומגן על ההשקעה בחיווט הקיים שלכם.
מתוכנן למהנדסי מפעל, צוותי אמינות ומומחי רכש MRO, ההחלפה 330104-15-20-05-02-00 מתמודדת עם נקודות הכאב הנפוצות ביותר במודרניזציה של מערכות ישנות: חיבורי מחברים לא תואמים, אי התאמות בעיבוד אותות ומגבלות הרכבה פיזיות – כל אלו נפתרים לפני פתיחת חלון התחזוקה שלכם.
תכונות עיקריות ויתרונות
- ? תאימות מאומתת לסדרת 3300 – החלפה ישירה חשמלית ומכנית למערכות החיישנים המקוריות 330104
- ? טכנולוגיית חישה בעזרת זרמי אדדי – מדידה ללא מגע של רטט, מיקום ומהירות הציר עם ליניאריות גבוהה
- ? מתח הטיה סטנדרטי של -24 VDC – תואם למוניטורים Proximitor/Seismic קיימים ללא צורך בכיול מחדש
- ? כבל מחוסם – עמיד בפני הפרעות אלקטרומגנטיות, עומס מכני וסביבות תעשייתיות קשות
- ? אחריות ל-12 חודשים – כיסוי החלפה מלא מתאריך המשלוח
- ? נבדק ומוסמך במפעל – כל יחידה נשלחת עם תיעוד כיול ודוח בדיקה
תסריטי יישום
- טורבינות קיטור וגז – ניטור רטט רדיאלי של הציר במהלך פרויקטים למעבר למערכת DCS ישנה
- מדחסים צנטריפוגליים – מדידת מיקום דחף כאשר החיישנים המקוריים 330104 שחוקים או פגומים
- משאבות ותיבות הילוכים – החלפת מהירות והתייחסות פאזה במתקנים התואמים ל-API 670
- מתקני פטרוכימיה – מתקנים באזורי סיכון הדורשים חיישני קרבה מוסמכים
- ייצור חשמל – פרויקטים לשדרוג מערכות מ-3300 ל-3500 בסדרות מוניטור על מדף
טבלת השוואת תאימות
| פרמטר | מקורי 330104-15-20-05-02-00 | יחידת החלפה זו |
|---|---|---|
| חוט הגלאי | M10 × 1 | M10 × 1 ? |
| אורך הגלאי | 15 מ"מ | 15 מ"מ ? |
| אורך כבל | 5 מ' (סטנדרטי) | 5 m ? |
| סוג מחבר | BNC / MIL-C | BNC / MIL-C ? |
| מתח הטיה | -24 וולט DC | -24 וולט DC ? |
| רגישות | 7.87 וולט/מ"מ (200 מ"ו/מיל) | 7.87 וולט/מ"מ ? |
| טווח ליניארי | 0.25¨C2.25 מ"מ | 0.25¨C2.25 מ"מ ? |
| טווח טמפרטורה | -35¡ãC עד +177¡ãC | -35¡ãC עד +177¡ãC ? |
| אחריות | פג תוקף (ישן) | 12 חודשים ? |
פתרונות שדרוג חלקים
כאשר מחליפים את מערכת הגלאי הישנה 330104-15-20-05-02-00, מעבר מלא דורש אימות תאימות לאורך כל שרשרת האות. להלן הרכיבים העיקריים שיש להעריך במהלך פרויקט השדרוג שלך:
- גלאי קרבה (הרכבה הפוכה): אם ההתקנה שלך משתמשת בתצורות הרכבה הפוכות, ודא שראש הגלאי מעודכן ליחידת סדרת NSv תואמת. גלאי קרבה Bently Nevada 330906-02-12-05-02-00 3300 NSv להרכבה הפוכה מתאים ישירות לרוב התקנות 3300 XL עם הרכבה הפוכה.
- כבלי הארכה: מערכת הגלאי 330104 מסתמכת על כבלי הארכה תואמים לעיבוד אות מדויק. כאשר מחליפים את הגלאי, תמיד יש לוודא את אורך כבל ההארכה ואת דירוג השריון. כבל הארכה Bently Nevada 330130-040-03-CN (3300 XL 4m עם שריון) ו-כבל הארכה Bently Nevada 330854-080-24-CN (3300 XL 25mm 8m) מאושרים לשימוש עם גלאי סדרת 330104.
- מוניטור פרוקסימיטור (4-ערוצים): אם מוניטור המותקן על מדף שלך גם מתיישן, שקול לשדרג ל-Bently Nevada 3500/40M Proximitor Monitor או ל-Bently Nevada 3500/42M Proximitor Monitor (135489-02) – שניהם מקבלים קלטים תואמים לגלאי 330104 ומספקים אבחון משופר.
- מוניטור רטט (סייסמי): להתקנות המשלבות ערוצי פרוקסימיטי וסייסמיים, מוניטור רטט Bently Nevada 3500/42M (176449-02) תומך בתצורות קלט מעורבות ללא חומרת עיבוד אות נוספת.
- מתקן מערכת: עוברים ממתקן 3300 לפלטפורמת 3500? מתקן מערכת Bently Nevada 3500/05 (19 אינץ', 14 חריצים) מתאים לכל מודולי הקלט/פלט של סדרת 3500 ומאושר CSA/NRTL לאזורים מסוכנים.
- ספק כוח: ודא שספק הכוח במתקן שלך מתאים למספר המודולים המורחב. ספק כוח Bently Nevada 3300/12 AC (190–250 וולט, מתקן ל-12 מוניטורים) מספק כוח יציב למתקני 3300 ישנים במהלך מעבר הדרגתי.
- מודול רטט Aero GT: ליישומי טורבינת גז, מודול קלט/פלט רטט Bently Nevada 3500/44M Aero GT משתלב ישירות עם גלאים תואמי 330104 ותומך במעקב מהיר של הציר.
שאלות נפוצות להנחיות שדרוג
- שאלה 1: האם ניתן להשתמש מחדש בחיווט הקיים כאשר מחליפים את 330104-15-20-05-02-00?
- תשובה: ברוב המקרים, כן. החלפת 330104 משתמשת באותו תקן מחבר BNC/MIL-C ומתח הטיה של -24 וולט DC, כך שניתן בדרך כלל לשמור על חיווט השדה ותיבות הצמתים הקיימות. יש לוודא את רציפות מגן הכבל ושלמות המחבר לפני הפעלה מחדש.
- שאלה 2: האם אני צריך לכייל מחדש את מוניטור הפרוקסימיטור לאחר התקנת הגלאי המוחלף?
- תשובה: אם היחידה המוחלפת תואמת את הרגישות המקורית (7.87 וולט/מ"מ / 200 מ"ו/מיל) וטווח הקו הליניארי, בדרך כלל אין צורך בכיול מחדש של המוניטור. עם זאת, אנו ממליצים לבצע בדיקת מרווח סטטית ולאשר את מתח הפלט במרחק המרווח הנומינלי (1.0 מ"מ טיפוסי) לפני החזרת המכונה לשירות.
- שאלה 3: האם החלפה פיזית תואמת למחזיק הגלאי ומסגרת ההרכבה הקיימים שלי?
- ת: כן. הברגה M10 ¡Á 1 ומידות גוף הגלאי 15 מ"מ זהות ל-330104-15-20-05-02-00 המקורי, ומבטיחות התאמה ישירה במחזיקי הגלאי הקיימים ללא צורך בעיבוד או מתאם.
- ש4: מה האורך המרבי הנתמך להרצת כבל?
- ת: תצורת הכבל הסטנדרטית באורך 5 מ' תומכת בהרצות עד לאורך כבל ההארכה המדורג (בדרך כלל 5 מ' הארכה + 5 מ' כבל גלאי = 10 מ' סה"כ מערכת). להרצות ארוכות יותר, התייעץ עם הצוות הטכני שלנו לאפשרויות כבל הארכה מתואמות.
- ש5: האם ניתן להשתמש בממיר זה באזורים מסוכנים (מסווגים)?
- ת: סדרת 330104 מיועדת לשימוש בסביבות תעשייתיות. להתקנות באזורים מסוכנים מסווגים (אזור 1/2 או מחלקה 1/2), אשרור את סימוני האישורים הספציפיים על יחידת ההחלפה ואמת את התאימות לקוד החשמל המקומי לפני ההתקנה.
- ש6: כיצד אני מאמת שהיחידה המוחלפת פועלת כראוי לאחר ההתקנה?
- ת: השתמש בכלי מדידה מכויל או מד מרווחים כדי לכוון את המרחק בין הגלאי למטרה לערך הנומינלי (בדרך כלל 1.0 מ"מ / 40 מיל). מדוד את מתח ה-DC ביציאת המוניטור Proximitor ¡ª הוא אמור להראות כ- -10 VDC במרווח הנומינלי. השווה לרשומת הכיול המקורית אם קיימת.
אחריות מובטחת
כל יחידת החלפה Bently Nevada 330104-15-20-05-02-00 המסופקת על ידי Industrial Control Hub מכוסה באחריות ל-12 חודשים מתאריך המשלוח. אחריות זו כוללת:
- פגמים בייצור בחומרים ובעבודת היד
- ביצועים חשמליים מחוץ למפרטים שפורסמו
- שלמות מחבר והרכבת כבל
תביעות אחריות מטופלות תוך 5 ימי עסקים. יחידות פגומות מוחלפות או מקבלות זיכוי לפי שיקול דעתנו. עבודה באתר ונזקים נלווים אינם כלולים. לשירות אחריות, פנו לצוות התמיכה הטכנית עם מספר ההזמנה ותיאור התקלה.
זמינות הסכמי שירות מורחבים וערכת חלקי חילוף למתקנים המנהלים מספר התקנות מסדרת 3300/3500 ¡ª צרו קשר לקבלת תוכנית תמיכה מותאמת אישית.
