Product Description
פתרון החלפה/שדרוג לממסר DVC Fisher 38B5786X112 לסדרת DVC6200: מעבר חלק מובטח

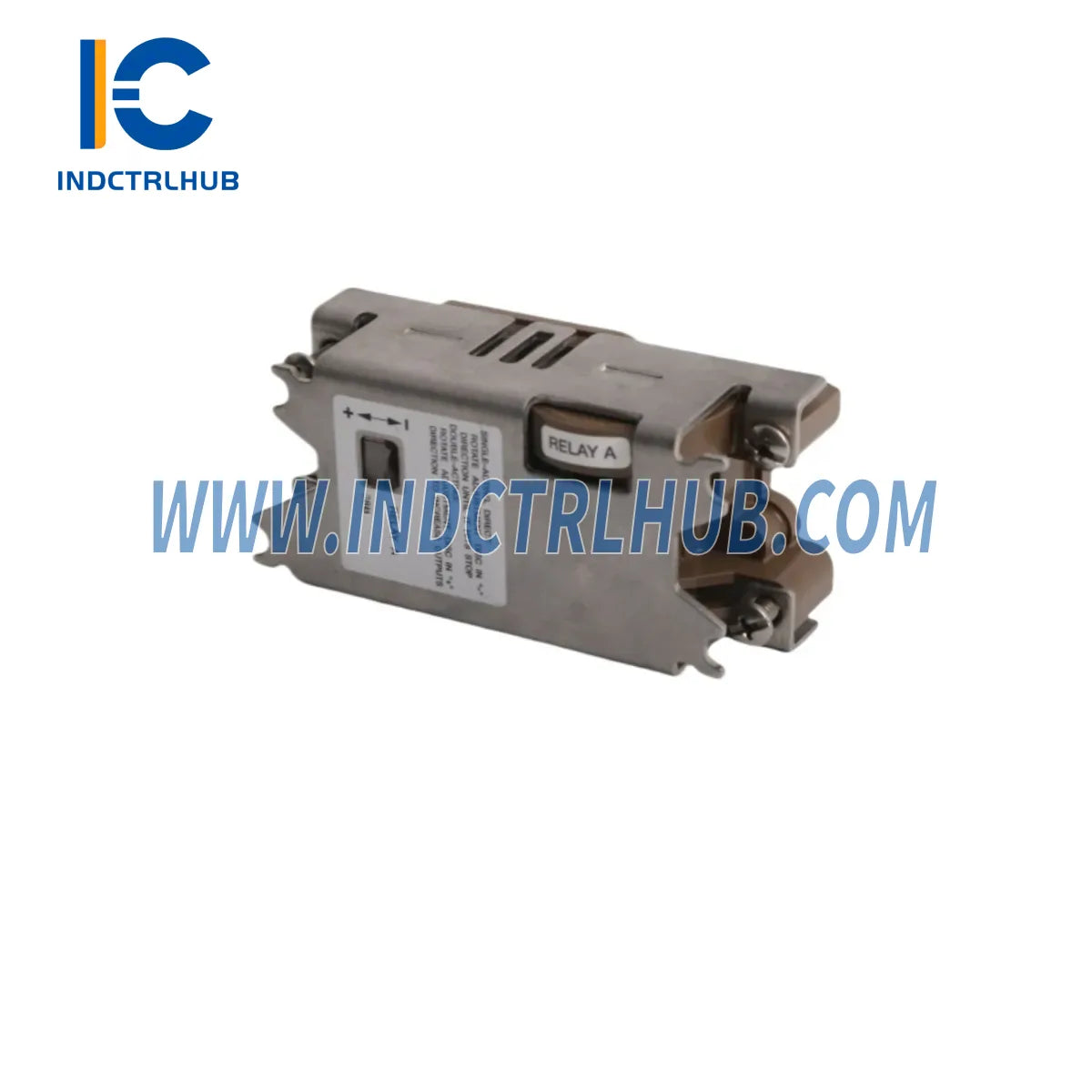

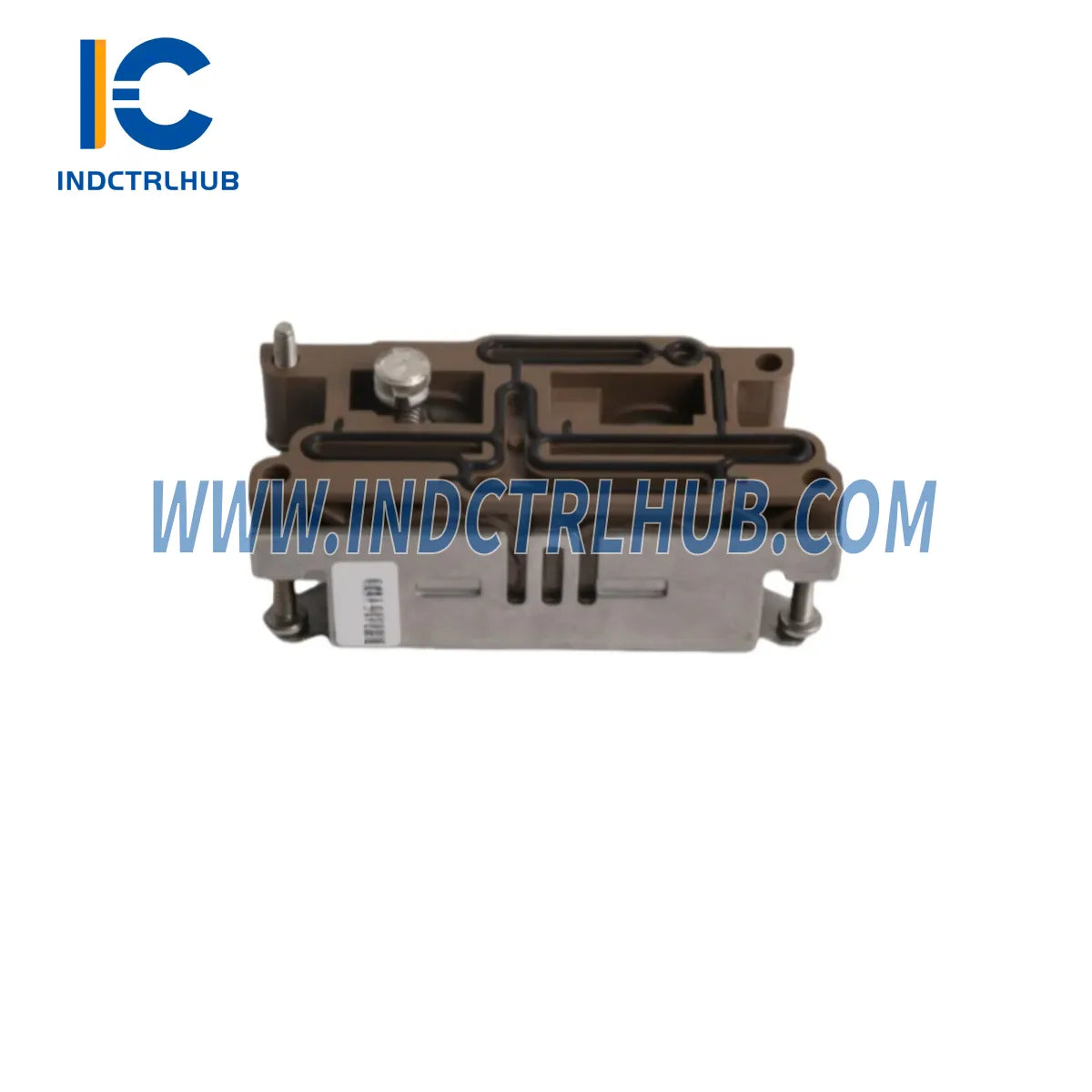

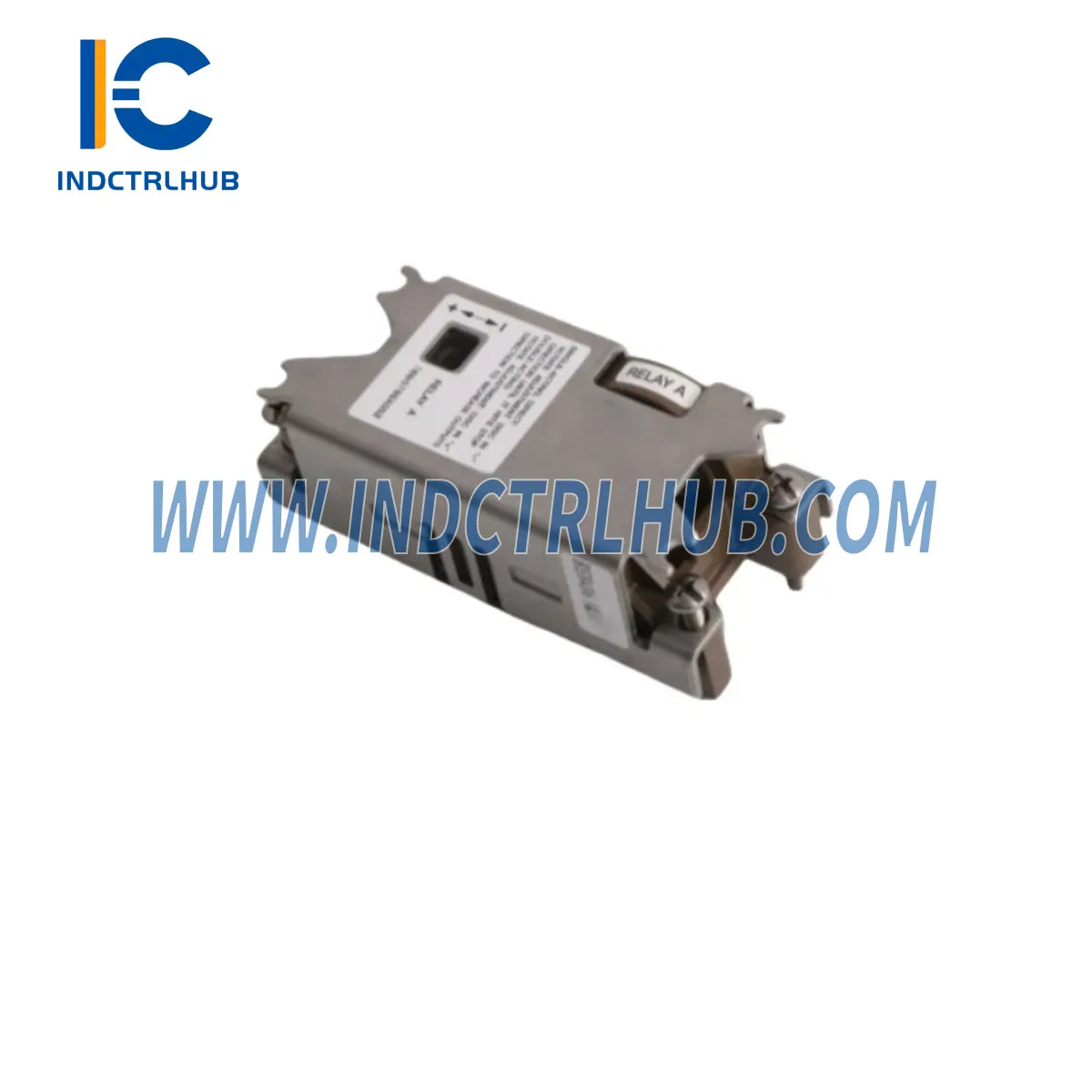

ממסר DVC Fisher 38B5786X112 הוא רכיב החלפה מדויק שתוכנן לשילוב חלק בסדרת בקרי השסתום הדיגיטליים Fisher DVC6200. בין אם אתה מפסיק להשתמש בתשתית DVC5000 ישנה או משדרג לולאת בקרה פניאומטית ישנה, מודול הממסר הזה מספק תאימות חשמלית ומכנית שהשדרוג שלך דורש — ללא צורך בהנדסה מחדש יקרה או בהפסקות עבודה ממושכות.
הממסר 38B5786X112, שתוכנן לפי מפרטי היצרן המקורי (OEM), שומר על אמינות אות מלאה בלולאות 4¨C20 mA HART, ומבטיח שמערכת ה-DCS או ה-PLC שלך תקבל משוב מדויק על מיקום השסתום מהיום הראשון של ההתקנה. מתקנים תעשייתיים בתחומי הנפט והגז, עיבוד כימי וייצור חשמל מסתמכים על רכיב זה כדי לגשר על הפער בין מערכות שסתומים ישנות לארכיטקטורות בקרה דיגיטליות מודרניות.
טבלת השוואת תאימות
| מפרט | ממסר DVC5000 ישן | Fisher 38B5786X112 (DVC6200) |
|---|---|---|
| פרוטוקול אות | 4¨C20 mA (ללא HART) | 4¨C20 mA + HART Rev 5/7 |
| ממשק הרכבה | רק גוף DVC5000 | תואם ל-DVC6200 / DVC6000 |
| יכולת אבחון | אין | אבחון מלא של השסתום באמצעות AMS |
| טווח לחץ אספקה | 20¨C100 psi | 20¨C100 psi (ללא שינוי) |
| טווח טמפרטורה | -40¡ãC עד +85¡ãC | -40¡ãC עד +85¡ãC |
| אחריות | לא זמין (סוף חיים) | 12 חודשים |
פתרונות שדרוג חלקים
המעבר המוצלח ממערכת DVC ישנה שלך ל-Fisher 38B5786X112 בדרך כלל אינו כולל החלפה של רכיב יחיד בלבד. על פי ניסיון בשטח, המודולים הנלווים הבאים נדרשים לעיתים קרובות להשלמת שדרוג מלא ואמין:
- בעת החלפת הממסר הישן DVC, ודא כי לולאת המשוב של מיקום השסתום שלך מאומתת. מודול מיקום שסתום Emerson 1C31197G01 Ovation מספק את אישיות הקלט/פלט הדרושה לחיבור הממסר החדש לסביבות Ovation DCS.
- אם מערכת הבקרה שלך משתמשת בכרטיסי אישיות Ovation, ודא כי מודול אישיות מיקום שסתום Emerson Ovation 1C31197G04 נמצא בגירסת הקושחה הנדרשת לפני הפעלת 38B5786X112.
- למפעלים עם תצורות מיקום כפולות-רנדונדנטיות, יש לעדכן במקביל את מודול אישיות מיקום שסתום Emerson Ovation 1C31194G01 ו-מודול אישיות מיקום שסתום Emerson Ovation 1C31194G03 כדי לשמור על סימטריה בלולאה.
- כאשר משתמשים בטופולוגיית FOUNDATION Fieldbus, מודול Foxboro FBMSVL Fieldbus למיקום שסתום סרוו משמש כמחבר סגמנטים שמחבר את 38B5786X112 לרשת FF שלך ללא חומרת סגמנט נוספת.
- ארכיטקטורות בקרה מבוססות ABB נהנות מזיווג הרליי החדש עם מיקום שסתום ABB VP01 SD 2VAA008172R01, המטפל בהמרה אנלוגית לדיגיטלית לפני גוף ה-DVC6200.
- לסביבות Honeywell Experion או TDC-3000, מודול מיקום שסתום סרוו Honeywell CC-PSV201 מספק את ממשק I/O סדרה C הנדרש לתקשורת נתוני מיקום השסתום חזרה לבקר לאחר החלפת הרליי.
- אם תחום השדרוג שלך כולל בקרים של ABB AC800M או Freelance, כרטיס I/O אוניברסלי ל-ABB IMICV01 מבטל את הצורך בממירים חיצוניים, ומפשט את חיווט הארון במהלך השדרוג.
שאלות נפוצות להנחיות שדרוג
- שאלה 1: האם ה-Fisher 38B5786X112 הוא תחליף ישיר לרליי DVC5000?
- תשובה: ה-38B5786X112 מיועד לגוף DVC6200. אם המפעיל הקיים שלך משתמש במארז DVC5000, יש צורך בערכת שדרוג DVC6200 כדי להתאים את ממשק ההרכבה לפני התקנת הרליי הזה. המידות הפיזיות תואמות למפעילים סטנדרטיים של Fisher עם סיבוב או גבעול מחליק.
- שאלה 2: האם יש להחליף את טרמינלי החיווט הקיימים במהלך השדרוג?
- תשובה: ברוב המקרים ניתן להשתמש מחדש בחיווט השדה הקיים של 4¨C20 mA. עם זאת, אם ההתקנה שלך משתמשת בטרמינלים לפני 2005 המדורגים מתחת ל-300 וולט, אנו ממליצים להחליפם בטרמינלי מסילה DIN המדורגים לפי IEC 60947-7-1 כדי להבטיח אמינות לטווח ארוך לצד הרליי החדש.
- שאלה 3: איזה כלי תכנות או תוכנה נדרשים כדי להגדיר את 38B5786X112 לאחר ההתקנה?
- ת: הקונפיגורציה מתבצעת באמצעות מתאם HART (למשל Emerson 475 Field Communicator) או AMS Device Manager. ודא שגרסת AMS שלך תומכת בתיאורי מכשיר (DD) של DVC6200 – מומלץ AMS 12.5 ומעלה לגישה מלאה לאבחון.
- ש4: האם ניתן להתקין את הריליי באזור מסוכן (אזור 1 / Class I Div 1)?
- ת: כן. ל-Fisher 38B5786X112 יש אישורי ATEX ו-FM לבטיחות פנימית כאשר מותקן לפי שרטוט הבקרה DVC6200. ודא שהמכשירים המשויכים שלך (מחסומי זנר או מבודדים גלווניים) עומדים בפרמטרים שנקבעו במדריך ההתקנה של DVC6200.
- ש5: איך מאמתים שהריליי פועל כראוי לאחר ההתקנה?
- ת: בצע בדיקת תנועה חלקית (PST) באמצעות AMS או DCS שלך לאחר ההתקנה. PST מוצלח עם סטיית תנועה של עד ±0.5% מהנקודה שנקבעה מאשר תפקוד תקין של הריליי. רשום את חתימת האבחון הבסיסית להשוואה לתחזוקה מונעת עתידית.
- ש6: מהו זמן האספקה של Fisher 38B5786X112?
- ת: זמן אספקה סטנדרטי הוא 3–7 ימי עסקים ליחידות במלאי. משלוח מזורז זמין. פנה אלינו בכתובת [email protected] לצרכים דחופים.
אחריות מובטחת
כל Fisher 38B5786X112 DVC Relay המסופק על ידי Industrial Control Hub מגובה באחריות ל-12 חודשים מתאריך המשלוח. האחריות שלנו כוללת:
- ליקויי ייצור – כל תקלה הנובעת מחומרים או ביצועי ייצור מכוסה ללא תשלום, כולל עלות המשלוח חזרה.
- אימות תפקודי – כל יחידה עוברת בדיקות מעבדה מול מפרטי היצרן לפני המשלוח. רשומות הבדיקה זמינות לפי בקשה.
- תמיכה טכנית – לקוחות באחריות מקבלים גישה מועדפת לצוות ההנדסה שלנו להכוונה בהתקנה, תמיכה בקונפיגורציית HART ופרשנות אבחון.
- אחריות להחלפה – אם אובחן ליקוי המכוסה באחריות, נשלח יחידת החלפה תוך 48 שעות מקבלת הפריט המוחזר, כדי למזער את זמן ההשבתה במפעל שלך.
תביעות אחריות מטופלות דרך [email protected]. אנא כלול את מספר ההזמנה, תאריך ההתקנה ותיאור קצר של התקלה שנצפתה. הצוות שלנו יענה תוך יום עסקים אחד.
