Product Description

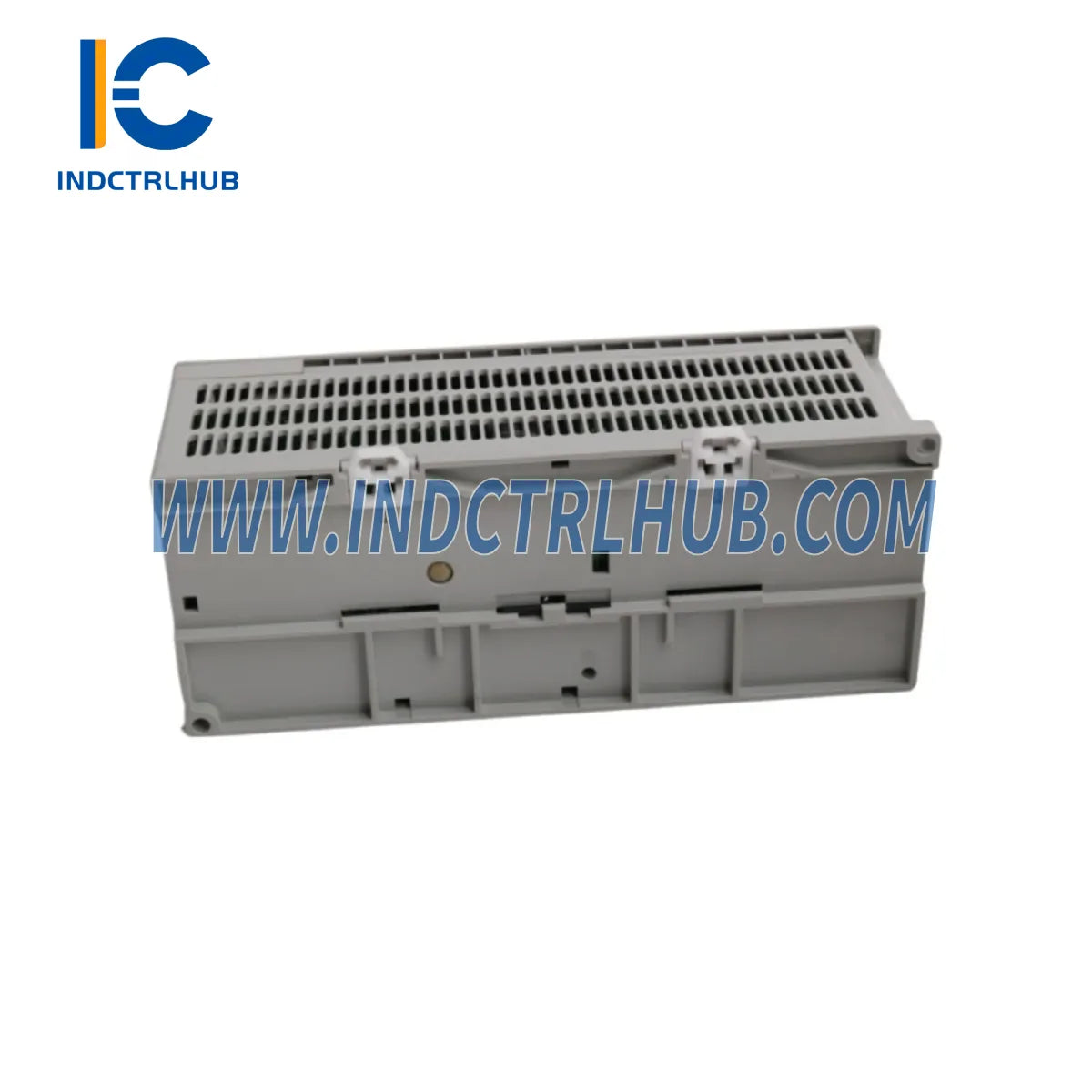

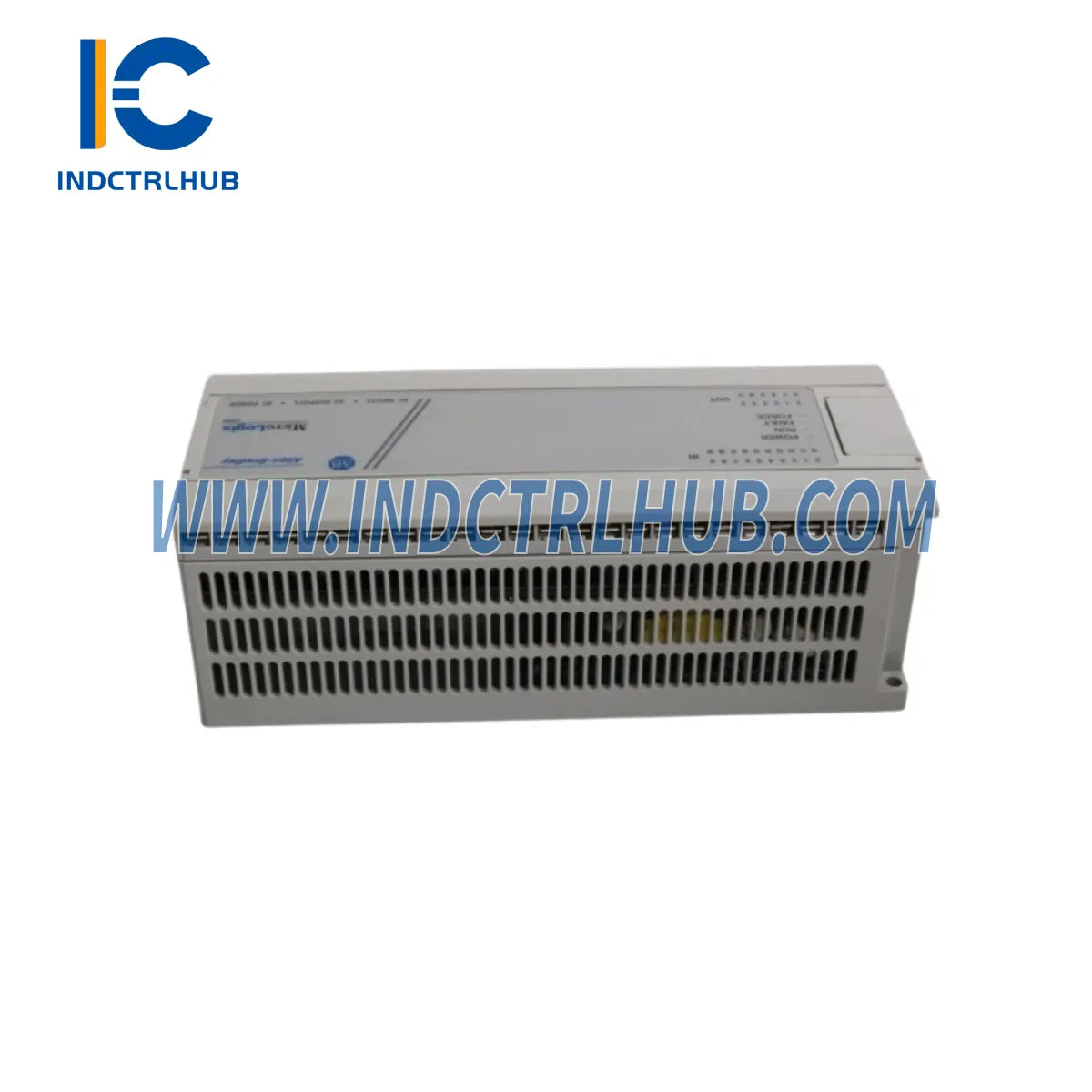

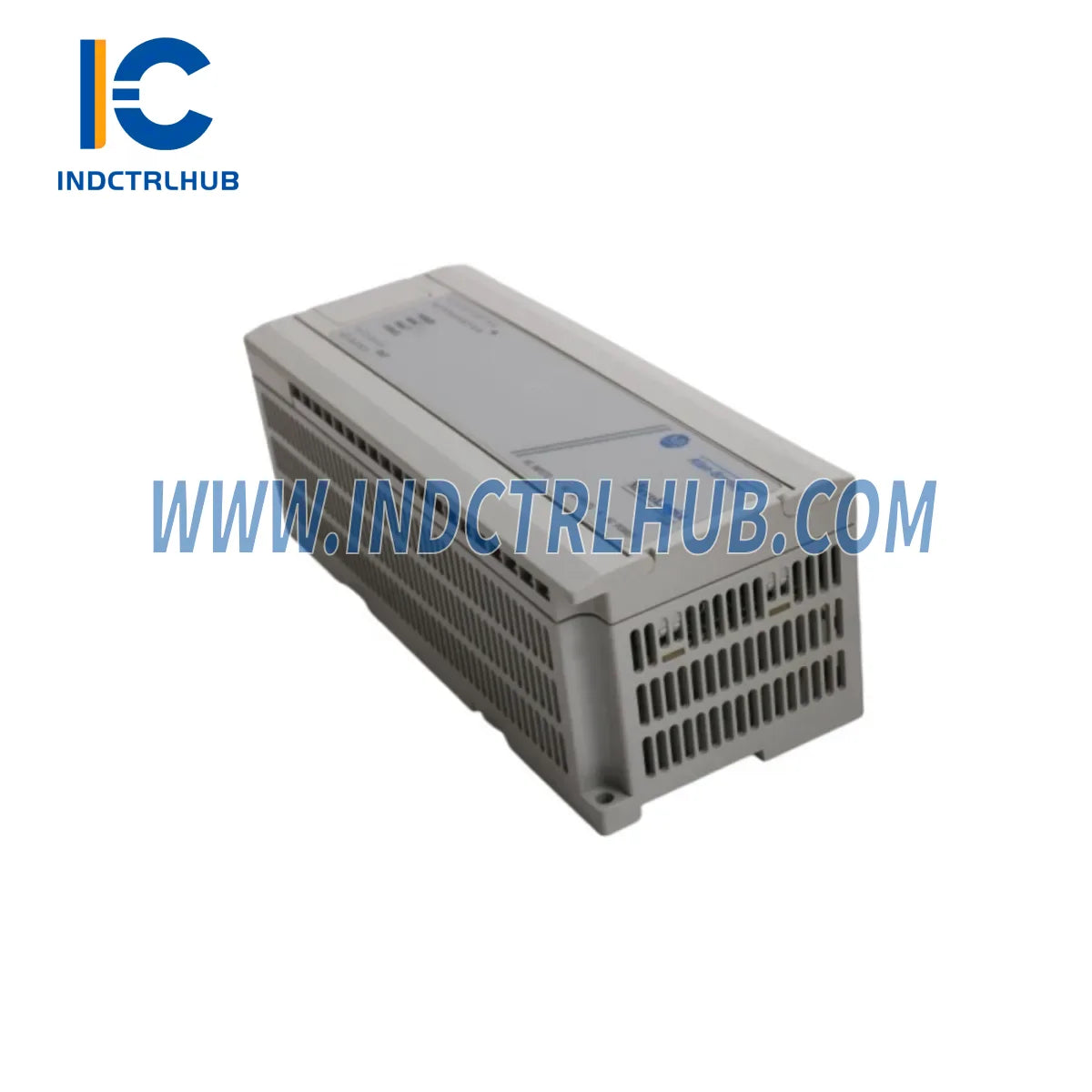

פתרון החלפה/שדרוג Allen-Bradley 1761-L32AWA לסדרת MicroLogix 1000: מעבר חלק לבקרה מודרנית
ה-Allen-Bradley 1761-L32AWA הוא בקר לוגי מתוכנת MicroLogix 1000 עם 32 נקודות, המיועד למהנדסים וצוותי תחזוקה המחפשים החלפה אמינה ונוחה למערכות בקרה ישנות. בין אם אתם מחדשים קו ייצור, מחליפים יחידה תקולה או משדרגים מראש לפני סיום חיי המוצר, ה-1761-L32AWA מספק תאימות מוכחת לחיווט MicroLogix 1000 הקיים, תצורות I/O ותוכניות RSLogix 500 – ומפחית זמני השבתה ועלויות הנדסה מחדש.
מהונדס לסביבות תעשייתיות, בקר זה תומך ב-20 כניסות AC ו-12 יציאות ריליי, פועל על ספק כוח 120/240 וולט AC. צורתו הקומפקטית להרכבה על מסילת DIN מתאימה ישירות לפתחים קיימים בלוח, מה שהופך אותו לבחירה מועדפת לפרויקטים של שדרוג במגוון יישומים בתעשייה, טיפול במים, מיזוג אוויר וטיפול בחומרים.
תכונות עיקריות ויתרונות
- ? 32 נקודות קלט/פלט (20 כניסות AC / 12 יציאות ריליי) – החלפה ישירה להתקנות 1761-L32AWA ישנות ללא צורך במיפוי מחדש של I/O
- ? ספק כוח 120/240 וולט AC – תואם לתשתית החשמל הקיימת בלוח, ללא צורך בחיווט מחדש יקר
- ? תואם ל-RSLogix 500 / RSLogix Micro – העלאת תוכניות לוגיקה סולם קיימות ללא שינוי
- ? הרכבה על מסילת DIN ולוח חשמל – מימדים פיזיים זהים מבטיחים התאמה מכנית ישירה
- ? יציאת תקשורת RS-232 מובנית – תומכת בתכנות ישיר וחיבור HMI
- ? אחריות ל-12 חודשים – כל יחידה נשלחת עם כיסוי אחריות מלא ותמיכה טכנית
תסריטי יישום
- קווי ייצור: החליפו יחידות MicroLogix 1000 תקולות במערכות מסועים והרכבה ללא שינוי בתוכנה – השיבו את הייצור תוך שעות, לא ימים.
- טיפול במים ובשפכים: שמרו על שליטה רציפה במשאבות ובשסתומים במהלך מחזורי תחזוקה מתוכננים עם יחידת החלפה שנבדקה מראש וממתינה.
- מערכות מיזוג אוויר ואוטומציה לבניינים: שדרגו בקרים לניהול בניינים מיושנים תוך שמירה על חיווט חיישנים וקביעות נקודות ההגדרה הקיימות.
- עיבוד מזון ומשקאות: עמדו בדרישות היגיינה וזמינות על ידי החלפת בקרים שחוקים במהלך עצירות מתוכננות.
- טיפול בחומרים ואריזה: שדרגו בקרים ישנים למיון ופליטת משטחים ללא עיצוב מחדש של לוח החשמל.
טבלת השוואת תאימות
טבלת השוואת תאימות
| מפרט | יחידה ישנה (1761-L32AWA המקורי) | החלפה 1761-L32AWA (חדש) |
|---|---|---|
| נקודות קלט/פלט | 32 (20 קלט / 12 יציאה) | 32 (20 קלט / 12 יציאה) ? |
| סוג קלט | 120V AC | 120V AC ? |
| סוג יציאה | ריליי | ריליי ? |
| אספקת חשמל | 120/240V AC | 120/240V AC ? |
| תקשורת | RS-232 (DH-485) | RS-232 (DH-485) ? |
| תוכנת תכנות | RSLogix 500 / RSLogix Micro | RSLogix 500 / RSLogix Micro ? |
| הרכבה | רכבת DIN / פנל | רכבת DIN / פנל ? |
| זיכרון | 1K מילים | 1K מילים ? |
| אחריות | פג תוקף | 12 חודשים ? |
| סטטוס תמיכה | סוף חיים | זמין ¡ª במלאי |
פתרונות שדרוג חלקים
כאשר מחליפים את הבקר הישן שלכם ב1761-L32AWA, מעבר מלא דורש לעיתים עדכון או אימות של מספר רכיבים נלווים כדי להבטיח תאימות מלאה למערכת. להלן הרכיבים המרכזיים לטיפול במהלך השדרוג:
- ?? הרחיבו את קיבולת הקלט/פלט עם Allen-Bradley 1762-IQ16 מודול קלט DC 16 נקודות ¡ª הוסיפו קלטים בדיסקרטיים ללא צורך בחיווט מחדש של הפנל הקיים.
- ?? הוסיפו הרחבת יציאות ריליי דרך Allen-Bradley 1762-OW16 מודול יציאת ריליי 16 נקודות ¡ª אידיאלי כאשר התהליך המשודרג שלכם דורש ערוצי יציאה נוספים.
- ?? שלבו אותות אנלוגיים באמצעות Allen-Bradley 1762-IF2OF2/B מודול קלט/פלט אנלוגי ¡ª תומך בחיישנים 4–20mA ו-0–10V הנפוצים בלולאות בקרת תהליך ישנות.
- ??? שדרגו לבקר גדול יותר עם Allen-Bradley 1763-L16DWD MicroLogix 1100 ¡ª כאשר מפת הדרכים למודרניזציה שלכם דורשת אתחול Ethernet מובנה וסט הוראות משודרג.
- ?? שמור גיבויים לתוכניות עם Allen-Bradley 1764-MM2RTC מודול זיכרון עם שעון זמן אמת – אחסן ושחזר תוכניות במהלך החלפת הבקר כדי לחסוך זמן תכנות מחדש.
- ? הקטן לפאנלים קטנים יותר באמצעות Allen-Bradley 1761-L10BWA MicroLogix 1000 בקרה עם 10 נקודות – אפשרות חסכונית למשימות בקרה עזר בתוך אותה מערכת.
- ?? אחיד את צי MicroLogix 1000 שלך עם Allen-Bradley 1761-L16AWA בקרה עם 16 נקודות – שמור מלאי חלקי חילוף עקבי למספר סוגי מכונות.
- ?? תצורת קלט/פלט AC מלאה זמינה דרך Allen-Bradley 1761-L32AAA MicroLogix 1000 בקרה עם 32 נקודות AC – כאשר המערכת הישנה שלך משתמשת בקלטים ופלטים AC בכל המערכת.
שאלות נפוצות להנחיות שדרוג
שאלה 1: האם אני יכול להעלות את תוכנית ה-RSLogix 500 הקיימת שלי ישירות ל-1761-L32AWA החדש?
כן. ה-1761-L32AWA משתמש באותו סט פקודות ומפת זיכרון כמו היחידה המקורית. התחבר דרך יציאת RS-232 באמצעות כבל 1761-CBL-PM02, פתח את קובץ ה-.RSS הקיים שלך ב-RSLogix 500 או RSLogix Micro, והורד ישירות. אין צורך בשינויים בתוכנית להחלפה זהה.
שאלה 2: האם אני צריך לחדש חיבורים כלשהם בעת התקנת יחידת ההחלפה?
אין צורך בחיווט מחדש להחלפה ישירה. ה-1761-L32AWA משתמש באותו פריסת בלוק טרמינל וכתובות קלט/פלט כמו המקורי. פשוט העבר את חוטי החיווט הקיימים ליחידה החדשה. אם אתה מוסיף גם מודולי הרחבה כמו 1762-IQ16 או 1762-OW16, יהיה צורך בחיווט נוסף למחבר האוטובוס להרחבה.
שאלה 3: האם יחידת ההחלפה תתאים לחיתוך הפאנל הקיים ולמיקום מסילת ה-DIN?
כן. הממדים הפיזיים ומיקום ההרכבה על מסילת DIN של ה-1761-L32AWA זהים למקור, ומבטיחים התאמה מכנית ישירה ללא צורך בשינוי הפאנל.
שאלה 4: איזה כבל תכנות נדרש לחיבור ל-1761-L32AWA?
השתמש בכבל Allen-Bradley 1761-CBL-PM02 (RS-232 ל-mini-DIN) או 1761-CBL-AM00 (RS-232 ל-RS-232) בהתאם ליציאות הזמינות במחשב הנייד שלך. שני הכבלים תואמים לתוכנות התכנות RSLogix 500 ו-RSLogix Micro.
שאלה 5: האם ה-1761-L32AWA תואם לקונפיגורציות רשת DH-485?
כן. יציאת RS-232 המובנית תומכת בפרוטוקול DH-485 דרך ממיר הממשק המתקדם 1761-NET-AIC, המאפשר ליחידת ההחלפה להשתלב ברשתות DH-485 קיימות ללא צורך בשינוי טופולוגיית הרשת.
שאלה 6: מה עליי לבדוק לפני הפעלת בקר ההחלפה?
אשר כי: (1) מתח הקלט תואם למפרט 120/240V AC, (2) כל חיווט הקלט/פלט מחובר כראוי, (3) התוכנית הועלתה ואומתה בהצלחה, ו-(4) כל מודולי ההרחבה מחוברים כראוי לאוטובוס ההרחבה. פנה לצוות הטכני שלנו בכתובת [email protected] אם אתה זקוק לתמיכה לפני ההפעלה.
אחריות מובטחת
כל יחידת 1761-L32AWA המסופקת על ידי Industrial Control Hub מגובה באחריות של 12 חודשים מקיף מתאריך המשלוח. כיסוי האחריות שלנו כולל:
- ? החלפה מלאה של היחידה עבור ליקויי ייצור שזוהו בתקופת האחריות
- ? בדיקות פונקציונליות לפני משלוח ¡ª כל יחידה נבדקת לפני המשלוח לאימות פעולת קלט/פלט, יציאות תקשורת ושלמות ספק הכוח
- ? תמיכה טכנית ¡ª צוות ההנדסה שלנו זמין לסייע בשאלות התקנה, תכנות והפעלה
- ? חבילת תיעוד ¡ª גיליונות נתונים מקוריים של Allen-Bradley, דיאגרמות חיווט ומדריכי התקנה ניתנים עם כל הזמנה
- ? החלפה מואצת ¡ª טיפול בעדיפות לטענות אחריות כדי למזער את זמן ההשבתה של הייצור שלך
לטענות אחריות או שאלות טכניות, פנה אלינו בכתובת [email protected] או התקשר +0086 18359243191.
