Product Description

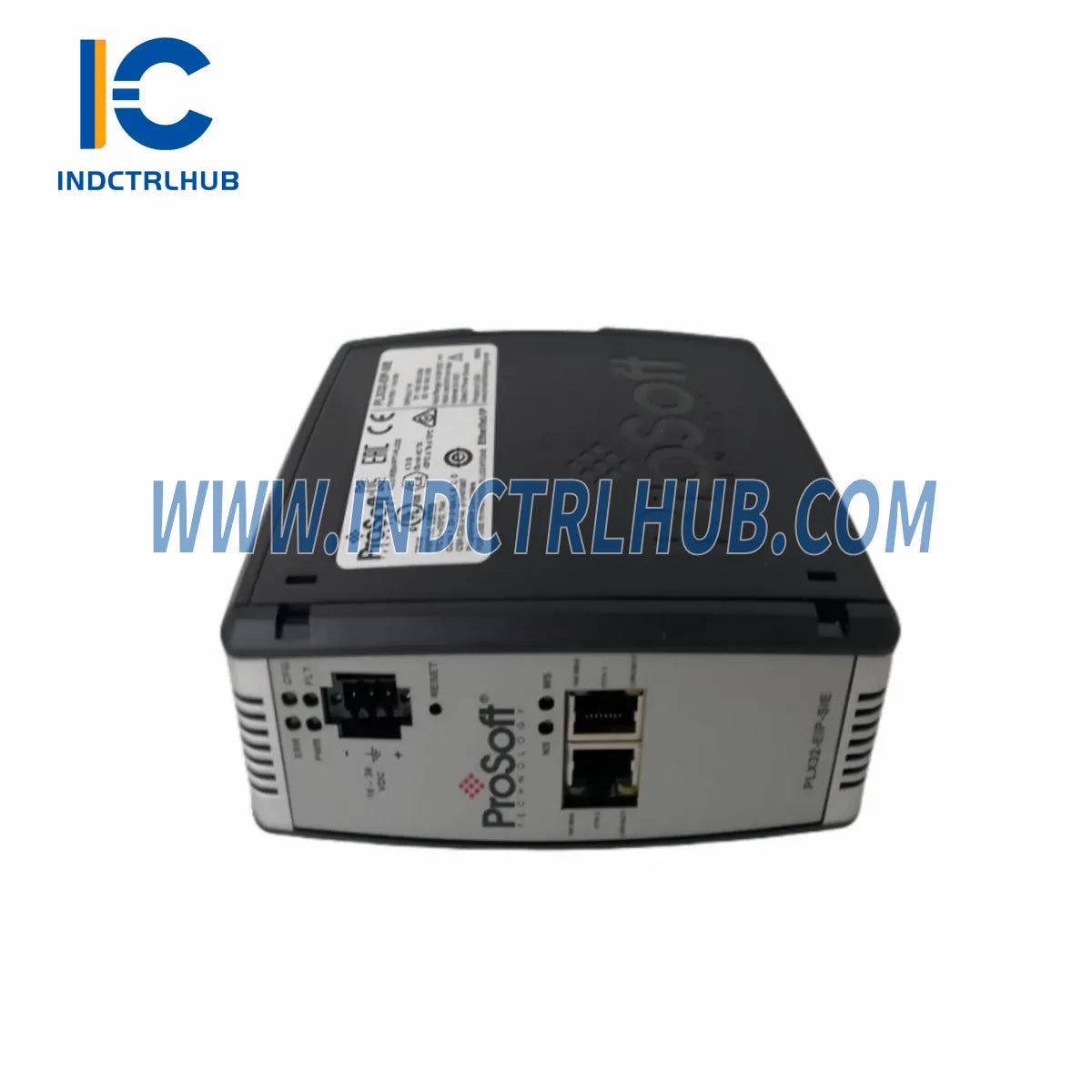

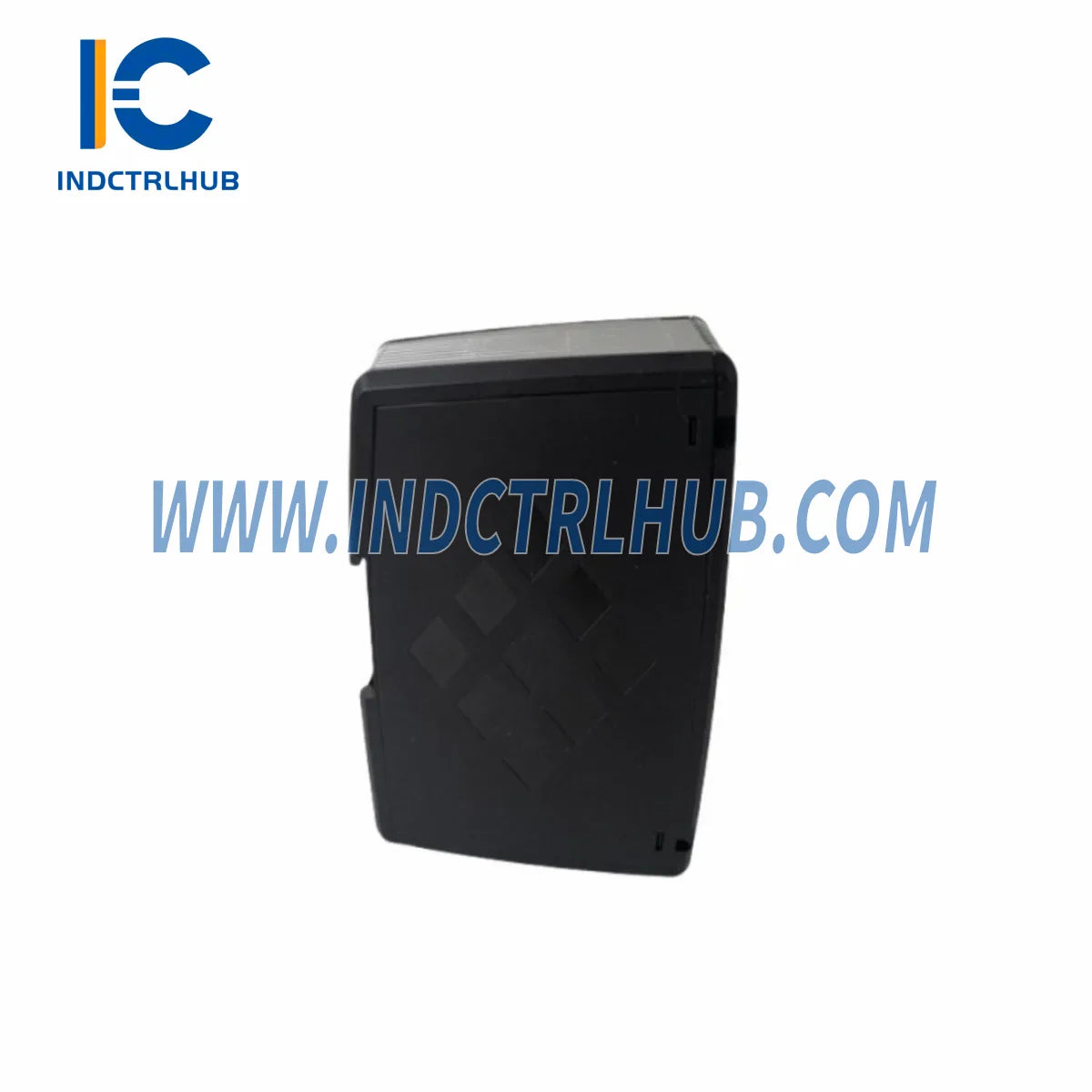

פתרון החלפה/שדרוג Proface 5302-MBP-MCM4 לסדרת שערי Modbus Plus – מעבר חלק מובטח
המעבר מתשתית Modbus Plus מיושנת הוא אחד ההחלטות הקריטיות ביותר במודרניזציה של אוטומציה תעשייתית. Proface 5302-MBP-MCM4, שער Modbus Plus ל-Modbus Master/Slave, שירת מתקנים רבים באמינות – אך עם סגירת חלונות התמיכה והצטמצמות חלקי החילוף, דרוש מסלול שדרוג מובנה. רשימה זו מספקת פתרון החלפה מוכח, תואם להחלפה ישירה, עם אחריות ל-12 חודשים ותמיכה טכנית מלאה, להבטחת מעבר חלק, מתועד וללא השבתות.
בין אם אתם מנהלים החלפה של צומת יחיד או מעבר פרוטוקול רחב היקף במפעל, הצוות שלנו טיפל במאות פרויקטים של פירוק Modbus Plus בתעשיות ייצור, נפט וגז, טיפול במים וייצור חשמל. אנו מספקים יחידות נבדקות, מסמכי חיווט, ומציעים סיוע בהפעלה מרחוק כדי שהמהנדסים שלכם יוכלו לבצע את המעבר בביטחון.
תכונות עיקריות ויתרונות
- ? תאימות מוכחת להחלפה ישירה: שווה חשמלית ותפקודית ל-5302-MBP-MCM4 המקורי, מצמצם את מאמץ ההנדסה מחדש
- ? תפעול במצב כפול: תומך בו זמנית בתפקידי Modbus Master ו-Modbus Slave באותה יחידה
- ? שלמות גשר פרוטוקול: שומר על טופולוגיית רשת Modbus Plus מלאה תוך גישור למכשירי Modbus RTU/ASCII סטנדרטיים במורד הזרם
- ? אמינות בדרגת תעשייה: טווח טמפרטורות פעולה רחב, התקנה על מסילת DIN, עיצוב תואם CE/UL
- ? אחריות ל-12 חודשים: כל יחידה נשלחת עם אחריות מלאה לשנה המכסה פגמים בייצור וכשלים תפקודיים
- ? משלוח מהיר עולמי: במלאי במחסן שלנו; זמן אספקה טיפוסי 3–7 ימי עסקים ברחבי העולם
תסריטי יישום
- אוטומציה תעשייתית: החלפת שערי Modbus Plus בסוף חייהם ברשתות PLC של Schneider/Modicon ללא צורך בכבל מחדש של כל האוטובוס
- SCADA נפט וגז: שמירה על שלמות שלד Modbus Plus תוך שילוב מכשירי שדה מודרניים מבוססי Modbus TCP/RTU
- מים ושפכים: שדרוג צמתים ישנים במערכות בקרה מבוזרות של משאבות ללא הפרעה לפרוטוקול
- ייצור חשמל: החלפת יחידות תקולות או מיושנות ברשתות בקרה והגנה של טורבינות
- אוטומציה בניין: גשר בין בקרי BMS ישנים מבוססי Modbus Plus למערכות ניהול אנרגיה מודרניות מבוססות Modbus
טבלת השוואת תאימות
| פרמטר | 5302-MBP-MCM4 המקורי | יחידת החלפה |
|---|---|---|
| פרוטוקול (מעלה-זרם) | Modbus Plus | Modbus Plus |
| פרוטוקול (מטה-זרם) | Modbus ראשי / משני | Modbus ראשי / משני |
| ממשק פיזי | DB9 / בלוק טרמינל | DB9 / בלוק טרמינל |
| הרכבה | מסילת DIN | מסילת DIN |
| טמפרטורת הפעלה | 0°C עד 60°C | 0°C עד 60°C |
| ספק כוח | 24 וולט DC | 24 וולט DC |
| אחריות | יצרן מקורי (פג תוקף) | 12 חודשים |
| זמינות | הפסקה / מחסור | במלאי |
פתרונות שדרוג חלקים – רכיבי מסלול ההעברה
כאשר מחליפים את שער Modbus Plus הישן שלכם ביחידת ההחלפה 5302-MBP-MCM4, מעבר מלא ואמין דורש אימות או עדכון סימולטני של מספר רכיבים מקושרים ברשת שלכם. להלן מוצרי הליווי המרכזיים שהמהנדסים שלנו ממליצים לבדוק כחלק מפרויקט השדרוג שלכם:
- מודול ממשק Modbus: ודאו שממשק ה-Modbus של הבקר ABB שלכם במעלה הזרם מעודכן. ה-ABB CI532V02 ממשק Modbus 3BSE003827R1 מספק ממשק Modbus תואם Advant עם 2 ערוצים שמתאים היטב להחלפת 5302-MBP-MCM4 בסביבות עם ספקים מעורבים.
- מודול תקשורת סריאלי: אם הרשת שלכם כוללת בקרים ABB AC31/AC500, יש לוודא את גרסת הקושחה של מודול התקשורת הסריאלי. ה-ABB 07KP93 מודול תקשורת GJR5253200R1161 חייב להיות בגרסת קושחה תואמת לפני החלפת השער.
- ממשק Modbus TCP: למתקנים שעוברים מ-Modbus Plus ל-Modbus TCP מבוסס Ethernet, ה-ABB CI867 ממשק Modbus TCP 3BSE043660R1 מהווה את הצעד הלוגי הבא במפת הדרכים למודרניזציה שלכם לאחר שה-5302-MBP-MCM4 מתייצב.
- שער Ethernet Modbus TCP/IP: כאשר משלבים מערכות ניטור מצב ברשת Modbus המשודרגת שלכם, ה-Bently Nevada 3500/92 שער תקשורת 136180-01 מחבר נתוני ניטור רטט דרך Ethernet Modbus TCP/IP – דרישה נפוצה ביישומי ציוד מסתובב.
- שער Ethernet Modbus (חלופי): ה-Bently Nevada 3500/92-04-01-00 שער Ethernet Modbus הוא אפשרות שער Ethernet חלופית למערכות מדפי סדרת 3500 שצריכות לדווח למארח SCADA Modbus TCP לאחר ההעברה.
- שער תקשורת RS485 I/O: לשילוב התקני שדה RS485 אחרי 5302-MBP-MCM4, יש לוודא ששער התקשורת Bently Nevada 3500/92 133323-01 Modbus RS485 I/O מעודכן ומחובר כראוי כדי למנוע קונפליקטים בכתובות על קו Modbus RTU.
- מודול I/O את'רנט RS485: בארכיטקטורות רשת עם שני פורטים, מודול Bently Nevada 3500/92 136188-02 Ethernet RS485 Modbus I/O מטפל גם באת'רנט וגם ב-RS485 בו זמנית – יש לוודא שהתצורה שלו תואמת את סכמת כתובות הצומת של השער החדש.
- מודול I/O RS232 Modbus: יש לאמת חיבורים ישנים של HMI או היסטוריון דרך RS232 באמצעות מודול Bently Nevada 3500/92 136188-01 RS232 Modbus I/O כדי לוודא שהגדרות קצב השידור והפריטיות תואמות לתצורת ברירת המחדל של השער החלופי.
- מודול תקשורת בטיחות SIL3: במערכות בטיחות ממוכנות, מודול האת'רנט YOKOGAWA ALE111-S50 S1 מספק תקשורת בטיחות Modbus TCP בדרגת SIL3 – שדרוג קריטי כאשר שער 5302-MBP-MCM4 נמצא לפני שכבת הבטיחות.
- מודול תקשורת DSI: עבור מערכות Allen-Bradley CompactLogix המשולבות באותו רשת Modbus, יש לוודא את תאימות פרוטוקול DSI של מודול התקשורת Allen-Bradley 1769-SM2 CompactLogix DSI לפני הפעלת החלפת שער Modbus Plus.
שאלות נפוצות להנחיות שדרוג
שאלה 1: האם ניתן להחליף את 5302-MBP-MCM4 מבלי לשנות את חיווט כבל הראש Modbus Plus?
תשובה: כן. היחידה החלופית משתמשת באותו חיבור DB9 Modbus Plus כמו המקורית. אין צורך בשינויים בכבל הראשי. פשוט כבה את הצומת, החלף את היחידה, החזר את החשמל ואמת את הגדרות כתובת הצומת באמצעות מתגי DIP בלוח הקדמי.
שאלה 2: לאיזה כתובת צומת Modbus עלי להקצות לשער החלופי?
ת: הקצה את אותו כתובת צומת כמו ל-5302-MBP-MCM4 המקורי כדי למנוע שינוי בטבלאות ניתוב PLC מעלה. כתובת הצומת מוגדרת באמצעות מתגי DIP על היחידה. תעד את הכתובת המקורית לפני ההסרה.
ש3: האם יחידת ההחלפה תואמת לתוכנות התכנות Schneider Electric Modsoft ו-ProWORX?
ת: כן. שער ההחלפה מזוהה על ידי תוכנות Modsoft, ProWORX ו-Concept כצומת Modbus Plus סטנדרטי. אין צורך בעדכוני דרייבר בתחנת התכנות.
ש4: כיצד לאמת את תצורת תפקיד Modbus Master/Slave לאחר ההתקנה?
ת: השתמש בכלי אבחון Modbus (למשל Modscan32 או דומה) המחובר לפורט Modbus היורד. אשר שהשער מגיב לקודי פונקציה FC01–FC06 ו-FC16 כמצופה. צוות התמיכה שלנו יכול לספק רשימת בדיקה להפעלה לפי בקשה.
ש5: מה אם מימדי חריץ מסילת ה-DIN הפיזית שונים מהיחידה המקורית?
ת: יחידת ההחלפה מותאמת להתקנה על מסילת DIN סטנדרטית 35 מ"מ עם אותו גודל כמו היחידה המקורית 5302-MBP-MCM4. אין צורך בשינויים בלוח. אם ההתקנה שלך משתמשת במתלה מותאם אישית, פנה אלינו לקבלת שרטוטים ממדיים.
ש6: האם ניתן להשתמש בהחלפה זו בטופולוגיית רשת Modbus Plus רדונדנטית?
ת: כן. היחידה תומכת בתצורות רדונדנס סטנדרטיות של Modbus Plus. ודא ששני כבלי הרשת הראשי והמשני מחוברים ושמצב הרדונדנס מופעל דרך פורט התצורה לפני הפעלה.
אחריות
כל יחידת החלפה 5302-MBP-MCM4 המסופקת על ידי Industrial Control Hub מכוסה באחריות מקיפה ל-12 חודשים מתאריך המשלוח. אחריות זו כוללת:
- פגמים בייצור וכשלים ברכיבים בתנאי הפעלה רגילים
- אי-התאמה פונקציונלית למפרט המקורי 5302-MBP-MCM4
- החלפה DOA (מת בזמן הגעה) בתוך 30 יום ללא עלות
תביעות אחריות מטופלות בתוך 3 ימי עסקים. אנו מספקים תווית החזרה מראש עבור יחידות פגומות ומשלחים את יחידת ההחלפה לפני קבלת ההחזרה במקרים של DOA מאומת. אפשרויות אחריות מורחבת (24 חודשים) זמינות – פנו לצוות המכירות שלנו לקבלת מחירים.
צוות התמיכה הטכנית שלנו זמין בימים שני עד שישי, 09:00–18:00 CST, ויכול לסייע באימות התקנה, שרטוטי חיווט ותמיכה בהפעלה ללא תשלום נוסף במהלך תקופת האחריות.
