Product Description
פתרון החלפה/שדרוג Bently Nevada 330908-00-19-10-02-05 לסדרת 3300 NSv: השותף שלך למעבר חלק

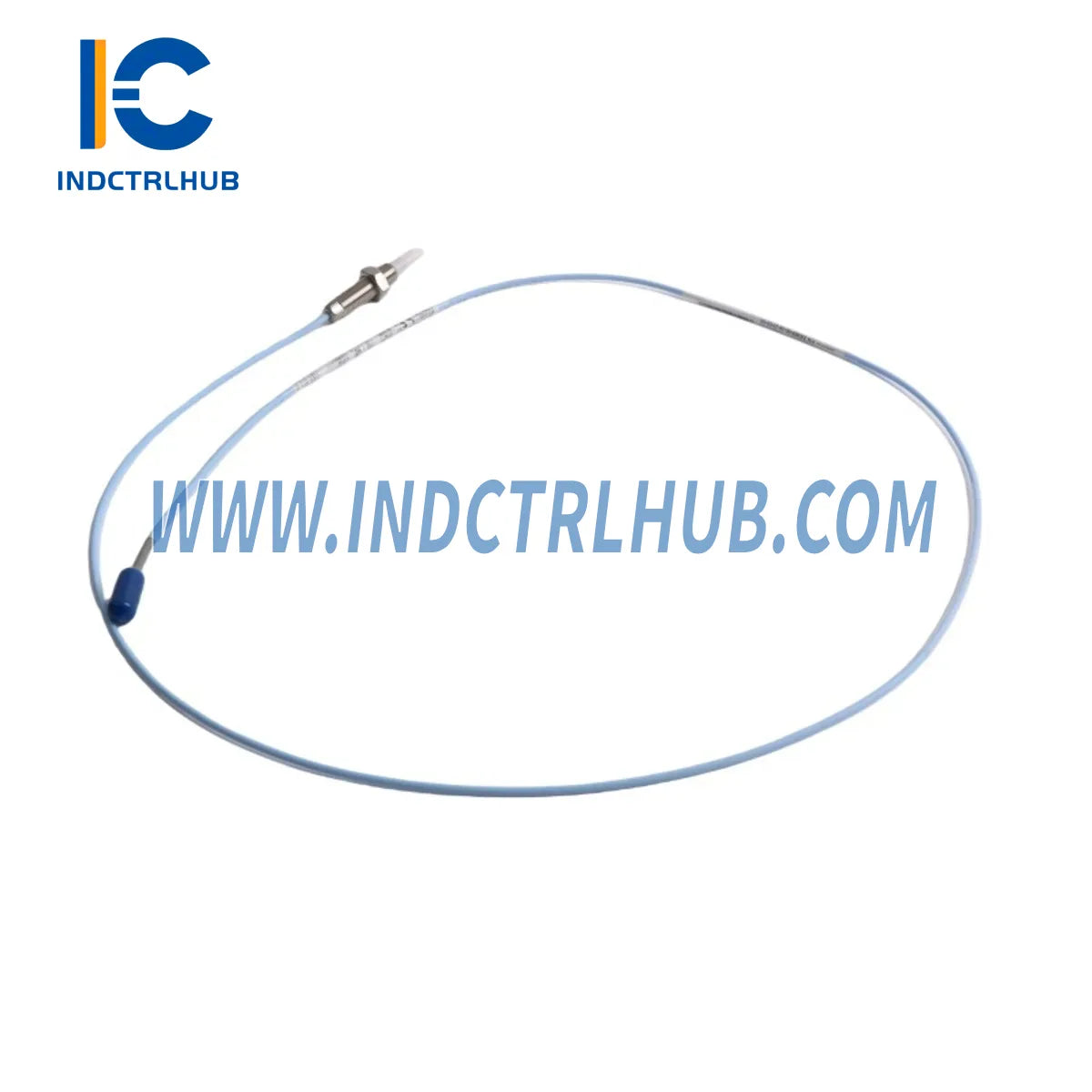

ה-Bently Nevada 330908-00-19-10-02-05 הוא גלאי קרבה מדויק במיוחד שתוכנן עבור מערכת ניטור רטט מסדרת 3300 NSv. מתוכנן כהחלפה ישירה לגלאי 3300 הישן, יחידה זו מספקת דיוק מדידה רדיאלי ללא פשרות בסביבות מכונות מסתובבות – כולל טורבינות, מדחסים, משאבות ומנועים. בין אם אתה מחדש מדף ניטור ישן או מחליף חיישן שנכשל באמצע קמפיין, גלאי זה מבטיח שמערכת ההגנה שלך תישאר פעילה במלואה ללא הפרעות בשרשרת האות.
מתקנים המנהלים תשתית Bently Nevada 3300 מתיישנת מתמודדים עם אתגר נפוץ: מציאת רכיבי החלפה תואמים העומדים במפרטי היצרן המקוריים מבלי לגרום לשדרוג מערכת מלא. ה-330908-00-19-10-02-05 פותר זאת על ידי שמירה על תאימות לאחור עם כבלי הרחבה, פרוקסימיטורים וכרטיסי ניטור קיימים – מה שמפחית למינימום את זמני ההשבתה ואת עבודת ההנדסה מחדש.
טבלת השוואת תאימות
| פרמטר | גלאי 3300 ישן (ישן) | 330908-00-19-10-02-05 (החלפה) |
|---|---|---|
| סדרה | 3300 NSv | 3300 NSv (תואם ישיר) |
| סוג הרכבה | הרכבה קדמית סטנדרטית | הרכבה קדמית סטנדרטית |
| גודל הברגה | M10 × 1 | M10 × 1 |
| אורך כבל | משתנה | מותאם למפרט המערכת |
| פלט אות | -18 וולט DC נומינלי | -18 וולט DC נומינלי |
| רגישות | 200 מיקרו-וולט למיל | 200 מיקרו-וולט למיל |
| טווח טמפרטורה | -35°C עד +177°C | -35°C עד +177°C |
| אחריות | פג תוקף / לא ידוע | 12 חודשים |
פתרונות שדרוג חלקים
הגירה מוצלחת מגלאי 3300 NSv הישן שלך אל 330908-00-19-10-02-05 דורש יותר מהחלפת חיישן פשוטה. יש להעריך ולעדכן במקביל את הרכיבים הבאים כדי להבטיח שלמות מערכת מלאה:
כאשר מחליפים את הגלאי הישן ב-330908-00-19-10-02-05, יש לוודא שכבלי החיבור שלך מתאימים למסלול האות. ה-כבל חיבור Bently Nevada 16710-25 (25 רגל) הוא התאמה מוכחת לשרשראות אותות מסדרת 3300 ויש לבדוק או להחליף אותו באותו חלון תחזוקה. עבור מרחקי כבל ארוכים יותר, ה-כבל חיבור ממוגן Bently Nevada 16710-35 (35 רגל) וה-כבל חיבור ממוגן Bently Nevada 16710-66 (66 רגל) מספקים הגנה ממוגנת ומוגנת היטב, אידיאלית לסביבות תעשייתיות קשות.
אם ההתקנה שלך משתמשת בכבלי חיבור קצרים עם מיגון, ה-כבל חיבור ממוגן Bently Nevada 16710-15 (15 רגל) הוא המלצה מתאימה למרחבי מכונות מצומצמים.
למערכות הרכבה הפוכות באותה משפחת 3300 NSv, גלאי הרכבה הפוכה Bently Nevada 330907 3300 NSv משמש כגלאי משלים כאשר מגבלות גישה פיזית מחייבות כיוון חלופי.
מצד מדף המוניטור, יש לוודא שמודול פלט הריליי שלך מעודכן – מודול הריליי 16-ערוצים Bently Nevada 3500/33 מטפל בפלטי אזעקה והפעלה ויש לוודא את התאמתו לאות הגלאי המעודכן. שלמות הארקה חשובה באותה מידה: יש לוודא את מודול הארקה Bently Nevada 138257-01 כדי למנוע הפרעות לולאת הארקה לאחר החלפת הגלאי.
למתקנים שמנטרים גם טמפרטורה לצד רטט, מוניטור הטמפרטורה Bently Nevada 3500/61 משתלב בצורה חלקה באותו מדף ויש לעדכן אותו לגרסת הקושחה העדכנית ביותר במהלך ההעברה. בנוסף, מוניטור הרטט Bently Nevada 1900/27 הוא כלי אימות עצמאי אידיאלי לאימות פלט הגלאי לפני הפעלת המדף המלאה.
לבסוף, אם המערכת שלך כוללת מודולי TDI I/O, יש לוודא כי מודול Bently Nevada 3500/22 TDI ו-I/O נמצא בגרסת הקושחה הנדרשת לקבלת אות הגלאי המעודכן ללא אירועי הפעלה שגויים.
שאלות נפוצות להנחיות שדרוג
שאלה 1: האם ה-330908-00-19-10-02-05 הוא תחליף ישיר תואם פינים לגלאי 3300 NSv הקיים שלי?
כן. ה-330908-00-19-10-02-05 שומר על אותו חוט M10×1, סוג מחבר ופלט -18 VDC כמו משפחת הגלאים המקורית 3300 NSv. אין צורך בשינויים בחיווט בקצה הגלאי או בתיבת הצומת.
שאלה 2: האם עלי לכייל מחדש את כרטיס המוניטור שלי לאחר החלפת הגלאי?
ברוב המקרים, אין צורך בכיול מחדש אם גלאי ההחלפה תואם את הרגישות המקורית (200 mV/mil). עם זאת, אנו ממליצים לבצע בדיקת מתח פער סטטי (בדרך כלל -10.0 VDC ± 0.5 V במרווח הנומינלי) לאחר ההתקנה כדי לאשר את תקינות האות.
שאלה 3: האם ניתן להשתמש מחדש בכבל ההארכה הקיים שלי עם גלאי ההחלפה הזה?
כן, בתנאי שהכבל הקיים לא פגום ובאורך שצוין במערכת המקורית. אם הכבל מראה סימני בלאי בבידוד או קורוזיה במחברים, החלף אותו בכבל משוריין תואם מסדרת Bently Nevada 16710 לשמירה על דיוק המערכת.
שאלה 4: האם הגלאי הזה יעבוד עם מדף המוניטור שלי מסדרת 3500?
ה-330908-00-19-10-02-05 מיועד לאקוסיסטם של פרוקסימיטור/מוניטור 3300 NSv. תאימות עם מדפי סדרת 3500 תלויה בכרטיס המוניטור הספציפי המותקן. פנה לצוות הטכני שלנו עם תצורת המדף שלך להערכת תאימות סופית.
שאלה 5: מהו דרישת המרווח הפיזי להתקנה?
הגלאי דורש מרווח רדיאלי מינימלי של 25 מ"מ סביב קצה הגלאי לפיתוח שדה אלקטרומגנטי תקין. ודא שמשטח הציר של היעד נקי, מפחמן פלדה לא מצופה או מפלדת סגסוגת לקריאות מדויקות של מתח המרווח.
שאלה 6: כיצד אני מאמת שהגלאי פועל כראוי לאחר ההתקנה?
השתמשו בפרוקסימיטור מכויל ומד מתח DC למדידת מתח המרווח במרווח האוויר המוגדר (בדרך כלל 1.0 מ"מ / 40 מיל). הפלט צריך להראות כ- -10.0 VDC. כל סטייה הגדולה מ-±0.5 V מצביעה על בעיית חיווט, הארקה או חומר היעד.
אחריות מובטחת
כל Bently Nevada 330908-00-19-10-02-05 המסופק על ידי Industrial Control Hub מגובה באחריות מקיפה ל-12 חודשים מתאריך המשלוח. אחריות זו כוללת:
- פגמים בייצור — כל כשל הנובע מחומרים או עבודת ייצור בתנאי הפעלה רגילים
- ביצועי האות — רגישות מובטחת של 200 mV/mil ± 10% לאורך כל תקופת האחריות
- שלמות המחבר — כל המחברים החשמליים מובטחים מפני כשל הנגרם מקורוזיה בסביבות תעשייתיות סטנדרטיות
- החלפה או החזר — יחידות פגומות יוחלפו או יוחזרו לפי שיקול דעתנו בתוך תקופת האחריות
תביעות אחריות דורשות את מספר ההזמנה המקורי ותיאור קצר של אופן התקלה. הצוות הטכני שלנו יענה תוך יום עסקים אחד כדי להתחיל בתהליך RMA. אפשרויות אחריות מורחבת וחוזי תחזוקה שנתיים זמינים לפי בקשה — צרו קשר בכתובת [email protected] לפרטים.
לצרכי החלפה דחופים, אנו מחזיקים במלאי את 330908-00-19-10-02-05 ואת רוב הרכיבים הנלווים, עם משלוח באותו יום להזמנות המבוצעות לפני השעה 14:00 EST. צרו קשר עם הצוות שלנו היום לאישור זמינות וזמן אספקה.
