פתרון החלפה ושדרוג Bently Nevada 330901-14-43-05-02-05 לסדרת 3300 NSv

פתרון החלפה ושדרוג Bently Nevada 330901-14-43-05-02-05 לסדרת 3300 NSv – מעבר חלק מובטח

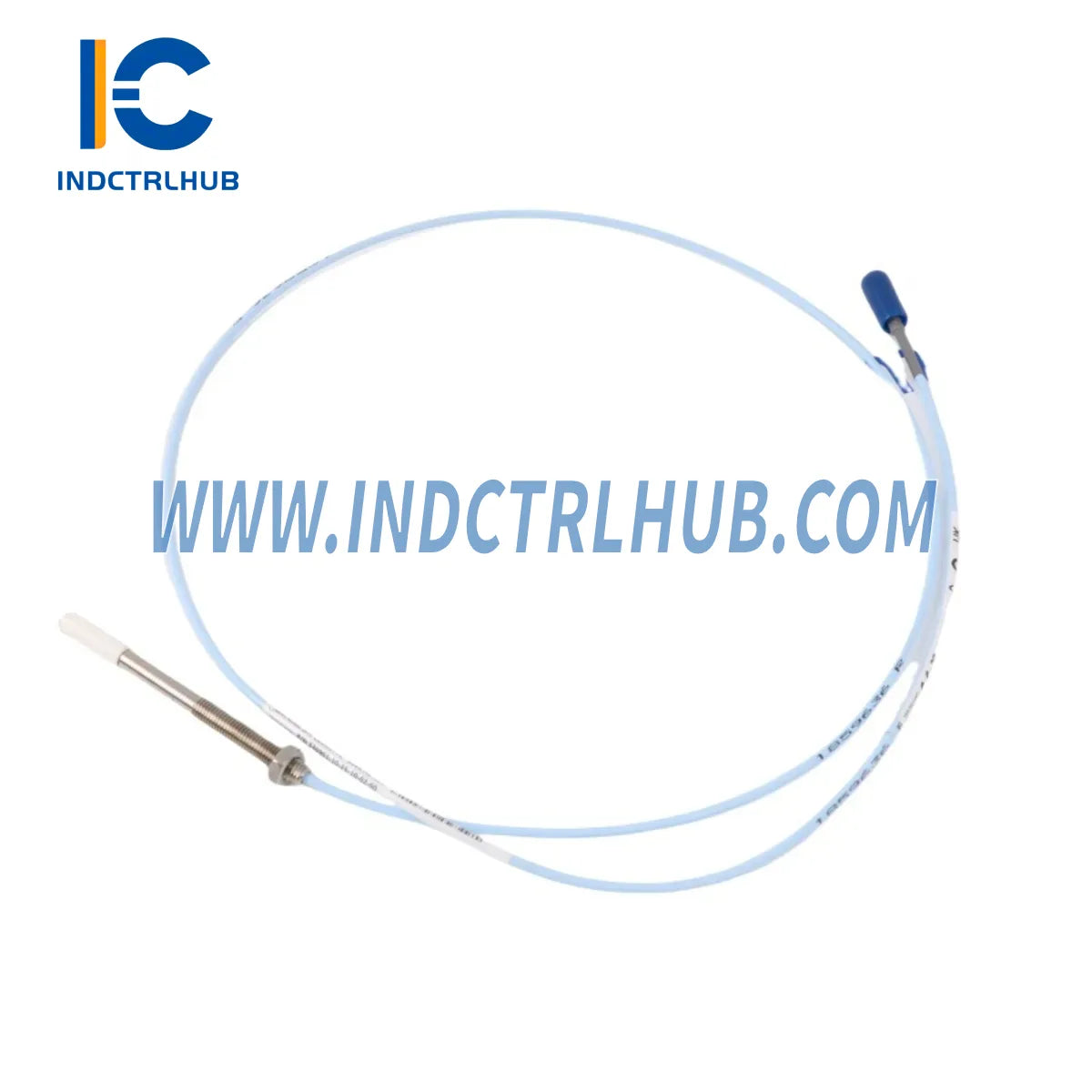

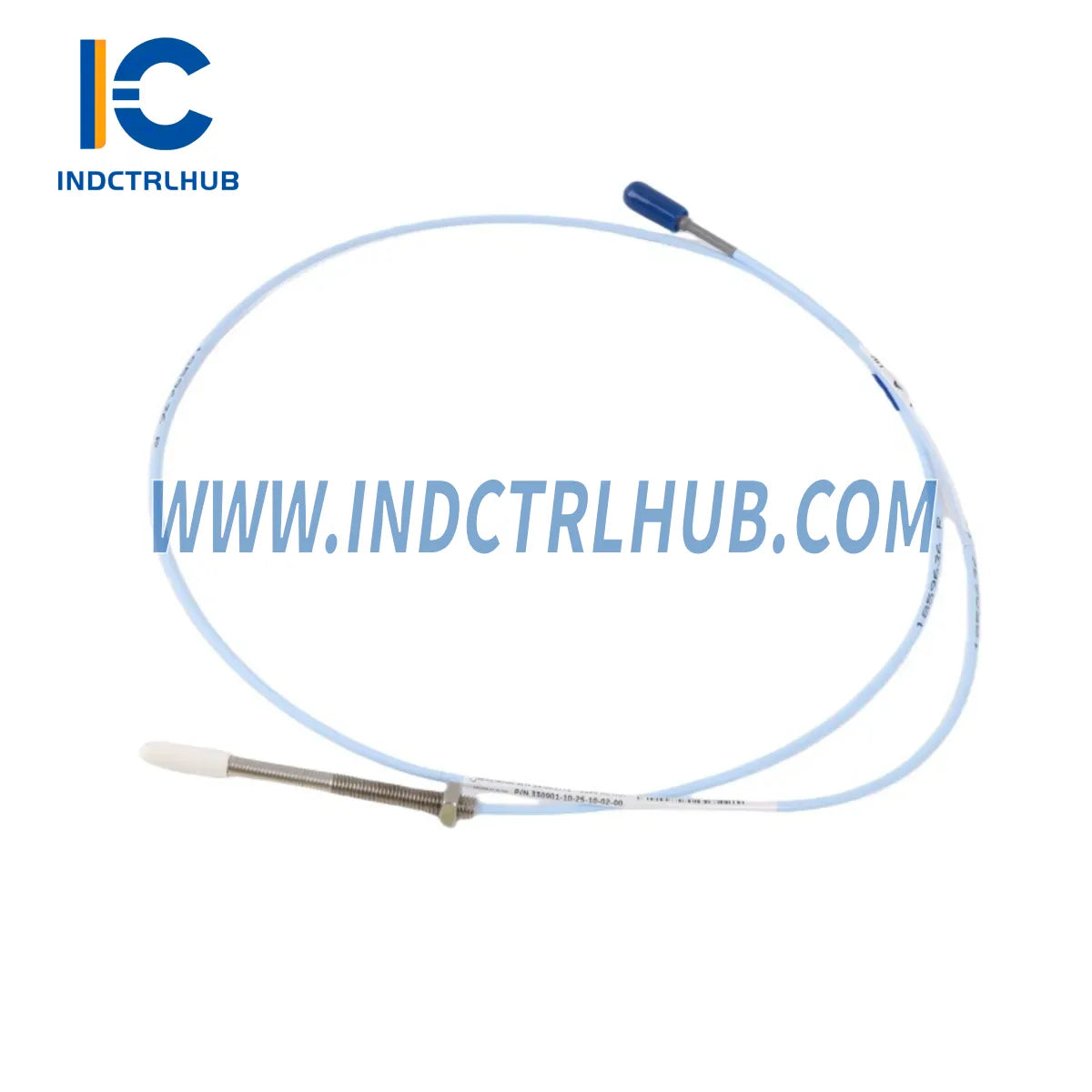

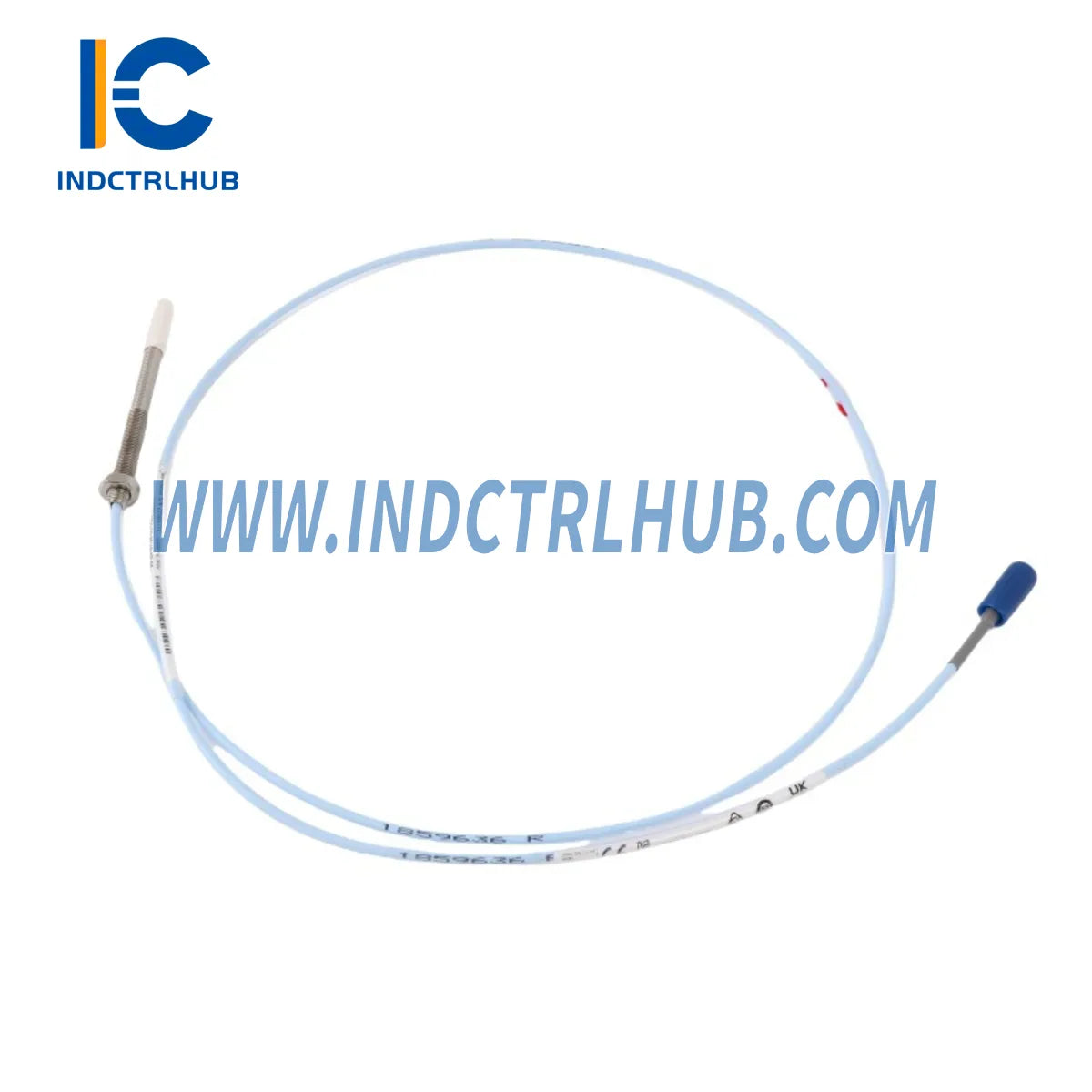

ה-Bently Nevada 330901-14-43-05-02-05 הוא גלאי קרבה מדויק בטכנולוגיית אפקט אדדי שתוכנן לפלטפורמת ניטור הרטט 3300 NSv. הוא מיועד כהחלפה ישירה להתקנות סדרת 3300 הוותיקות, ומבטל את הצורך בהשערות בעת מודרניזציה של מערכות ישנות – עם תאימות ממדית מאומתת, פלט אות זהה ואחריות ל-12 חודשים המגנה על ההשקעה ההונית שלכם. בין אם אתם מנהלים עצירה מתוכננת, מגיבים לתקלה בלתי צפויה או מבצעים הגירה מדורגת מתשתית 3300 XL ישנה, מוצר זה מספק את מסלול השדרוג עם הסיכון הנמוך ביותר.

המשתמשים המיועדים כוללים מהנדסי ציוד מסתובב, צוותי אמינות ומומחי רכש MRO הפועלים עם טורבינות, מדחסים, משאבות וגנרטורים בענפי נפט וגז, ייצור חשמל, פטרוכימיה ותעשייה כבדה.

תכונות עיקריות ויתרונות

• ? תאימות מאומתת ל-3300 NSv – ניתן להחלפה חשמלית ומכנית עם גלאי סדרת Bently Nevada 330901 המקורית; אין צורך בכיול מחדש של האות ברוב ההתקנות.
• ? טכנולוגיית חישה באפקט אדדי – מדידה ללא מגע של רטט רדיאלי בציר, מיקום צירי ואקסצנטריות ברזולוציה תת-מיקרונית.
• ? מבנה בדרגת תעשייה – מארז מפלדת אל-חלד המותאם לטמפרטורות גבוהות, לחץ גבוה וסביבות כימיות אגרסיביות.
• ? הגירה Plug-and-Play – חוט M10×1 סטנדרטי וטווח חישה של 5 מ"מ שומרים על תאימות לאחור עם תעלות קיימות, מתלים ואלקטרוניקת נהג.
• ? אחריות ל-12 חודשים – כיסוי החלפה מלא מתאריך המשלוח; ללא החרגות נסתרות למחזורי עבודה תעשייתיים.
• ? משלוח מהיר עולמי – יחידות במלאי נשלחות תוך 3–5 ימי עסקים; אפשרויות מזורזות זמינות לעצירות קריטיות.

תסריטי יישום

• טורבינות קיטור וגז: החליפו גלאי קרבה שחוקים במהלך עצירות מתוכננות ללא צורך בכיול מחדש של מתקן המוניטור 3500/40M.
• מדחסים צנטריפוגליים: שחזרו את דיוק מדידת הרטט הרדיאלי בצירים במהירות גבוהה שבהם ניטור מרווחי המיסבים הוא קריטי לבטיחות.
• משאבות הזנת דוודים: שמרו על ניטור מיקום צירי רציף במהלך קמפיינים ארוכים בין תחזוקות גדולות.
• תיבות הילוכים ומרחיבים: שדרגו ערוצי חיישן בודדים מבלי להפריע ללולאות הכלים הסמוכות.
• מעבר מ-3300 XL ישן ל-3300 NSv: יש להשתמש בו כנקודת עיגון לחיישן בעת המעבר מדרייברים מסדרת XL לחיישני Proximitor? מסדרת NSv.

טבלת השוואת תאימות

פתרונות שדרוג חלקים – מערכת רכיבים מוכנה למעבר

בעת החלפת החיישן הישן שלך עם 330901-14-43-05-02-05, מעבר מערכת מלא דורש אימות או שדרוג סימולטני של הרכיבים המקושרים הבאים. שדרוג חלקי עלול לגרום לאי התאמת אותות ולהפעלות שווא – יש לטפל בשרשרת האותות כולה למעבר אמין:

1. כבל הארכה (NSv, 6.5 מ׳): כבל החיישן המשולב חייב להסתיים בכבל הארכה NSv תואם. Bently Nevada 330930-065-00-CN כבל הארכה 3300 NSv באורך 6.5 מ׳ מספק את ההתנגדות והחיבור המתאימים ל-SKU החיישן הזה.
2. כבל הארכה (NSv, 6 מ׳): להתקנות עם ניתוב כבלים צפוף יותר, Bently Nevada 330930-060-00-05 כבל הארכה NSv באורך 6 מ׳ הוא החלופה המועדפת עם מאפיינים חשמליים זהים.
3. חיישן הרכבה הפוכה (ערוץ נלווה): מערכות רטט רדיאליות עם שני חיישנים דורשות חיישן הרכבה הפוכה תואם. יש לשלב עם Bently Nevada 330906-02-12-05-02-00 3300 NSv חיישן קרבה בהתקנה הפוכה לשמירה על סימטריית מדידת X-Y.
4. גלאי הרכבה הפוכה (M10, 5 מ'): לחלופין, גלאי הרכבה הפוכה Bently Nevada 330907 3300 NSv M10¡Á1 5 מ' מתאים להתקנות שבהן נדרשת זווית 90¡ã לפי גאומטריית בית המיסב.
5. מוניטור Proximitor (4 ערוצים): אות הגלאי חייב להסתיים במוניטור תואם. מוניטור Proximitor Bently Nevada 3500/40M 4-ערוצי רטט מודול I/O הוא המקלט הסטנדרטי להרכבה על מדף למערכות גלאי 3300 NSv.
6. מודול I/O כפול Proximitor (ATEX): להתקנות באזורים מסוכנים (אזור 0/1), החלף את מודול המחסום ב-מודול I/O כפול Proximitor Bently Nevada 170180-01-05 ATEX אזור 0/1 לשמירה על תאימות SIL.
7. בלוק סיום Keyphasor: אותות הפאזת ההתייחסות חייבים להישאר מסונכרנים במהלך החלפת הגלאי. ודא שבלוק הסיום החיצוני Bently Nevada 3500/25 128718-01 Keyphasor נמצא בגירסת הקושחה הנדרשת לפני המעבר.
8. ממיר רטט (3300 XL): אם עוברים ממערכת 3300 XL, ממיר הרטט Bently Nevada 990 למערכת 3300 XL 5/8" Proximity יכול לשמש כגשר פלט 4–20 mA זמני בזמן שמבצעים את שדרוג המדף המלא של NSv.

שאלות נפוצות להנחיות שדרוג

שאלה 1: האם ניתן להתקין את 330901-14-43-05-02-05 בתוך דרייבר 3300 XL Proximitor? קיים מבלי להחליף את הדרייבר?
תשובה: לא. גלאי 3300 NSv מותאם לחיישן NSv Proximitor?. שימוש בו עם דרייבר 3300 XL ישן יגרום להסטת רגישות של כ-¡À5%, מה שעלול לגרום לאזעקות שווא או להסתיר אירועי רטט אמיתיים. החלף את הדרייבר בו זמנית או השתמש בממיר הרטט 990 כגשר.

שאלה 2: האם זווית הברגה M10¡Á1 זהה למחזיק הגלאי הקיים שלי?
ת: כן. ה-330901-14-43-05-02-05 משתמש בברג M10×1 סטנדרטי, זהה במידות לכל גלאי מסדרת 3300. אין צורך בשינוי מתקן או במתאם.

ש3: מהו מתח המרווח המקסימלי שעליי להגדיר בעת ההפעלה?
ת: עבור גלאי טווח חישה של 5 מ"מ, מתח המרווח הנומינלי הוא כ-10.0 VDC ± 0.5 V במרווח אוויר מומלץ של 1.0 מ"מ. עיינו ב-Bently Nevada TDI 141-109-01 לקבלת סובלנות הפעלה מלאה.

ש4: האם ניתן להאריך את הכבל האינטגרלי מעבר ל-5 מ' באמצעות הארכה סטנדרטית?
ת: כן, אך רק עם כבל הארכה תואם NSv. השתמשו ב- 330930-065-00-CN (6.5 מ') או ב- 330930-060-00-05 (6 מ'). שימוש בכבלי הארכה מסדרת XL יגרום לאי התאמת התנגדות ויפגע בקוּוּת האות.

ש5: האם הגלאי הזה דורש כיול מחדש לאחר ההתקנה?
ת: ברוב המקרים, לא. ה-330901-14-43-05-02-05 מכויל במפעל לפי עקומת הרגישות של החלק המקורי של היצרן. מומלץ לבדוק את המרווח ולאמת את המתח בעת ההפעלה, אך בדרך כלל אין צורך בכיול מלא.

ש6: איזה רווח פיזי נדרש סביב קצה הגלאי?
ת: שמרו על רווח רדיאלי מינימלי של 25 מ"מ סביב קצה הגלאי כדי למנוע הפרעות אלקטרומגנטיות ממבנים מתכתיים סמוכים. קוטר שדה החישה הוא בערך פי 2 מקוטר קצה הגלאי.

אחריות ואבטחה

כל יחידה 330901-14-43-05-02-05 שנשלחת מ-Industrial Control Hub מכוסה באחריות החלפה ל-12 חודשים מתאריך המשלוח. הכיסוי כולל:

• פגמים בייצור בחומרים ובעבודת היד
• סטיות בביצועים חשמליים מהנתונים שפורסמו
• כשלי שלמות מחבר וכבל תחת מחזורי עבודה תעשייתיים רגילים

תביעות אחריות מטופלות תוך 5 ימי עסקים. יחידות החלפה נשלחות לפני החזרת היחידה הפגומה, כדי למזער את זמן ההשבתה במפעל. אפשרויות אחריות מורחבת (24 חודשים) זמינות – צרו קשר לקבלת הצעת מחיר.
