Product Description
פתרון החלפה/שדרוג Bently Nevada 330101-00-25-10-01-00 לסדרת 3300 XL

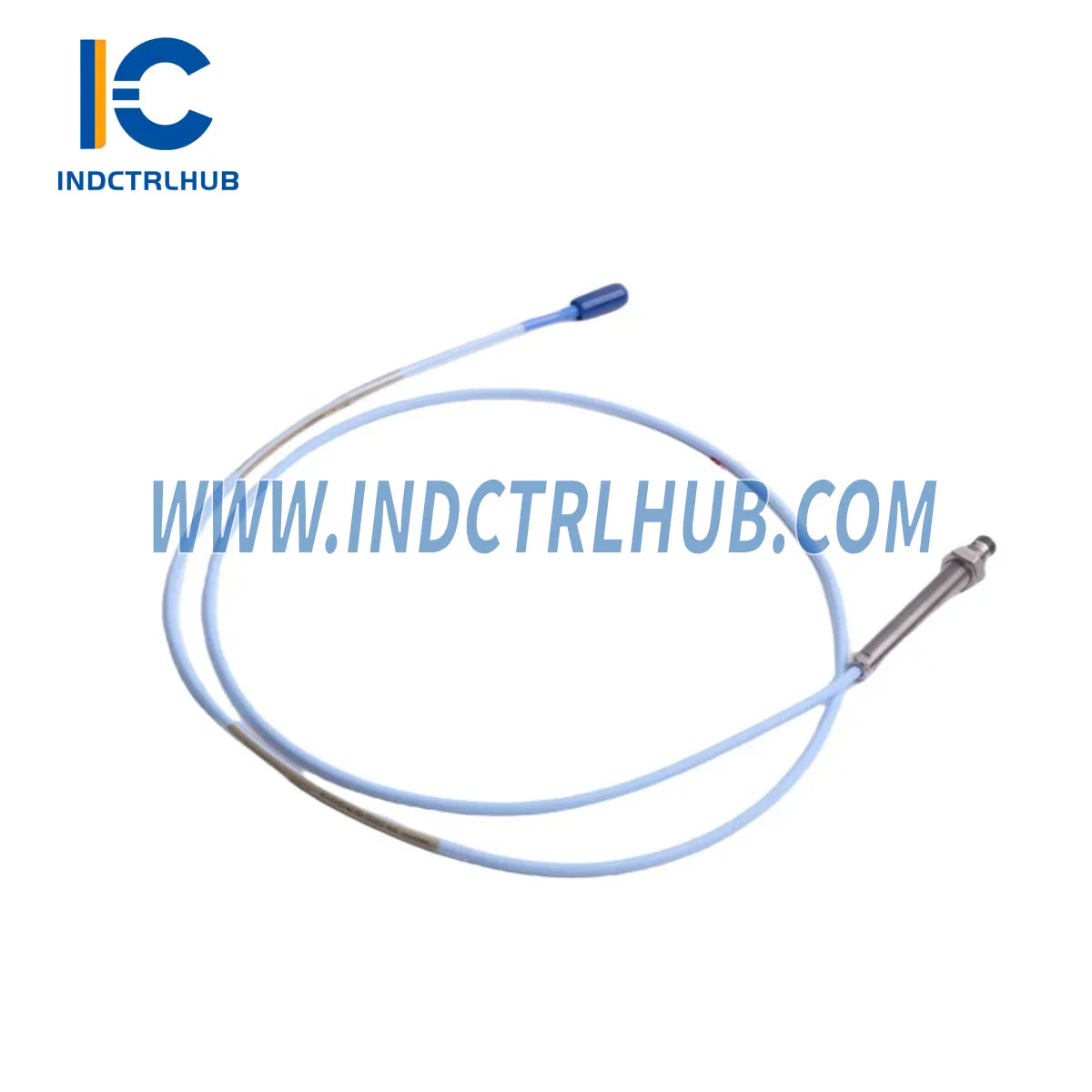

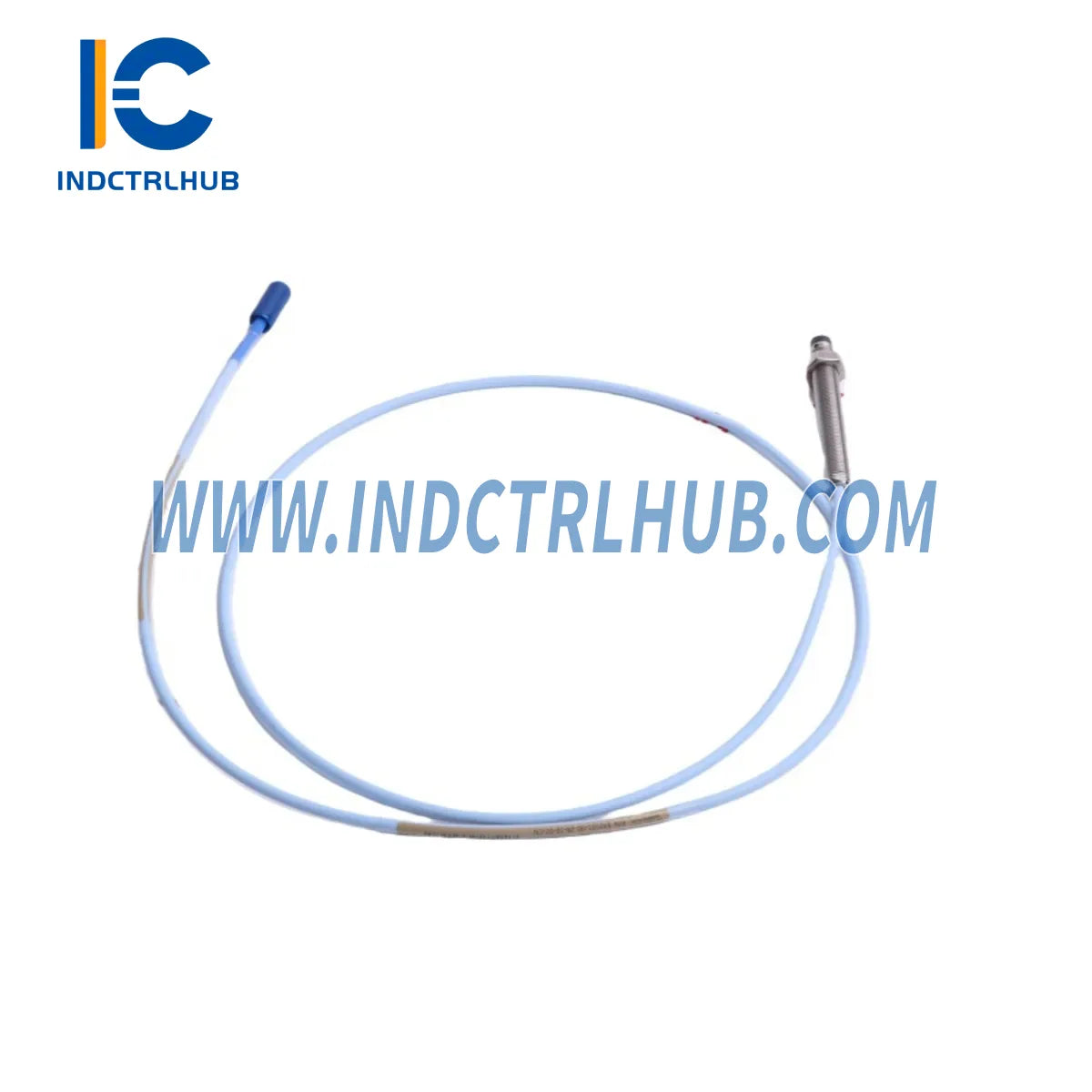

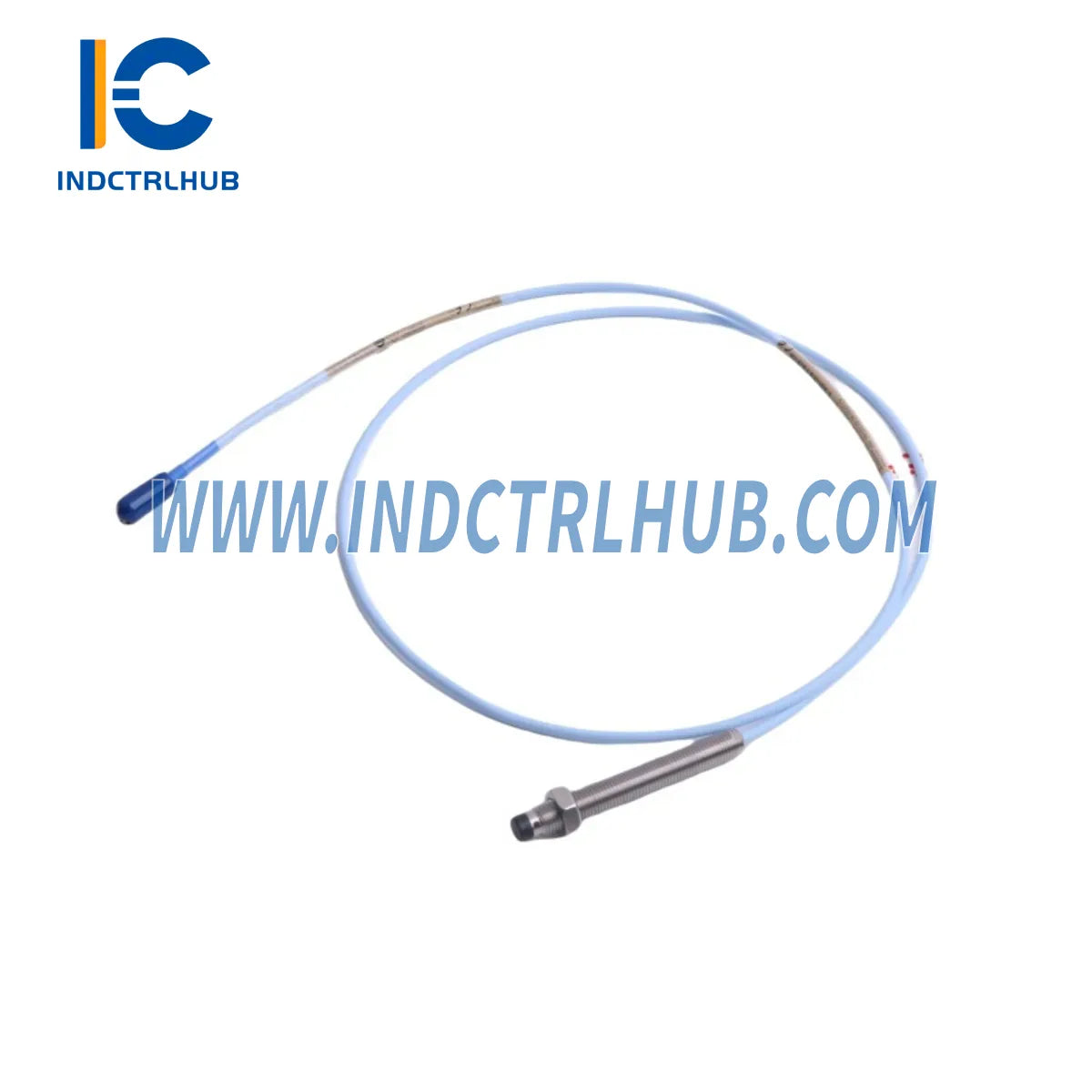

ה- Bently Nevada 330101-00-25-10-01-00 הוא גלאי קרבה בקוטר 8 מ"מ מסדרת 3300 XL האמינה בתעשייה, שתוכנן למדידת רטט ומיקום ללא מגע במכונות מסתובבות. בין אם אתה מפסיק להשתמש בגלאי 3300 סטנדרטי ישן או מרחיב רשת ניטור קיימת, יחידה זו מספקת מסלול מעבר חלק ומאומת ללא פגיעה בדיוק המדידה. מיועד לטורבינות, מדחסים, משאבות ומנועים בתעשיות נפט וגז, ייצור חשמל ותעשייה כבדה, הוא משתלב ישירות בתשתית Bently Nevada הקיימת שלך — ומפחית זמני השבתה ועלויות הנדסה מחדש.
טבלת השוואת תאימות
| פרמטר | גלאי 3300 סטנדרטי ישן | 330101-00-25-10-01-00 (3300 XL) |
|---|---|---|
| קוטר גלאי | 8 מ"מ | 8 מ"מ |
| אורך כבל | משתנה | 25 רגל (7.62 מ') |
| רגישות | 200 מ"ו/מיל | 200 מ"ו/מיל |
| טווח טמפרטורה | -35°C עד +120°C | -35°C עד +177°C (מורחב) |
| טווח פער | 0.25¨C2.25 מ"מ | 0.25¨C2.25 מ"מ |
| מחבר | BNC סטנדרטי | BNC סטנדרטי (תואם לאחור) |
| אחריות | משתנה | 12 חודשים |
פתרונות שדרוג חלקים
המעבר המוצלח ממערכות גלאי קרבה ישנות דורש יותר מהחלפת גלאי ישירה. כאשר מחליפים את גלאי ה-3300 הסטנדרטי הישן שלך ב- 330101-00-25-10-01-00אנו ממליצים בחום לבצע ביקורת ושדרוג של הרכיבים המקושרים הבאים כדי להבטיח שלמות האות ואמינות המערכת:
- החלף כבלי אותות ישנים עם כבל חיבור Bently Nevada 16710-25 (25 רגל) — מיועד במיוחד למעגלי מואץ 330400/330425 ותואם לפלטי גלאי 3300 XL.
- לריצות כבל קצרות יותר או במרחבי מכונות מוגבלים, כבל חיבור ממוגן Bently Nevada 16710-15 (15 רגל) מספק מיגון עמיד עם 3 מוליכים, אידיאלי להתקנות שדרוג.
- אם השדרוג שלך כולל מרחקים ארוכים יותר, כבל חיבור ממוגן Bently Nevada 16710-66 (66 רגל) מבטיח העברת אותות שקטה לאורך כבלי חיבור ארוכים.
- אמת את פלט ניטור הרטט שלך מול מוניטור רטט חד-ערוצי Bently Nevada 1900/27 – יחידה קומפקטית 24VDC שמתאימה ישירות לגלאי 3300 XL לניטור עצמאי או התקנה בלוח.
- ליישומים עם התקנה הפוכה או מארזים עם מקום מוגבל, שקול את גלאי התקנה הפוכה Bently Nevada 330907 3300 NSv כחיישן משלים במערכות מדידה מרובות נקודות.
- שדרג את תשתית יציאות הריליי שלך עם מודול ריליי 16 ערוצים Bently Nevada 3500/33 לטיפול בלוגיקת אזעקה וכיבוי מאותות גלאי 3300 XL החדשים.
- שלב ניטור טמפרטורה לצד נתוני רטט באמצעות מוניטור טמפרטורה 6 ערוצים Bently Nevada 3500/61 לקבלת תצוגה מקיפה של מצב המכונה.
- הבטח הארקה נכונה של המערכת במהלך השדרוג עם מודול הארקה Bently Nevada 138257-01 – קריטי לביטול לולאות הארקה שמפריעות לאותות גלאי הקרבה.
- לאבחון מתקדם והגנה מפני ESD במערכת המשודרגת שלך, מודול CPU ADAPT ESD של Bently Nevada 3701/55 מספק עיבוד חכם למערכי גלאים מרובי ערוצים.
- השלים את שדרוג המארז 3500 שלך עם מודול TDI ו-I/O של Bently Nevada 3500/22 לטיפול באינטגרציה של נתוני מעבר מהרשת החדשה של גלאי הקרבה.
שאלות נפוצות להנחיות שדרוג
- ש: האם 330101-00-25-10-01-00 הוא תחליף ישיר לגלאי 3300 הסטנדרטי הוותיק?
- א: כן. גלאי 3300 XL 8 מ"מ משתמש באותו חוט M10¡Á1, מחבר BNC, ורגישות של 200 mV/mil כמו גלאי 3300 הוותיקים. ברוב ההתקנות אין צורך בשינויים במקומות ההתקנה של הגלאי.
- ש: האם יש צורך לכייל מחדש את המוניטורים לאחר ההחלפה?
- ת: מומלץ לבצע התאמת מרווח קלה. כוונן את מרווח הגלאי ל-1.0¨C1.5 מ"מ (40¨C60 מיל) באמצעות מד מרווח מכויל. מערכת הנהג/כבל הארכה של 3300 XL שומרת על אותה עקומת מתח יציאה כמו המערכת הישנה.
- ש: האם ניתן לערבב גלאי 3300 XL עם נהגים ישנים 3300 באותו מדף?
- ת: Bently Nevada ממליצה להשתמש בערכות גלאי/נהג/כבל הארכה תואמות. ערבוב דורות עלול לגרום להסטות כיול. יש לעיין במדריך התקנת מערכת 3300 XL (GEK-91268) לפני ערבוב רכיבים.
- ש: אילו שינויים בחיווט נדרשים במהלך השדרוג?
- ת: ה-3300 XL משתמש באותו תקן כבל תלת-מוליך. אם מחליפים כבלים בו זמנית, השתמש בכבלי חיבור משוריינים מסדרת 16710 המפורטים למעלה. ודא המשכיות המגן ואימות חיבור מודול הארקה למארז.
- ש: האם הגלאי תואם למערכות מדף Bently Nevada 3500?
- ת: כן. ה-330101-00-25-10-01-00 תואם במלואו למודולי ניטור קרבה 3500/40M, 3500/42M, ו-3500/45 בשימוש עם ערכת כבלים מתאימה לנהג/הארכה.
אחריות מובטחת
כל Bently Nevada 330101-00-25-10-01-00 המסופק על ידי Industrial Control Hub מגובה באחריות ל-12 חודשים המכסה ליקויי ייצור וכשלים תפקודיים בתנאי הפעלה רגילים. תהליך האחריות שלנו פשוט:
- תקופת כיסוי: 12 חודשים מתאריך המשלוח
- היקף: ליקויים חשמליים ומכניים; לא כולל נזק פיזי כתוצאה מהתקנה לא נכונה או שימוש סביבתי מעבר למפרטים המותרים
- תהליך RMA: פנה ל[email protected] עם מספר ההזמנה ותיאור התקלה. החלפה או תיקון ישלחו תוך 5 ימי עסקים מקבלת הפנייה
- תמיכה טכנית: תמיכה הנדסית לפני ואחרי המכירה זמינה בדוא"ל ובטלפון
- תיעוד: רשומות כיול ודוחות בדיקה זמינים לפי בקשה
לרכישות בכמויות גדולות, שותפויות OEM, או דרישות למשלוח מזורז, פנה ישירות לצוות המכירות הטכני שלנו.
