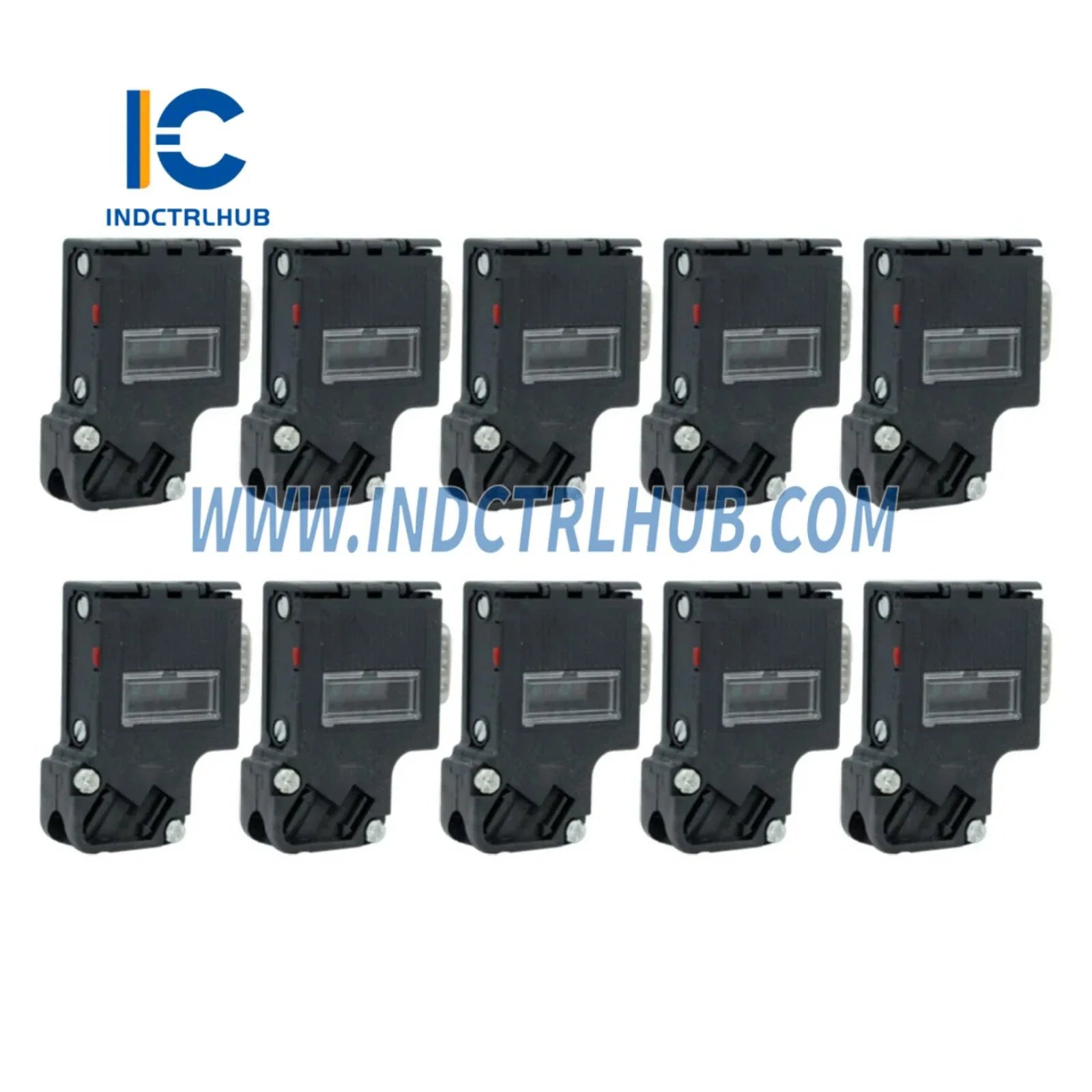

מחבר אוטובוס PROFIBUS Siemens 6ES7972-0BA42-0XA0 - פתרון תקשורת RS485 מקצועי
ה-Siemens 6ES7972-0BA42-0XA0 הוא מחבר אוטובוס PROFIBUS בעל ביצועים גבוהים, המיועד לתקשורת תעשייתית אמינה במערכות PLC מסדרות S7-300 ו-S7-400. כולל ממשק RS485 עם טרמינלים מסוג ברגים וזווית יציאת כבל של 35 מעלות, מחבר זה מבטיח שידור נתונים בטוח ויעיל בסביבות אוטומציה תובעניות.
מפרט טכני
| פרמטר | מפרט |
|---|---|
| מספר דגם | 6ES7972-0BA42-0XA0 |
| סוג ממשק | RS485 |
| שיטת חיבור | טרמינלים עם ברגים |
| זווית יציאת הכבל | 35 מעלות |
| שקע PG | ללא שקע PG |
| תמיכת פרוטוקול | PROFIBUS DP/MPI |
| מערכות תואמות | SIMATIC S7-300, S7-400 |
| מתח הפעלה | 24 וולט DC |
| קצב שידור | עד 12 Mbps |
| דרגת הגנה | IP20 |
| טמפרטורת הפעלה | 0°C עד +60°C |
| ממדים | עיצוב קומפקטי |
תכונות עיקריות ויתרונות
- תקשורת RS485 אמינה: מבטיחה שידור נתונים יציב ברשתות PROFIBUS עם ירידה מינימלית באות
- עיצוב טרמינל ברגים: מספק חיבורי חוטים מאובטחים העמידים בפני רטט ולחצים סביבתיים בתנאי תעשייה
- יציאת כבל בזווית 35°: זווית מותאמת להתקנה חסכונית במקום וניהול כבלים בארונות בקרה צפופים
- תאימות רחבה: משתלב בצורה חלקה עם מודולי תקשורת PROFIBUS ו-PLC מסדרת S7
- תכנון ברמת תעשייה: בנוי לעמוד בתנאי סביבה קשים במפעל עם ביצועי EMC מצוינים
תסריטי יישום
מחבר האוטובוס 6ES7972-0BA42-0XA0 מצטיין ביישומים שונים של אוטומציה תעשייתית:
אוטומציה בייצור: חיבור מודולי I/O מפוזרים ומכשירי שדה לבקרים מרכזיים בקווי ייצור. בשילוב עם מודולי כניסה אנלוגית, מאפשר ניטור ובקרה מדויקים של התהליך.
מערכות בקרה תהליכיות: הקמת רשתות תקשורת אמינות במפעלי כימיקלים, מתקני טיהור מים ותחנות ייצור חשמל. המחבר עובד בצורה חלקה עם מודולי אספקת כוח להבטחת פעולה רציפה.
אוטומציה לבניין: אינטגרציה של מערכות HVAC, בקרות תאורה ומערכות אבטחה דרך רשתות PROFIBUS. תואם למודולי מעבד לניהול מרכזי של הבניין.
טיפול בחומרים: חברו מערכות מסועים, ציוד מיון ותאי רובוטים במחסנים ומרכזי הפצה, לעיתים בשילוב עם מודמים קבוצתיים להרחבת טווח הרשת.
פתרונות מערכת שלמים
לביצועים מיטביים, מחבר 6ES7972-0BA42-0XA0 משתלב בצורה מושלמת בארכיטקטורות אוטומציה מקיפות. בעת בניית רשת PROFIBUS, שקלו לשלב מחבר זה עם מודולי PROFIBUS DP מהירים לקבלת קצב העברת נתונים מקסימלי. עיצוב הטרמינל עם הברגים מבטיח תאימות לכבלי תעשייה סטנדרטיים, בעוד זווית היציאה של 35 מעלות מקלה על ארגון הכבלים בשימוש עם לוחות בסיס למודולי תקשורת.
התקנה וקונפיגורציה
ההתקנה פשוטה: חשפו את הבידוד של הכבל לאורך המומלץ, הכניסו את החוטים לטרמינלים עם הברגים, והדקו היטב. פתח הכבל בזווית של 35 מעלות מונחה באופן טבעי להרחיק את הכבלים מהרכיבים הסמוכים, מה שמפחית את זמן ההתקנה ומשפר את מראה הלוח. אין צורך בכלים מיוחדים מעבר למברג סטנדרטי.
שאלות נפוצות
שאלה: האם מחבר זה תואם למערכות S7-300 ו-S7-400?
תשובה: כן, 6ES7972-0BA42-0XA0 תואם במלואו למשפחות PLC SIMATIC S7-300 ו-S7-400, ותומך בפרוטוקולי PROFIBUS DP ו-MPI.
ש: מה המרחק המקסימלי לשידור?
תשובה: עם ממשק RS485, המחבר תומך במרחקים של עד 1200 מטר בקצבי העברה נמוכים (9.6-187.5 kbps) ועד 100 מטר במהירות מקסימלית (12 Mbps).
שאלה: האם דגם זה כולל שקע PG (תכנות)?
תשובה: לא, גרסת 6ES7972-0BA42-0XA0 אינה כוללת שקע PG. אם אתם זקוקים לפונקציונליות PG, שקלו דגמים חלופיים עם יציאות תכנות משולבות.
שאלה: האם ניתן להשתמש במחבר זה בהתקנות חיצוניות?
תשובה: מחבר זה מדורג IP20 לשימוש פנימי בלוחות בקרה. לשימוש חיצוני, יש לוודא הגנה מתאימה של המארז העומדת בדרגת IP65 או גבוהה יותר.
שאלה: איזו מידה של חוט מומלצת לטרמינלים עם הברגים?
תשובה: הטרמינלים עם הברגים מקבלים חוטים במידות מ-0.25 מ"מ² עד 1.5 מ"מ² (AWG 24-16), המתאימים למפרטי כבל PROFIBUS סטנדרטיים.
אבטחת איכות ואחריות
כל מחבר Siemens 6ES7972-0BA42-0XA0 מיוצר בהתאם לסטנדרטים מחמירים של איכות ועובר בדיקות קפדניות. אנו מספקים אחריות ל-12 חודשים המכסה פגמים בייצור וכשלים בחומרים. המחויבות שלנו לאיכות מבטיחה ביצועים אמינים לאורך כל מחזור חיי המוצר.
