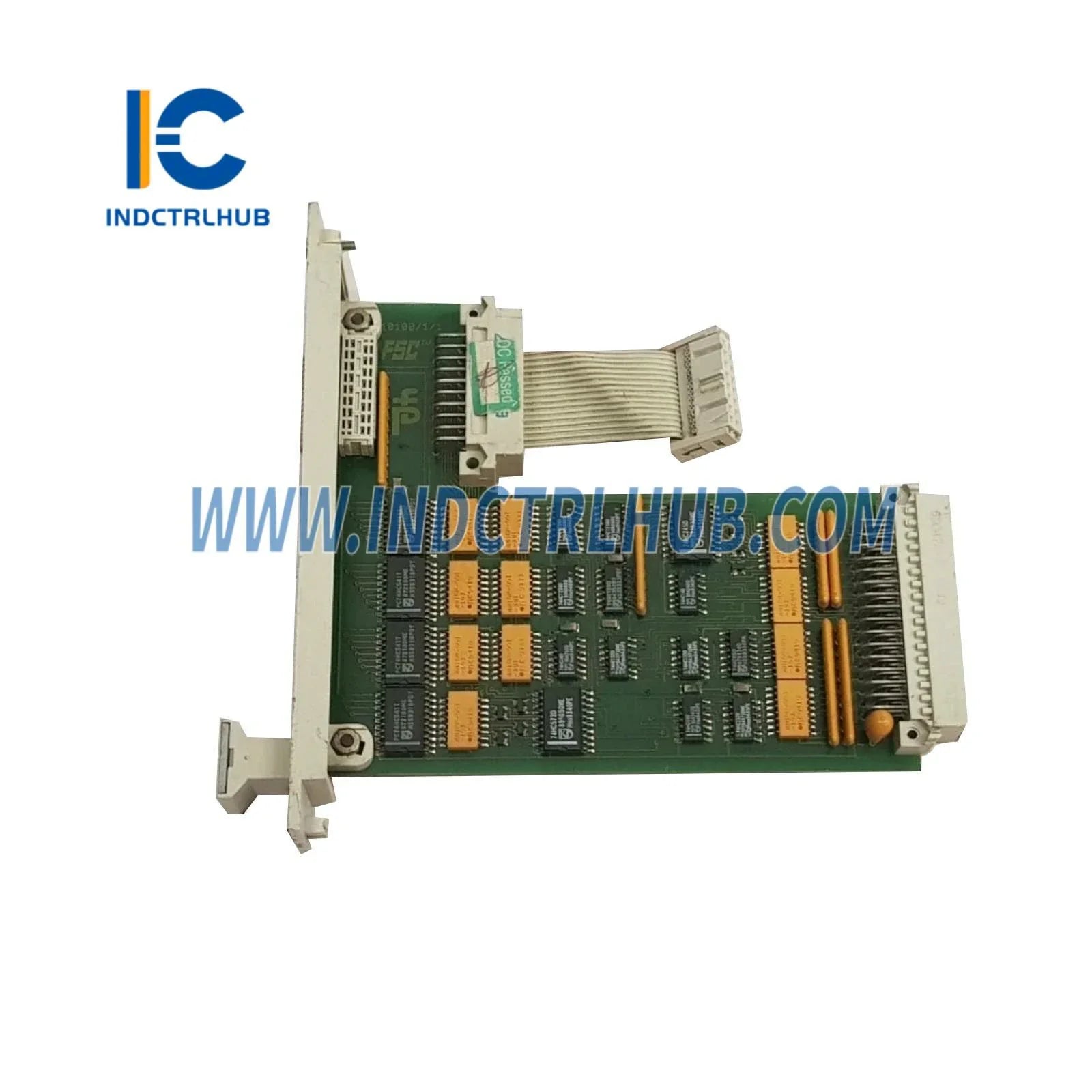

מודול כניסה דיגיטלית Honeywell 10100/1/1 – כרטיס DI תעשייתי 16-ערוצי
ה-Honeywell 10100/1/1 הוא מודול כניסה דיגיטלית ביצועי גבוה המיועד לסביבות אוטומציה תעשייתית תובעניות. כרטיס DI בעל 16 ערוצים זה מספק רכישת אותות אמינה ממכשירי שדה כולל מפסקי גבול, חיישני קרבה, לחצנים ומגעי ריליי במערכות בקרה תהליכיות, ביצוע ייצור ואוטומציה בדיסקרטית.
מעוצב לשילוב חלק עם פלטפורמות DCS של Honeywell ובקרים של צד שלישי, ה-10100/1/1 משלב בידוד חשמלי חזק, קצבי סריקה מהירים וארכיטקטורת החלפה חמה למזעור זמני השבתה תוך מקסום גמישות תפעולית. בין אם משדרגים תשתית I/O קיימת או בונים ארונות בקרה חדשים, מודול זה מספק בסיס למעקב אמין אחר אותות דיגיטליים.
תכונות מרכזיות ויתרונות טכניים
- 16 כניסות דיגיטליות מבודדות: כל ערוץ כולל בידוד אופטי של 1500V להגנה מפני לולאות אדמה, רעש חשמלי וטרנזיאנטים במתח בסביבות תעשייתיות קשות
- תאימות קלט 24VDC: דירוג מתח תעשייתי סטנדרטי עם סובלנות רחבה (18-30VDC) מתאים לירידות מתח ותנודות לאורך כבלי חיבור ארוכים
- זמן תגובה מהיר: סינון קלט מתחת ל-5ms מבטיח לכידה מדויקת של אירועים מהירים מקודדים, מונים ומכונות מחזור מהיר
- עיצוב להחלפה חמה: מודול שניתן להחלפה בשטח מאפשר תחזוקה ללא כיבוי המערכת, ומפחית את זמן התיקון הממוצע (MTTR) עד 70%
- מדדי מצב LED: נוריות אבחון לכל ערוץ מספקות אישור חזותי מיידי של מצבי הקלט לפתרון תקלות מהיר
- ציפוי קונפורמלי: הגנה על PCB מפני לחות, אבק וחשיפה לכימיקלים מאריכה את חיי הפעולה בסביבות קורוזיביות או עם לחות גבוהה
תרחישי יישום ופתרונות תעשייתיים
ניטור ייצור נפט וגז
ניטור משוב מיקום שסתומים, מצב משאבות ואותות כיבוי חירום (ESD) בפלטפורמות ראשי באר ותחנות צינורות. בידוד המודול מגן על מערכות הבקרה מפני קפיצות חשמליות הנפוצות באזורים מסוכנים.
עיבוד אצוות כימיות
מעקב אחר רמות מכלי ריאקטור, מצב מנוע מערבל ותנאי נעילת בטיחות במפעלי תרופות וכימיקלים מיוחדים. תגובת קלט מהירה מבטיחה רצף מדויק של אצוות ועמידה ברגולציה.
SCADA לטיפול במים
רכישת אותות ממפסקי זרימה, חיישני רמת מיכל, ואזעקות מערכת כלורינציה בתחנות הרמה ומתקני טיפול מבוזרים. בידוד חזק מטפל בחיווט למרחקים ארוכים האופייני לתשתיות עירוניות.
קווי ייצור והרכבה
ממשק עם חיישנים פוטואלקטריים, גלאי נוכחות חלקים ומפסקי מיקום מסועים בייצור רכב, אלקטרוניקה ומוצרי צריכה. יכולת החלפה חמה שומרת על זמינות הקו במהלך החלפת מודולים.
ייצור והפצת חשמל
נטרו מצב מפסקי מעגל, אזעקות שנאים, ומגעי עזר של גנרטורים בתחנות משנה ובתחנות כוח. ציפוי קונפורמלי עמיד בקיצוני טמפרטורה וזיהומים באוויר.
מפרט טכני ומדריך בחירה
| פרמטר | מפרט |
|---|---|
| מספר דגם | 10100/1/1 |
| ערוצי קלט | 16 (מבודד) |
| מתח כניסה | 24VDC נומינלי (טווח 18-30VDC) |
| זרם כניסה | 7mA טיפוסי לכל ערוץ |
| מתח בידוד | 1500VDC בין הערוץ ל-backplane |
| זמן תגובה | <5ms (סינון ניתן לתצורה) |
| טמפרטורת הפעלה | -40°C עד +70°C |
| טווח לחות | 5% עד 95% לחות יחסית (ללא עיבוי) |
| צריכת חשמל | 3.5W מקסימום |
| הרכבה | הרכבה על מסילת DIN או לוח |
| מידות | 120 מ"מ × 85 מ"מ × 35 מ"מ |
| משקל | 0.5kg |
| אישורים | תואם UL508, CE, RoHS |
קריטריוני בחירה: בחרו ב-10100/1/1 כאשר נדרש רכישת קלט דיגיטלי אמינה עם בידוד חשמלי חזק למכשירי שדה 24VDC. לעיבוד אותות אנלוגיים, שקלו את מודול קלט אנלוגי ABB AI810. ליישומים עתירי תקשורת, שלבו עם מודול תקשורת ABB CI830 Profibus DP לאינטגרציה חלקה של שדה-באס.
פונקציות מורחבות ואינטגרציית מערכת
תמיכה ברדונדנס: פריסה בקונפיגורציות I/O רדונדנטיות עם כשל אוטומטי להבטחת פעולה רציפה במערכות בטיחות קריטיות. תואם לארכיטקטורות בקר רדונדנטיות ליישומי SIL 2.
יכולות אבחון: שגרות בדיקה עצמית מובנות מזהות מעגלים פתוחים, קצרי חשמל, ותקלות אספקת כוח. נתוני אבחון משודרים למערכות SCADA/HMI דרך פרוטוקולים סטנדרטיים (Modbus RTU/TCP, OPC UA).
אפשרויות התאמה אישית: שירותי קונפיגורציה במפעל זמינים לסינון קלט מתוכנת מראש, ספי אזעקה, ומיפוי ערוצים להפחתת זמן הפעלה ב-40-60%.
אינטגרציית IoT: בשילוב עם שערי קצה כמו לוח ממשק ABB UF C760, ניתן לפרסם נתוני קלט דיגיטליים לפלטפורמות ענן (AWS IoT, Azure IoT Hub) לניתוח תחזוקה חזויה ומעקב מרחוק.
משלוח, אחריות ותמיכה טכנית
זמן אספקה: יחידות במלאי נשלחות תוך 1-2 ימי עסקים. מודולים המותאמים אישית דורשים 5-7 ימי עסקים לתכנות ובדיקות במפעל.
אחריות: כל מודולי Honeywell 10100/1/1 כוללים אחריות מקיפה ל-12 חודשים המכסה ליקויי ייצור וכשלים ברכיבים. זמינות תוכניות אחריות מורחבת ליישומים בתשתיות קריטיות.
תמיכה טכנית: מומחי האוטומציה שלנו מספקים הנדסת יישומים לפני מכירה, הנחיות התקנה, ופתרון תקלות לאחר המכירה. גישה לשרטוטי חיווט, תוכנת קונפיגורציה, ועדכוני קושחה כלולה ברכישה.
תיעוד: החבילה המלאה כוללת מדריך התקנה, מדריך התחלה מהירה, שרטוטי CAD (DWG/DXF), ודוגמת לוגיקת סולם לפלטפורמות PLC נפוצות (Allen-Bradley, Siemens, Schneider).
שאלות נפוצות
האם ה-10100/1/1 יכול לקבל אותות קלט מסוג sinking ו-sourcing?
המודול מיועד לקונפיגורציית קלט מסוג sinking (חיובי משותף). ליישומי sourcing, השתמשו בתנאי אות חיצוניים או שקלו את מודול אספקת כוח ABB SD822 עם שינויים מתאימים בחיווט.
מה האורך המקסימלי של הכבל לשידור אות אמין?
עם כבל מפותל מבודד, ניתן להגיע למרחקים של עד 300 מטר ב-24VDC. לריצות ארוכות יותר, השתמשו במגברים לאות או שדרגו ל-משדר לחץ דיפרנציאלי ABB 266DSH עם פלט 4-20mA לעמידות בפני רעש.
האם המודול תואם למערכות Honeywell TDC ישנות?
כן, ה-10100/1/1 מתחבר לפלטפורמות TDC 2000/3000 דרך מארזי I/O סטנדרטיים. למערכות Experion PKS חדשות יותר, יש לוודא תאימות ללוח האחורי או להשתמש ב-מתאם BUS מעבד ABB להמרת פרוטוקול.
איך מגדירים סינון קלט לדחיית רעש בתדר גבוה?
השתמשו בתוכנת התצורה של Honeywell כדי לכוונן קבועי זמן של מסנן דיגיטלי מ-1ms עד 50ms. לסביבות EMI קיצוניות, שלבו עם בקר הגשר ABB BRC300 לתנאי אות נוספים.
אילו חלקי חילוף זמינים לתחזוקה בשטח?
בלוקי טרמינל ניתנים להסרה, מערכות נוריות LED וערכת תיקון לציפוי קונפורמלי זמינים במפיצים מורשים. להחלפה מלאה של מודול, לוח PCB ABB UNS 0883A-P Fast I/O מציע פונקציונליות דומה עם אבחון משופר.
האם ניתן לשלב סוגי מודולי I/O שונים באותו מארז?
כן, ה-10100/1/1 פועל לצד מודולי קלט אנלוגי, פלט אנלוגי ופלט ריליי במארזי I/O סטנדרטיים של Honeywell. יש לוודא שסך התקציב החשמלי של המארז אינו עולה על קיבולת הלוח האחורי (עיינו במדריך המערכת).
