Product Description

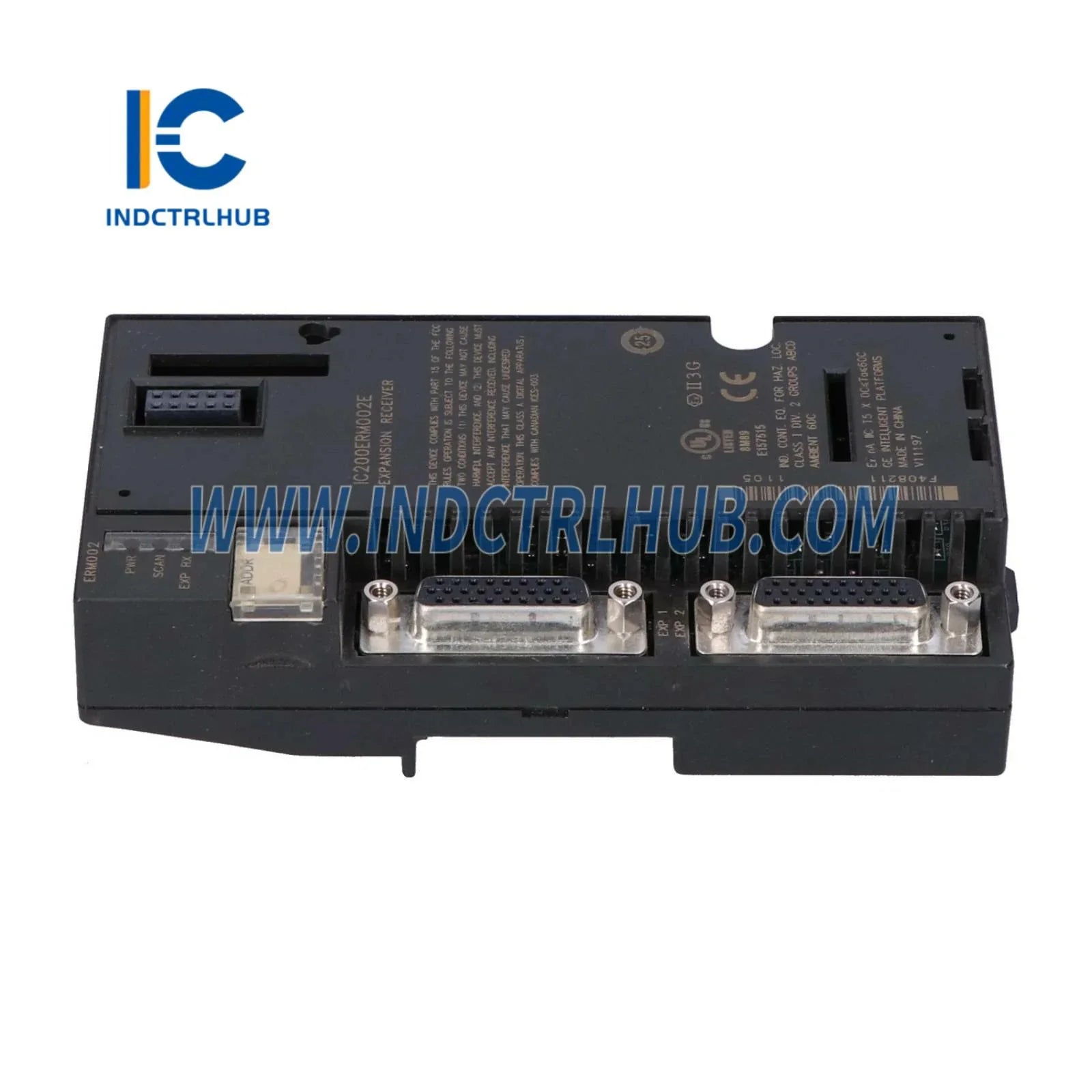

מודול מקלט Ethernet סיב אופטי רב-מצבי GE Fanuc IC200ERM002E VersaMax
ה-GE Fanuc IC200ERM002E הוא מודול מקלט Ethernet סיב אופטי רב-מצבי בעל ביצועים גבוהים, המיועד לפלטפורמת PLC VersaMax. מודול תקשורת בדרגת תעשייה זה מאפשר חיבור רשת אמין ומהיר בסביבות קשות שבהן הפרעות אלקטרומגנטיות עלולות לפגוע בחיבורים מבוססי נחושת. מתוכנן למערכות בקרה מבוזרות, ה-IC200ERM002E מספק תקשורת סיב אופטי חזקה עם עמידות יוצאת דופן לרעש ומרחקי שידור מורחבים.
מפרטים טכניים
| פרמטר | מפרט |
|---|---|
| מספר דגם | IC200ERM002E |
| סוג סיב | רב-מצבי (62.5/125 מיקרון) |
| סוג מחבר | ST דופלקס |
| קצב נתונים | ניהול אוטומטי 10/100 Mbps |
| מרחק שידור | עד 2 ק"מ (6,562 רגל) |
| אורך גל | 1300 ננומטר |
| תמיכה בפרוטוקולים | Ethernet/IP, Modbus TCP, SRTP |
| טמפרטורת הפעלה | 0°C עד 60°C (32°F עד 140°F) |
| צריכת חשמל | 3.3V @ 250 mA (טיפוסי) |
| מתח בידוד | בידוד אופטי 500V |
| הרכבה | הרכבה על מסילת DIN או לוח |
| אישורים | תואם UL, CE, CSA, RoHS |
תכונות עיקריות ויתרונות
- עמידות להפרעות אלקטרומגנטיות: טכנולוגיית סיב אופטי מבטלת הפרעות EMI/RFI הנפוצות בסביבות תעשייתיות
- טווח מורחב: תומך במרחקי שידור עד 2 קילומטרים ללא ירידת אות
- אינטגרציה חלקה: תאימות ישירה עם מודולי CPU GE IC200CPU001 VersaMax וכל משפחת הקלט/פלט VersaMax
- תפעול במהירות כפולה: משא ומתן אוטומטי בין 10/100 Mbps להתאמת תצורת רשת גמישה
- אמינות בדרגת תעשייה: עיצוב מחוסם לעמידות בקיצוני טמפרטורה, רטט וזעזועים
- ניתן להחלפה בשטח: ניתן להחלפה בשטח ללא כיבוי המערכת להפחתת זמני השבתה למינימום
תסריטי יישום
רשתות קו הייצור: פרוס את ה-IC200ERM002E בקווי הרכבה לרכב, במתקני ייצור מוליכים למחצה או במפעלי עיבוד מזון שבהם מכונות כבדות יוצרות רעש חשמלי משמעותי. חיבור סיב אופטי מבטיח תקשורת רציפה בין מודולי קלט דיגיטליים VersaMax ומערכות בקרה מפוקחות.
תקשורת בין מבנים: חיבור חדרי ציוד מרוחקים או מבני ייצור נפרדים בטווח של עד 2 ק"מ. יש לשלב עם ספקי כוח IC200PWR102 ו-מודולי נשיאה IC200CHS002 לארכיטקטורות I/O מבוזרות.
התקנות באזורים מסוכנים: אידיאלי לתעשיות נפט וגז, עיבוד כימי או כרייה שבהן תקשורת ללא ניצוצות היא חובה. הבידוד האופטי מונע לולאות ארקה וסכנות חשמליות.
סביבות מתח גבוה: תחנות משנה, מתקני ייצור חשמל ומערכות הפצת חשמל נהנים ממחסום בידוד של 500V, המגן על ציוד הבקרה מפני תנודות מתח.
פתרונות אינטגרציה למערכות
ה-IC200ERM002E משתלב בצורה חלקה בפתרונות בקרת VersaMax מקיפים. יש לשלב עם מודולי פלט דיגיטלי IC200MDL741 לבקרת מפעילים, מודולי פלט אנלוגי IC200ALG322 לוויסות משתני תהליך, ו-ממשקי רשת Genius IC200GBI001 לחיבור למערכות ישנות.
ליישומים מתקדמים הדורשים ספירה במהירות גבוהה או בקרת תנועה, יש לשלב עם מודולי מונה מהיר IC695HSC308 RX3i. דרישות ההמחשה מתקיימות באמצעות שילוב מסכי מגע HMI QuickPanel IC754VSI12CTD בגודל 12 אינץ׳ לממשק מפעיל.
שאלות ותשובות נפוצות
ש: האם ה-IC200ERM002E יכול להחליף מודולי Ethernet מנחושת בהתקנות קיימות?
ת: כן, המודול תואם פינים למערכות נשא VersaMax. פשוט החלף את מודול הנחושת ב-IC200ERM002E וחבר כבלי סיב אופטי רב-מצבי עם מחברי ST. פרמטרי הקונפיגורציה נשארים זהים.
ש: מה ההבדל בין IC200ERM002E לגרסאות סיב חד-מצבי?
ת: ה-IC200ERM002E משתמש בסיב אופטי רב-מצבי (62.5/125 מיקרון) המותאם למרחקים עד 2 ק"מ עם אורך גל של 1300 ננומטר. גרסאות סיב חד-מצבי תומכות במרחקים ארוכים יותר (מעל 10 ק"מ) אך דורשות תשתית סיב יקרה יותר. ליישומי מפעל טיפוסיים עד 2 ק"מ, רב-מצבי מציע את יחס העלות-תועלת הטוב ביותר.
ש: האם מודול זה תומך בקונפיגורציות רשת מיותרות?
ת: כן, בשימוש עם מודולי CPU VersaMax מיותרים ומתאמי רשת מתאימים, ה-IC200ERM002E תומך בפרוטוקולי Device Level Ring (DLR) ופרוטוקולי יתירות נוספים ליישומים קריטיים.
ש: אילו יכולות אבחון זמינות?
ת: המודול מספק נורות LED למצב הפעלה, סטטוס קישור ופעילות רשת. אבחונים מתקדמים זמינים דרך תוכנת GE Proficy Machine Edition, המציגה סטטיסטיקות חבילות, שיעורי שגיאות ומדדי איכות חיבור.
ש: האם המודול תואם למתגי Ethernet של צד שלישי?
ש: בהחלט. ה-IC200ERM002E עומד בסטנדרטים של IEEE 802.3 Ethernet ופועל עם כל מתג מנוהל או לא מנוהל לתעשייה התומך בקישורי סיב אופטי 10/100 Mbps. לביצועים מיטביים, השתמש במתגים עם יציאות סיב אופטי ST רב-מצביות.
אחריות ותמיכה
כל מודולי GE Fanuc IC200ERM002E כוללים אחריות מלאה ל-12 חודשים המכסה פגמים בייצור וכשלים ברכיבים. צוות התמיכה הטכנית שלנו מספק סיוע בקונפיגורציה, הדרכה בפתרון תקלות וייעוץ אינטגרציה לאורך כל מחזור חיי המוצר.
לפתרונות מערכת שלמים, חקור את מגוון המוצרים המשלים שלנו כולל מודולי קלט RTD IC670ALG621 למעקב טמפרטורה ו-מתאמי EPXPNS001 PROFINET לאינטגרציה של רשתות רב-פרוטוקוליות.
