Product Description

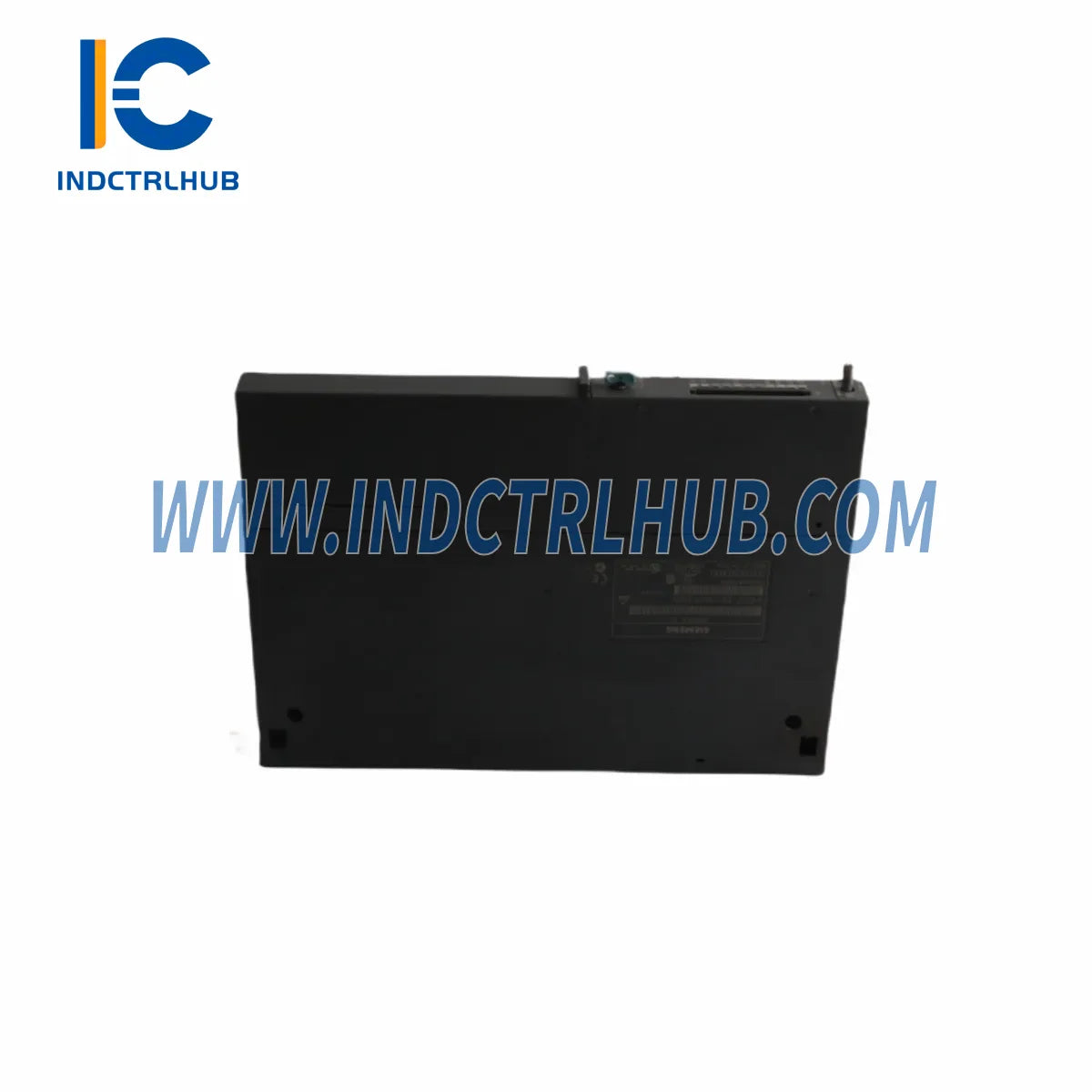

מודול מעבד עמיד Siemens 6ES7416-2XK02-0AB0 לסביבות קשות
ה- Siemens 6ES7416-2XK02-0AB0 הוא מעבד מרכזי CPU 416-2 בעל ביצועים גבוהים לפלטפורמת בקר הלוגיקה התכנותית SIMATIC S7-400 – מהונדס לספק עמידות תעשייתית בסביבות תפעול תובעניות במיוחד. מפלטפורמות נפט ימיות ומכרות תת-קרקעיים ועד למפעלי עיבוד כימיים וקווי ייצור עם רעידות גבוהות, מודול המעבד הזה מספק את עמוד השדרה החישובי שעליו מתבססת תשתית קריטית.
Industrial Control Hub מספקת יחידות מאומתות של 6ES7416-2XK02-0AB0, כל אחת נבדקה לאמינות פונקציונלית ומגובה באחריות ל-12 חודשים. בין אם אתם מתחזקים התקנת S7-400 קיימת או מחזקים מערכת בקרה מפני לחצים סביבתיים, צוות ההנדסה שלנו מספק הערכת תאימות מלאה לפני המכירה ותמיכה בהפעלה לאחר המכירה.
טבלת מפרטים עמידים
| מפרט טכני | פרטי 6ES7416-2XK02-0AB0 |
|---|---|
| משפחת מוצרים | SIMATIC S7-400 CPU 416-2 |
| זיכרון עבודה | 2.8 MB (1.4 MB קוד / 1.4 MB נתונים) |
| מהירות עיבוד | 0.1 |¨¬s לכל פקודה בינארית |
| ממשקי תקשורת | MPI/DP (משולב), ממשק DP אחד |
| כתובות I/O מקסימליות | 16 KB כניסות / 16 KB יציאות |
| טמפרטורת הפעלה | 0 ??C עד +60 ??C |
| טמפרטורת אחסון | ?40 ??C עד +70 ??C |
| לחות יחסית | 10¡§C95% (ללא עיבוי) |
| עמידות לרעידות | תואם IEC 60068-2-6 |
| עמידות לזעזועים | תואם IEC 60068-2-27 |
| דרגת הגנה | IP20 (התקנה על לוח) |
| עמידה בדרישות EMC | CE, UL, cULus |
| מתח אספקה | 24 וולט DC (דרך לוח אחורי) |
| אחריות (דרך ICH) | 12 חודשים – חלקים ועבודה |
פתרונות הגנה מקיפים
פריסת ה- 6ES7416-2XK02-0AB0 בסביבות מסוכנות או עם עומס גבוה דורשת אסטרטגיית הגנה רב-שכבתית. המעבד לבדו אמין רק ככל שהמערכת סביבו. Industrial Control Hub ממליצה על הרכיבים הנלווים הבאים כדי להבטיח זמינות מקסימלית ושלמות המערכת:
- ?? המשכיות אספקת כוח גיבוי: התקן את סוללת הגיבוי Siemens 6ES7971-0BA00 SIMATIC S7-400 כדי להגן על נתוני הזיכרון ולשמור על שעון הזמן האמיתי בזמן הפסקות חשמל – קריטי בסביבות מרוחקות או רשתות לא יציבות.
- ? ספק כוח ייעודי: חבר את המעבד עם ספק הכוח Siemens 6ES7407-0KR02-0AA0 PS407 כדי להבטיח אספקת כוח נקייה ומוסדרת של 24 וולט DC בלוח האחורי – חיוני לתפעול יציב של המעבד בסביבות עם תנודות במתח.
- ??? תשתית מתלה מחוזקת: הרכיבו את 6ES7416-2XK02-0AB0 ב-Siemens 6ES7400-2JA00-0AA0 מתלה S7-400 UR2-H עם 18 חריצים לצפיפות מקסימלית של מודולים וקשיחות מבנית בהתקנות עם רטט גבוה.
- ?? פריסת לוח קומפקטי: לתאי בקרה עם מגבלות מקום בהתקנות שטח, Siemens 6ES7401-1DA01-0AA0 CR3 מתקן מרכזי 4 חריצים מספק מארז קומפקטי בגודל 19 אינץ' המותקן בקלות ומצמצם את שטח הלוח מבלי לוותר על הגנה מבנית.
- ?? הקשחת תקשורת את'רנט: בסביבות עם הפרעות אלקטרומגנטיות, השתמשו ב-Siemens 6GK7443-1GX30-0XE0 CP 443-1 מעבד תקשורת את'רנט מתקדם לבידוד והגנה על קישורי תקשורת SCADA/DCS מרעשים חשמליים.
- ?? בידוד אופטי ל-PROFIBUS: לפריסות באזור מסוכן Zone 2, שלבו את Siemens 6GK1503-3CC00 מודול קישור אופטי ל-PROFIBUS DP להמרת מקטעי PROFIBUS מנחושת לסיבים אופטיים – מבטל סיכוני לולאת הארקה ומספק בידוד גלווני באטמוספירות נפיצות.
- ?? גיבוי ושחזור תוכנית: הגנו על תוכנית הבקרה שלכם מפני כשל ב-CPU עם Siemens 6ES7952-1AM00-0AA0 כרטיס זיכרון RAM של 1MB ל-SIMATIC S7-400 – מאפשר שחזור מהיר של התוכנית ללא צורך בהפעלה מחדש במקרה של החלפת CPU.
- ?? ממשק תכנות ואבחון: שמרו על גישה בשטח ל-CPU לאבחון ולעדכוני קושחה באמצעות Siemens 6ES7972-0CB20-0XA0 כבל מתאם USB ל-MPI/PROFIBUS – תואם ל-STEP 7 ו-TIA Portal בסביבות מבודדות בשטח.
- ??? ספק כוח מחוזק SIPLUS: להתקנות החשופות לעיבוי, לאטמוספירות קורוזיביות או לטווחי טמפרטורה מורחבים, החליפו את ספק הכוח הסטנדרטי ב-Siemens 6AG1307-1EA01-7AA0 SIPLUS PS 307 ספק כוח – הגרסה המצופה בקונפורמל המתאימה לסביבות כימיות קשות.
- ?? הרחבת קלט/פלט מבוזר: הרחב את טווח ה-CPU לאזורים מסוכנים בשטח באמצעות מודול ממשק SIPLUS IM 153-2 של Siemens 6AG1153-2BA10-2AA0 ?a מודול ממשק PROFIBUS DP מצופה בקונפורמל המיועד לתחנות I/O מרוחקות ET 200M בסביבות קורוזיביות או עם לחות גבוהה.
יישום בתשתיות קריטיות
ל-6ES7416-2XK02-0AB0 יש רקורד מוכח במגזרים התעשייתיים התובעניים ביותר בעולם:
נפט וגז ?a מקורות ומעבר: בשימוש בלוחות בקרת בארות, אוטומציה של תחנות מדחסים ומערכות SCADA לצינורות, ה-CPU 416-2 מנהל משתני תהליך בזמן אמת תחת רטט מתמשך, תנודות טמפרטורה רחבות וחשיפה לאדים הידרוקרבוניים. עיבוד מהיר שלו (0.1 |¨¬s/הוראה) מבטיח תגובה מתחת למילישנייה להפסקות חירום (ESD) ?a דרישה בלתי מתפשרת בהתקנות התואמות API 670 ו-IEC 61511.
כרייה ?a תפעול תת-קרקעי ופתוח: במערכות כרייה בלונגוול, אוטומציה של מסועי חגורה ובקרת אוורור, פלטפורמת S7-400 מטפלת בצפיפות קלט/פלט גבוהה הנדרשת לניטור מאות חיישנים בו-זמנית. דירוגי עמידות לזעזועים ורטט של ה-6ES7416-2XK02-0AB0 (IEC 60068-2-6 / IEC 60068-2-27) הופכים אותו למתאים להתקנות החשופות לפיצוצים ולהפעלת מכונות כבדות.
עיבוד כימי ופטרוכימי: בקרת תגובות באצוות, אוטומציה של עמודות זיקוק ומערכות בטיחות (SIS) באזורים מסווגים ATEX Zone 2 מסתמכים על מחזור הסריקה הדטרמיניסטי של ה-CPU S7-400 ונתיבי תקשורת רדונדנטיים. בשילוב עם אביזרי SIPLUS המצופים בקונפורמל המפורטים לעיל, המערכת משיגה את עמידות הקורוזיה הנדרשת להפעלה רציפה באטמוספירות עשירות ב-H2S, SO2 וכלור.
ייצור חשמל ותחנות כוח: בקרת טורבינות, אוטומציה של מתגים ותיאום הגנות רשת בתחנות כוח דורשים את הארכיטקטורה עם זמינות גבוהה שהפלטפורמה S7-400 מספקת. ה-6ES7416-2XK02-0AB0 תומך בתצורות רדונדנטיות במצב חם (hot-standby) כאשר הוא משולב עם יחידת CPU שנייה, מה שמאפשר מעבר ללא השבתה במתקני ייצור הפועלים 24/7.
שאלות נפוצות על אבטחה ואיכות
שאלה 1: מה כוללת האחריות ל-12 חודשים מ-Industrial Control Hub?
ת: האחריות שלנו מכסה את כל הרכיבים האלקטרוניים, לוחות המעגלים המודפסים וקושחת התוכנה מפני פגמים בייצור וכשל מוקדם למשך 12 חודשים ממועד המשלוח. יחידות פגומות מוחלפות תוך 5 ימי עסקים מאבחון תקלה מאושר. האחריות אינה כוללת נזקים מהתקנה שגויה, אירועי מתח יתר מעבר למפרט, או פגיעה פיזית. צוות הטכני שלנו בודק את תוכנית ההתקנה שלך לפני ההפעלה כדי למנוע תרחישים שמבטלים את האחריות.
ש2: האם ה-6ES7416-2XK02-0AB0 עומד בתקני התכנות IEC 61131-3?
ת: כן. ה-CPU 416-2 תואם במלואו ל-IEC 61131-3 ותומך בכל חמש שפות התכנות הסטנדרטיות (LAD, FBD, STL, SCL, GRAPH) באמצעות Siemens STEP 7 ו-TIA Portal. זה מבטיח שתוכניות הבקרה הקיימות שלך יוכלו להישמר ולהתפתח ללא נעילה לשפה קניינית.
ש3: האם ניתן להשתמש במעבד זה ביישומי בטיחות מדורגים SIL?
ת: ה-6ES7416-2XK02-0AB0 הסטנדרטי אינו מודול מדורג לבטיחות (F-CPU). ליישומי SIL 2/3 תחת IEC 61511 או IEC 62061 נדרש מעבד בטיחות ייעודי SIMATIC S7-400F/FH. Industrial Control Hub יכול לייעץ על גרסת F-CPU המתאימה לדרישות רמת האמינות הבטיחותית שלך.
ש4: כיצד אני מאמת את האותנטיות של היחידה שקיבלתי?
ת: כל יחידה שנשלחת על ידי Industrial Control Hub כוללת תווית מוצר מקורית של Siemens עם מספר סידורי ניתן למעקב, דוח בדיקת תפקוד ותעודת בדיקת איכות שלנו. אנו רוכשים אך ורק מערוצי הפצה מורשים ואיננו מספקים רכיבים מזויפים או משוחזרים. לקוחות יכולים לבקש דוח בדיקה לפני המשלוח לאחר אישור ההזמנה.
ש5: מהו זמן האספקה ל-6ES7416-2XK02-0AB0?
ת: זמן אספקה סטנדרטי הוא 3–7 ימי עסקים ליחידות במלאי. לצרכים דחופים בהפסקות תשתית קריטיות או חלונות תחזוקה חירום, פנה ישירות לצוות שלנו לעיבוד מזורז. אנו מחזיקים מלאי בטיחות של מודולי CPU S7-400 מבוקשים לתמיכה בהתאוששות מהפסקות לא מתוכננות.
ש6: האם קיימת תמיכה טכנית במהלך תקופת האחריות?
ת: כן. תמיכה טכנית בלתי מוגבלת בדוא"ל ובטלפון כלולה לאורך כל תקופת האחריות של 12 חודשים, כולל הנחיות התקנה, שאלות תצורה ב-STEP 7 / TIA Portal ואבחון חומרה. למהנדסים שלנו יש ניסיון מעשי בפריסות S7-400 בתחומי הנפט והגז, הכרייה וייצור החשמל.
?? מוכן להגן על התשתית הקריטית שלך? פנה לצוות ההנדסה שלנו לקבלת הערכת תאימות חינמית והמלצות לחיזוק המערכת המותאמות לסביבת ההפעלה הספציפית שלך.
