Product Description

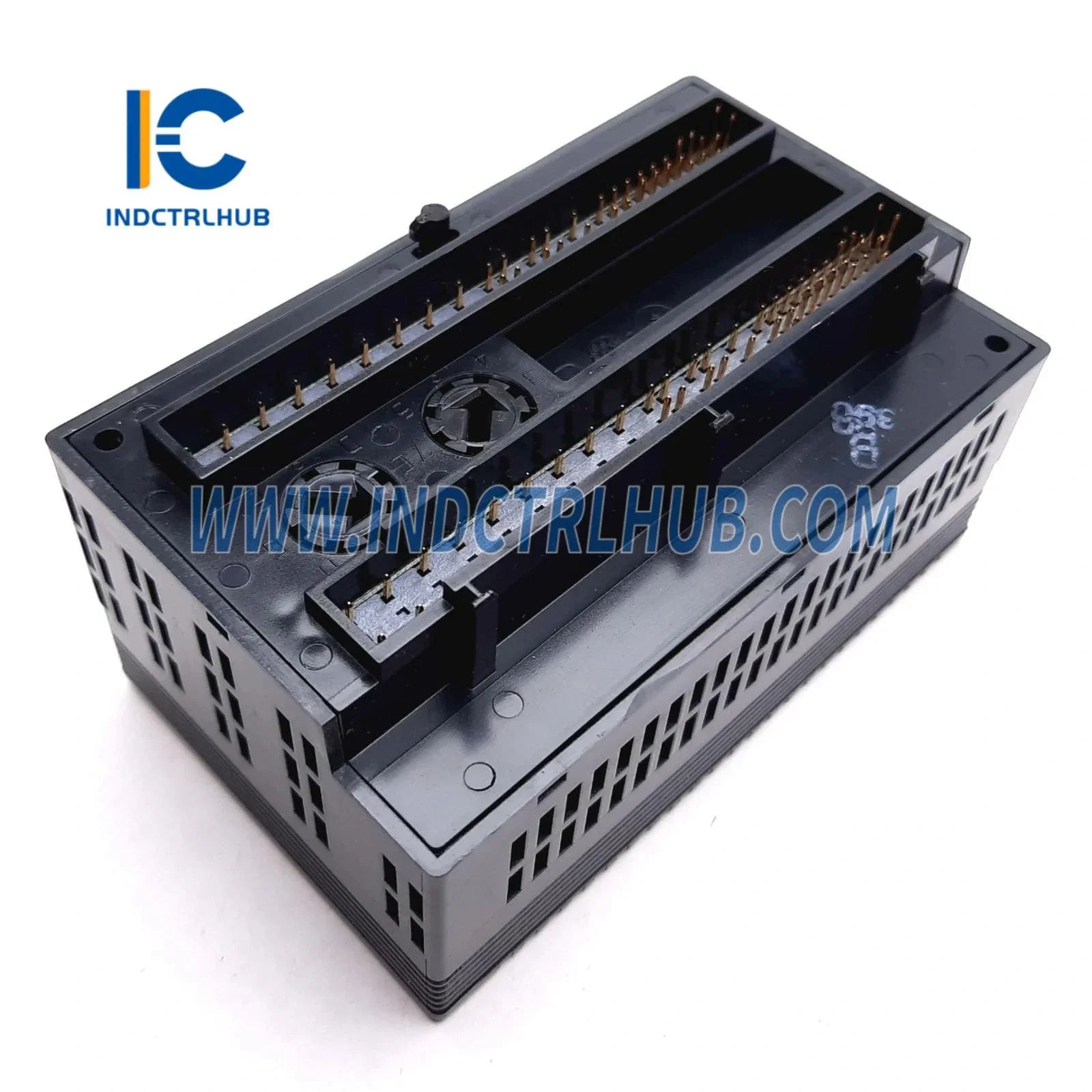

GE Fanuc IC200MDL650E VersaMax מודול קלט בדיד 32 נקודות
ה-GE Fanuc IC200MDL650E הוא מודול קלט בדיד 32 נקודות בעל ביצועים גבוהים, שתוכנן לסביבות אוטומציה תעשייתית תובעניות. מודול מסדרת VersaMax זה מספק רכישת אותות אמינה עם תצורת לוגיקה חיובית 24VDC, מה שהופך אותו לרכיב חיוני במערכות בקרה תהליכיות, אוטומציה ייצור ומעקב מכונות.
מפרטים טכניים
| פרמטר | מפרט טכני |
|---|---|
| מספר דגם | IC200MDL650E |
| נקודות קלט | 32 ערוצים |
| מתח כניסה | 24VDC נומינלי (טווח 10-30VDC) |
| סוג לוגיקה | חיובי/מקור |
| זרם קלט | 7mA טיפוסי @ 24VDC |
| מתח בידוד | 500VAC רציף |
| זמן תגובה | ≤10ms (הפעלה לכיבוי / כיבוי להפעלה) |
| טמפרטורת הפעלה | 0°C עד 60°C (32°F עד 140°F) |
| צריכת חשמל | 150mA @ 5VDC (לוח אחורי) |
| הרכבה | תואם למסילת DIN |
| ממדים | 118 מ"מ × 87 מ"מ × 40 מ"מ |
תסריטי יישום
ה-IC200MDL650E מצטיין בסביבות תעשייתיות מגוונות שבהן רכישת אותות דיגיטליים בצפיפות גבוהה היא קריטית. פרסו מודול זה בקווי ייצור למעקב אחר מתגי גבול, חיישני קרבה ומכשירים פוטואלקטריים. בתעשיות תהליכים, הוא משתלב בצורה חלקה עם מכשירי שדה לקבלת משוב על מיקום שסתומים, ניטור אזעקות ונעילות בטיחות. הבידוד החזק של המודול מגן על מערכות הבקרה מרעשים חשמליים בסביבות קשות כולל מפעלי כימיקלים, מתקני טיהור מים ותחנות ייצור חשמל.
פתרונות אינטגרציה למערכת
בנו ארכיטקטורות אוטומציה מקיפות על ידי שילוב ה-IC200MDL650E עם רכיבי VersaMax משלימים. לפתרונות I/O מלאים, שלבו עם מודול הפלט הבדיד GE Fanuc IC200MDL741E ליצירת מערכות בקרה דו-כיווניות. ספקו כוח לארון VersaMax שלכם באופן אמין באמצעות ספק הכוח IC200PWR001F או שדרגו ל- ספק הכוח המורחב IC200PWR002A לתצורות גדולות יותר.
ליישומים הדורשים קלטים בדידים במתח גבוה יותר, שקלו את מודול הקלט הבדיד IC200MDL632H 125VDC. בעת בניית מערכות בקרה מבוזרות, ה-IC200MDL650E משתלב בצורה חלקה עם הגרסה הסטנדרטית של IC200MDL650 לגמישות בתצורות מעורבות.
תכונות ומאפיינים של המוצר
- קלט/פלט בצפיפות גבוהה: 32 ערוצי קלט במודול קומפקטי של חריץ יחיד למקסום יעילות שטח המדף
- בידוד חשמלי: בידוד 500VAC מגן על אלקטרוניקת בקרה רגישה מפני תנודות מתח בשדה
- אבחון LED: אינדיקטורים למצב כל ערוץ מאפשרים איתור תקלות מהיר והפעלת מערכת
- עיצוב להחלפה חמה: החלפת מודולים ללא כיבוי כל המערכת, למזעור זמני השבתה בייצור
- טווח מתח רחב: קבלת קלט 10-30VDC מתאימה לירידות מתח בכבלי חיבור ארוכים
- ציפוי קונפורמלי: הגנה משופרת מפני לחות, אבק ואטמוספירות מאכלות
שאלות נפוצות
ש: האם ה-IC200MDL650E תואם למערכות VersaMax ישנות?
ת: כן, ה-IC200MDL650E שומר על תאימות מלאה לאחור עם מערכות VersaMax קיימות. ניתן לשלבו עם מודולים ישנים באותה תצורת מדף.
ש: מה ההבדל בין תצורות לוגיקה חיובית ולוגיקה שלילית?
ת: ה-IC200MDL650E משתמש בלוגיקה חיובית (sourcing) שבה אות הקלט מחובר ל-+24VDC. ליישומי לוגיקה שלילית (sinking), שקלו מודולי קלט VersaMax חלופיים המיועדים לתצורה זו.
ש: האם ניתן להשתמש במודול זה ביישומים באזורים מסוכנים?
ת: ה-IC200MDL650E הסטנדרטי מיועד לשימוש תעשייתי כללי. למיקומים מסוכנים הדורשים מחסומי בטיחות פנימיים או מארזים עמידים לפיצוץ, יש להתייעץ בקטלוג מוצרי מיקומים מסוכנים של GE ובתקנות הבטיחות המקומיות.
ש: אילו סוגי כבלים מומלצים לחיווט שדה?
ת: השתמשו בכבלי זוג מפותל מבודד (18-22 AWG) לקבלת חסינות אופטימלית לרעש. הארקה של המגן בצד אחד בלבד למניעת לולאות הארקה. אורך הכבל המומלץ המקסימלי הוא 300 מטר לאותות 24VDC.
ש: האם המודול תומך באבחון דרך תוכנה?
ת: כן, בשימוש עם Proficy Machine Edition של GE או תוכנת תכנות תואמת, ה-IC200MDL650E מספק מידע אבחוני מפורט כולל מצב ערוץ, בריאות המודול ונתוני תצורה.
אחריות & תמיכה
כל מודולי GE Fanuc IC200MDL650E מגובים ב12 חודשי אחריות מקיפה המכסה פגמים בייצור וכשלים בחומרים. צוות התמיכה הטכנית שלנו מספק סיוע ביישום, הנחיות תצורה ותמיכה באיתור תקלות לאורך כל מחזור חיי המוצר. יחידות החלפה נשלחות תוך 24-48 שעות למזעור הפרעה תפעולית.
להרחבת המערכת או חלקי חילוף, עיינו בקטלוג VersaMax המלא שלנו הכולל מודולי קלט, מודולי פלט, ספקי כוח וממשקי תקשורת. צרו קשר עם מומחי האוטומציה שלנו לתכנון מערכת מותאמת אישית, תכנון שדרוג או בירורים לגבי מחירים בכמויות.
