Product Description

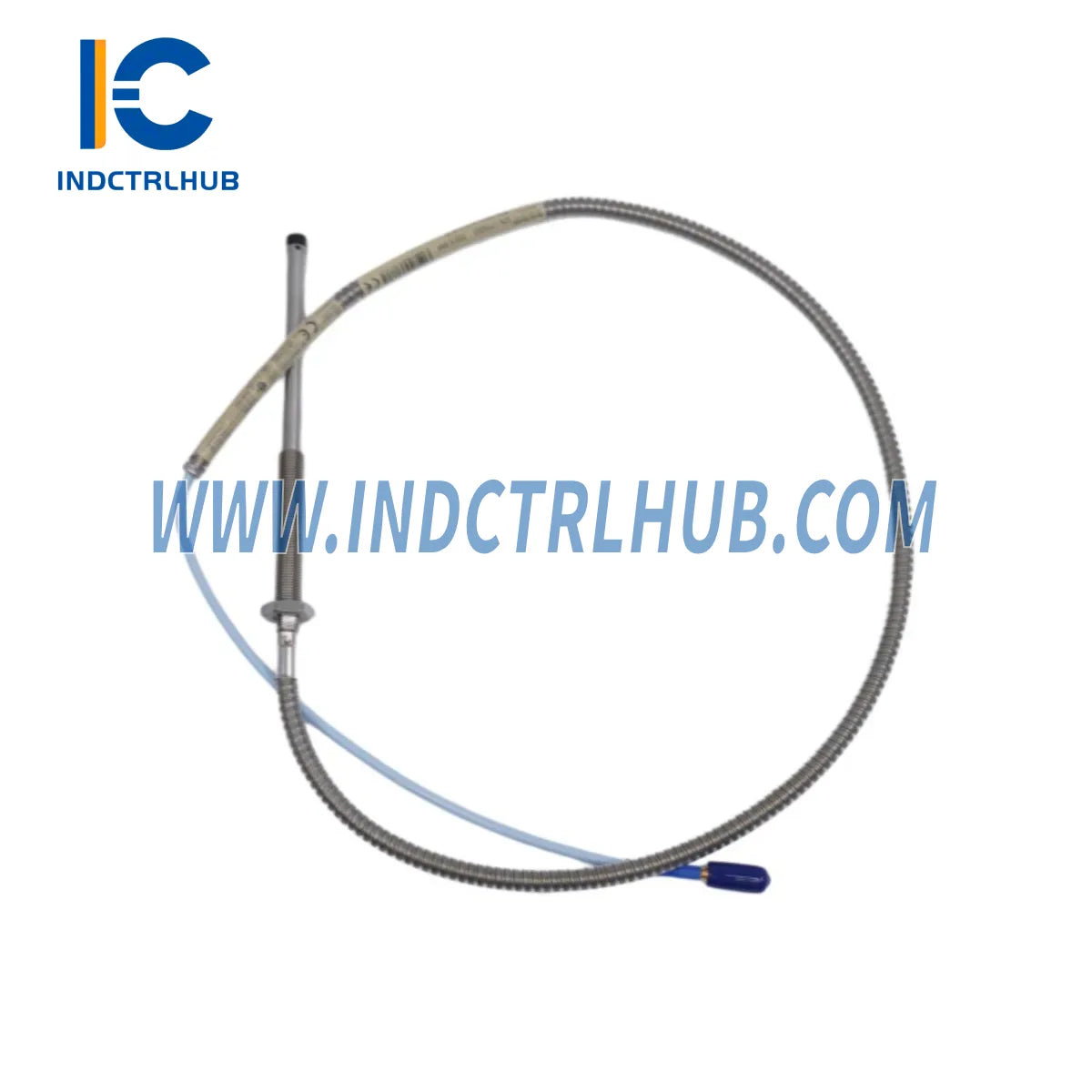

גלאי קרבה מחוזק Bently Nevada 330104-08-15-05-01-05 לסביבות קשות
ה-Bently Nevada 330104-08-15-05-01-05 הוא גלאי קרבה ללא מגע בקוטר 8 מ"מ, שתוכנן למדידת רטט ציר ומיקום צירי רציפים בסביבות תעשייתיות תובעניות במיוחד. מתוכנן כאלמנט חישה מרכזי במסגרת הגנת מכונות 3300 XL, גלאי זה מספק ביצועים התואמים ל-API 670 במפעלי זיקוק פטרוכימיים, פלטפורמות ימיות, תחנות דחיסת גז והתקנות מכונות מסתובבות שבהן הבטיחות וזמינות המערכת הן בלתי מתפשרות.
בנוי לעמוד במחזורי טמפרטורה קיצוניים, חשיפה כימית אגרסיבית ומתח מכני גבוה מרטט, 330104-08-15-05-01-05 הוא הבחירה המוכחת בשטח למהנדסים שאינם יכולים להרשות לעצמם כישלון מדידה באזורים מסוכנים Zone 1 ו-Zone 2.
טבלת מפרטים עמידים
| פרמטר | מפרט |
|---|---|
| קוטר קצה הגלאי | 8 מ"מ |
| אורך כבל | כבל אינטגרלי באורך 15 ס"מ |
| כבל הארכה | 5 מ' (סטנדרטי) |
| סוג הרכבה | הרכבה הפוכה |
| טמפרטורת פעולה | סטנדרטי (~5°C עד +121°C) |
| מתח אספקה | ~4 VDC (דרך Proximitor) |
| רגישות פלט | 200 mV/mil (7.87 V/mm) ±1% |
| חומר המטרה | פלדת 4140, אינקונל, סגסוגות טיטניום |
| דרגת הגנה | IP67 (גוף הגלאי) |
| אישור אזור מסוכן | ATEX / IECEx (ראה תווית) |
| עמידה בתקנים | API 670, IEC 61511 |
| אחריות | אחריות ל-12 חודשים – כל היחידות נשלחות עם תיעוד מעקב מלא |
פתרונות הגנה מקיפים
פריסת 330104-08-15-05-01-05 בסביבה מסוכנת דורשת שרשרת מדידה מלאה ומאומתת. כל רכיב בנתיב האות חייב להתאים לדרגת העמידות של הגלאי כדי לשמור על שלמות המערכת תחת הלם תרמי, עייפות רטט והפרעות EMI.
להתקנות באזור 2 שבהן חיוני ניתוב אותות ממוגן, שלבו את הגלאי הזה עם כבל הארכה ממוגן Bently Nevada 330130-040-03-CN 3300 XL באורך 4 מ' – השריון מפלדת אל-חלד קלועה מספק הגנה מכנית מפני שחיקה של הכבל במפרצי מכונות עם תנועה רבה.
כאשר שלמות אותות מולטי-מוליך חשובה לאורך כבלי חיבור ארוכים, כבל חיבור ממוגן Bently Nevada 16710-15 (15 רגל, 3 מוליכים) ו-כבל חיבור ממוגן Bently Nevada 16710-66 (66 רגל, 3 מוליכים) מספקים ניתוב מבודד עם קיבול נמוך התואם לשרשרת האותות 3300 XL.
לצורך אימות צולב של רטט מבוסס מד תאוצה לצד מדידת קרבה, כבל חיבור Bently Nevada 16710-25 (25 רגל) למד תאוצה 330400/330425 מאפשר ארכיטקטורות עם שני חיישנים על אותו קו מכונות.
התראה על רטט ברמת המערכת ופלט ריליי לשילוב כיבוי חירום מטופלים על ידי מודול ריליי Bently Nevada 3500/33 עם 16 ערוצים (149986-01, SPDT), שמתחבר ישירות למערכת המוניטור 3300 XL כדי להפעיל מנעולי בטיחות כאשר סף הרטט חורג.
לניטור טמפרטורה משותף על אותו נכס מסתובב – דרישה תחת API 670 להגנה מקיפה על מכונות – יש לשלב את מוניטור טמפרטורה Bently Nevada 3500/61 עם 6 ערוצים (RTD/TC, 163179-02).
חיבור הארקה תקין של לולאת המדידה חיוני באזורים מסוכנים למניעת לולאות הארקה ולהבטחת עמידה בדרישות בטיחות פנימית. מודול הארקה Bently Nevada 138257-01 (3500/04 Grounding I/O) מספק התייחסות הארקה ייעודית ומאומתת לכל שרשרת הניטור.
לניטור רטט חד-ערוצי עצמאי בהתקנות מרוחקות או במקומות עם מגבלות מקום, ה-Bently Nevada 1900/27 מוניטור רטט חד-ערוצי (24VDC) מציע אלטרנטיבה קומפקטית למערכות מבוססות מדף מלאה תוך שמירה על תאימות עם חיישני 3300 XL.
כאשר חיישן 3300 XL מותקן לצד חיישני סדרת NSv על אותו ציר, ה-Bently Nevada 330907 3300 NSv חיישן הרכבה הפוכה (M10×1, 5m) מספק אלטרנטיבה תואמת להרכבה הפוכה לגיאומטריות בית מיסב צפופות.
יישום בתשתיות קריטיות
רכבות דחיסה לנפט וגז: במתקני דחיסת גז במעלה ובאמצע הזרם, 330104-08-15-05-01-05 מותקן על מיסבי יומן מדחס צנטריפוגלי לזיהוי חוסר יציבות תת-סינכרוני, סחרור שמן, ואירועי שפשוף רוטור. אזורים מסווגים כ-Zone 1 דורשים הרכבות גלאים עם אישור ATEX ומחסומי בטיחות פנימית – יש לוודא את סימוני האישור של גלאי זה מול תיעוד סיווג האזור המסוכן באתר לפני ההתקנה.
הנעות הרמה ומסועים בכרייה: סביבות כרייה תת-קרקעיות חושפות את גלאי הקרבה לאבק פחם, חדירת מים, וזעזועים מכניים מפעולות פיצוץ. גוף הגלאי המדורג IP67 של 330104-08-15-05-01-05 עמיד בפני זיהום חלקיקי, בעוד שכבל ההארכה המוגן מגונן על מסלול האות מפגיעות מכניות במגש כבלים המשותף למוליכי חשמל.
מערבלים של מגיבים פטרוכימיים: צירי מערבלים במגיבים בטמפרטורות גבוהות במפעלי אתילן ופוליאתילן דורשים ניטור רטט רדיאלי רציף לזיהוי התדרדרות במיסבים לפני כשל קטסטרופלי. דירוג הטמפרטורה הסטנדרטי של 330104-08-15-05-01-05 מכסה את רוב טמפרטורות בית המיסבים של המערבל; ליישומים החורגים מ-121°C, יש לציין את הגרסה לטמפרטורה גבוהה (330901-00-40-10-02-00).
שאלות נפוצות על אבטחה ואיכות
שאלה: מה מכסה האחריות ל-12 חודשים?
תשובה: האחריות ל-12 חודשים מכסה כשל פונקציונלי בתנאי הפעלה רגילים כפי שמוגדר במפרט המוצר המקורי של Bently Nevada. היא כוללת החלפה או החזר מלא עבור יחידות שנכשלות בבדיקות ליניאריות מתח הפער, גורם קנה מידה או התנגדות בידוד במהלך תקופת האחריות. תביעות אחריות דורשות החזרת היחידה הכושלת עם תיעוד המעקב המקורי שסופק במשלוח.
שאלה: האם יחידות אלו מאושרות ATEX/IECEx לשימוש באזור 1 ואזור 2?
תשובה: יחידות שנשלחו עם סימוני אישור ATEX/IECEx אומתו מול תיעוד האישור המקורי. הלקוחות אחראים לוודא שקוד האישור הספציפי על היחידה תואם את סיווג האזור המסוכן באתר שלהם ואת דרישות קבוצת המכשירים ומחלקת הטמפרטורה המתאימות.
שאלה: כיצד מאמתים את האותנטיות והמעקב של יחידות 3300 XL שנרכשו?
תשובה: כל היחידות עוברות אימות מקור הכולל בדיקה ויזואלית של סימוני היצרן, בדיקות פונקציונליות לפי פרוטוקול הבדיקה של Bently Nevada (ליניאריות מתח הפער, גורם קנה מידה, התנגדות בידוד וצריכת זרם אספקה), ובדיקת תיעוד. תיעוד מעקב מלא מסופק עם כל משלוח.
שאלה: מהו זמן ההובלה עבור 330104-08-15-05-01-05?
תשובה: יחידות במלאי נשלחות תוך יום עסקים אחד. עבור עצירות קריטיות במפעל, ניתן לשלוח באותו יום לפי בקשה. פנו אלינו ישירות לצרכי אספקה דחופים.
שאלה: האם ניתן להשתמש בגלאי זה כהחלפה ישירה לגלאי סדרת 3300 שאינם XL?
תשובה: גלאי 3300 XL תואם לאחור לתשתית החיווט הישנה של 3300. עם זאת, שילוב של proximitors מסוג XL ולא XL באותה לולאת מדידה אינו נתמך על ידי Bently Nevada. יש לעיין בתיעוד המערכת לפני החלפת גלאי XL בשרשרת מדידה שאינה XL.
שאלה: האם זמין תיעוד תאימות ל-IEC 61511?
תשובה: ניתן לספק תיעוד בטיחות פונקציונלית המתייחס ליישום IEC 61511 לפי בקשה ללקוחות הפועלים במסגרת ניהול מערכת Safety Instrumented System (SIS). פנו לצוות הטכני שלנו עם דרישת SIL ותצורת הלולאה שלכם לקבלת חבילת תיעוד מותאמת.
