Product Description

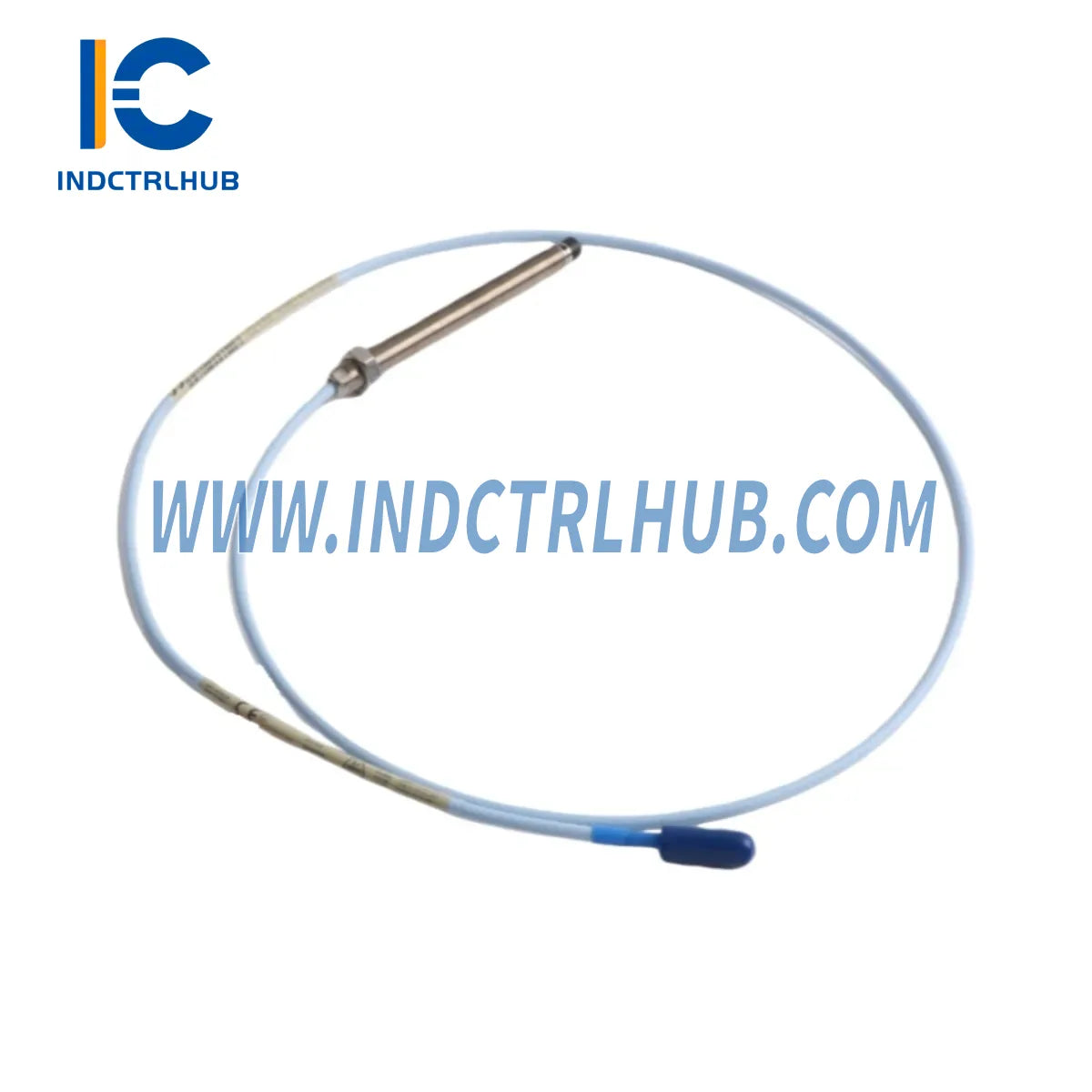

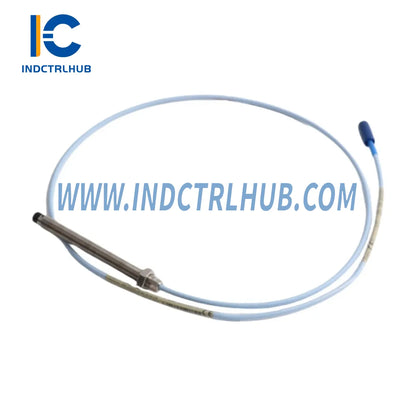

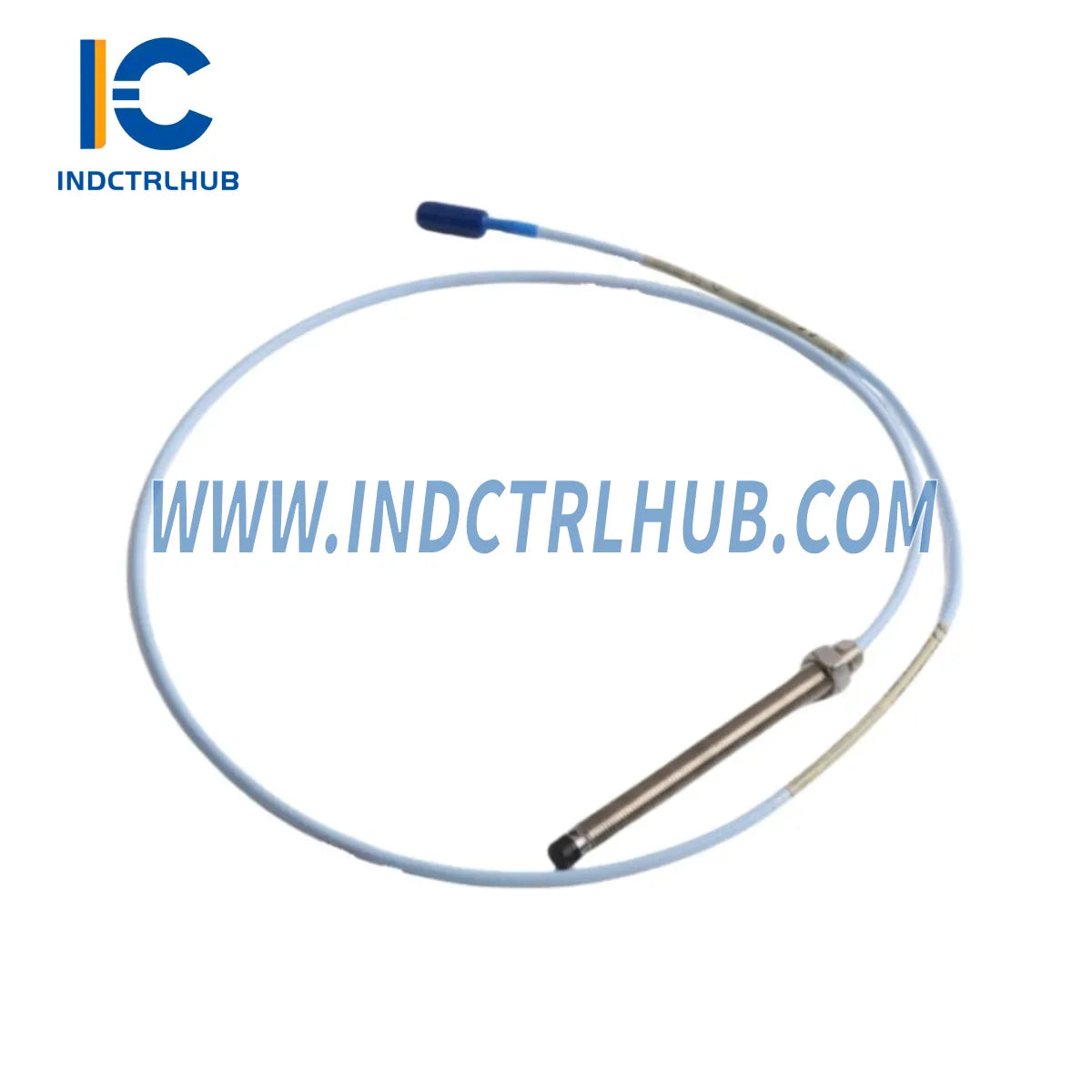

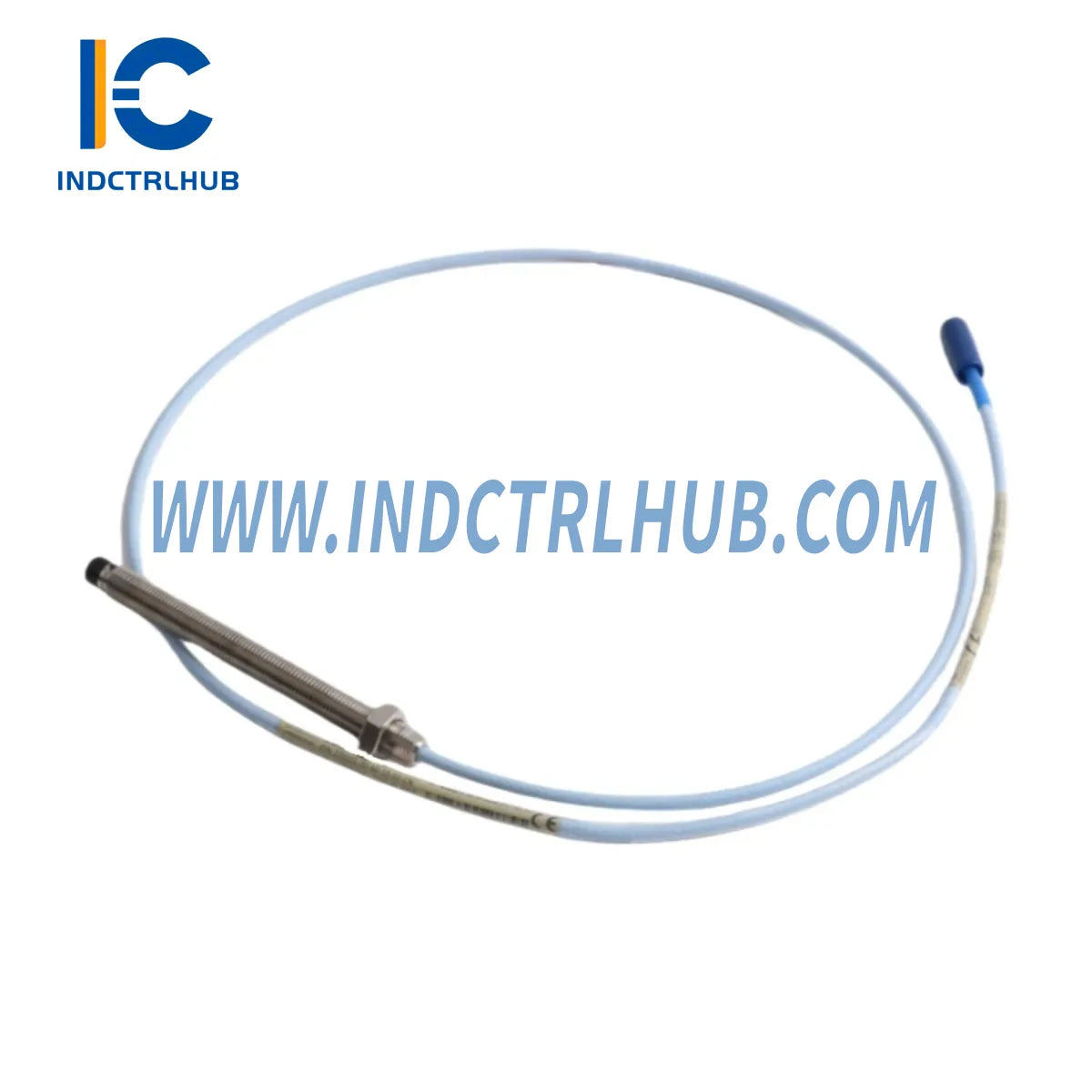

גלאי קרבה מחוזק Bently Nevada 330101-00-48-50-02-05 (חיישן רטט תעשייתי)
ה-Bently Nevada 330101-00-48-50-02-05 הוא גלאי קרבה מדויק, מחוזק, שתוכנן לניטור רציף של רטט ומיקום בסביבות תעשייתיות תובעניות במיוחד. בנוי לעמוד בטמפרטורות קיצוניות, כימיקלים אגרסיביים ומכונות בעלות רטט גבוה, חיישן זה הוא אבן הפינה של תוכניות תחזוקה חזויה בתעשיות נפט וגז, פטרוכימיה וכרייה ברחבי העולם.
בניגוד לחיישנים סטנדרטיים שמתדרדרים תחת מחזורי חום או חשיפה כימית, 330101-00-48-50-02-05 מספק דיוק מדידה עקבי של זרם אדדי גם באזורים מסוכנים אזור 1/אזור 2. מארז הפלדה האל-חלד שלו וקצה אטום הרמטית מבטיחים שלמות אות לטווח ארוך במקומות שבהם כשל ציוד אינו אפשרי. מגובה באחריות ל-12 חודשים, גלאי זה הוא הבחירה האמינה להגנת מכונות מסתובבות על טורבינות, מדחסים ומשאבות.
טבלת מפרטים עמידים
| פרמטר | מפרט |
|---|---|
| מספר קטלוגי / חלק | 330101-00-48-50-02-05 |
| מותג | Bently Nevada (Baker Hughes) |
| סוג חיישן | גלאי קרבה מסוג זרם אדדי |
| אורך כבל | 5 מ' (סטנדרטי) |
| קוטר הקצה | 8 מ"מ |
| טמפרטורת הפעלה | -35°C עד +177°C |
| דרגת הגנה | IP67 (אטום לאבק, עמיד לטבילה) |
| אישור אזור מסוכן | ATEX / IECEx אזור 1 & אזור 2 |
| אות פלט | -18 VDC נומינלי (תואם למערכת 3300 XL) |
| מדינת ייצור | ארצות הברית |
| אחריות | 12 חודשים |
פתרונות הגנה מקיפים
הפעלת 330101-00-48-50-02-05 בסביבה מסוכנת דורשת מערכת הגנה משולבת מלאה. להתקנות באזור 2 על מדחסי גז, גלאי זה צריך להיות משולב עם מתאם אות מאושר ומשדר מופעל לולאה. שקול להשלים את מערכת ניטור הרטט שלך עם מכשירים מוכחים אלה מהקטלוג שלנו:
- לשמירה על שלמות לחץ התהליך לצד נתוני רטט, שלב את משדר לחץ דיפרנציאלי אלחוטי WirelessHART ABB 266DDH (SIL3) — דירוג SIL 3 שלו מבטיח עמידה בדרישות בטיחות פונקציונלית באותו לולאת סיכון.
- ביישומי אטם מרוחק שבהם בידוד נוזל התהליך קריטי, משדר לחץ דיפרנציאלי עם אטם מרוחק ABB 266DRH (מאושר ATEX/NACE) מספק מדידה עמידה בפני קורוזיה לצד נתוני גלאי הקרבה שלך.
- לניטור לחץ מדידה על אותו מתקן מסתובב, משדר לחץ מדידה ABB 266GDT (דיוק 0.04%) מספק את הדיוק הנדרש למערכות הגנת מיסבי טורבינה.
- כאשר ארכיטקטורת הבקרה שלך דורשת תקשורת מהירה בין מערכת גלאי הקרבה ל-DCS, מודול תקשורת ABB CI830 Profibus DP מספק ממשק AC800M מאושר לאינטגרציה חלקה של נתונים.
- כדי לספק אמינות למערכת הכלים הבטיחותית שלך בסביבות קשות, מודול אספקת כוח ABB SD822 24V DC 5A מבטיח אספקת 24 VDC רציפה למערכת הבקרה 800xA שלך — עמוד שדרה קריטי לכל לולאת SIS.
- לניטור לחץ דיפרנציאלי על פני מסנני שמן סיכה של מיסבים באותו קו מכונות, משדר לחץ דיפרנציאלי ABB 266DSH (SIL 2/3, HART) מציע דיוק של 0.06% עם אישור מלא לאזורי סיכון.
יישום בתשתיות קריטיות
נפט וגז — על הזרם והזרם האמצעי: בפלטפורמות ימיות ובמתקני עיבוד גז יבשתיים, הדגם 330101-00-48-50-02-05 מותקן על צירי מדחסים צנטריפוגליים כדי לזהות הזזה רדיאלית תת-מילימטרית. גילוי מוקדם של חוסר יציבות ברוטור מונע כשלי מיסבים קטסטרופליים העלולים להשבית קו ייצור שלם. באזורים מסווגים אזור 1 שבהם קיימת אווירת גז נפיצה באופן רציף, אישור ATEX של הגלאי הוא הכרחי לצורך עמידה ברגולציה.
כרייה ועיבוד מינרלים: מילי כדור, מילי SAG ומשאבות סלארי גדולות פועלות בסביבות רוויות באבק שוחק ולחות. מארז מדורג IP67 של הדגם 330101-00-48-50-02-05 עמיד בפני חדירת חלקיקים מינרליים דקים, בעוד שהמבנה מפלדת אל-חלד עמיד בפני כימיקלים חומציים לשטיפה הנפוצים במעגלי פלוטציה. ניטור רציף של הציר מאפשר תחזוקה מבוססת מצב, ומפחית זמני השבתה בלתי מתוכננים עד 40% בהשוואה ללוחות זמנים של תחזוקה מבוססת זמן.
פטרוכימיה ומזקקות: משאבות מונעות טורבינת קיטור בשירות מזקקה פועלות בטמפרטורות גבוהות עם נוזלי תהליך שיכולים להיות דליקים ומסוכנים. טווח הטמפרטורה הרחב של הגלאי (−35°C עד +177°C) ואטימה הרמטית הופכים אותו למתאים למעקב על חלקי החום בקצה פליטת הטורבינה, שם חיישנים רגילים מתקלקלים תוך חודשים.
שאלות נפוצות על אבטחה ואיכות
- שאלה: מה כוללת האחריות ל-12 חודשים עבור 330101-00-48-50-02-05?
- תשובה: האחריות ל-12 חודשים מכסה פגמים בייצור בחומרים ובעבודת היד תחת תנאי הפעלה רגילים. היא כוללת החלפה או תיקון חינם של קצה הגלאי, הרכבת הכבל והמחבר. נזק שנגרם כתוצאה מטעויות בהתקנה, מתח יתר או הפעלה מחוץ לפרמטרים המוגדרים אינו כלול.
- שאלה: האם גלאי הקרבה זה עומד בדרישות הבטיחות התפקודית IEC 61511?
- תשובה: 330101-00-48-50-02-05 מיועד לשימוש במערכת המוניטורינג 3300 XL של Bently Nevada, התומכת בפונקציות בטיחות SIL כאשר מוגדרת לפי מדריך הבטיחות של המערכת. לאימות לולאת SIL, דוח FMEDA מלא זמין לפי בקשה.
- שאלה: האם ניתן להשתמש בגלאי זה באזורים מסוכנים מסוג ATEX Zone 1?
- תשובה: כן. הגלאי נושא אישורי ATEX ו-IECEx לאזור 1 ואזור 2 בסביבת גז מקבוצת IIC, מה שהופך אותו מתאים לאטמוספירות עשירות במימן במזקקות ופלטפורמות ימיות. יש לוודא תמיד את אישור הלולאה המלא כולל מודול הנהג/המוניטור.
- שאלה: מהו זמן האספקה עבור 330101-00-48-50-02-05?
- תשובה: זמן אספקה סטנדרטי הוא 3–7 ימי עסקים למלאי קיים. עבור עצירות מפעל דחופות או פרויקטים של סבב תחזוקה, קיימת אפשרות למשלוח מזורז. פנו לצוות המכירות הטכני שלנו לאישור זמינות בזמן אמת.
- שאלה: כיצד אוכל לאמת את האותנטיות של גלאי הקרבה Bently Nevada?
- תשובה: גלאי Bently Nevada מקוריים כוללים מספר סידורי הניתן למעקב על תווית הכבל וחותם אותנטיות הולוגרפי על מארז המחבר. אנו מספקים אך ורק דרך ערוצי הפצה מורשים ויכולים לספק תיעוד מעקב מלא לפי בקשה.
- שאלה: האם תעודת כיול זמינה עם הרכישה?
- תשובה: כן. תעודות כיול במפעל הניתנות למעקב לפי תקני NIST זמינות. עבור התקנות הדורשות תיעוד כיול (למשל, עמידה ב-ISO 9001 או API 670), אנא ציינו דרישה זו בעת ההזמנה.
