Product Description

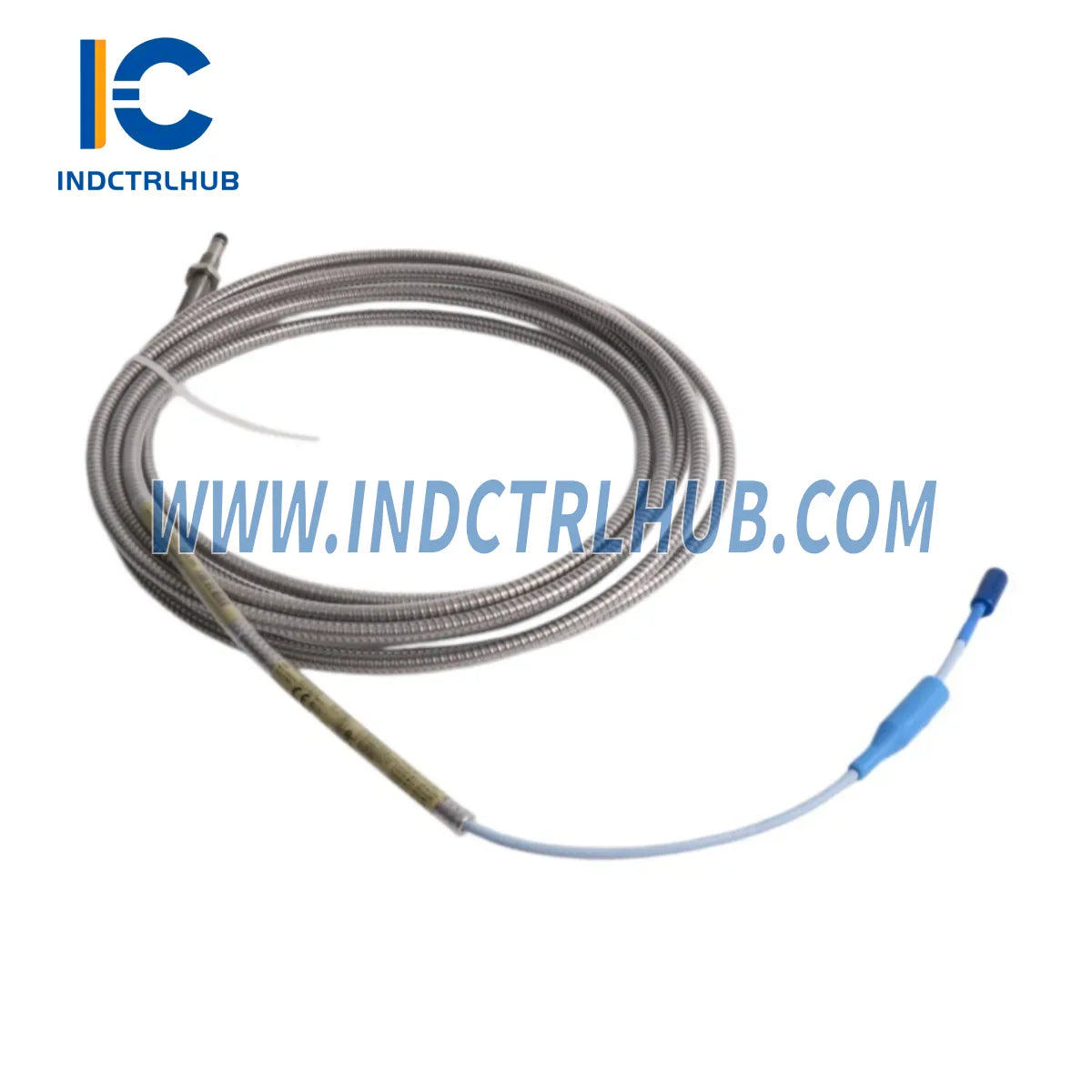

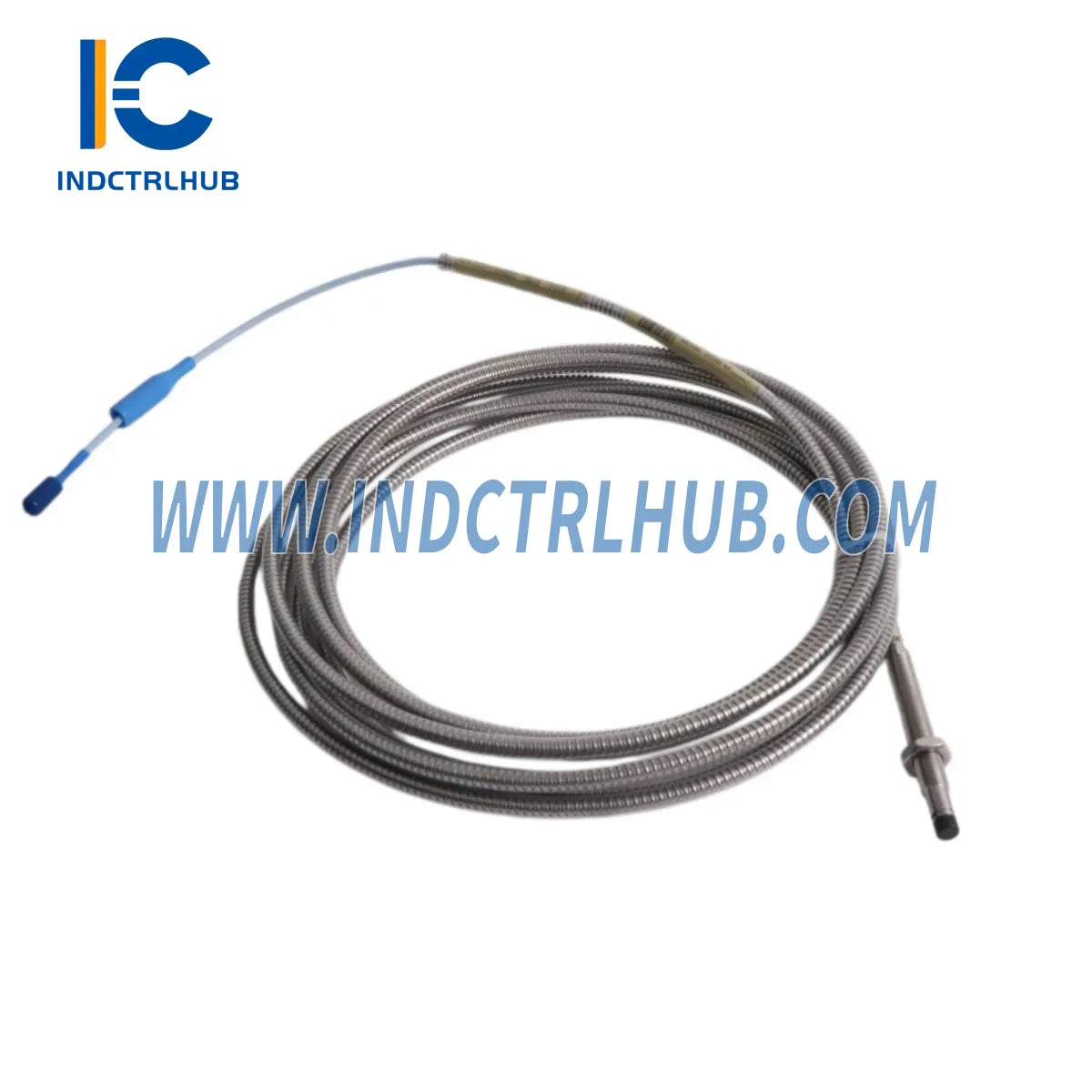

Bently Nevada 330104-01-15-50-02-05 חלופה תעשייתית מקורית – מערכת גלאי קרבה סדרת 3300 XL
ה-Bently Nevada 330104-01-15-50-02-05 הוא גלאי קרבה מקורי, ברמת מפעל, שתוכנן עבור מערכת גלאי הקרבה 3300 XL 8 מ"מ – אחת הפלטפורמות הנפוצות ביותר לגילוי זרם אדדי בהגנת מכונות מסתובבות ברחבי העולם. מיועד להתקנות מטריות, גלאי זה מספק רזולוציית תזוזה תת-מיקרונית, מה שהופך אותו לבחירה המועדפת לניטור ציר טורבינה, מדידת רטט רדיאלי מדחס וניתוח מרווח מיסבים קריטי בתחנות כוח, תעשיית הנפט והגז והכימיה.
כאשר זמינות המערכת היא בלתי ניתנת למשא ומתן, רכישת חלופה מקורית – לא זיוף או תחליף לא מאושר – היא ההחלטה החשובה ביותר שצוות התחזוקה שלך יכול לקבל. יחידה זו נשלחת עם אחריות ל-12 חודשים ותיעוד מעקב מלא.
מפרטים טכניים קריטיים
| פרמטר | מפרט |
|---|---|
| מספר חלק | 330104-01-15-50-02-05 |
| סדרה | מערכת גלאי קרבה 3300 XL בקוטר 8 מ"מ |
| סוג הגלאי | גלאי קרבה זרם אדדי (מטרי) |
| קוטר הקצה | 8 מ"מ |
| אורך כבל | 5.0 מ' (אינטגרלי) |
| גודל הברגה | M10 × 1 |
| טווח מתח הפער | ~ VDC עד ~8 VDC |
| מקדם קנה מידה | 7.87 V/mm (200 mV/mil) |
| תגובה תדרית | מ-DC עד 10,000 הרץ |
| טמפרטורת הפעלה | ~5°C עד +177°C |
| מתח אספקה | ~4 VDC (נומינלי) |
| חומר יעד | פלדת AISI 4140 (סטנדרטית) |
| אחריות | 12 חודשים מתאריך המשלוח |
| מדינת ייצור | ארצות הברית |
אסטרטגיית תחזוקה מונעת – הגן על כל לולאת המדידה
גלאי קרבה אינו פועל בנפרד. מערכת 3300 XL היא לולאת מדידה בת שלושה רכיבים: גלאי, כבל הארכה, ופרוקסימיטור/דרייבר. החלפת הגלאי בלבד תוך השארת רכיבים נלווים מיושנים או פגומים בשירות היא סיבה מובילה לכישלון מוקדם ולנפילות מיותרות. במהלך כל החלפה מתוזמנת של 330104-01-15-50-02-05, צוות התחזוקה שלך צריך לבדוק במקביל ולהחליף במידת הצורך את הרכיבים הבאים:
- כבלי חיבור: בדוק כבלי חיבור ממוגנים לסדקים במעטפת, קורוזיה במחברים או סטייה באימפדנס. אנו ממליצים לבדוק את כבל חיבור ממוגן Bently Nevada 16710-15 (15 רגל, 3 מוליכים) ואת כבל חיבור Bently Nevada 16710-08 (8 רגל עם מיגון) כהחלפות ישירות לכבלים שחוקים בלולאה שלך.
- כבלי מד תאוצה: אם מערכת ההגנה על המכונות שלך גם מנטרת ליקויים בתדר גבוה במיסבים באמצעות מד תאוצה, וודא את מצב כבל חיבור Bently Nevada 16710-25 (25 רגל) עבור מד תאוצה 330400/330425.
- מודולי מוניטור רטט: ודא כי מוניטור הרטט חד-ערוצי שלך מכויל. מוניטור רטט חד-ערוצי Bently Nevada 1900/27 (24VDC) הוא מודול נפוץ לשימוש במערכות ניטור עצמאיות.
- מודולי יציאת ריליי: אמת כי יציאות ריליי של אזעקה וניתוק פועלות כראוי. יש לבדוק את מודול ריליי Bently Nevada 3500/33 עם 16 ערוצים (SPDT) לאמינות המגעים במהלך כל הפסקת חשמל מתוכננת.
- תקינות הארקה וחיבור לאדמה: הפרעות בלולאת הארקה הן גורם שקט לפגיעה בדיוק גלאי הקרבה. בדוק את מודול ההארקה Bently Nevada 138257-01 כדי להבטיח הארקה תקינה של I/O בתוך מדף 3500 שלך.
- מודולי TDI ו-I/O: עבור מערכות מבוססות מדף 3500, אמת את תקינות מודול TDI ו-I/O Bently Nevada 3500/22-01-01-01 כדי למנוע פערים ברכישת נתונים במהלך החלפת הגלאי.
- ניטור טמפרטורה: טמפרטורת המיסב היא אינדיקטור משלים קריטי לחריגות רטט הציר. ודא כי מוניטור הטמפרטורה Bently Nevada 3500/61 עם 6 ערוצים (RTD/TC) פועל לפני החזרת המכונה לשירות.
- אלטרנטיבה לגלאי הרכבה הפוכה: בהתקנות שבהן הגישה הקדמית הסטנדרטית מוגבלת, גלאי הרכבה הפוכה Bently Nevada 330907 3300 NSv (M10×1, 5m) מספק אלטרנטיבה מטרית תואמת לגיאומטריות הרכבה מוגבלות.
פתרונות החלפה אסטרטגיים – פרישת מערכות ניטור ישנות
רבות מהמתקנים עדיין מפעילים מערכות קרבה מדור ראשון ושני מסדרת 3300 שהותקנו בשנות ה-90 ותחילת שנות ה-2000. בעוד ש-330104-01-15-50-02-05 הוא תחליף ישיר במטרי להתקנות אלו, אסטרטגיית שדרוג בשלבים יכולה להפחית משמעותית את עומס התחזוקה לטווח הארוך:
- שלב 1 – החלפה זהה: התקן את 330104-01-15-50-02-05 כהחלפה ישירה. אין צורך בכיול מחדש של הפרוקסימיטור כאשר מחליפים בתוך אותה משפחת מערכות 3300 XL.
- שלב 2 – מודרניזציה של הלולאה: שדרגו את כבלי החיבור לגרסאות ממוגנות מדור נוכחי לשיפור דחיית EMI בסביבות רועשות מאוד (מפעלי VFD כבדים, תחנות משנה).
- שלב 3 – מעבר פלטפורמה: למתקנים המתכננים מעבר לפלטפורמת Bently Nevada 3701/55 ADAPT ESD, מודול CPU Bently Nevada 3701/55 323174-01 ADAPT ESD מספק ארכיטקטורה תואמת קדימה המקבלת קלטים מגלאי 3300 XL במהלך תקופת המעבר.
שאלות נפוצות תמיכה – מחזור חיים של חלפים ואחריות ל-12 חודשים
שאלה: האם הדגם 330104-01-15-50-02-05 עדיין מיוצר באופן פעיל?
תשובה: סדרת הגלאים 3300 XL עדיין מיוצרת באופן פעיל על ידי Baker Hughes (Bently Nevada). עם זאת, זמני ההובלה להזמנות ישירות מהמפעל יכולים להגיע ל-6–8 שבועות. אחזקת חלפים מקוריים מוסמכים דרך Industrial Control Hub מבטיחה זמינות באותו שבוע לאירועי תחזוקה דחופים.
שאלה: מה מכסה האחריות ל-12 חודשים?
תשובה: האחריות ל-12 חודשים שלנו מכסה פגמים בייצור, ביצועים חשמליים מחוץ למפרטים שפורסמו, ושלמות מכנית של גוף הגלאי וכבל האינטגרלי. היא אינה מכסה נזקים הנובעים מטעויות בהתקנה, אי-התאמה של חומר המטרה, או הפעלה מחוץ לטמפרטורה/מתח המותרים.
שאלה: האם ניתן להשתמש בגלאי זה עם proximitors שאינם של Bently Nevada?
תשובה: ה-330104-01-15-50-02-05 מותאם לשימוש עם גלאי Bently Nevada 3300 XL. שימוש עם דרייברים של צד שלישי עלול לגרום לטעויות בקנה המידה ואינו מכוסה באחריות. פנו לצוות הטכני שלנו להערכת תאימות.
שאלה: איך מאמתים את מתח המרחק של הגלאי לאחר ההתקנה?
תשובה: כוונן את המרחק בין הגלאי למטרה ל-1.0 מ"מ (נומינלי) ואמת את קריאת מתח הפלט לכ-0.0 VDC ± 0.5 VDC באמצעות וולטמטר מכויל. עיין בהערת הטכניות של Bently Nevada TN-13 לפרוצדורות כוונון מלאות של המרחק-מתח.
שאלה: מהי כמות החלפים המומלצת למערכת טורבינה קריטית?
תשובה: פרקטיקת התעשייה הטובה ביותר (API 670 נספח D) ממליצה להחזיק לפחות שני מערכי גלאים לכל מישור מדידה למכונות קריטיות. עבור סט טורבינה-גנרטור טיפוסי עם 4 מיסבי גלגלים ו-8 מישורי מדידה רדיאליים, מומלץ להחזיק לפחות 16 גלאים חלופיים.
שאלה: כמה מהר יכול Industrial Control Hub לשלוח את החלק הזה?
תשובה: יחידות במלאי נשלחות תוך 1 ימי עסקים באמצעות DHL Express או FedEx International Priority. משלוח חירום באותו יום זמין להזמנות שהתקבלו לפני 14:00 CST. פנו לצוות המכירות שלנו לצרכים דחופים.
