Product Description

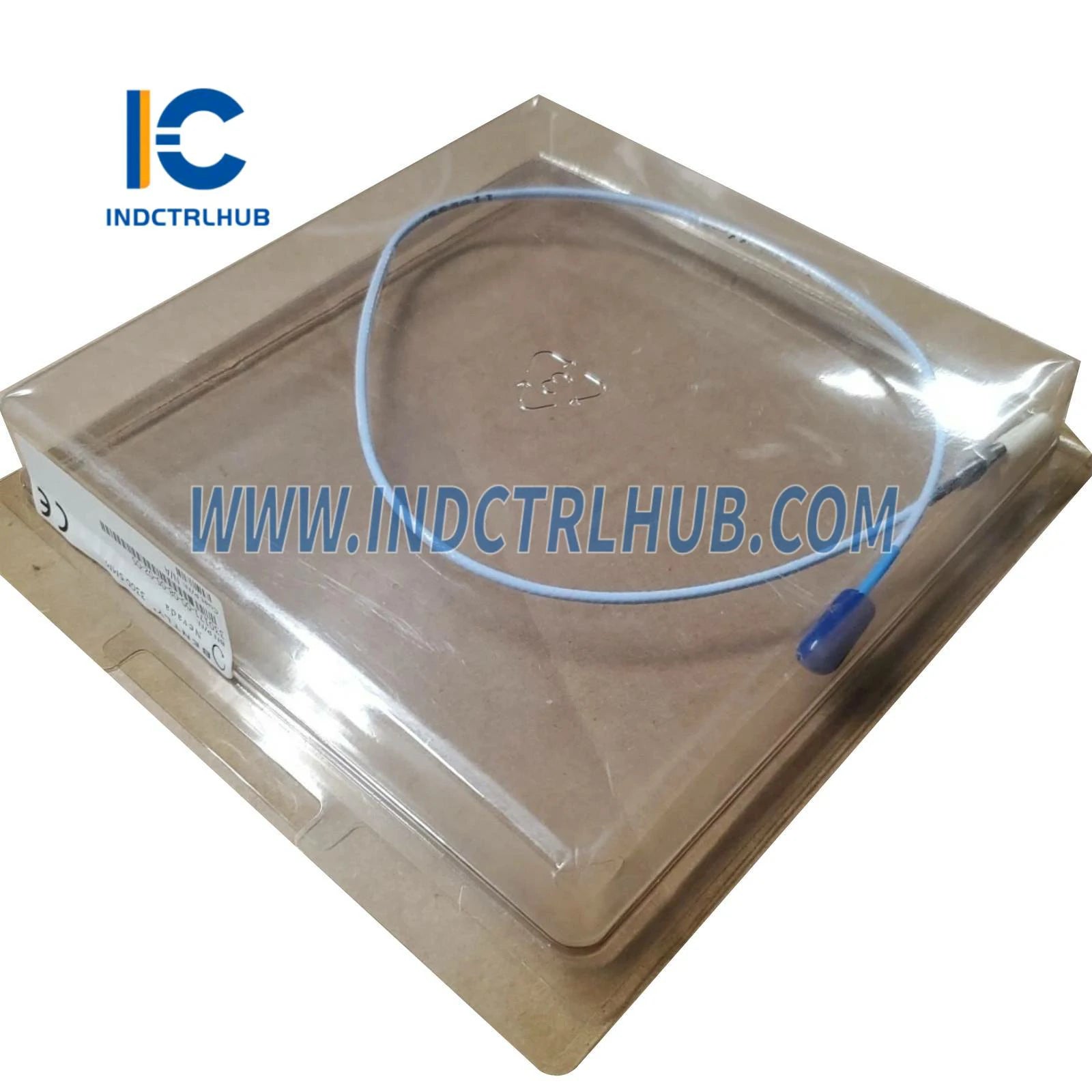

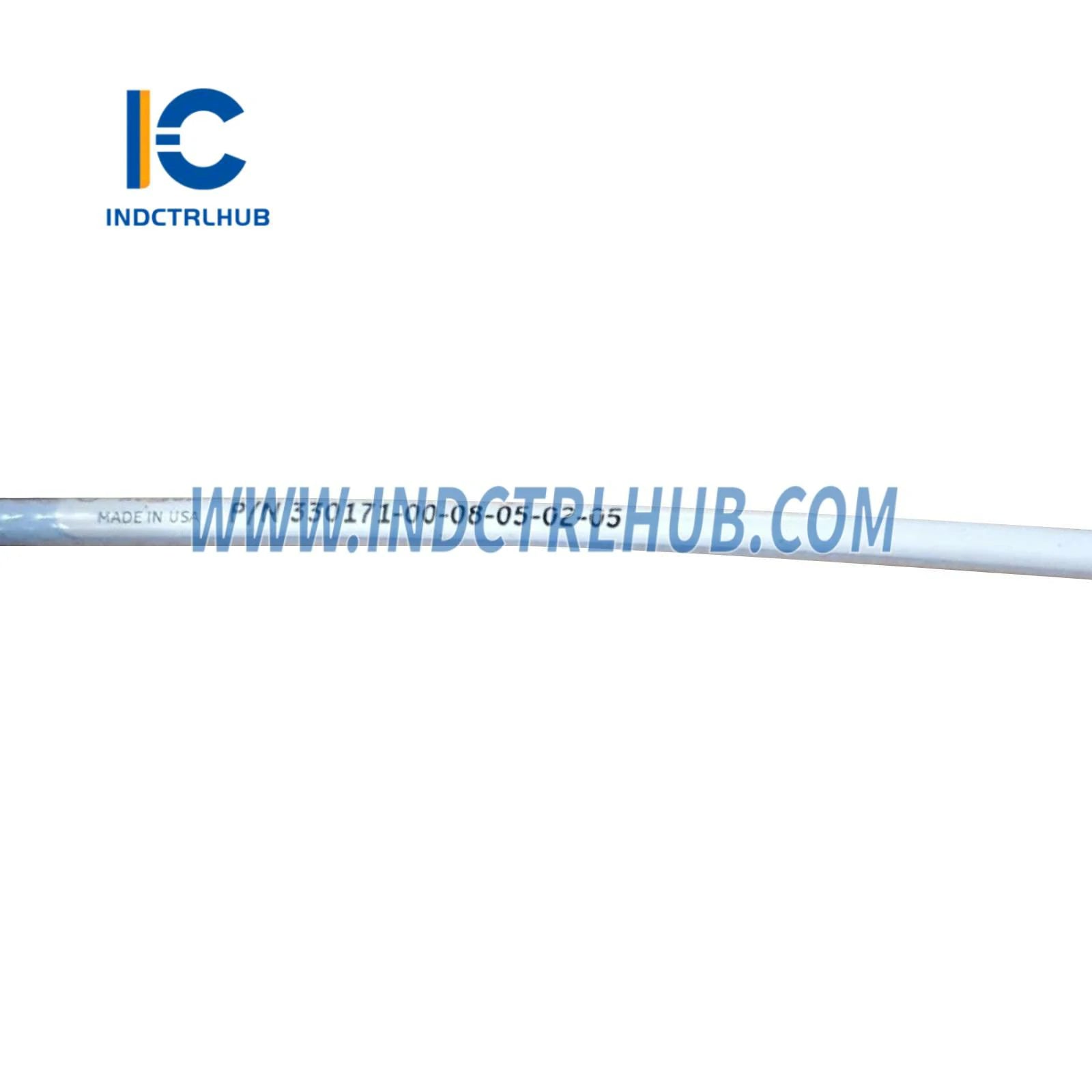

Bently Nevada 330171-00-08-05-02-05 — גלאי קרבה 8 מ"מ מסדרת 3300 XL (דרגת תעשייה)
ה-Bently Nevada 330171-00-08-05-02-05 הוא גלאי קרבה מדויק בטכנולוגיית Eddy-Current, שתוכנן לניטור רציף של רטט ומיקום ציר במכונות מסתובבות. כחלק מסדרת 3300 XL האמינה בתעשייה, גלאי זה באורך 8 מ"מ מספק ליניאריות אות יוצאת דופן ואמינות לטווח ארוך בסביבות תעשייתיות תובעניות — מטורבינות גז ואדים ועד מדחסים ומשאבות.
בין אם אתם מחליפים חיישן תקול במערכת ניטור קריטית או מפעילים מערכת הגנה חדשה למכונה, גלאי זה מספק את דיוק המדידה והעמידות הסביבתית שהמהנדסים במפעל סומכים עליה. הוא תואם במלואו למערכות הניטור של Bently Nevada מסדרות 3300 ו-3500 ומשתלב בצורה חלקה עם החיווט הקיים בשטח.
תכונות עיקריות ויתרונות
- ✅ אלמנט חישה באורך 8 מ"מ בטכנולוגיית Eddy-Current — טווח פער מותאם למדידת רטט ציר עם רגישות מינימלית לשינויים בחומר הציר
- ✅ כבל אינטגרלי באורך 5 מטר — כבל ממוגן מראש מפחית טעויות הרכבה בשטח ומבטיח שלמות אות למרחקים
- ✅ מתח אספקה של -24 VDC — תואם למסילות כוח סטנדרטיות של חיישני proximitors/דרייברים מבית Bently Nevada
- ✅ טווח ליניארי של ±200 מיל (±5.08 מ"מ) — חלון מדידה רחב המתאים לניטור רטט רדיאלי ומיקום צירי
- ✅ עמידות גבוהה להפרעות אלקטרומגנטיות ורדיו — מבנה מגן מצמצם הפרעות בסביבות מפעל רועשות חשמלית
- ✅ כיול ובדיקה במפעל — כל יחידה נשלחת עם אימות כיול; החלפה ישירה ללא צורך בכיול בשטח
תסריטי יישום
טורבינות גז ואדים: ניטור רציף של רטט רדיאלי בציר לזיהוי חוסר איזון, חוסר יישור ושחיקת מיסבים לפני כשל קטסטרופלי.
מדחסים צנטריפוגליים: מדידת מיקום צירי לניטור מצב מיסב הדחף ומניעת מגע בין הרוטור לסטטור ברכבות דחיסה במהירות גבוהה.
משאבות ומנועים: חיישני קרבה לניתוח מסלול הציר ומעקב התראה מוקדמת על רטט במשאבות תהליך קריטיות.
תיבות הילוכים: ניטור התרחבות דיפרנציאלית ואקסצנטריות ביישומי תיבות הילוכים רב-שלביות שבהם תנועת הציר חייבת להיות מבוקרת בקפדנות.
ליצרני מכונות OEM: שילוב בפאנלים חדשים להגנת מכונות הדורשים אלמנטים לחישה קרובים מוסמכים ומכוילים מראש.
פרמטרים טכניים ומדריך בחירה
| פרמטר | מפרט |
|---|---|
| מספר חלק | 330171-00-08-05-02-05 |
| סדרה | Bently Nevada 3300 XL |
| קוטר הגלאי | 8 מ"מ |
| אורך כבל | 5 מ׳ (16.4 רגל) |
| מתח אספקה | -24 VDC (נומינלי) |
| טווח ליניארי | ±200 מיל (±5.08 מ"מ) |
| מקדם קנה מידה | 200 מ״ו/מיל (7.87 וולט/מ"מ) |
| תגובה תדרית | ממשל זרם ישר עד 10,000 הרץ |
| טמפרטורת הפעלה | -35°C עד +177°C (-31°F עד +351°F) |
| סוג מחבר | כבל מחוזק מובנה עם חיבור BNC |
| אישורים | CE, ATEX (עיינו בגליון הנתונים לאזורי דירוג) |
| מצב | חדש / מקורי OEM |
טיפ לבחירה: שלבו חיישן זה עם פרוקסימיטור/דרייבר Bently Nevada 3300 XL תואם (למשל, סדרת 330180) וכבל הארכה מתאים למרחק הפער שלכם. ודאו את חומר המטרה (פלדה מול חומר לא-ברזל) מול עקומת הכיול לפני ההתקנה.
פונקציות מורחבות ואינטגרציית מערכת
ה-330171-00-08-05-02-05 משתלב ישירות במערכות ניטור סדרת Bently Nevada 3500 באמצעות כבלי BNC סטנדרטיים. בשילוב עם מודול TDI Bently Nevada 3500/22 או מודול ריליי 3500/33, הוא מאפשר הגנה מלאה על המכונה עם נקודות הגדרת אזעקה וכיבוי הניתנות לתכנות.
לניטור טמפרטורה משולב על אותו קו מכונות, שקלו לשלב עם מוניטור טמפרטורה Bently Nevada 3500/61. ניתן לשמור על תקינות הארקה באמצעות מודול הארקה 138257-01.
להתקנות הפוכות או במרחבים מוגבלים, חיישן Bently Nevada 330907 NSv להתקנה הפוכה הוא אפשרות משלימה. ניתן לטפל בצרכי כבלי החיבור באמצעות כבל חיבור 16710-25 או כבל מחוזק 16710-15.
לניטור רטט עצמאי ללא מערכת מלאה, מוניטור רטט חד-ערוצי Bently Nevada 1900/27 הוא אלטרנטיבה חסכונית.
משלוח ושירות
- 📦 זמן אספקה: יחידות במלאי נשלחות תוך 1–3 ימי עסקים; משלוח אקספרס בינלאומי דרך DHL/FedEx זמין
- 🔧 אחריות: 12 חודשים מתאריך המשלוח — מכסה ליקויי ייצור וכשל פונקציונלי בתנאי הפעלה רגילים
- 📄 תיעוד: תעודת כיול, גיליון נתונים ומדריך התקנה זמינים לפי בקשה
- 💬 תמיכה טכנית: הנדסת יישומים לפני מכירה ופתרון תקלות לאחר מכירה באמצעות דוא"ל וטלפון
- 🔄 החזרות: חלון החזרה של 30 יום לפריטים לא בשימוש ולא מותקנים באריזתם המקורית
שאלות נפוצות
Q: האם Bently Nevada 330171-00-08-05-02-05 תואם למערכות ניטור מסדרת 3500?
A: כן. גלאי 3300 XL זה תואם במלואו למערכות Bently Nevada 3500 כאשר משתמשים במודול פרוקסימיטור/דרייבר המתאים. יש לוודא את מספר החלק של הדרייבר מול תצורת המערכת לפני ההזמנה.
Q: מה ההבדל בין סדרות 330171 ו-330180?
A: 330171 הוא אלמנט הגלאי (חיישן), בעוד 330180 הוא הפרוקסימיטור/דרייבר שמעבד את אות הגלאי. שניהם נדרשים לערוץ מדידה מלא.
Q: האם הגלאי הזה יכול למדוד מיקום צירי כמו גם רטט רדיאלי?
A: כן. דגם 330171-00-08-05-02-05 תומך גם במדידת רטט רדיאלי וגם במדידת מיקום צירי/דחף, בהתאם לכיוון ההתקנה ותצורת המערכת.
Q: אילו חומרים מתאימים לשימוש עם גלאי זרם אדדי זה?
A: הגלאי מכויל עבור פלדת AISI 4140. הביצועים על מטרות ממתכות לא ברזליות או מפלדת אל-חלד ישתנו; יש להתייעץ בעקומות הכיול של Bently Nevada לקבלת גורמי תיקון.
האם הערבות ל-12 חודשים מכסה נזקי התקנה בשטח?
A: האחריות מכסה פגמים בייצור וכשלים תפקודיים בתנאי הפעלה רגילים. נזק פיזי כתוצאה מהתקנה לא נכונה או מהידוק יתר של קצה הגלאי אינו מכוסה.
Q: איך אני מאמת שהגלאי פועל כראוי לאחר ההתקנה?
A: השתמש במכשיר בדיקת פרוקסימיטור של Bently Nevada או במולטימטר DC מכויל כדי לאשר שהמתח ביציאה נמצא בטווח הליניארי הצפוי במרווח האוויר הנומינלי (בדרך כלל 50 מיל / 1.27 מ"מ לגלאי 8 מ"מ).
