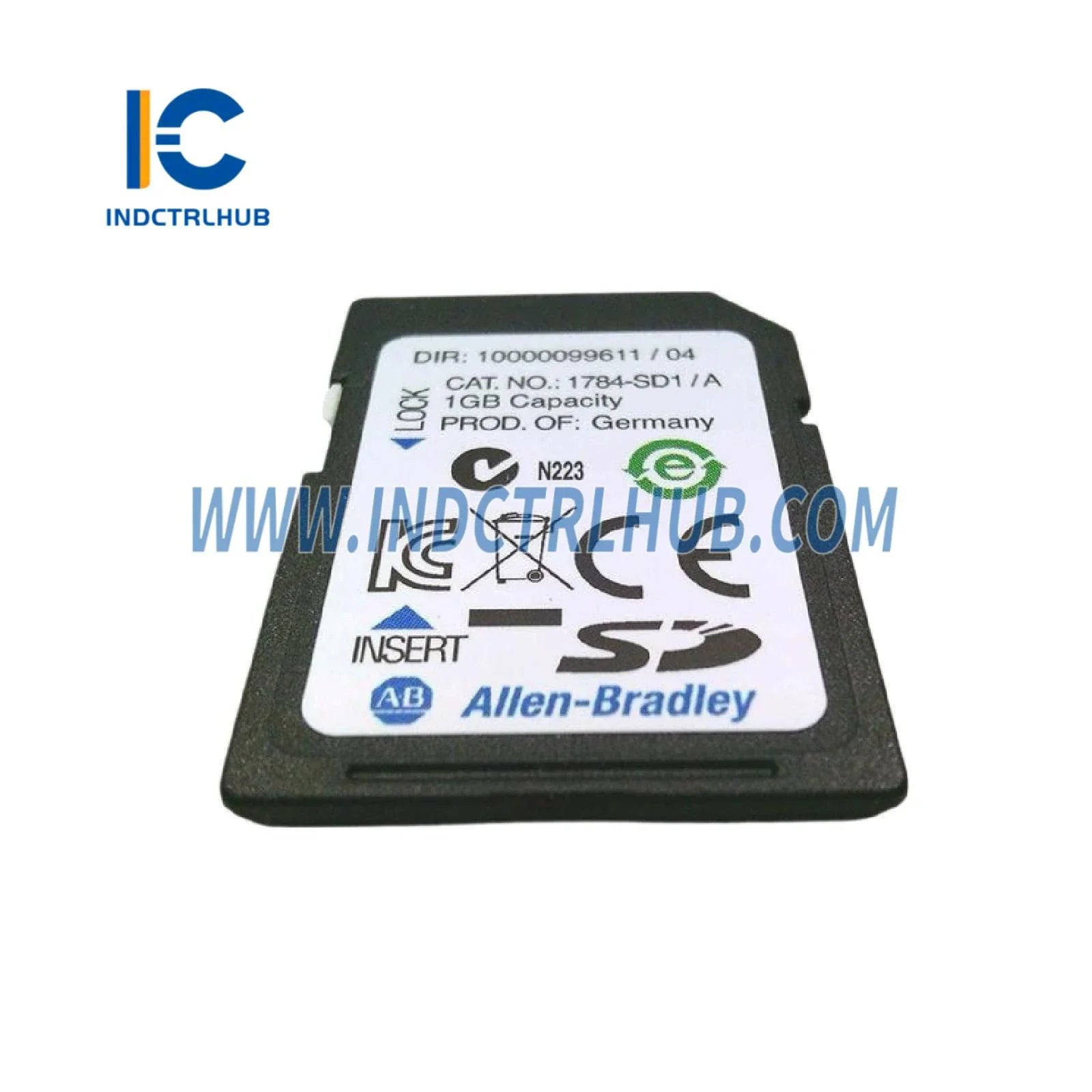

מודול כרטיס זיכרון Secure Digital של Allen-Bradley 1784-SD1

מודול כרטיס זיכרון Secure Digital של Allen-Bradley 1784-SD1

Allen-Bradley 1784-SD1 הוא מודול כרטיס זיכרון Secure Digital (SD) בדרגת תעשייה, שתוכנן במיוחד למערכות PLC של Rockwell Automation. פתרון אחסון חזק זה מספק זיכרון לא נדיף אמין לגיבוי תוכניות, רישום נתונים ואחסון קושחה בסביבות אוטומציה תעשייתית תובעניות שבהן שלמות הנתונים היא קריטית.

פרמטרים טכניים מרכזיים

• סוג זיכרון: זיכרון פלאש Secure Digital (SD)
• קיבולת אחסון: ממשק כרטיס SD בדרגת תעשייה
• תאימות: בקרי ControlLogix, CompactLogix, PLC-5
• תקן ממשק: תואם חריץ כרטיס SD
• שמירת נתונים: מעל 10 שנים ללא חשמל
• טמפרטורת הפעלה: 0°C עד 60°C (32°F עד 140°F)
• טמפרטורת אחסון: -40°C עד 85°C (-40°F עד 185°F)
• עמידות לזעזועים: 1500G, גל חצי סינוס 0.5ms
• עמידות לרטט: 20G (10-2000 הרץ)
• MTBF: >2,000,000 שעות
• מחזורי כתיבה: מעל 100,000 מחזורי מחיקה/כתיבה לכל בלוק

תסריטי יישום תעשייתיים

בקרת גרסאות תוכנה: אחסון מספר גרסאות תוכנית בקר להחזרה מהירה בזמן הפעלה, פתרון תקלות או החלפות ייצור ללא צורך בחיבור למחשב נייד או לרשת.

ניהול מתכונים וקונפיגורציה: שמירת מתכוני מוצר, קונפיגורציות מכונה וקבוצות פרמטרים ישירות על הבקר להחלפות מהירות בקווי ייצור בתעשיות עיבוד מזון, תרופות ואריזה.

רישום נתונים ומסלולי ביקורת: תיעוד נתוני ייצור, היסטוריית אזעקות ומשתני תהליך לאבטחת איכות, עמידה ברגולציה (FDA 21 CFR Part 11) ויוזמות שיפור מתמיד בסביבות ייצור מפוקחות.

עדכוני קושחה ומערכת הפעלה: מאפשרים שדרוגי קושחת בקר ועדכוני מערכת הפעלה בהתקנות מרוחקות או אתרי ייצור מבוזרים ללא צורך בציוד תכנות מיוחד במקום.

יתרונות הפתרון

• עיצוב הניתן להחלפה חמה מאפשר החלפת כרטיס ללא כיבוי הבקר
• מבנה בדרגת תעשייה עמיד בפני רטט, זעזועים וטמפרטורות קיצוניות
• אלגוריתמים לאיזון שחיקה מאריכים את חיי הכרטיס ביישומים עם כתיבה מרובה
• קוד תיקון שגיאות (ECC) מבטיח שלמות נתונים בסביבות עם רעש חשמלי
• תואם לקוראי כרטיסי SD סטנדרטיים להעברת נתונים נוחה לעמדות הנדסה
• מסיר את התלות בזיכרון RAM מגובה סוללה לשמירת תוכניות

שאלות נפוצות ותשובות מומחים

Q: מה ההבדל בין 1784-SD1 לכרטיסי SD סטנדרטיים לצרכנים?
A: ה-1784-SD1 כולל זיכרון פלאש תעשייתי עם דירוגי טמפרטורה מורחבים (-40°C עד 85°C לאחסון), איזון שחיקה משופר, אלגוריתמים ECC מעולים ותאימות מובטחת לבקרי Rockwell. כרטיסי צרכנים עלולים להיכשל מוקדם בסביבות תעשייתיות עקב מתחי טמפרטורה, רטט ורעש חשמלי.

Q: האם ניתן להשתמש בכרטיס זה לרישום נתונים רציף?
A: כן, ה-1784-SD1 מתוכנן לרישום נתונים תעשייתי עם מעל 100,000 מחזורי כתיבה לכל בלוק ואיזון שחיקה חכם. לרישום בתדירות גבוהה (>1Hz), יש ליישם אסטרטגיות חיץ מעגלי למקסום אורך חיי הכרטיס.

Q: האם הכרטיס תואם למערכות PLC-5 ישנות יותר?
A: התאימות תלויה בדגם המעבד הספציפי של PLC-5 ובגרסת הקושחה. ה-1784-SD1 מיועד בעיקר לפלטפורמות ControlLogix ו-CompactLogix. עבור מערכות PLC-5, יש לאמת תאימות עם מטריצת התאימות של Rockwell או לשקול את מודולי CompactFlash מסדרת 1784-CF.

Q: איך מעבירים תוכניות בין הכרטיס לבקר?
A: השתמש בתוכנת RSLogix 5000/Studio 5000 להעלאה/הורדה של תוכניות דרך חריץ כרטיס ה-SD של הבקר. הכרטיס מופיע כהתקן אחסון נשלף, ומאפשר ניהול קבצים בגרירה ושחרור עבור קבצי ACD, תמונות קושחה ויומני נתונים.

ש: מה קורה אם הכרטיס נכשל במהלך הפעולה?
A: הבקר ממשיך לפעול מהזיכרון הפנימי. כשל בכרטיס מפעיל קוד תקלה דיאגנוסטי הנראה במצב הבקר. יש ליישם אסטרטגיות גיבוי מיותרות ומעקב תקופתי אחר מצב הכרטיס באמצעות דיאגנוסטיקה של הבקר ליישומים קריטיים.

מוצרים תואמים ואינטגרציית מערכת

מחויבות לאיכות ותמיכה

כל מודול 1784-SD1 עובר בדיקות מפורטות במפעל הכוללות מחזורי חום, בדיקות עומס רטט ואימות שלמות הנתונים כדי לעמוד בסטנדרטים מחמירים של אוטומציה תעשייתית. אנו תומכים בכל יחידה עם אחריות מקיפה ל-12 חודשים המכסה פגמים בייצור וכשלים בביצועים בתנאי הפעלה מוגדרים. צוות התמיכה הטכנית שלנו מספק הדרכה מקצועית בבחירת הכרטיס, אינטגרציה של הבקר, אסטרטגיות ניהול נתונים וסיוע בפתרון תקלות לאורך כל מחזור חיי המוצר.
