Product Description

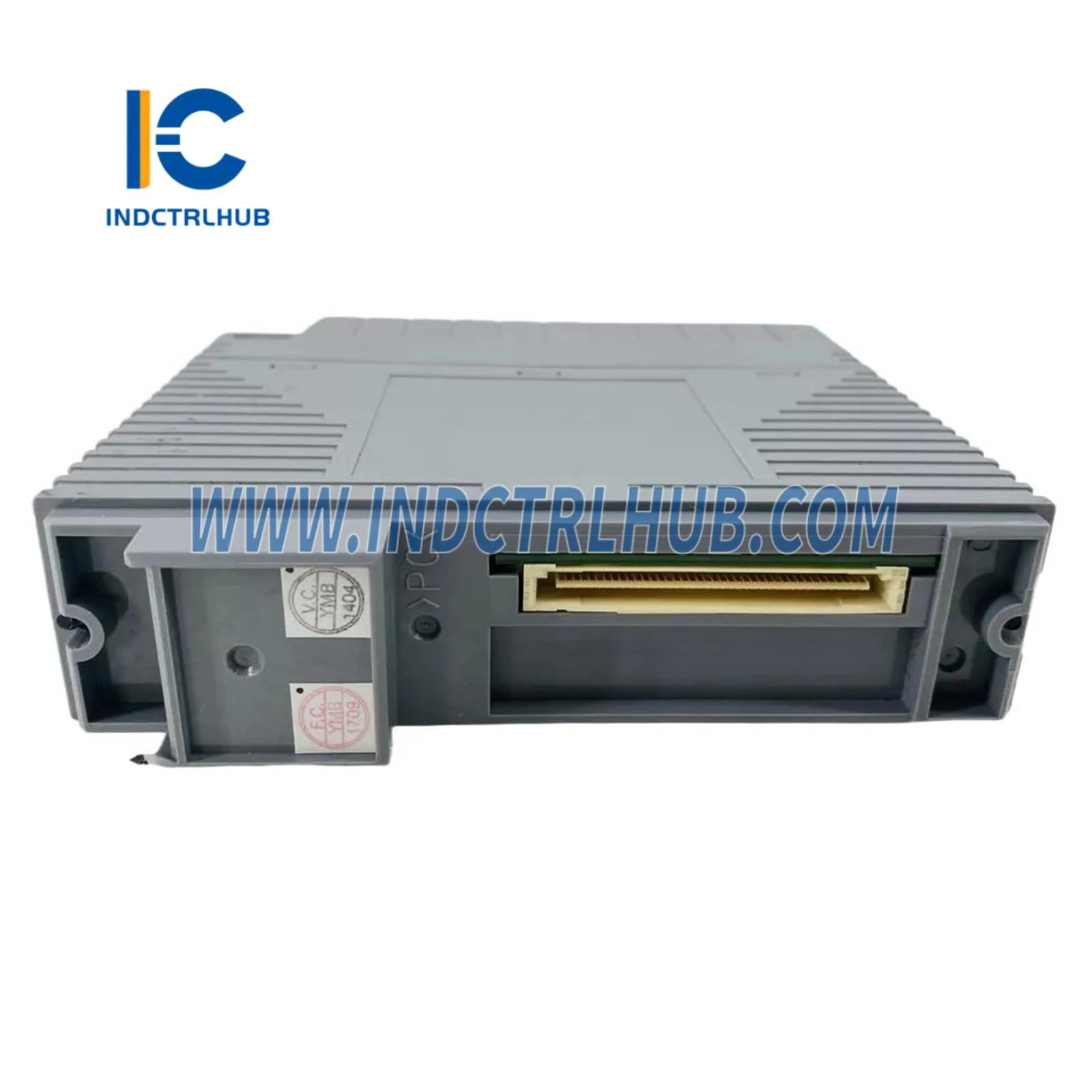

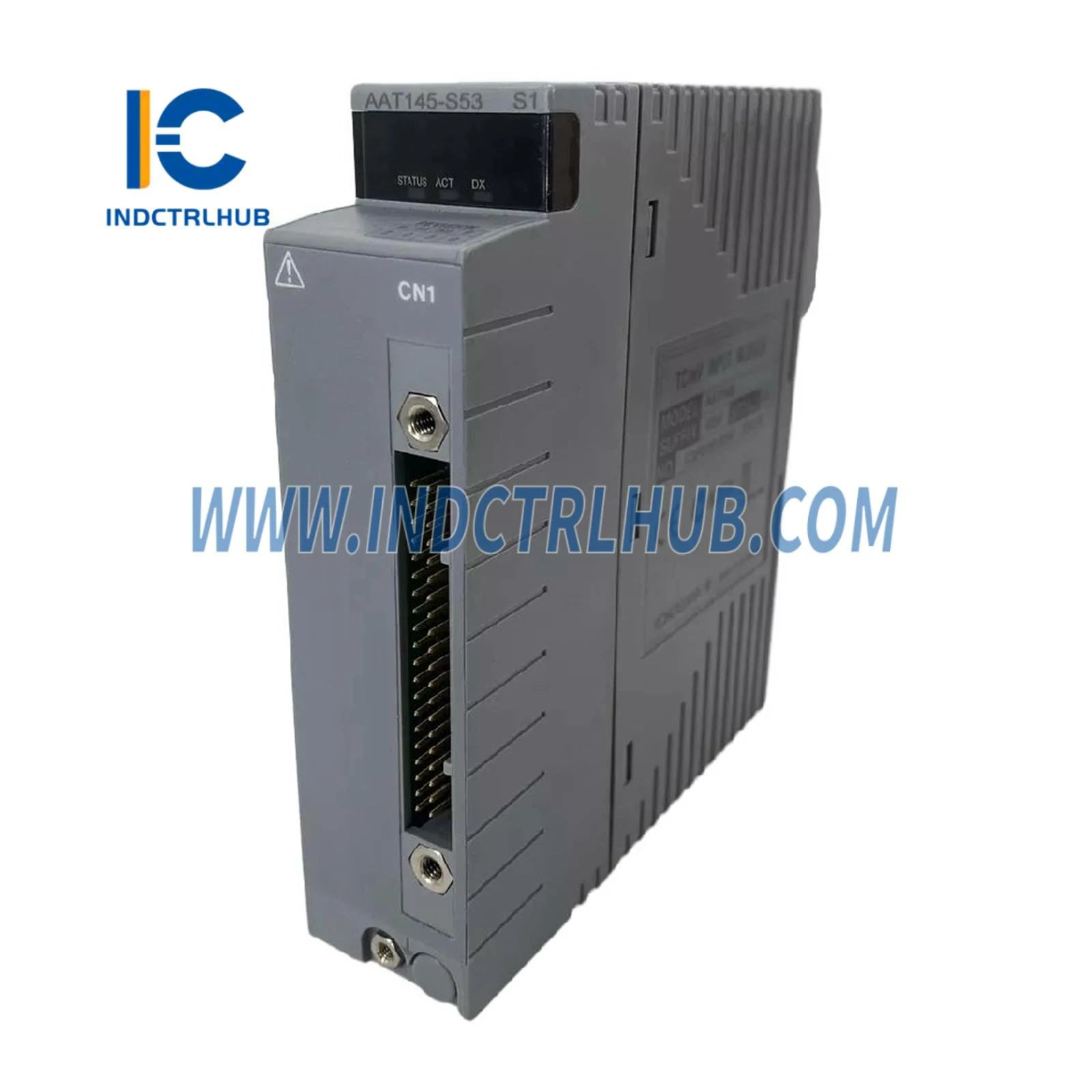

Informations sur le produit : Module d'entrée TC/RTD Yokogawa AAT145-S53
Fabricant:
- Yokogawa Electric Corporation
Modèle/Numéro de pièce:
- AAT145-S53 (Module d'entrée TC/RTD, 16 canaux, isolé)
Codes de modèle et de suffixe
| Modèle | Description | Options de code de suffixe |
|---|---|---|
| AAT145 | Module d'entrée TC/mV (16 canaux, isolé) | -S : type standard |
| AAR145 | Module d'entrée RTD/POT (16 canaux, isolé) | 5: Sans protection contre l'explosion |
| E : Avec protection contre les explosions | ||
| 0: Type de base | ||
| 3: Avec l'option ISA Standard G3 et température (-20 à 70 °C) |
Connexions externes:
| Code d'option | Description |
|---|---|
| Câble dédié | KS1 pour AAT145, KS8/AKB335 pour AAR145 |
Signaux d'entrée:
| Type de signal | Caractéristiques |
|---|---|
| Thermocouple (TC) | Type J, K, E, B, R, S, T, N (JIS C1602, IEC 60584-1) |
| Millivolt (mV) | -100 à 150 mV, -20 à 80 mV |
| RTD (Pt100) | JIS C1604, IEC 60751 (type 3 fils) |
| Potentiomètre (POT) | Résistance totale de 100 Ω à 10 kΩ, résistance d'étendue ≥50 % de la résistance totale |
Paramètres du signal d'entrée:
- TC/mV et RTD/POT peuvent être sélectionnés individuellement pour chaque canal (CH1 à CH16).
Spécifications électriques
| Article | Spécification |
|---|---|
| Tension d'entrée admissible | ±5 V |
| Tension de tenue | Entre l'entrée et le système : 500 V AC (pour une seule carte : 1500 V AC, 1 minute) |
| Entre les canaux d'entrée : 200 V AC, 1 minute | |
| Résistance d'entrée | Alimentation ON : 1 MΩ ou plus |
| Alimentation ÉTEINTE : 1 MΩ ou plus | |
| Précision | ±40 µV |
| RTD | ±150 mΩ |
| POT | ± 0,2 %/PE |
| Résistance Totale Admissible de la Source de Signal | 1000 Ω ou moins (pour TC/mV) |
| Résistance du câblage | 150 Ω ou moins (par fil pour RTD) |
| Effet de la résistance de la source de signal | ±20 µV (1000 Ω) |
| Compensation de jonction de référence | ±1 °C |
| Courant de mesure RTD | 1 mA |
| Période de mise à jour des données | 1 seconde |
| Détection de burn-out | Tous les canaux peuvent être réglés ensemble (HAUT/BAS), temps de détection de 60 s |
| Dérive de température | ±80 µV/10 °C (pour TC) |
| ±0,3 Ω/10 °C (pour RTD) | |
| ±0,4 %/10 °C (pour POT) | |
| Consommation de courant maximale | 350 mA (5 V CC) |
| Poids | Environ 0,30 kg |
