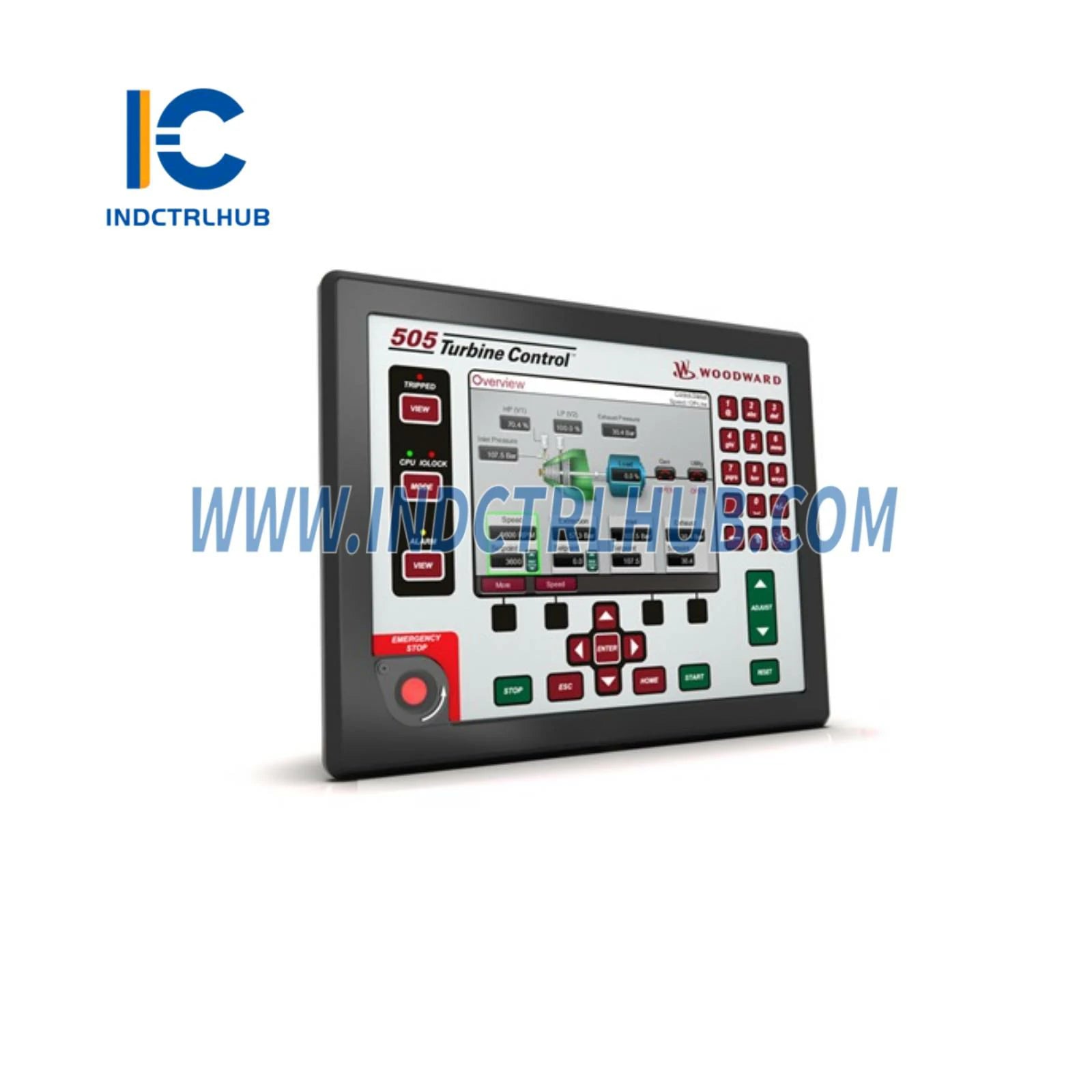

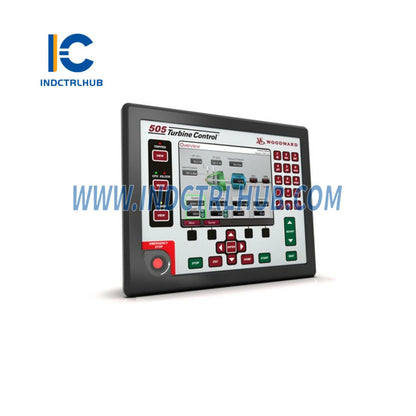

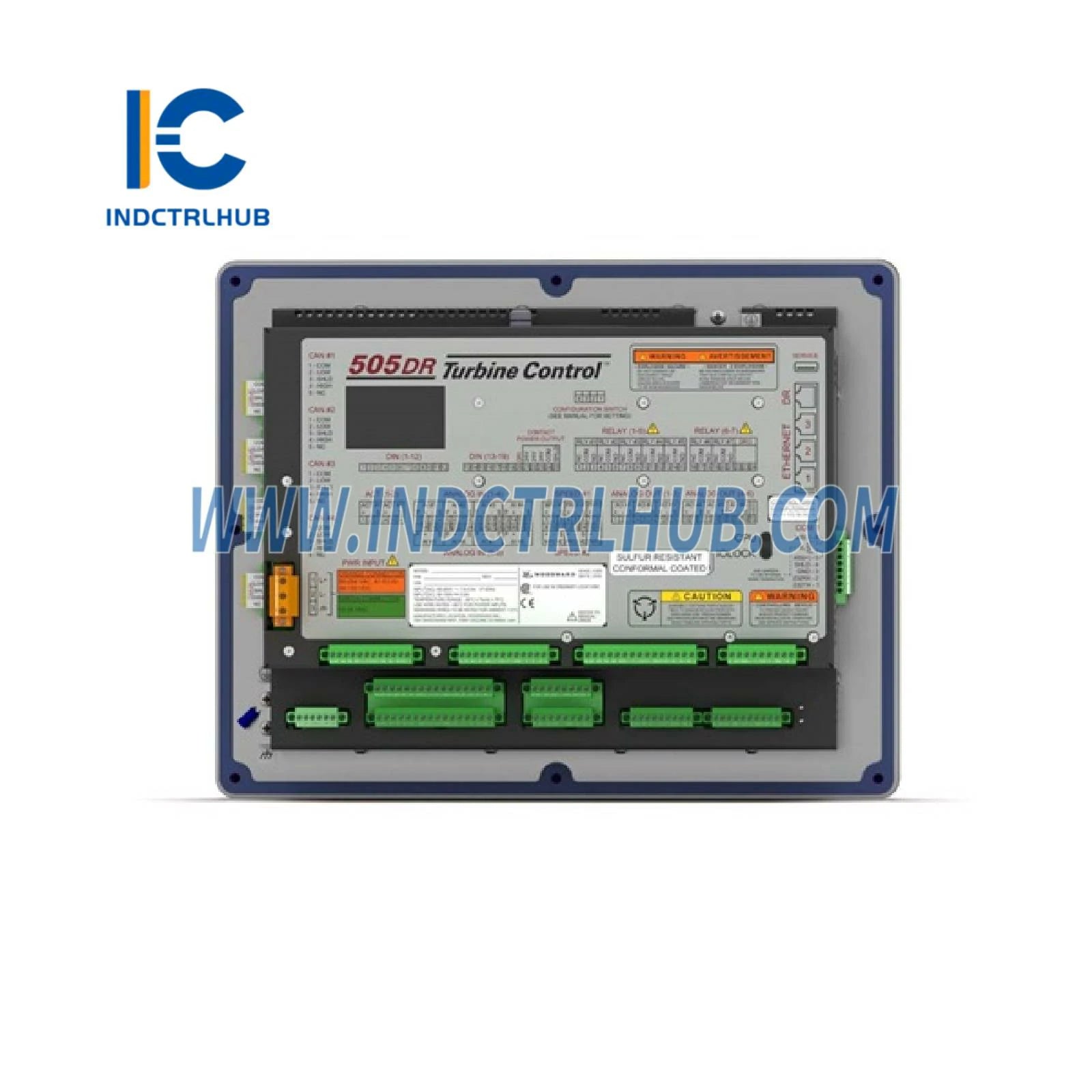

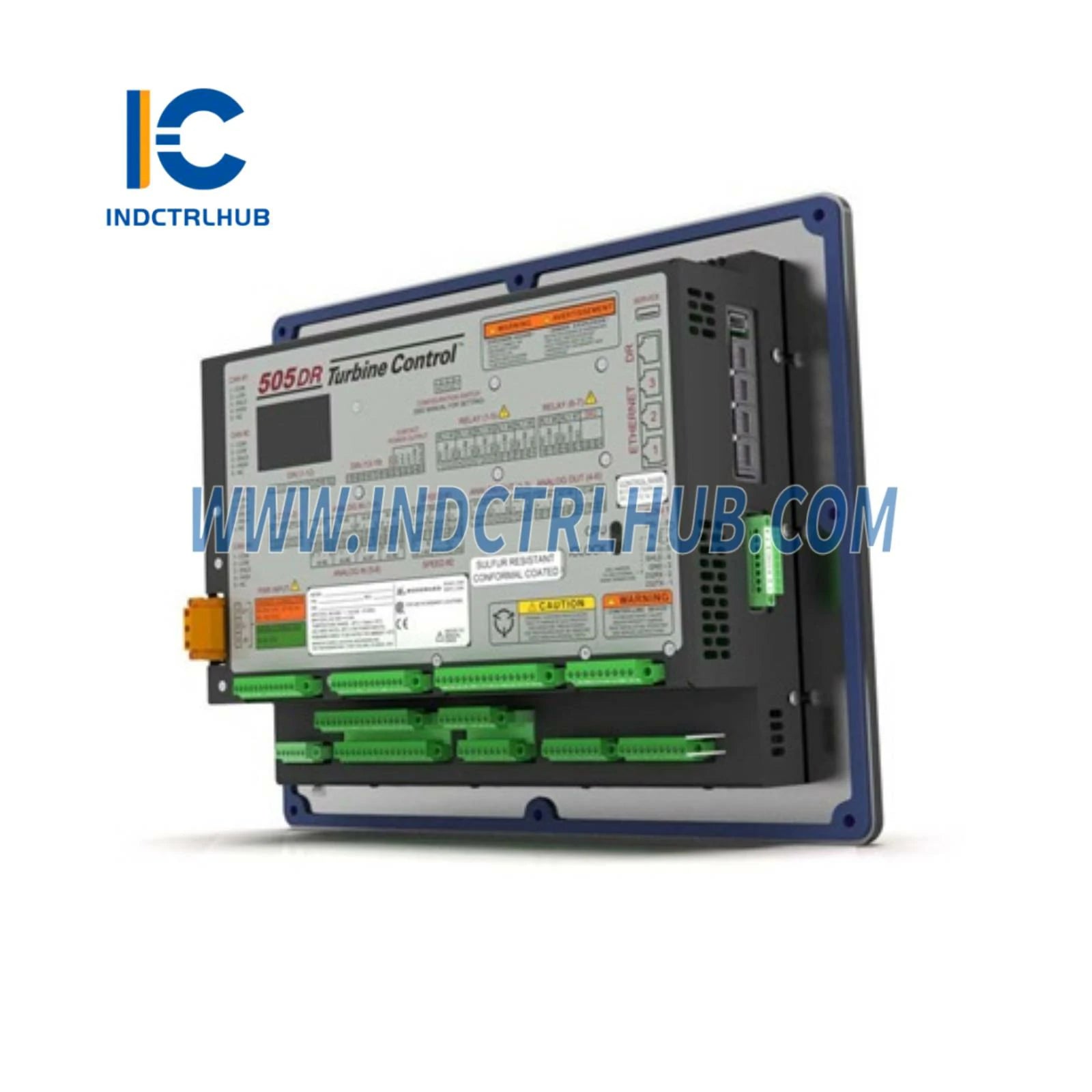

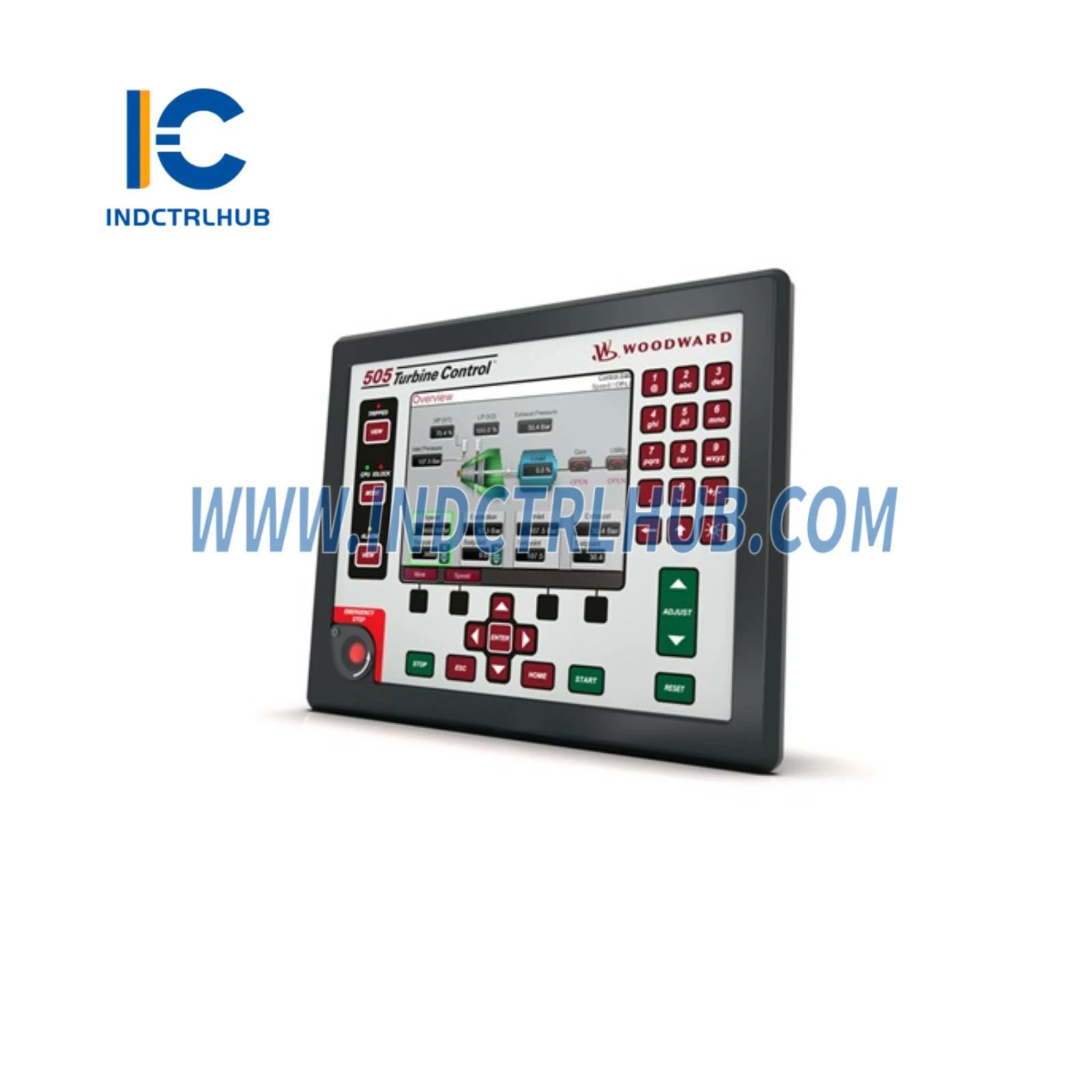

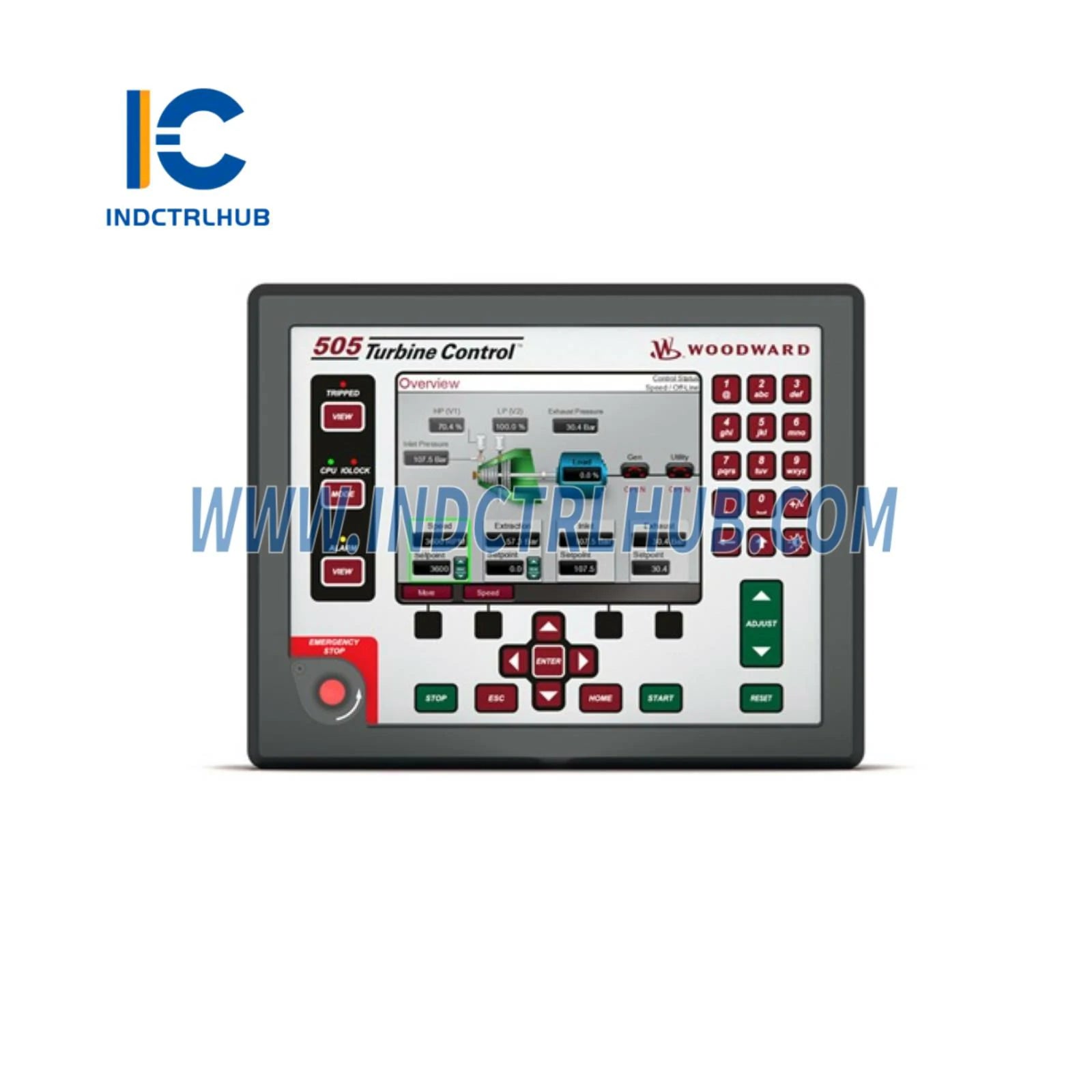

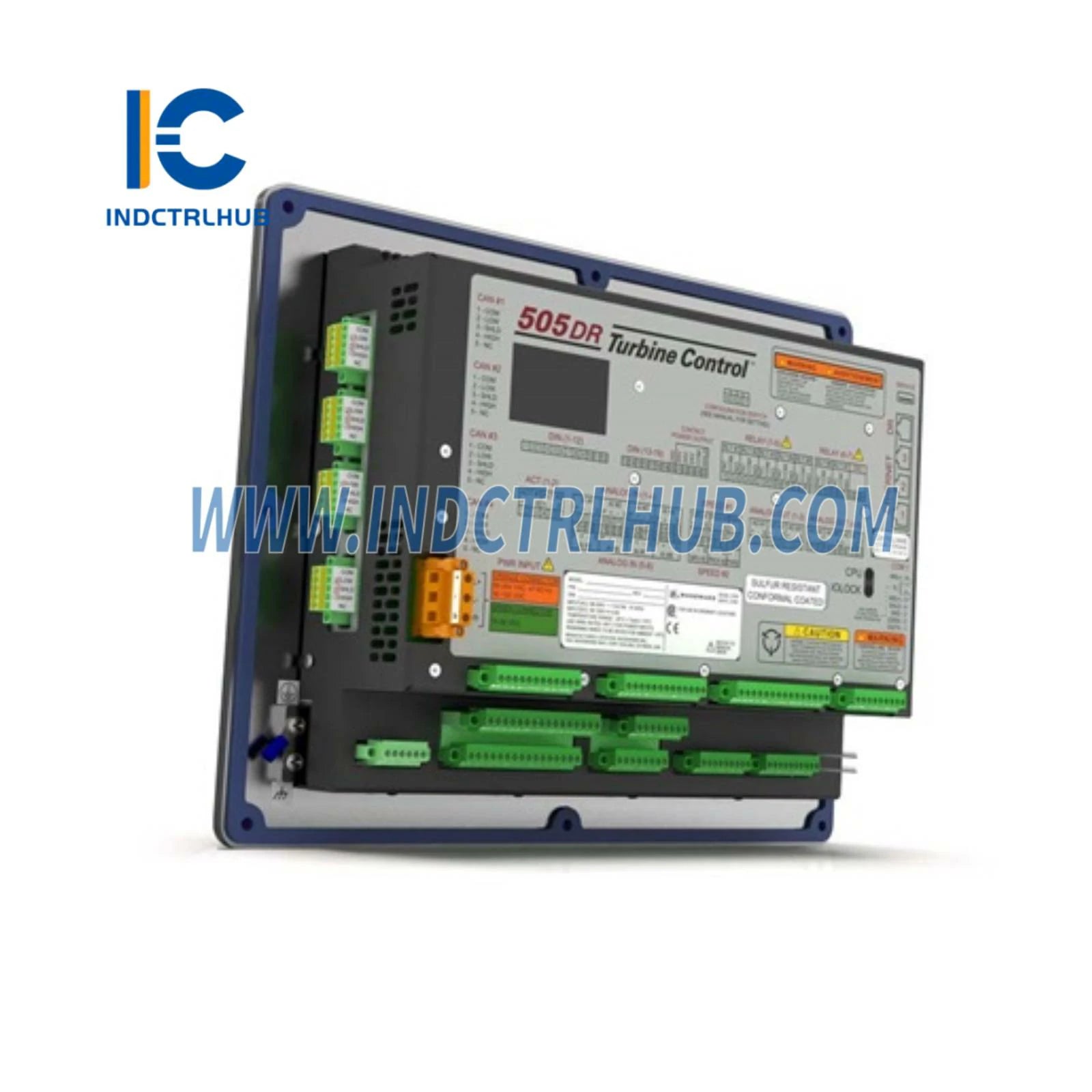

Woodward 8200-1330 505D Régulateur numérique de contrôle de turbine
Woodward 8200-1330 505D Régulateur numérique de contrôle de turbine
Manufacturer: Woodward
Product No.: 8200-1330
Condition:1000 en stock
Product Type: Contrôle de turbine à régulateur numérique 505D
Product Origin: USA
Payment: T/T, Western Union
Weight: 5000g
Shipping port: Xiamen
Warranty: 12 months
- Assistance 24h/24 et 7j/7
- Retours sous 30 jours
- Expédition rapide
Woodward 8200-1330 505D Régulateur Numérique de Turbine
Présentation du produit
- Le Woodward 8200-1330 est un régulateur numérique de turbine 505D, faisant partie de la série 505 de Woodward__ de systèmes de contrôle avancés conçus pour les turbines à vapeur. Cette unité de contrôle à microprocesseur offre un contrôle précis de la vitesse, de la charge et des processus pour les turbines à vapeur dans des applications telles que la production d'énergie, le pétrole et gaz, la pétrochimie et les procédés industriels. Le 8200-1330 est configuré pour des systèmes d'actionneurs à plage unique ou à plage divisée et prend en charge les turbines à extraction, admission ou sans extraction. Il est équipé d'un écran tactile couleur pour une interaction utilisateur améliorée, de capacités de communication robustes et de diagnostics intégrés, ce qui le rend adapté aussi bien aux nouvelles installations qu'aux modernisations. Comparé à des modèles comme 8200-1300, 8200-1301 ou 8200-1311, le 8200-1330 peut inclure des améliorations spécifiques telles que des mises à jour du firmware, des options d'E/S étendues ou des certifications pour zones dangereuses, adaptées aux exigences industrielles spécifiques.
Spécifications techniques
- Le 8200-1330 présente les spécifications suivantes basées sur des sources industrielles et la documentation Woodward :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | 8200-1330 |
| Fabricant | Woodward |
| Description | Régulateur numérique 505D pour turbine à vapeur |
| Série | 505D |
| Fonction | Contrôle de la vitesse, de la charge et des paramètres de processus pour turbines à vapeur |
| Processeur | Basé sur microprocesseur (architecture spécifique non détaillée publiquement) |
| Mémoire | Flash : 16_32 Mo (pour firmware et configuration) RAM : 8_16 Mo (pour données en temps réel) |
| Affichage | Écran tactile LCD couleur, 800x480 pixels, 5,7 pouces |
| Entrées | 6 entrées de vitesse (capteur magnétique ou sondes de proximité) 16 entrées analogiques (4_20 mA ou 0_5 V) 24 entrées discrètes (24 VCC) |
| Sorties | 4 sorties analogiques (4_20 mA) 8 sorties relais (contact sec) 2 sorties actionneur (4_20 mA ou 0_200 mA, plage unique ou divisée) |
| Interfaces de communication | 2 ports Ethernet (Modbus TCP, OPC, propriétaire Woodward) 2 ports série (RS-232, RS-485, Modbus RTU) CANopen (standard) |
| Modes de contrôle | Contrôle de vitesse, contrôle de charge, contrôle extraction/admission, contrôle en cascade, contrôle de processus |
| Redondance | Non redondant (configurations optionnelles d'alimentation redondante) |
| Diagnostics | Détection de défauts en temps réel, journalisation des événements (jusqu'à 1000 événements), surveillance de l'état du système, diagnostics via écran tactile |
| Compatibilité | Actionneurs Woodward (ex. TG, EHPC), capteurs et dispositifs tiers via protocoles standards ; intégration avec systèmes DCS/SCADA |
| Alimentation | 18_32 VCC (24 VCC nominal) ou 90_264 VAC (50/60 Hz) |
| Consommation électrique | Environ 25_45 W (selon configuration) |
| Spécifications environnementales | Température de fonctionnement : -40°C à +70°C (-40°F à +158°F) Température de stockage : -40°C à +85°C (-40°F à +185°F) Humidité relative : 5 % à 95 % sans condensation Vibrations : conforme MIL-STD-810 Chocs : conforme MIL-STD-810 |
| Boîtier | IP20 (montage en panneau, indices IP supérieurs avec boîtiers) |
| Dimensions | Environ 305 mm (H) x 356 mm (L) x 152 mm (P) |
| Poids | Environ 4_5 kg |
| Montage | Découpe panneau ou rail DIN (avec adaptateur) |
| Certifications | CE, UL, CSA, ATEX Zone 2 (pour zones dangereuses, probablement certifié), certifications marines (ex. DNV, ABS) |
_
Product Description
Woodward 8200-1330 505D Régulateur Numérique de Turbine
Présentation du produit
- Le Woodward 8200-1330 est un régulateur numérique de turbine 505D, faisant partie de la série 505 de Woodward__ de systèmes de contrôle avancés conçus pour les turbines à vapeur. Cette unité de contrôle à microprocesseur offre un contrôle précis de la vitesse, de la charge et des processus pour les turbines à vapeur dans des applications telles que la production d'énergie, le pétrole et gaz, la pétrochimie et les procédés industriels. Le 8200-1330 est configuré pour des systèmes d'actionneurs à plage unique ou à plage divisée et prend en charge les turbines à extraction, admission ou sans extraction. Il est équipé d'un écran tactile couleur pour une interaction utilisateur améliorée, de capacités de communication robustes et de diagnostics intégrés, ce qui le rend adapté aussi bien aux nouvelles installations qu'aux modernisations. Comparé à des modèles comme 8200-1300, 8200-1301 ou 8200-1311, le 8200-1330 peut inclure des améliorations spécifiques telles que des mises à jour du firmware, des options d'E/S étendues ou des certifications pour zones dangereuses, adaptées aux exigences industrielles spécifiques.
Spécifications techniques
- Le 8200-1330 présente les spécifications suivantes basées sur des sources industrielles et la documentation Woodward :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | 8200-1330 |
| Fabricant | Woodward |
| Description | Régulateur numérique 505D pour turbine à vapeur |
| Série | 505D |
| Fonction | Contrôle de la vitesse, de la charge et des paramètres de processus pour turbines à vapeur |
| Processeur | Basé sur microprocesseur (architecture spécifique non détaillée publiquement) |
| Mémoire | Flash : 16_32 Mo (pour firmware et configuration) RAM : 8_16 Mo (pour données en temps réel) |
| Affichage | Écran tactile LCD couleur, 800x480 pixels, 5,7 pouces |
| Entrées | 6 entrées de vitesse (capteur magnétique ou sondes de proximité) 16 entrées analogiques (4_20 mA ou 0_5 V) 24 entrées discrètes (24 VCC) |
| Sorties | 4 sorties analogiques (4_20 mA) 8 sorties relais (contact sec) 2 sorties actionneur (4_20 mA ou 0_200 mA, plage unique ou divisée) |
| Interfaces de communication | 2 ports Ethernet (Modbus TCP, OPC, propriétaire Woodward) 2 ports série (RS-232, RS-485, Modbus RTU) CANopen (standard) |
| Modes de contrôle | Contrôle de vitesse, contrôle de charge, contrôle extraction/admission, contrôle en cascade, contrôle de processus |
| Redondance | Non redondant (configurations optionnelles d'alimentation redondante) |
| Diagnostics | Détection de défauts en temps réel, journalisation des événements (jusqu'à 1000 événements), surveillance de l'état du système, diagnostics via écran tactile |
| Compatibilité | Actionneurs Woodward (ex. TG, EHPC), capteurs et dispositifs tiers via protocoles standards ; intégration avec systèmes DCS/SCADA |
| Alimentation | 18_32 VCC (24 VCC nominal) ou 90_264 VAC (50/60 Hz) |
| Consommation électrique | Environ 25_45 W (selon configuration) |
| Spécifications environnementales | Température de fonctionnement : -40°C à +70°C (-40°F à +158°F) Température de stockage : -40°C à +85°C (-40°F à +185°F) Humidité relative : 5 % à 95 % sans condensation Vibrations : conforme MIL-STD-810 Chocs : conforme MIL-STD-810 |
| Boîtier | IP20 (montage en panneau, indices IP supérieurs avec boîtiers) |
| Dimensions | Environ 305 mm (H) x 356 mm (L) x 152 mm (P) |
| Poids | Environ 4_5 kg |
| Montage | Découpe panneau ou rail DIN (avec adaptateur) |
| Certifications | CE, UL, CSA, ATEX Zone 2 (pour zones dangereuses, probablement certifié), certifications marines (ex. DNV, ABS) |
_
