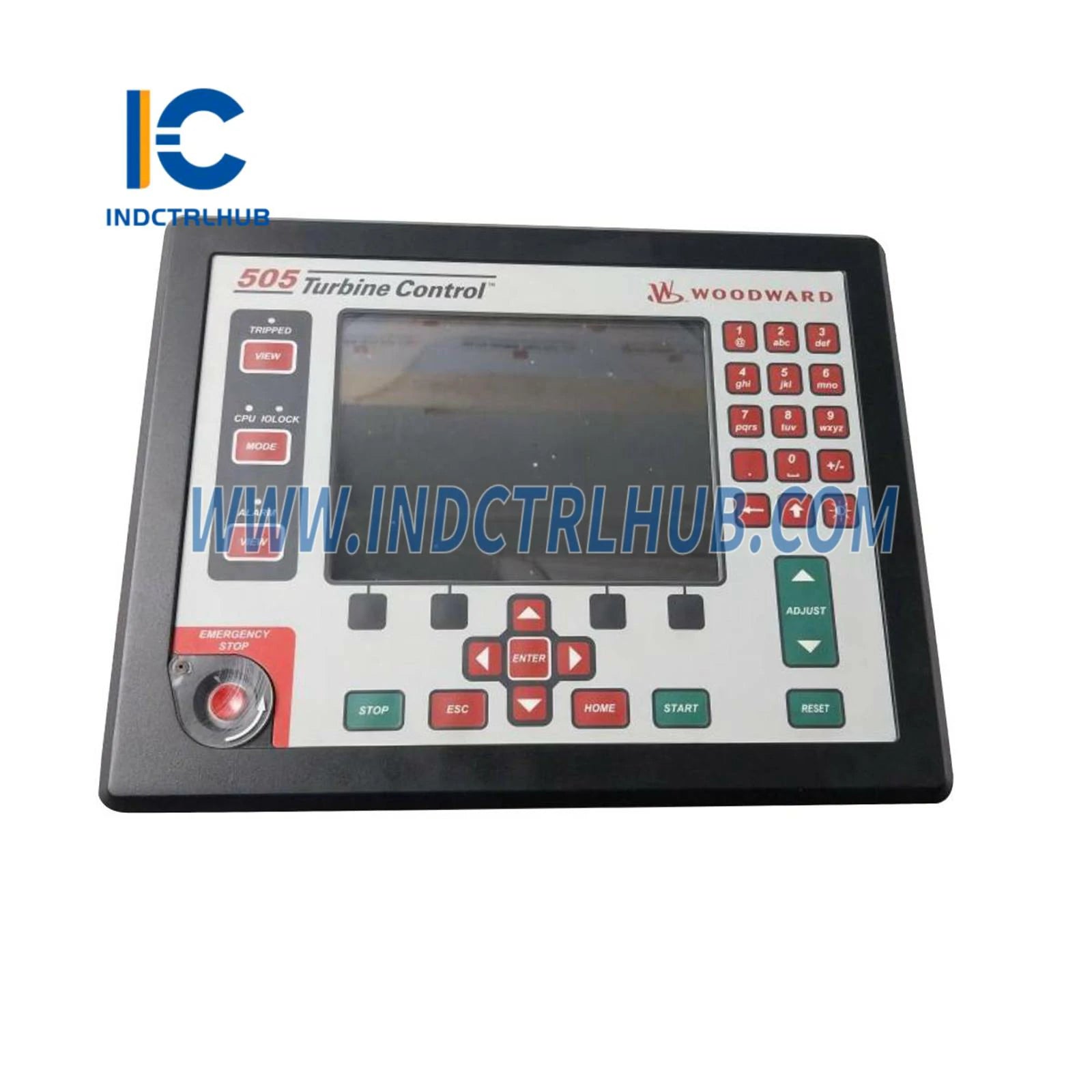

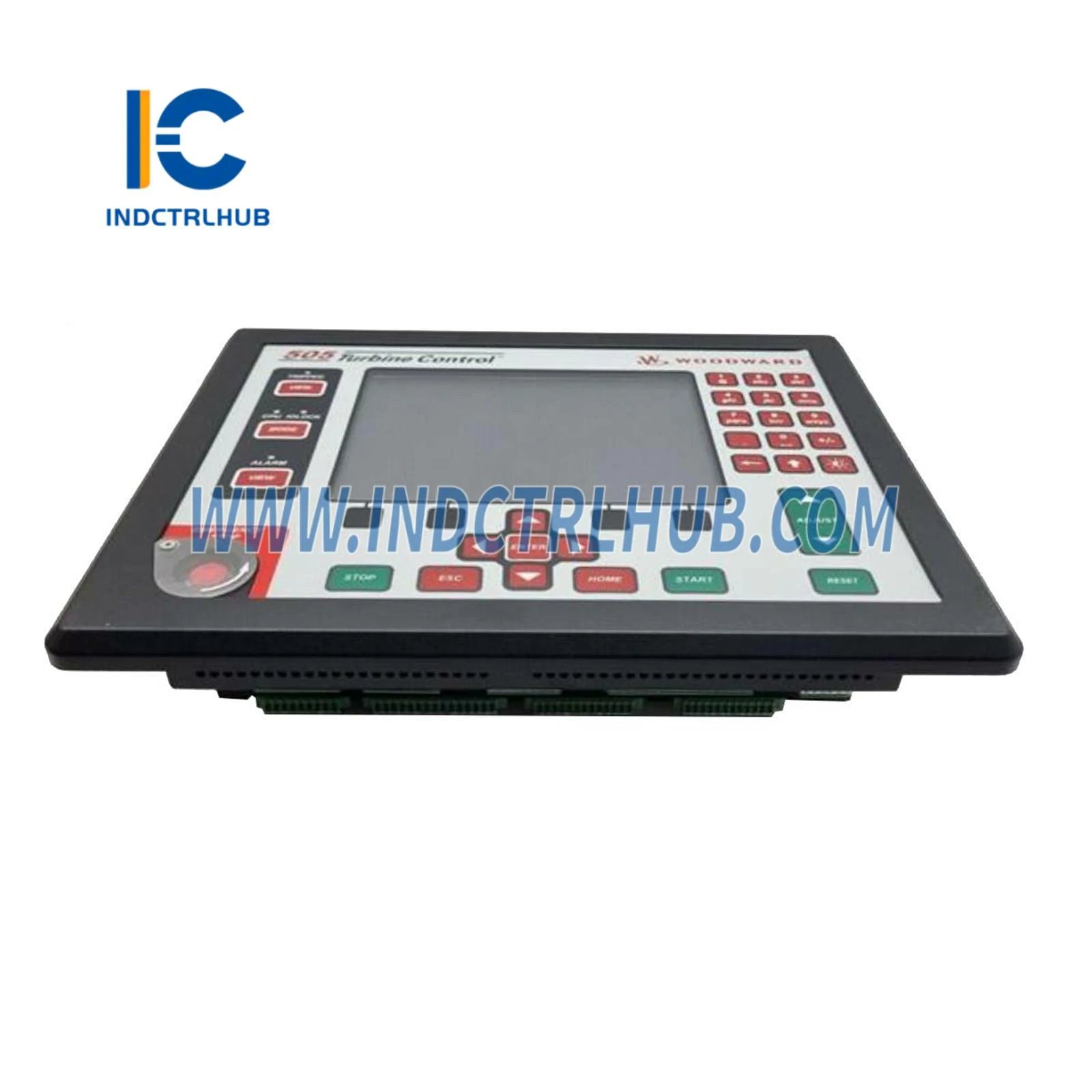

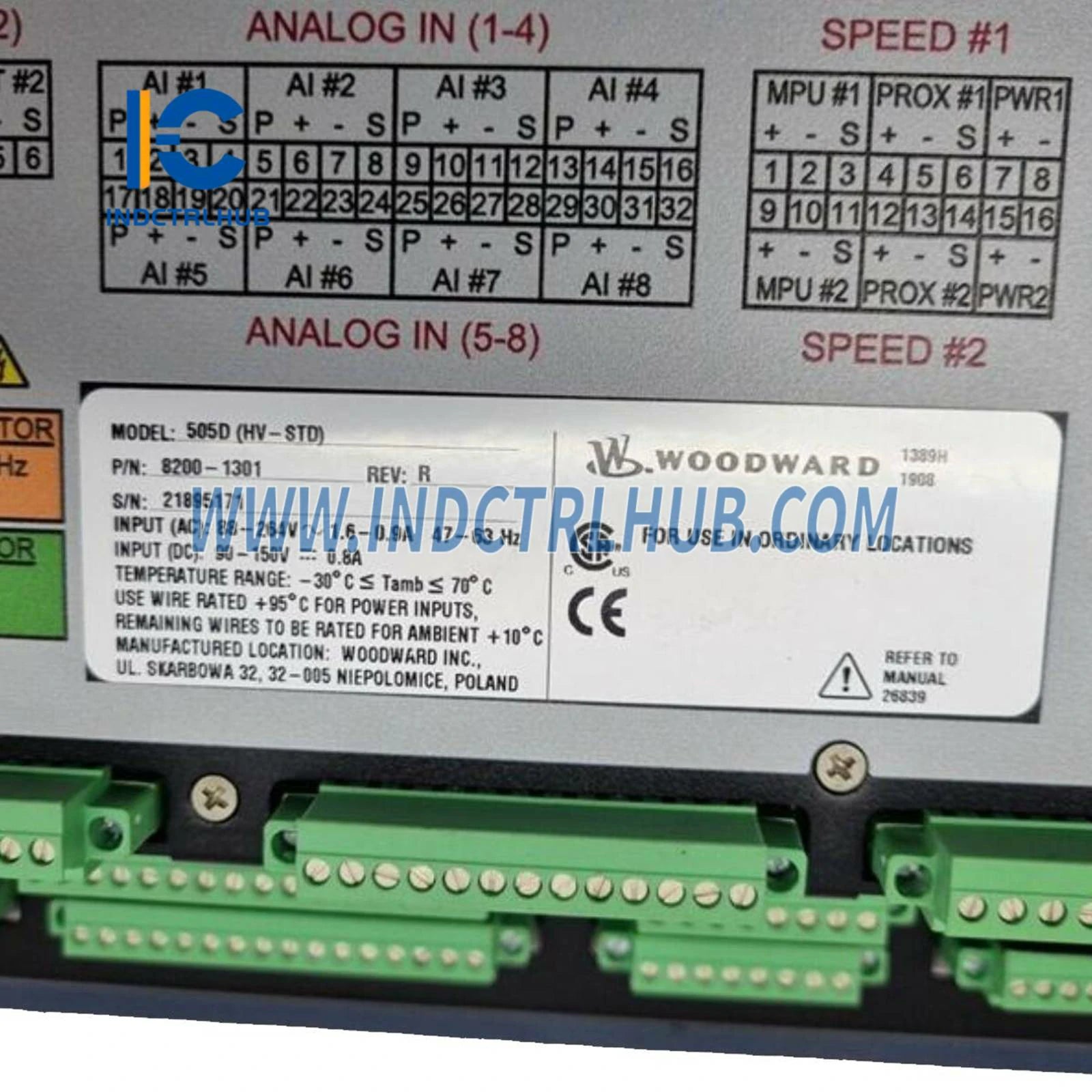

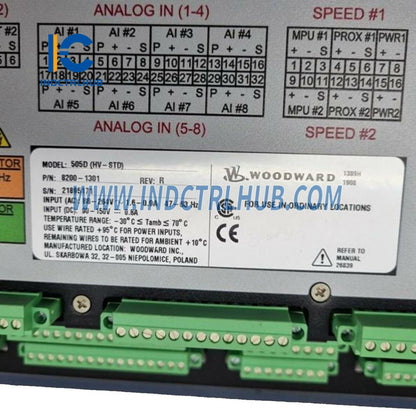

Woodward 8200-1301 REV.T 505D Régulateur Numérique de Turbine
Présentation du Produit
- Le Woodward 8200-1301 REV.T est un Régulateur Numérique de Turbine 505D, faisant partie de la série 505 de Woodward, une gamme avancée de systèmes de contrôle conçus pour les turbines à vapeur. Cette unité de contrôle à microprocesseur offre un contrôle précis de la vitesse, de la charge et des processus pour les turbines à vapeur dans des applications telles que la production d'énergie, le pétrole et gaz, la pétrochimie et les procédés industriels. Le 8200-1301 est configuré pour des systèmes d'actionneurs à plage simple ou divisée et prend en charge les turbines à extraction, admission ou sans extraction. Il est équipé d'un écran tactile couleur pour une interaction utilisateur améliorée, de capacités de communication robustes et de diagnostics intégrés, ce qui le rend adapté aussi bien aux nouvelles installations qu'aux modernisations. La désignation REV.T indique une révision spécifique, probablement intégrant des mises à jour du firmware, des améliorations matérielles ou des certifications par rapport aux révisions ou modèles antérieurs comme le 8200-1300. Il est conçu pour un fonctionnement fiable dans des environnements industriels exigeants, y compris les zones dangereuses.
Spécifications Techniques
- Le 8200-1301 REV.T présente les spécifications suivantes basées sur des sources industrielles et la documentation Woodward :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | 8200-1301 REV.T |
| Fabricant | Woodward |
| Description | Régulateur Numérique de Turbine 505D pour Turbines à Vapeur |
| Série | 505D |
| Fonction | Contrôle de la vitesse, de la charge et des paramètres de processus pour turbines à vapeur |
| Processeur | Basé sur microprocesseur (architecture spécifique non détaillée publiquement) |
| Mémoire | Flash : 16–32 MB (pour firmware et configuration) RAM : 8–16 MB (pour données en temps réel) |
| Affichage | Écran tactile LCD couleur, 800x480 pixels, 5,7 pouces |

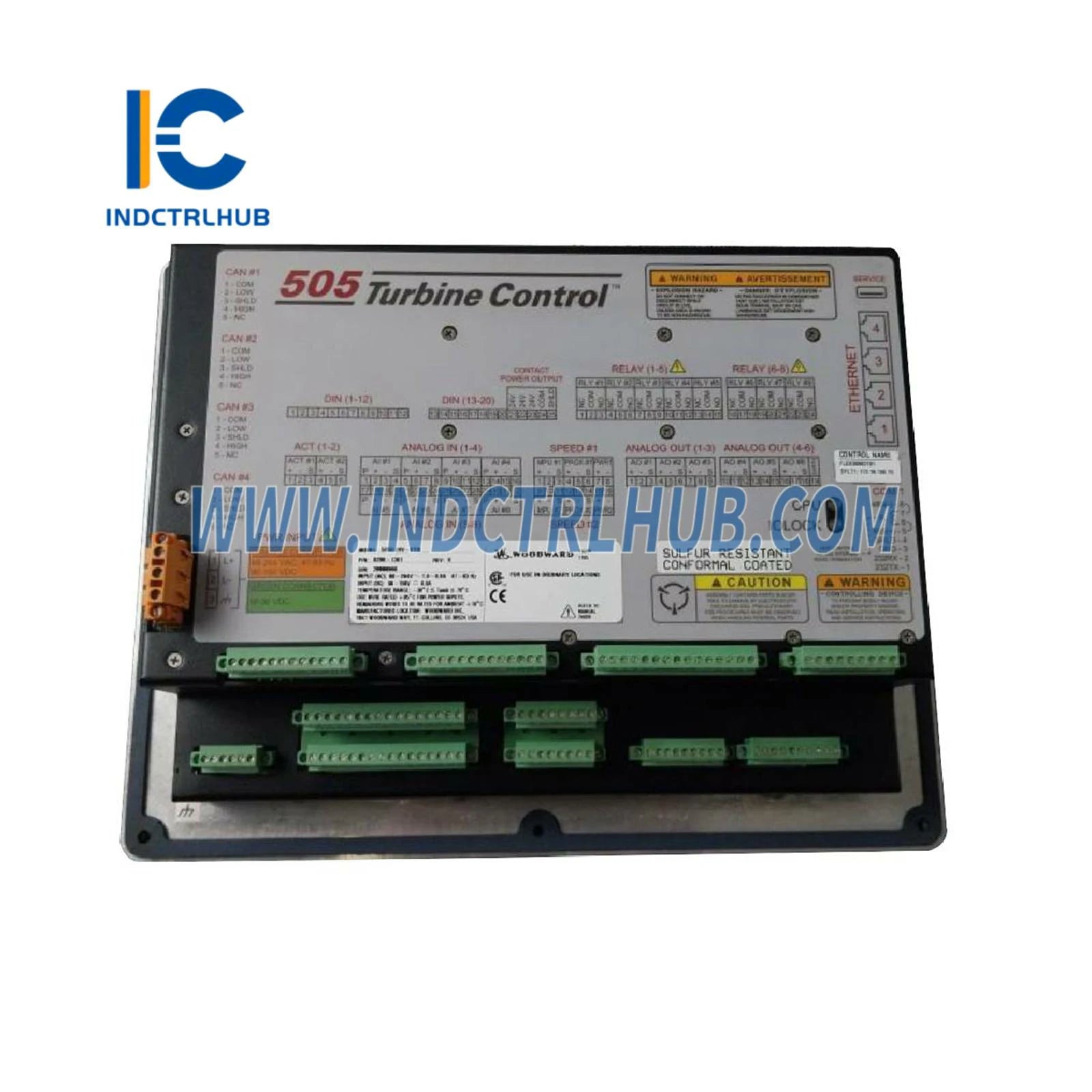

| Entrées | 6 entrées de vitesse (capteur magnétique ou sondes de proximité) 16 entrées analogiques (4–20 mA ou 0–5 V) 24 entrées discrètes (24 VDC) |
| Sorties | 4 sorties analogiques (4–20 mA) 8 sorties relais (contact sec) 2 sorties actionneur (4–20 mA ou 0–200 mA, plage simple ou divisée) |
| Interfaces de Communication | 2 ports Ethernet (Modbus TCP, OPC, propriétaire Woodward) 2 ports série (RS-232, RS-485, Modbus RTU) CANopen (standard) |
| Modes de Contrôle | Contrôle de vitesse, contrôle de charge, contrôle extraction/admission, contrôle en cascade, contrôle de processus |
| Redondance | Non redondant (configurations optionnelles d'alimentation redondante) |
| Diagnostics | Détection de défauts en temps réel, journalisation des événements (jusqu'à 1000 événements), surveillance de l'état du système, diagnostics via écran tactile |
| Compatibilité | Actionneurs Woodward (ex. TG, EHPC), capteurs et dispositifs tiers via protocoles standards ; intégration avec systèmes DCS/SCADA |
| Alimentation | 18–32 VDC (24 VDC nominal) ou 90–264 VAC (50/60 Hz) |
| Consommation Électrique | Environ 25–45 W (selon configuration) |
| Spécifications Environnementales | Température de fonctionnement : -40°C à +70°C (-40°F à +158°F) Température de stockage : -40°C à +85°C (-40°F à +185°F) Humidité relative : 5% à 95% sans condensation Vibrations : conforme MIL-STD-810 Chocs : conforme MIL-STD-810 |
| Boîtier | IP20 (montage en panneau, indices IP supérieurs avec boîtiers) |
| Dimensions | Environ 305 mm (H) x 356 mm (L) x 152 mm (P) |
| Poids | Environ 4–5 kg |
| Montage | Découpe panneau ou rail DIN (avec adaptateur) |
| Certifications | CE, UL, CSA, ATEX Zone 2 (pour zones dangereuses, probablement certifié), certifications marines (ex. DNV, ABS) |
