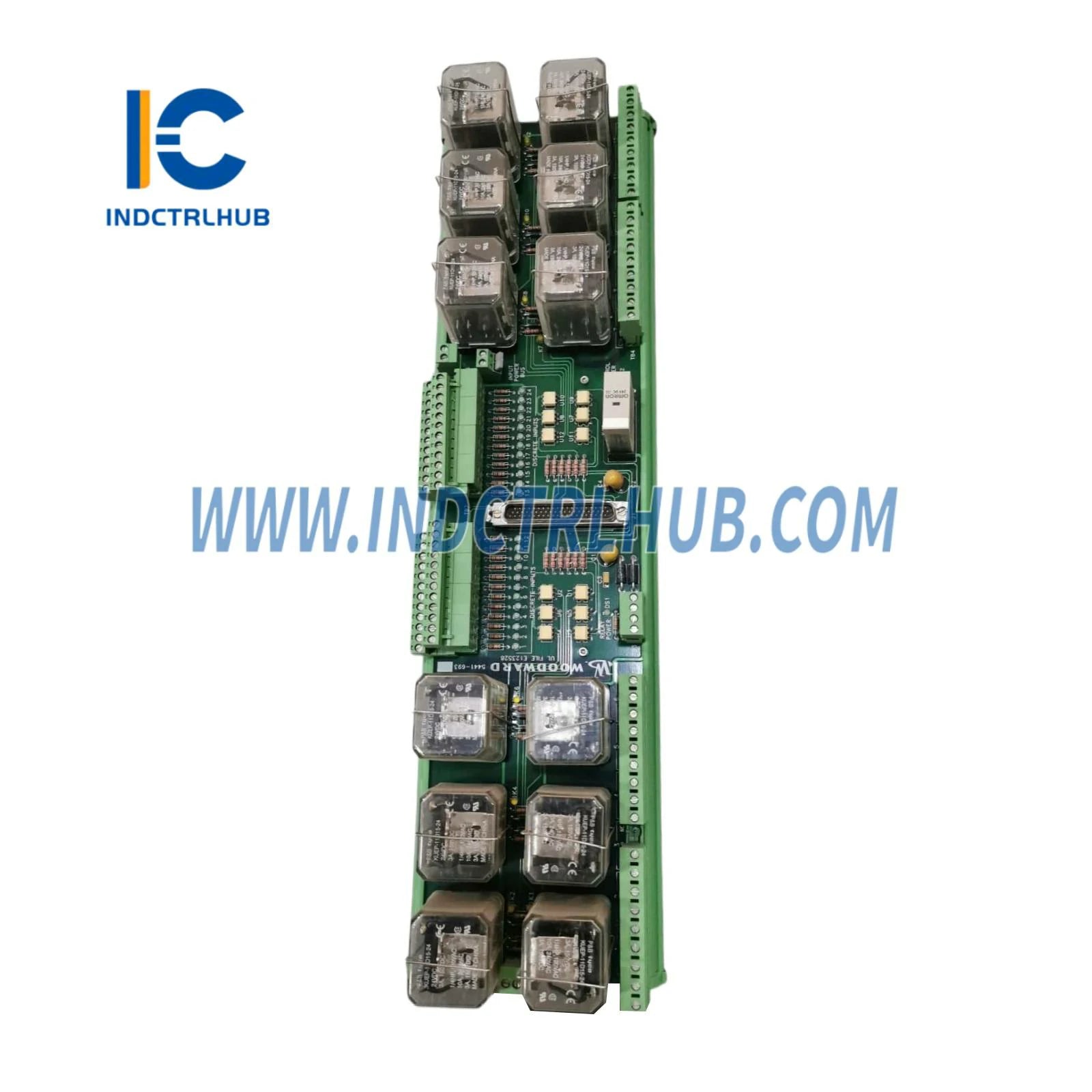

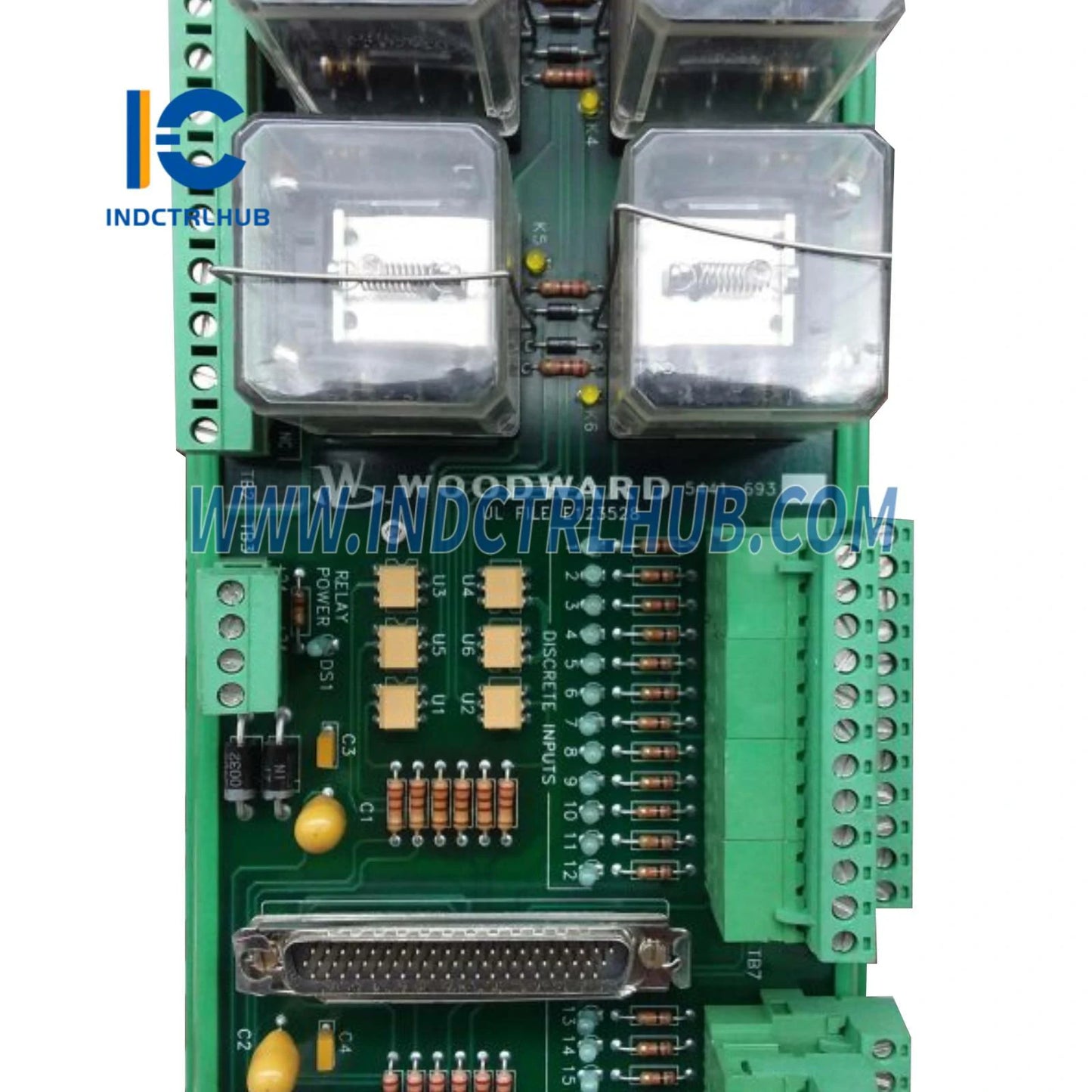

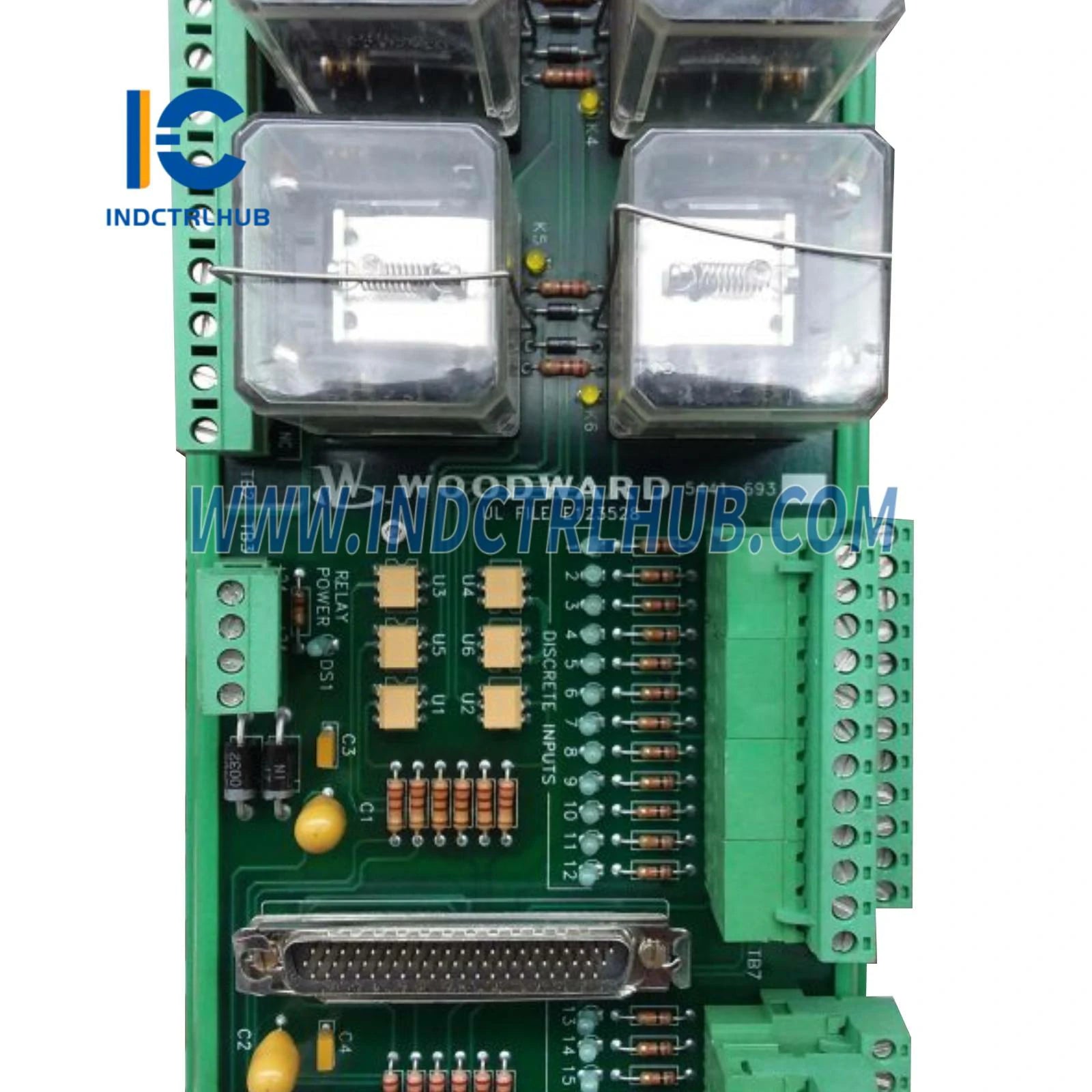

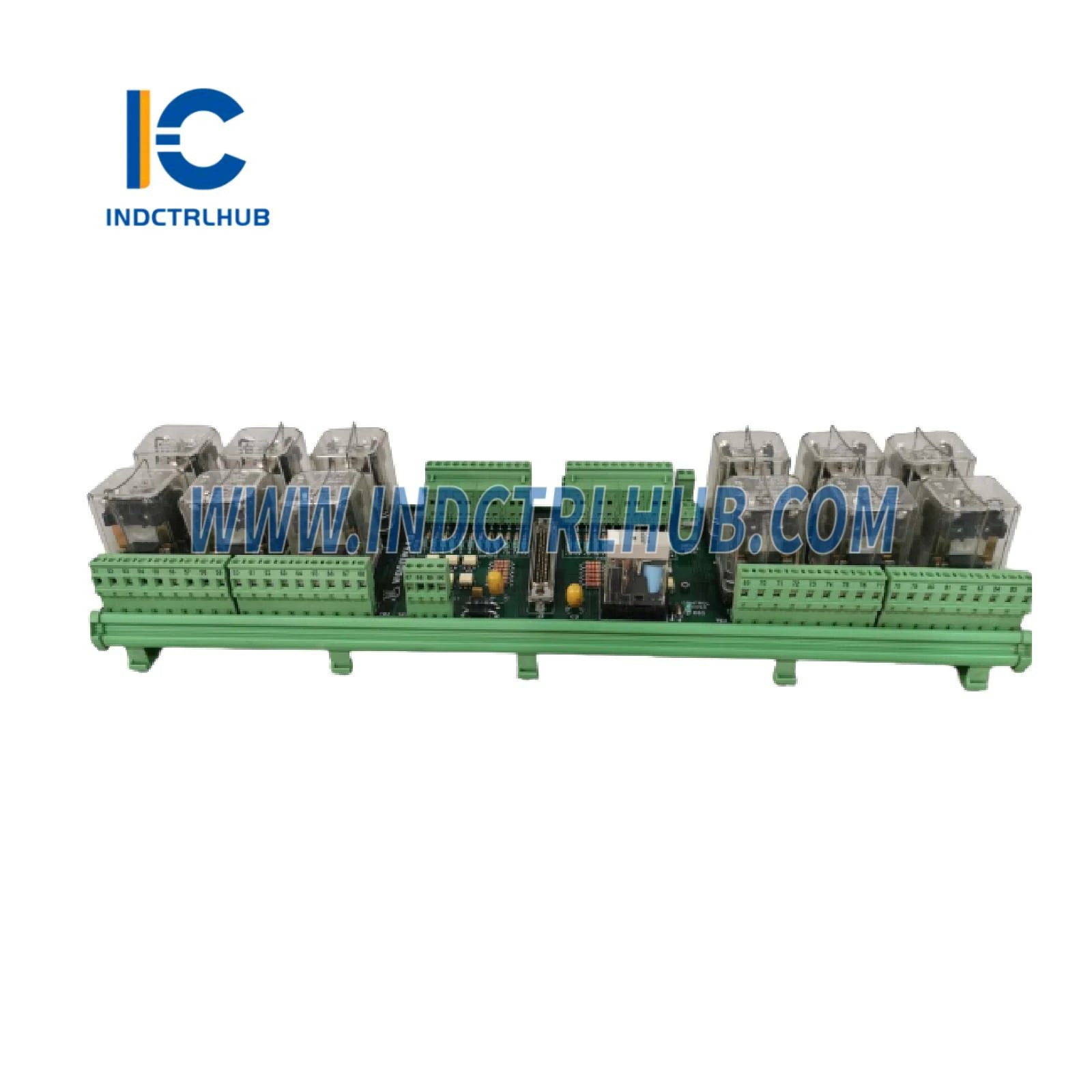

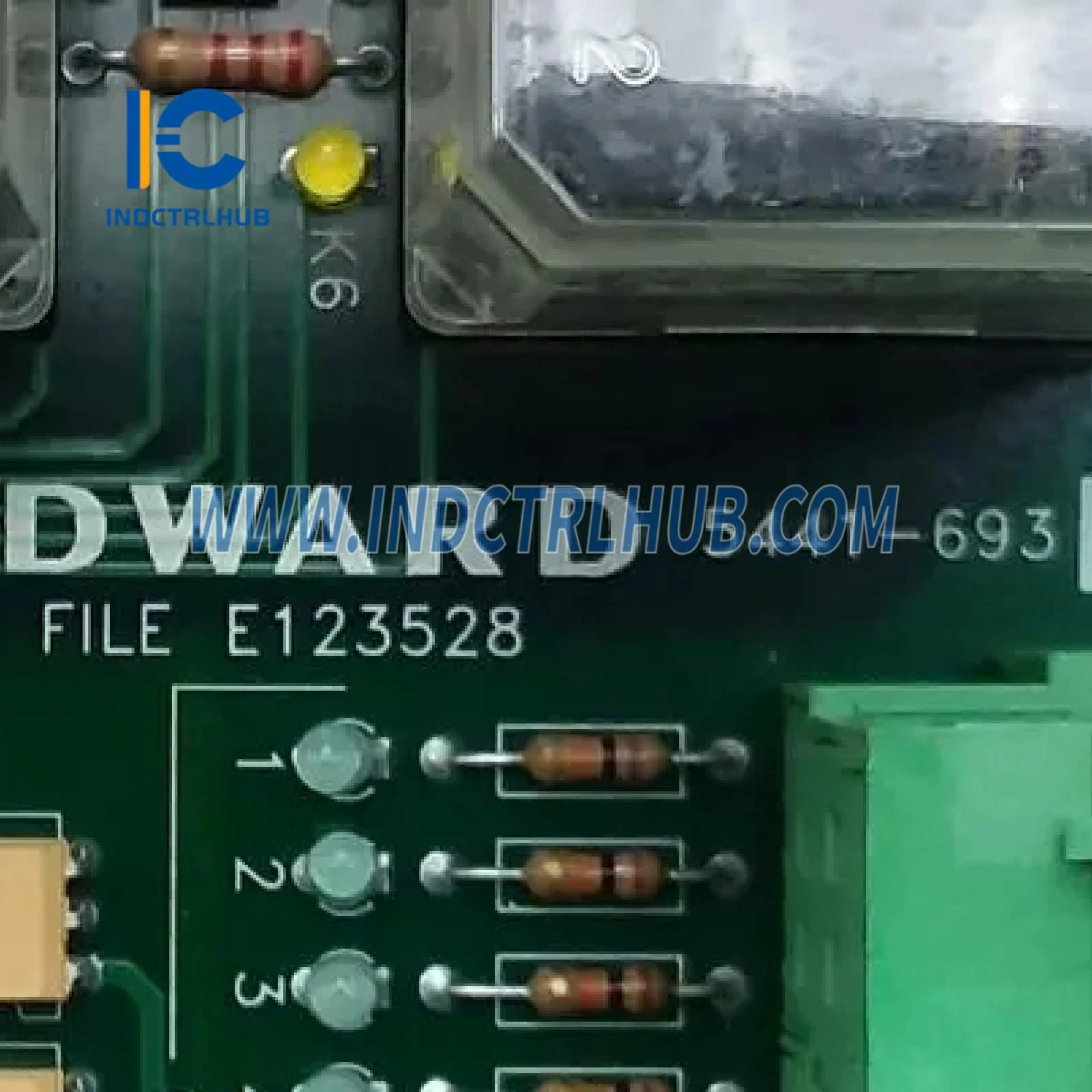

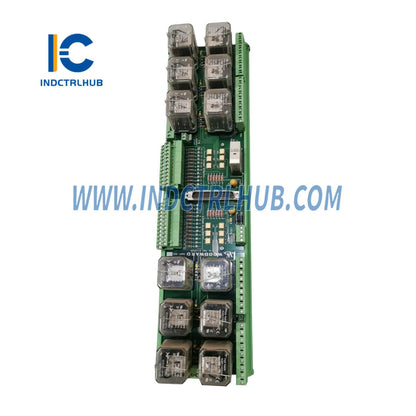

Système de contrôle numérique Woodward 5541-693 MicroNet TMR
Présentation du produit
- Le Woodward 5541-693 est un système de contrôle numérique MicroNet Triple Modular Redundant (TMR) conçu pour un contrôle haute fiabilité des applications industrielles telles que les turbines à gaz et à vapeur, les compresseurs et les systèmes de production d'énergie. Ce système intègre une unité centrale de traitement, des modules E/S et des interfaces de communication pour exécuter des algorithmes de contrôle complexes, gérer les signaux d'entrée/sortie et assurer un fonctionnement tolérant aux pannes grâce à un traitement triplicé avec vote 2-sur-3. Il est couramment utilisé dans des industries comme la production d'énergie, le pétrole et gaz, l'aérospatiale et le maritime, reconnu pour sa performance robuste, sa scalabilité et son intégration transparente avec la plateforme MicroNet de Woodward. Le 5541-693 est un système de contrôle complet, distinct des modules individuels comme la série 5466, offrant une solution globale pour les applications critiques.
Spécifications techniques
- Le 5541-693 présente les spécifications suivantes basées sur des sources industrielles et la documentation Woodward :
| Spécification | Détails |
|---|---|
| Modèle/Numéro de pièce | 5541-693 |
| Fabricant | Woodward |
| Description | Système de contrôle numérique MicroNet TMR |
| Série | MicroNet TMR |
| Fonction | Exécute des algorithmes de contrôle, gère les E/S et assure un fonctionnement tolérant aux pannes pour le contrôle industriel |
| Processeur | Microprocesseurs haute performance triple redondance (par ex., basés sur Freescale PowerPC ou similaires) |
| Mémoire | Flash : 64–128 Mo (pour le firmware et l'application) RAM : 256–512 Mo (pour les données d'exécution) |
| Interfaces de communication | Ethernet (ports redondants doubles, 10/100 Mbps), Modbus TCP/RTU, CANopen, RS-232, RS-485, protocol propriétaires Woodward |
| Redondance | Triple redondance modulaire (TMR) avec vote 2-sur-3 pour tolérance aux pannes |
| Capacité E/S | Configurable avec plusieurs modules E/S (par ex., analogique, numérique, vitesse, température) ; supporte jusqu'à des centaines de points E/S selon la configuration du châssis |
| Logiciel de contrôle | Woodward GAP (Graphical Application Programmer), MicroNet Toolkit, Control Assistant |
| Diagnostics | Surveillance de l’état du processeur, détection de défauts, détection de divergences, journalisation des événements (jusqu’à 1000 événements), voyants d’état |
| Compatibilité | Modules Woodward MicroNet TMR (par ex., combo analogique 5466-315, entrée analogique 5466-328, transceiver distant 5466-257), actionneurs, capteurs et dispositifs tiers via protocoles standards |
| Alimentation électrique | 18–32 VCC (24 VCC nominal, via le backplane du châssis) ; options d'alimentation redondante disponibles |
| Consommation d'énergie | Environ 50–150 W (selon la configuration et la charge E/S) |
| Spécifications environnementales | Température de fonctionnement : -40°C à +70°C (-40°F à +158°F) Température de stockage : -40 °C à +85 °C (-40 °F à +185 °F) Humidité relative : 5 % à 95 % sans condensation Vibration : conforme à MIL-STD-810 Choc : conforme à MIL-STD-810 |
| Boîtier | IP20 (installé dans le châssis MicroNet, indices de protection plus élevés avec des boîtiers) |
| Dimensions | Varie selon la configuration du châssis (châssis typique : rack 19 pouces, hauteur 6U ou 12U) |
| Poids | Environ 5–15 kg (selon la configuration du châssis et des modules) |
| Montage | Châssis MicroNet TMR monté en rack |
| Certifications | CE, UL, CSA, ATEX (pour zones dangereuses, selon la configuration), certifications marines (par ex., DNV, ABS) |
