Product Description

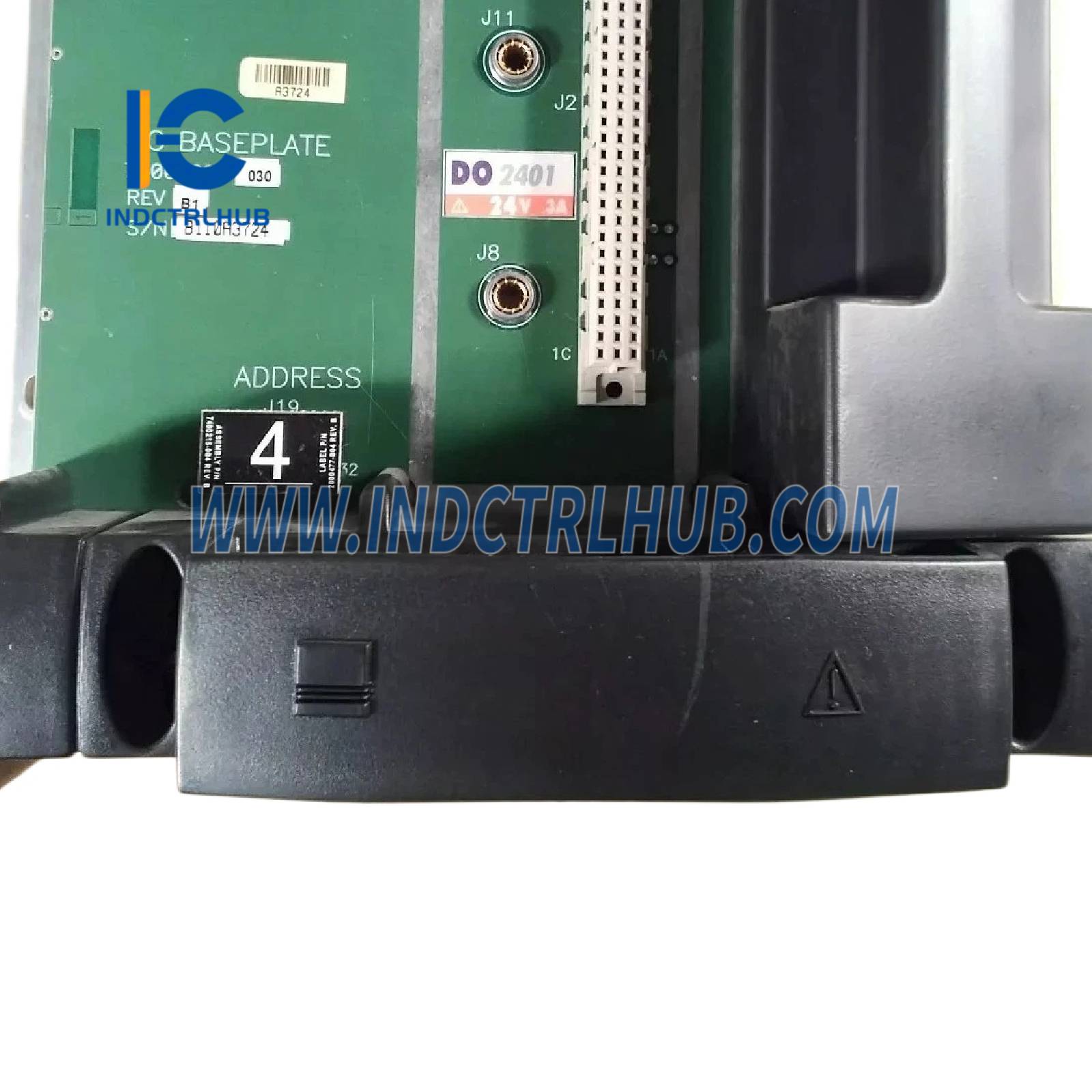

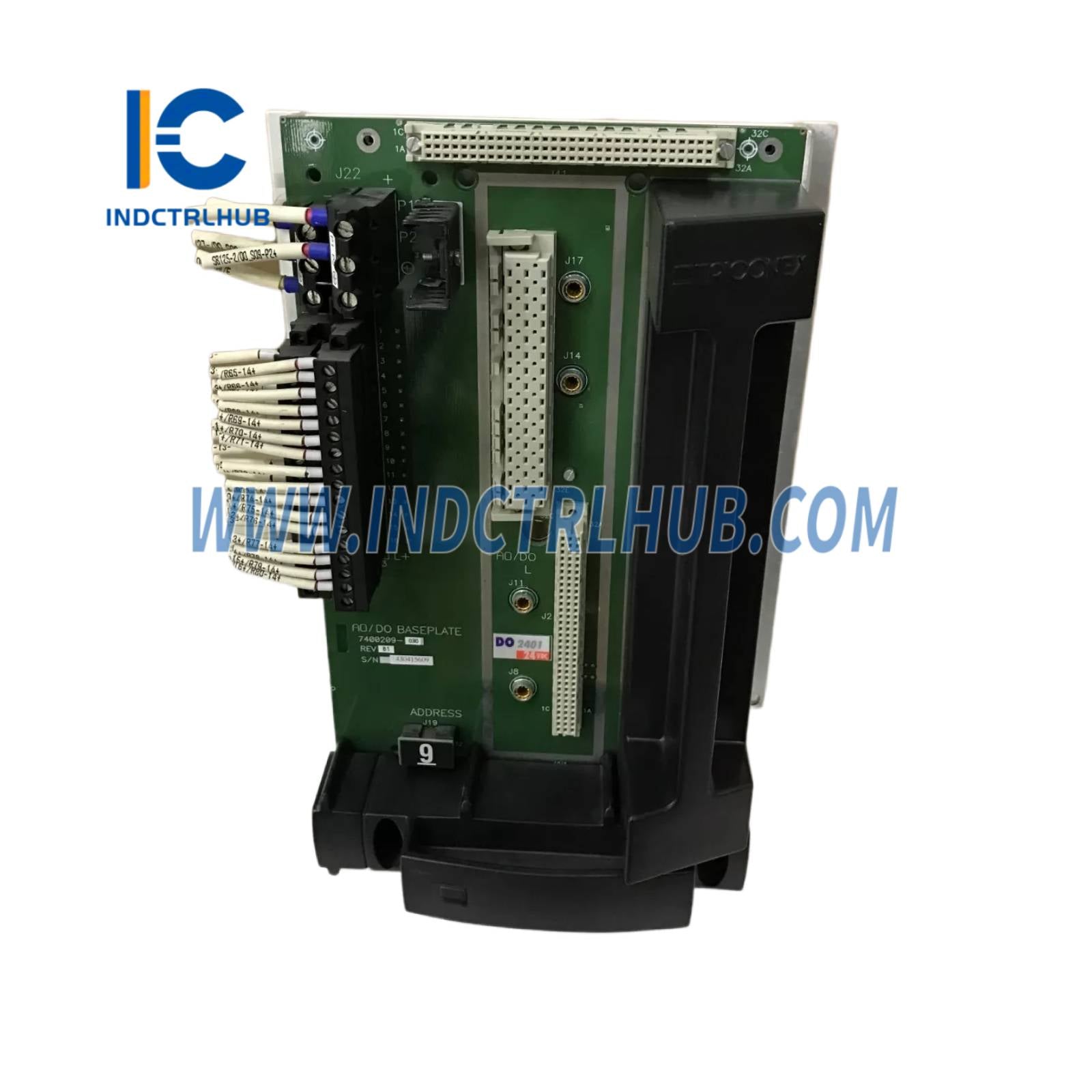

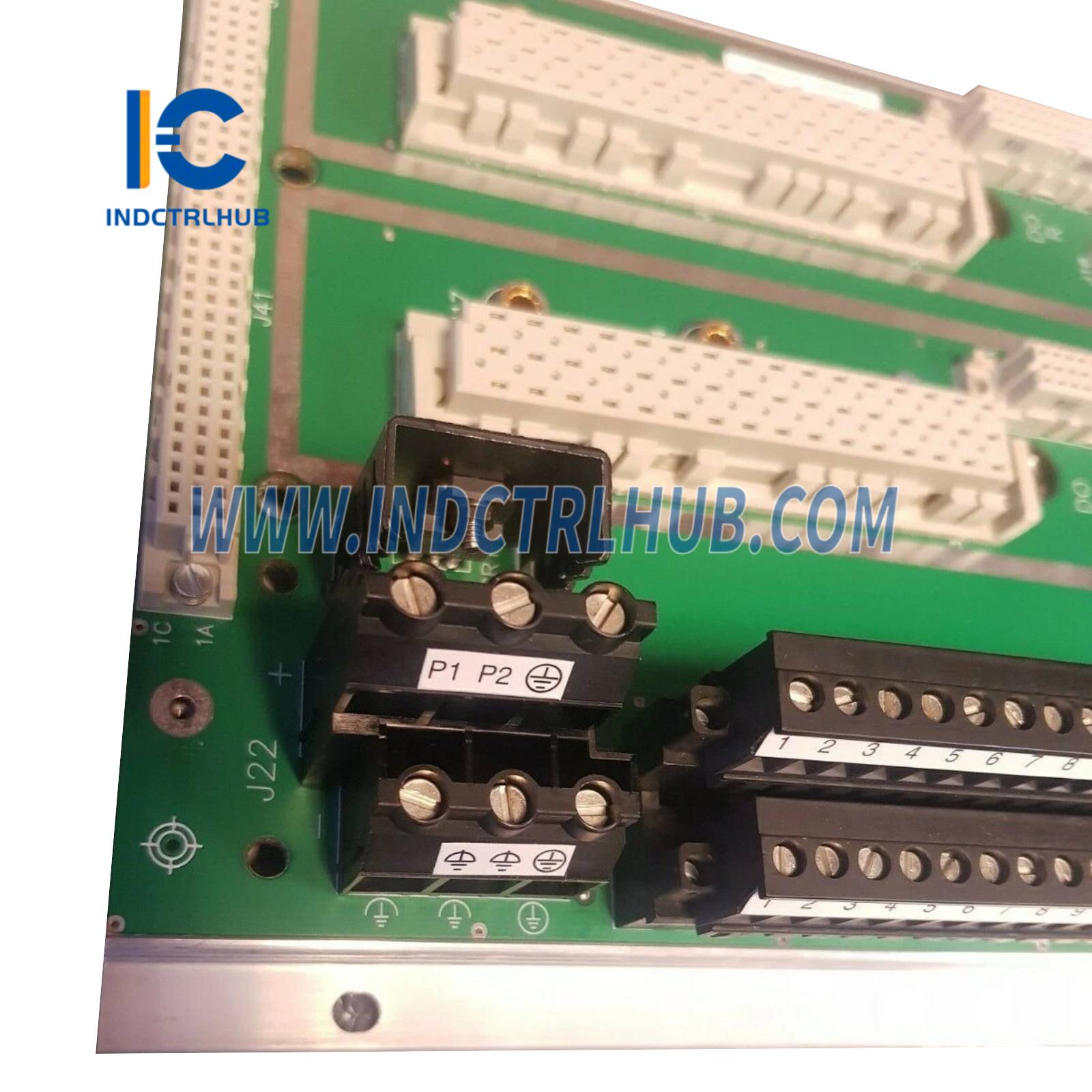

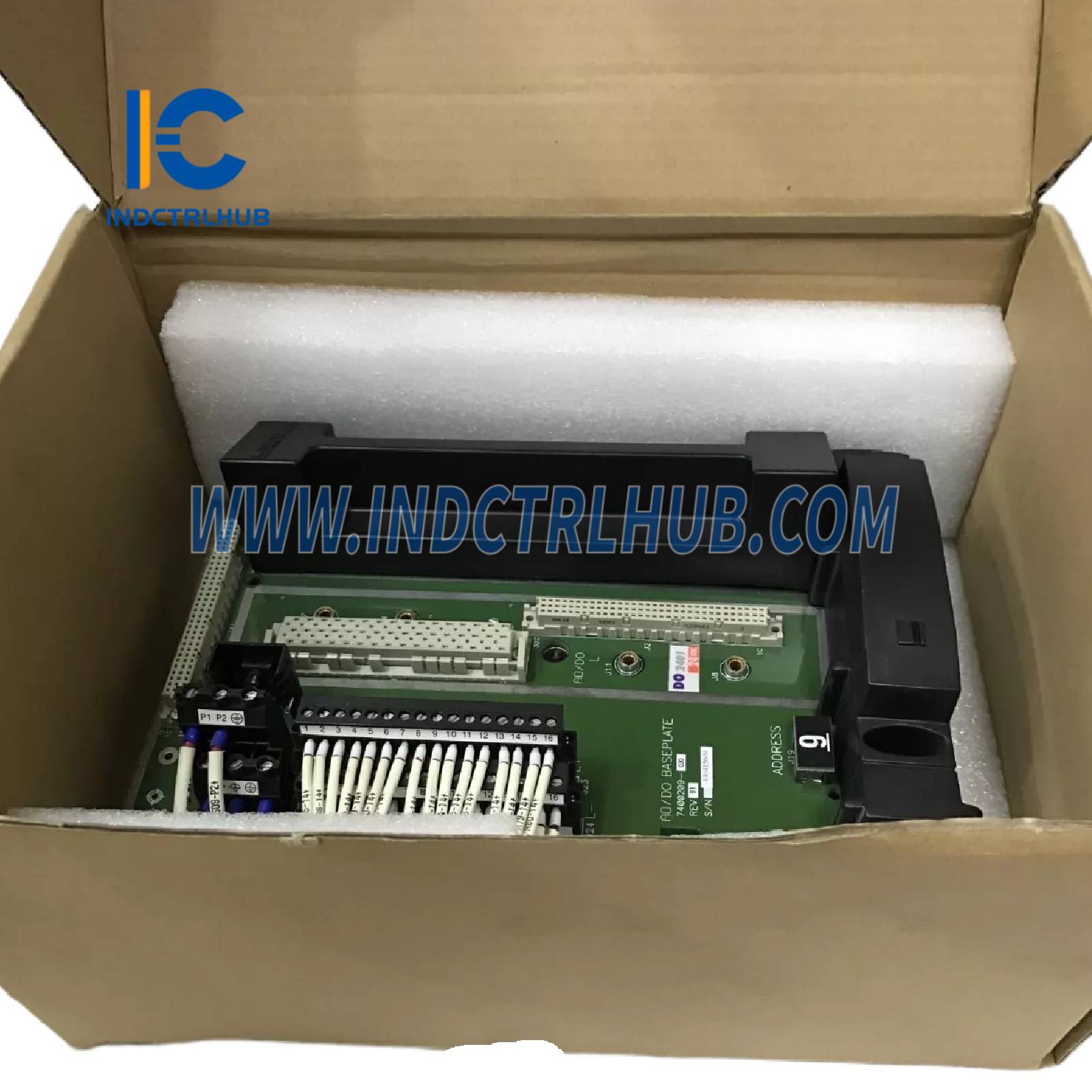

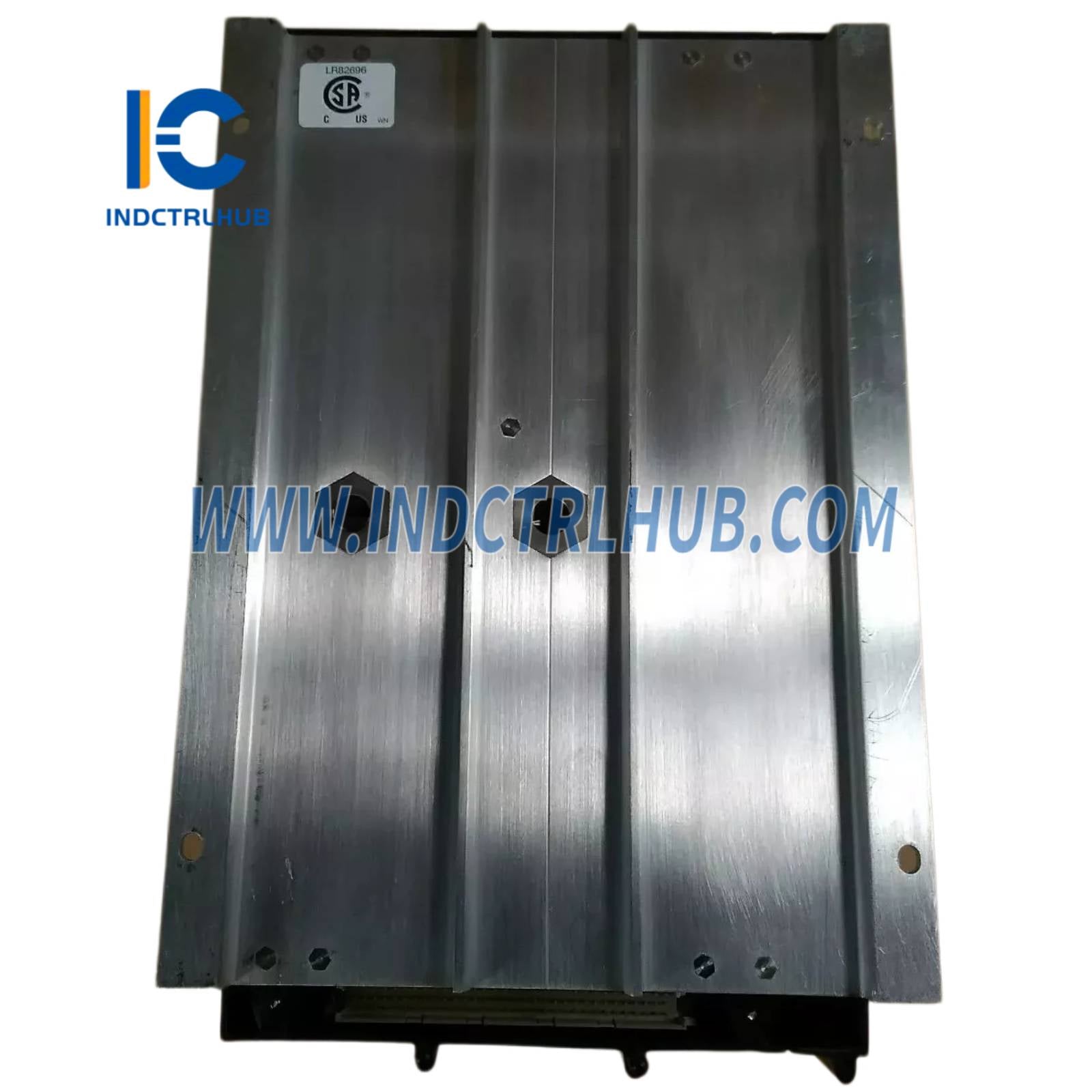

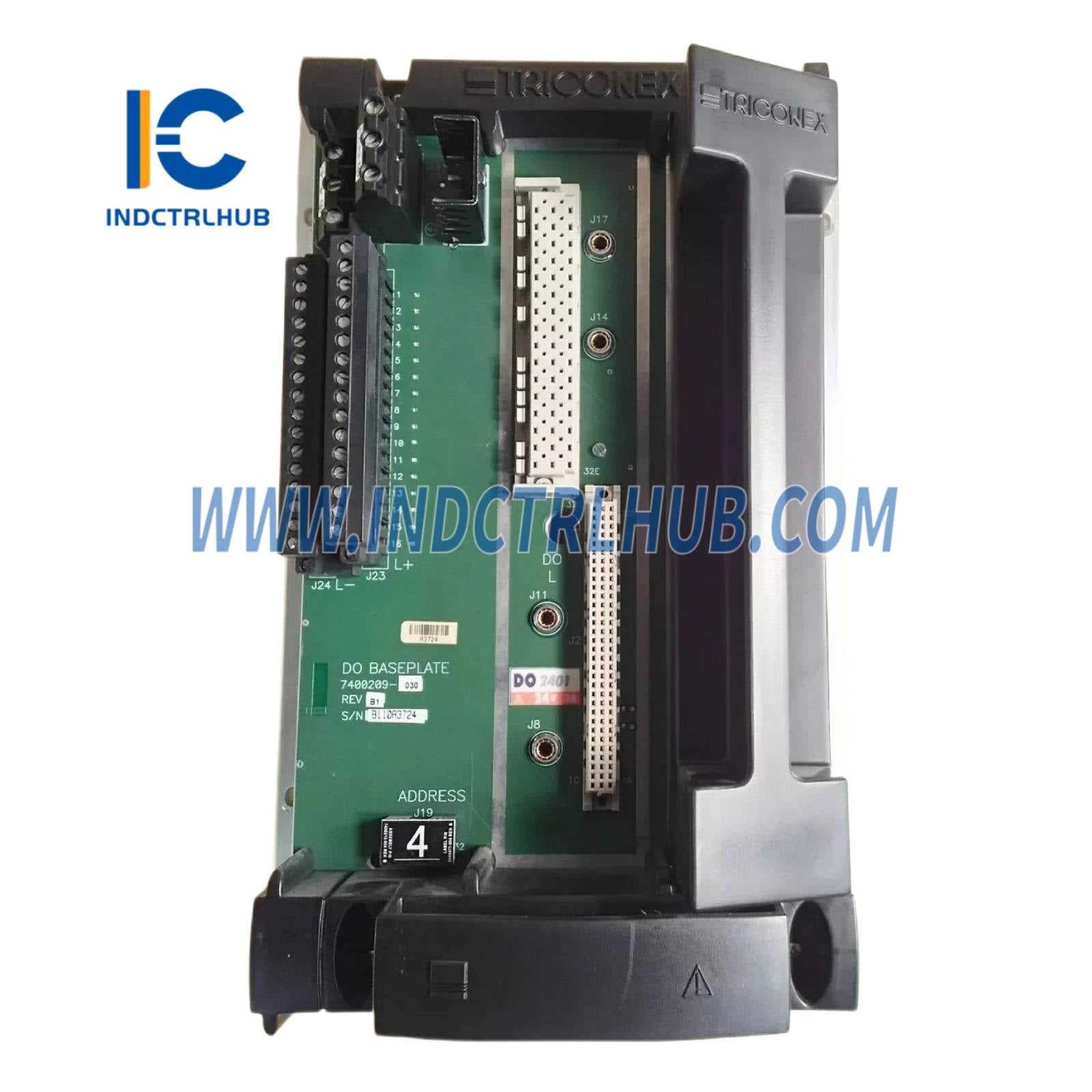

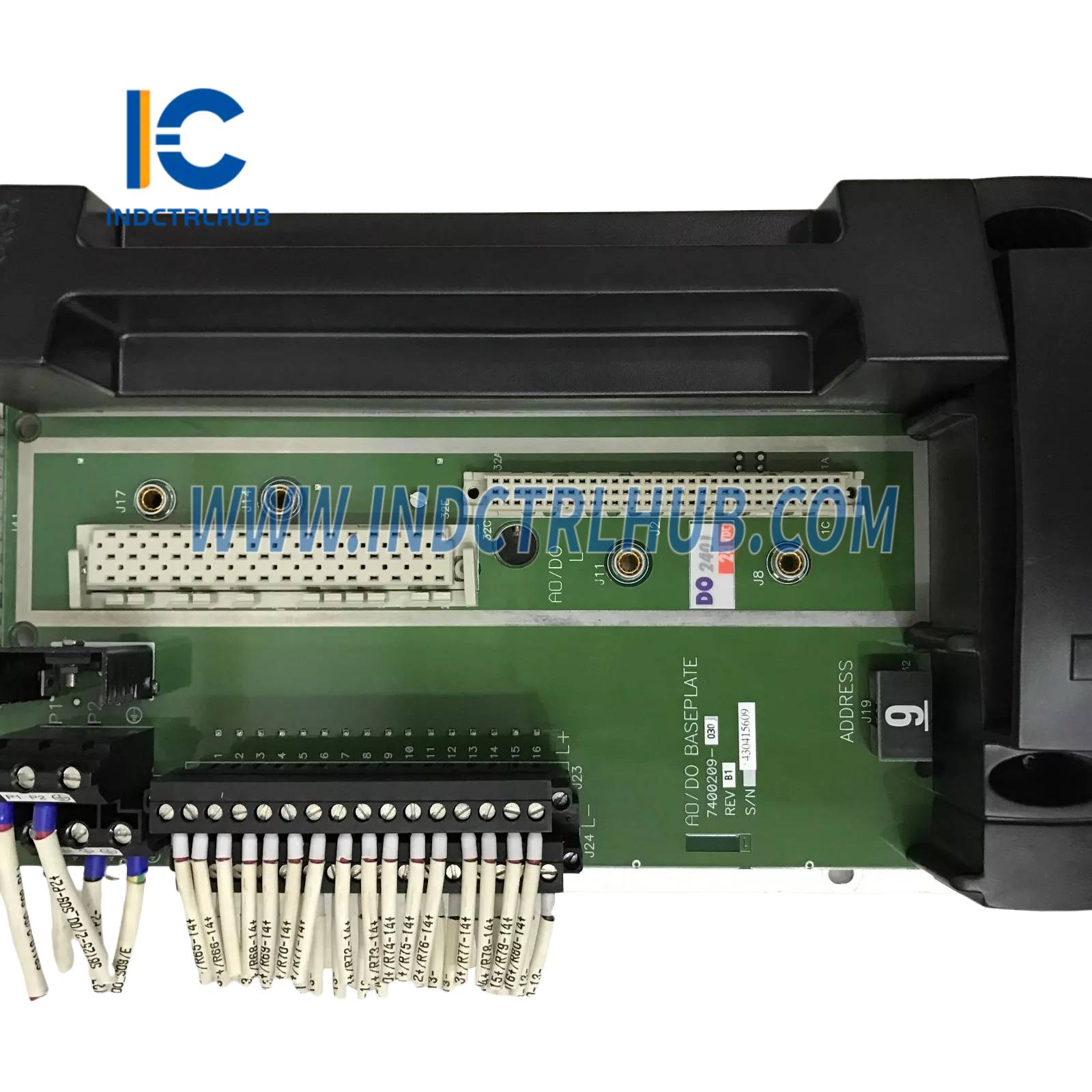

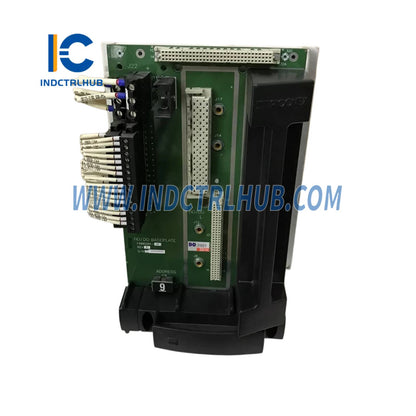

Kit de plaque de base de sortie numérique Triconex 2401H
- Fabricant : Triconex (Schneider Electric)
- Série : Tri-GP
- Modèle/Numéro de pièce : 2401H
- Description : Kit de plaque de base à sortie numérique haute intensité pour systèmes Tri-GP
Aperçu
Le Triconex 2401H est un kit de plaque de base à sortie numérique haute intensité conçu pour une utilisation dans les systèmes instrumentés de sécurité (SIS) Tri-GP (usage général) de Triconex, qui font partie du portefeuille de Schneider Electric. Ce kit de plaque de base prend en charge les modules de sortie numérique haute intensité dans l'architecture redondante modulaire triple (TMR) de Triconex, offrant un contrôle fiable et tolérant aux pannes pour les applications critiques en matière de sécurité dans des industries telles que le pétrole et le gaz, la transformation chimique et la production d'énergie.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Modèle | 2401H |
| Série | Tri-GP |
| Type | Kit de plaque de base pour sortie numérique haute intensité |
| Fonction | Fournit interface et connectivité pour modules de sortie numérique haute intensité |
| Composants | Comprend plaque de base I/O, assemblage d'interconnexion I/O, couvercle de slot, couvercle de borne |
| Modules compatibles | Module de sortie numérique supervisée haute intensité 3411S2 |
| Canaux de sortie | Prend en charge 16 canaux de sortie supervisés (via module 3411S2) |
| Tension de sortie | 24 VCC (nominal, dépend du module) |
| Sortie actuelle | Jusqu'à 2 A par canal (dépend du module) |
| Isolation | Isolation canal à canal et canal à backplane |
| Connecteurs | Bornes pour câblage terrain, interconnexion I/O propriétaire Triconex |
| Compatibilité | Systèmes Tri-GP, s'intègre avec les processeurs principaux Triconex (ex. 3009) et le logiciel TriStation 1131 |
| Montage | Se branche sur le châssis Tri-GP |
| Alimentation | Alimenté par le backplane du châssis Tri-GP (typiquement 24 VCC) |
| Température de fonctionnement | -40°C à +70°C (-40°F à +158°F) |
| Température de stockage | -40°C à +85°C (-40°F à +185°F) |
| Humidité relative | 5 % à 95 % (sans condensation) |
| Protection environnementale | Conçu pour des environnements industriels difficiles ; blindage EMI/RFI |
| Dimensions | Env. 200 mm x 150 mm x 50 mm (7,9 x 5,9 x 2,0 in) |
| Poids | Environ 0.5 kg (1.1 lbs) |
| Certifications | Certifié TÜV pour SIL 3 (IEC 61508), CE, UL, CSA, certifié marine, certifié nucléaire 1E |
| Manuel | Guide technique du produit Tri-GP |
